Глава шестая.
СООРУЖЕНИЕ ЗАКРЫТЫХ РАСПРЕДЕЛИТЕЛЬНЫХ УСТРОЙСТВ.
1. ТИПЫ ЗАКРЫТЫХ РАСПРЕДЕЛИТЕЛЬНЫХ УСТРОЙСТВ.
Здания закрытых распределительных устройств (ЗРУ) бывают одно,- двух и трехэтажными. На электростанциях ЗРУ делятся по назначению на ЗРУ: 1) генераторного напряжения; 2) генераторных отпаек; 3) собственных нужд; 4) электрофильтров, 5) повысительные; 6) выпрямительных устройств линий передач постоянного тока.
Распределительные устройства генераторного напряжения служат для приема электроэнергии от генераторов и ее распределения потребителям генераторного напряжения, а также на повысительные подстанции и собственные нужды.
Распределительные устройства генераторных отпаек сооружаются при блочных схемах соединений генератор —трансформатор для питания ответвления на генераторном напряжении на собственные нужды блока (рис. 6-1) и выполняются в большинстве случаев двухэтажными.
Как строительные объекты в настоящей главе рассматриваются: а) одноэтажные закрытые распределительные устройства сетевые; б) распределительные устройства генераторных отпаек; в) закрытые распределительные устройства с числом этажей два и более на напряжении до 15 кВ; г) закрытые распределительные устройства на напряжении 20—110 кВ; д) закрытые распределительные устройства передач постоянного тока.
Схемы РУ, составленные применительно к их конструкциям, носят название схем заполнения (рис. 6-2).
2. ПРАВИЛА СООРУЖЕНИЯ ЗАКРЫТЫХ РАСПРЕДЕЛИТЕЛЬНЫХ УСТРОЙСТВ.
РУ электростанций считаются объектами II класса. Для зданий II класса степень долговечности принимается не ниже II. Категории производств по пожарной опасности приведены в табл. 6-1.
Рис. 6-2. План и схема заполнения распределительного устройства.
Таблица 6-1.
Категории производств по пожарной опасности.
Продолжение табл. 6-1
РУ с выключателями и другими аппаратами с содержанием в единице оборудования трансформаторного масла в количестве более 60 кг относятся по пожарной опасности производства к категории В. РУ с выключателями и другими аппаратами, содержащими в единице оборудования менее 60 кг трансформаторного масла, по пожарной опасности производства относятся к категории Г.
В настоящее время РУ комплектуются, как правило, малообъемными либо безмасляными выключателями в комплектных ячейках.
Как известно, строительные материалы и конструкции в зависимости от возгораемости подразделяются на три категории: несгораемые, трудносгораемые и сгораемые (табл. 6-2).
Пределы огнестойкости и группы возгораемости строительных конструкций определяются нормативами, приведенными в табл. 6-3.

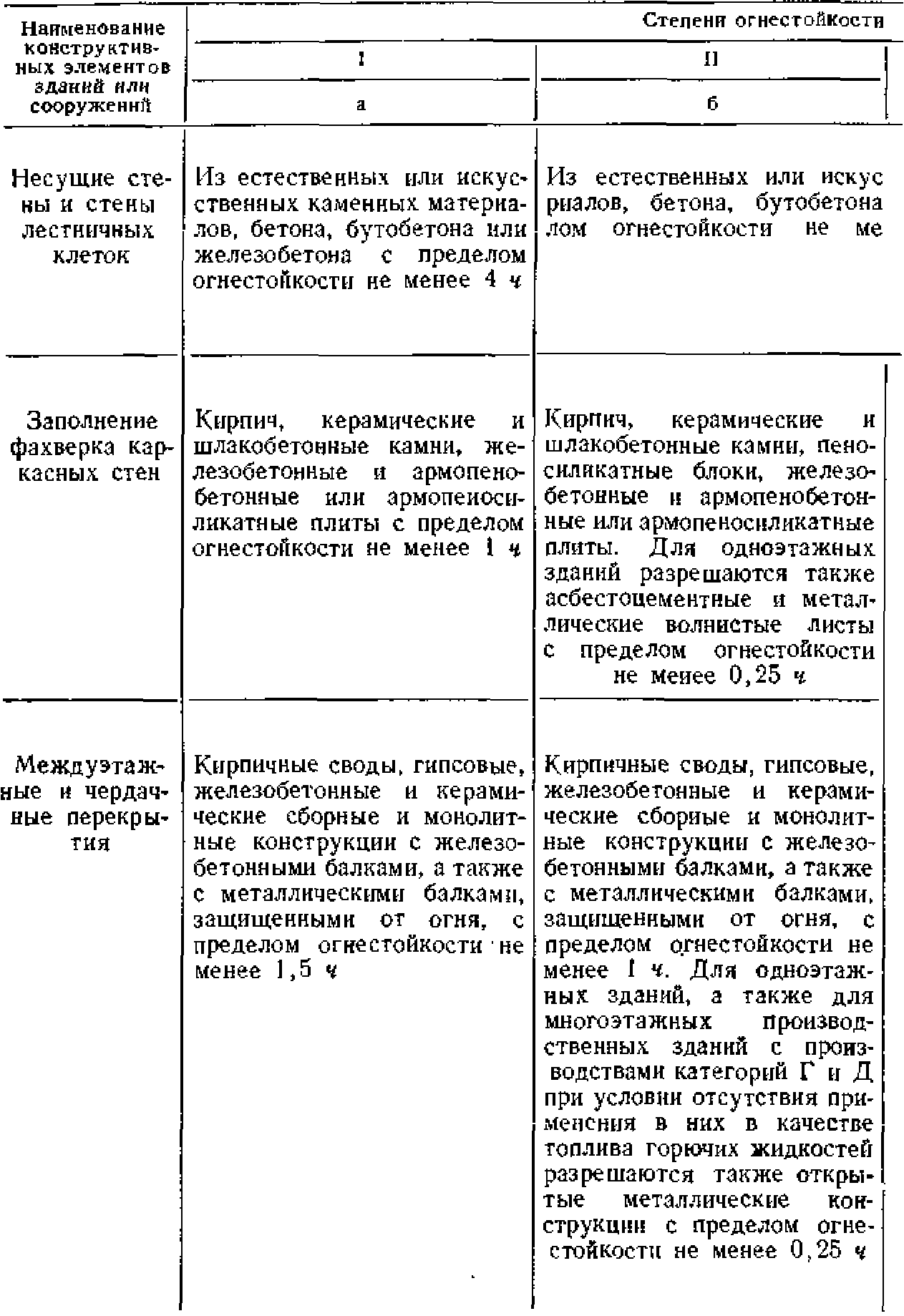

Степень огнестойкости зданий и сооружений определяются в соответствии с данными табл. 6-4, а строительные характеристики конструктивных элементов в зависимости от степени огнестойкости зданий и сооружений указаны в приложении 3.
Таблица 6-2.
Категории конструкций в зависимости от возгораемости.
Наименьшие разрывы между РУ и другими производственными помещениями должны соответствовать данным табл. 6-5.
Пределы огнестойкости и группы возгораемости конструкции
Таблица 6-4
Степень огнестойкости зданий и сооружений

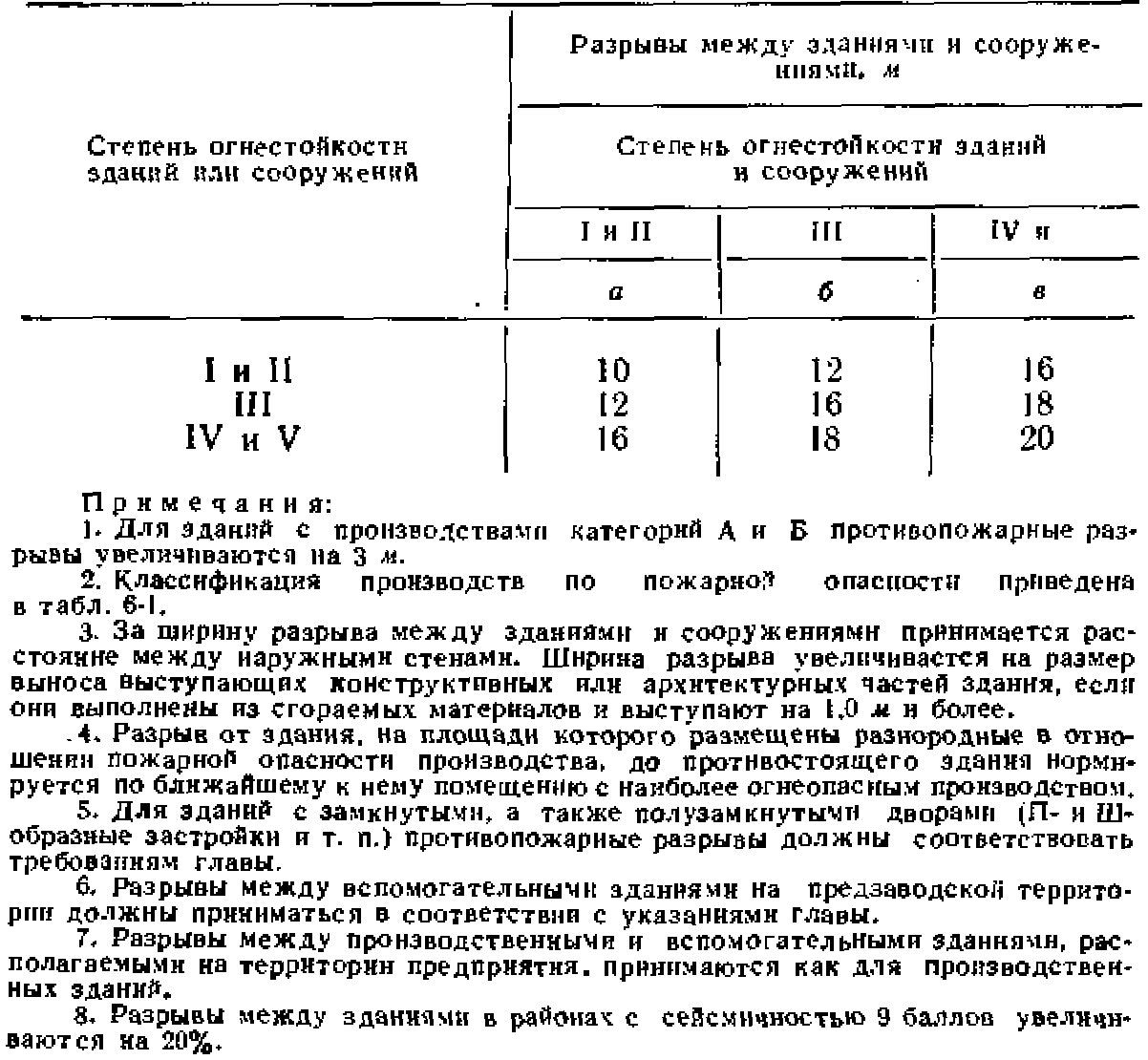

Наименьшие расстояния между распределительными устройствами и производственными зданиями
Подстанции мощностью до 640 кВА разрешается располагать от зданий I—II категорий огнестойкости на 3 м от зданий IV и V категорий 5 м, в случаях, когда обращенная в сторону здания стена подстанции глухая. Разрывы между зданиями противопожарными нормами не нормируются в случаях, когда площадь пола двух и более зданий с несгораемыми стенами и кровлями либо со сгораемыми кровлями по несгораемому основанию и площади навесов из расчета более пожароопасного производства не превышают данных таблицы, а также в случаях, когда одна стена более высокого здания является брандмауэром.
В ЗРУ наименьшие допустимые расстояния между токоведущими частями разных фаз, между токоведущими частями и оборудованием, между оборудованием я частями зданий и ширина коридоров должны соответствовать данным табл. 6-6.
В РУ до 1 кВ наименьшие допускаемые расстояния должны соответствовать данным табл. 6-7.

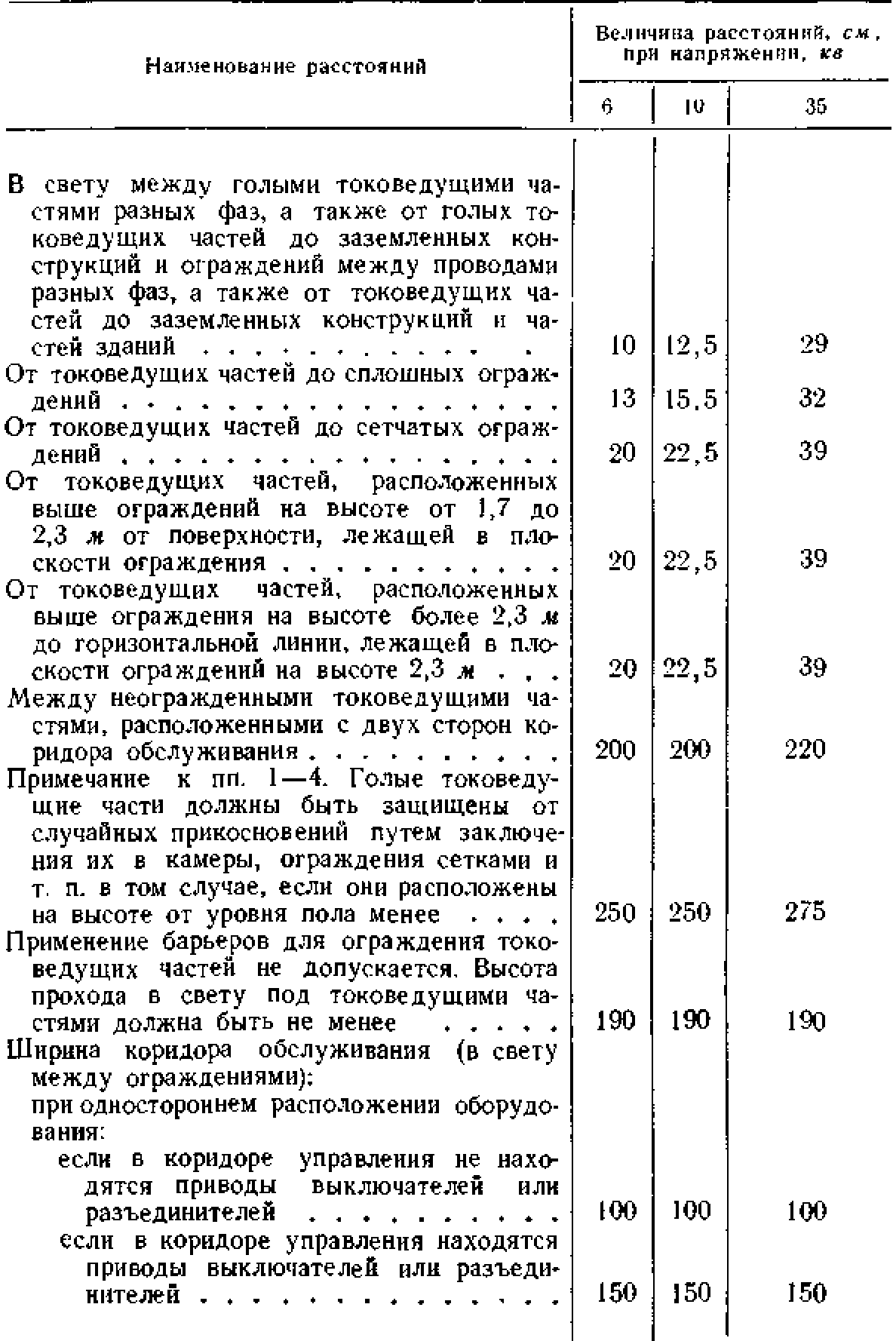

Таблица 6-6
Наименьшие допустимые расстояния в закрытых РУ и подстанциях
Продолжение табл. 6-6
Основные проходы в свету в РУ должны быть не менее 2,2 м, второстепенные — не менее 1,9 м, степень огнестойкости зданий распределительного устройства должна быть не менее II.
При длине РУ свыше 10 м в нем должно быть не менее двух выходов наружу, из которых один разрешается осуществить на площадку наружной пожарной лестницы. Двери выходов должны открываться наружу.
Закрытые распределительные устройства и главный щит управления согласно СНиП, ч. II должны быть связаны с главным корпусом закрытым проходом.

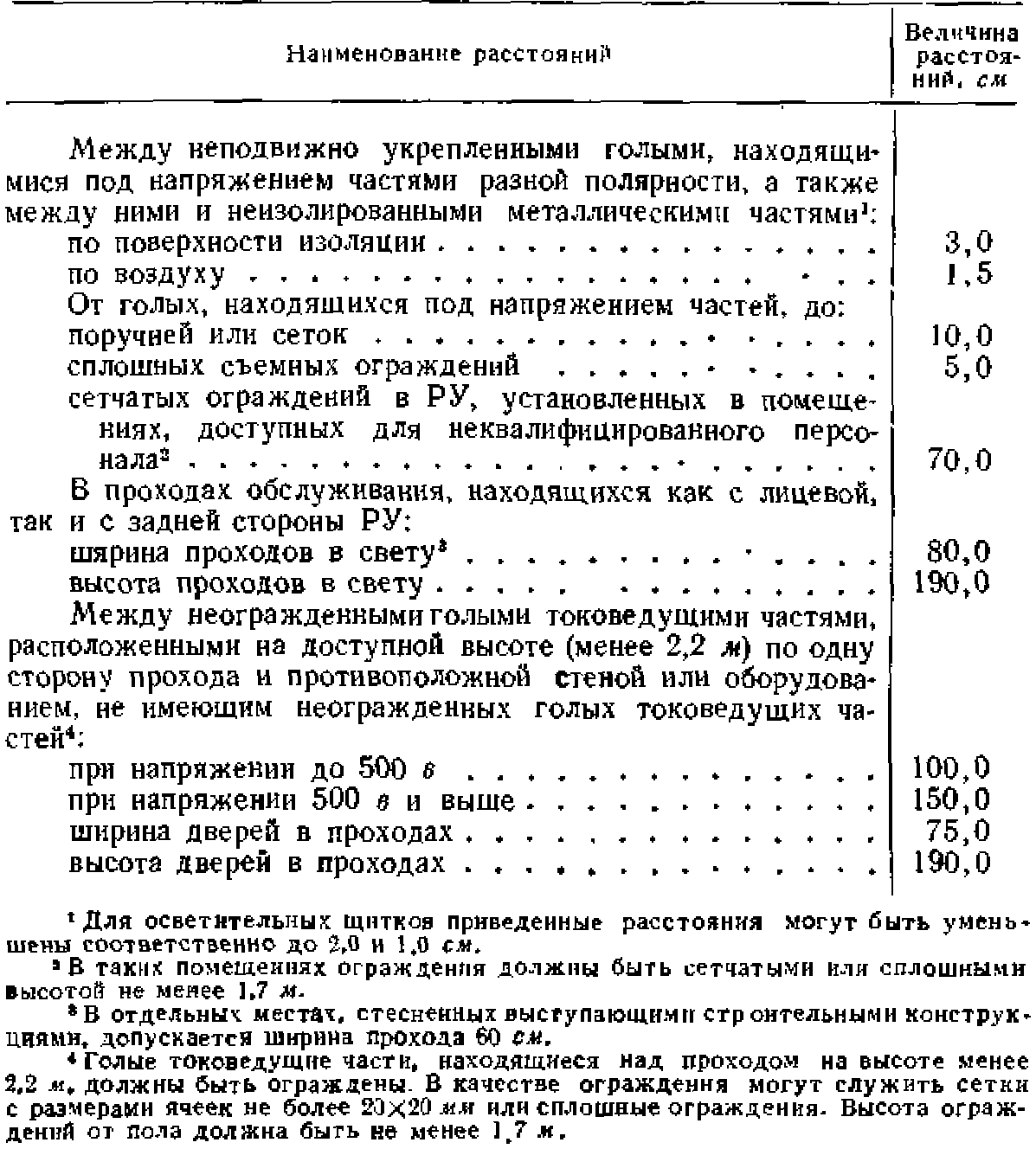

Таблица 6-7
Наименьшие допускаемые расстояния в РУ до 1 кВ
Размеры ячеек, ширина зданий, а также высота этажей РУ согласно СНиП, ч. II должны быть кратными 100 мм. Расстояния между осями здания в продольном и поперечном направлениях, равно как и расстояния между осями основных поперечных балок, принимаются кратными размеру ячейки РУ.
Наружные отверстия в РУ закрываются жалюзями или сетками во избежание попадания птиц или животных.
Каналы перекрывают съемными плитами, которые должны быть изготовлены из огнестойких материалов.
Двери трансформаторных помещений выполняют огнестойкими. Они должны открываться наружу.
Маслосборные ямы необходимо предусматривать, если количество масла в трансформаторах превышает 350 кг. При этом каждая маслосборная яма должна вместить все масло, находящееся в трансформаторе. Если имеются стоки в общий аварийный резервуар, маслосборные ямы выполняют таких размеров, чтобы в каждой вмещалось не менее 20% полного объема масла. Камеры, которые находятся в помещениях, должны иметь маслоприемники, рассчитанные на весь объем масла в трансформаторах. В КРУ и КТП количество масла в баковых выключателях не должно превышать 60 кг, а наибольшая мощность масляных трансформаторов не должна быть более 750 кВ. Если количество масла в трансформаторах и аппаратах превышает 60 кг, под ним должны быть выполнены маслоприемники.
Токоведущие части и аппараты должны быть закрыты сплошными покрытиями, которые в сырых и пыльных помещениях, а также при наружной установке должны иметь уплотнения.
Обязательно ограждаются в местах прохода людей токоведущие части, находящиеся над полом на высоте:
при напряжении до 1 кВ — 250 см;
при напряжении от 1 до 35 кВ — 300 см.
Расстояния от временных ремонтных ограждений до токоведущих частей должны быть не ниже:
при напряжении до 6 кВ включительно — 35 см;
при напряжении от 10 до 35 кВ включительно — 60 см;
при напряжении от 60 до 100 кВ включительно — 150 см;
при напряжении от 160 до 220 кВ включительно — 300 см.
Полы трансформаторных камер выполняются с уклонами не менее 4% в сторону маслосборных ям.
Все замки в РУ должны изнутри открываться без ключа, а снаружи одним и тем же ключом.
Двери помещений с маслонаполненными аппаратами выполняют из железа либо из дерева с обивкой железом по войлоку, смоченному в глиняном растворе.
Устройство окон в трансформаторных помещениях запрещено.
В фидерных помещениях окна допускают в случаях, когда территория, на которой строятся фидерные помещения, ограждена. При этом окна первого этажа РУ ограждают стальными решетками.
Отверстия для прохода кабеля и проемы в междуэтажных перекрытиях и перегородках необходимо уплотнять и закрывать. При этом допускается применение смеси асбеста и глины.
Открытые лестницы, обслуживающие площадки и галереи с площадью пола свыше 300 м2 должны предусматриваться числом не менее двух.
На дверях трансформаторных помещений вывешиваются плакаты с надписью: «Высокое напряжение — опасно для жизни», а на дверях и стенах трансформаторных помещений выполняют надписи с названиями трансформаторов.
В соответствии с «Правилами технической эксплуатации» отопление РУ предусматривается лишь в районах с суровым климатом.
В районах Крайнего Севера операции с разъединителями наружной установки 35 кВ и более с замерзающей смазкой зимой невозможны. В баковых выключателях траверсы контактной системы в связи с повышением вязкости масла зимой не доходят в крайние положения. Кроме того, сильные ветры, пурга и снегопад затрудняют эксплуатацию открытых РУ. Поэтому в районах Крайнего Севера РУ 6—110 кВ строятся в большинстве случаев закрытыми и на открытом воздухе устанавливают только силовые трансформаторы.
В закрытых РУ в зимнее время обеспечивается температура около 0, однако повышение температуры воздуха свыше 0 допускать не следует, так как при этом на поверхности потолка и стен здания и на линейных выводах возникает покров из инея.
В закрытых РУ вентиляция обеспечивает летом температуру внутри помещений не выше чем на 5—10° С температуры наружного воздуха. Вентиляция в течение круглого года должна обеспечивать работу трансформаторов при номинальной нагрузке.
Кроме основной вентиляции, предусматривается аварийная вентиляция для удаления из помещений РУ копоти и дыма, с шестикратным обменом воздуха в час.

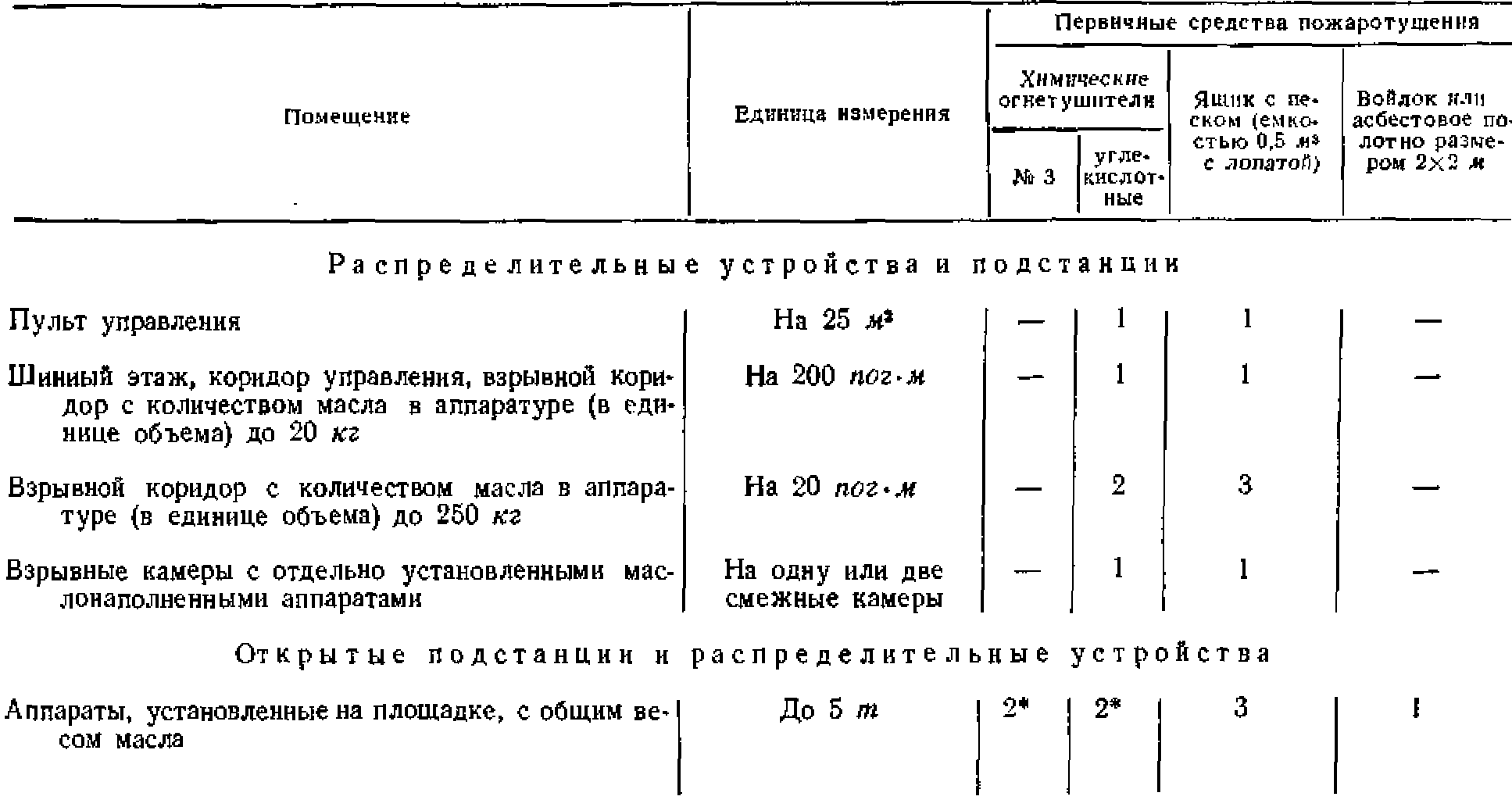

Таблица 6-8
Нормы средств пожаротушения для электроустановок
Но не менее одного на аппарат.

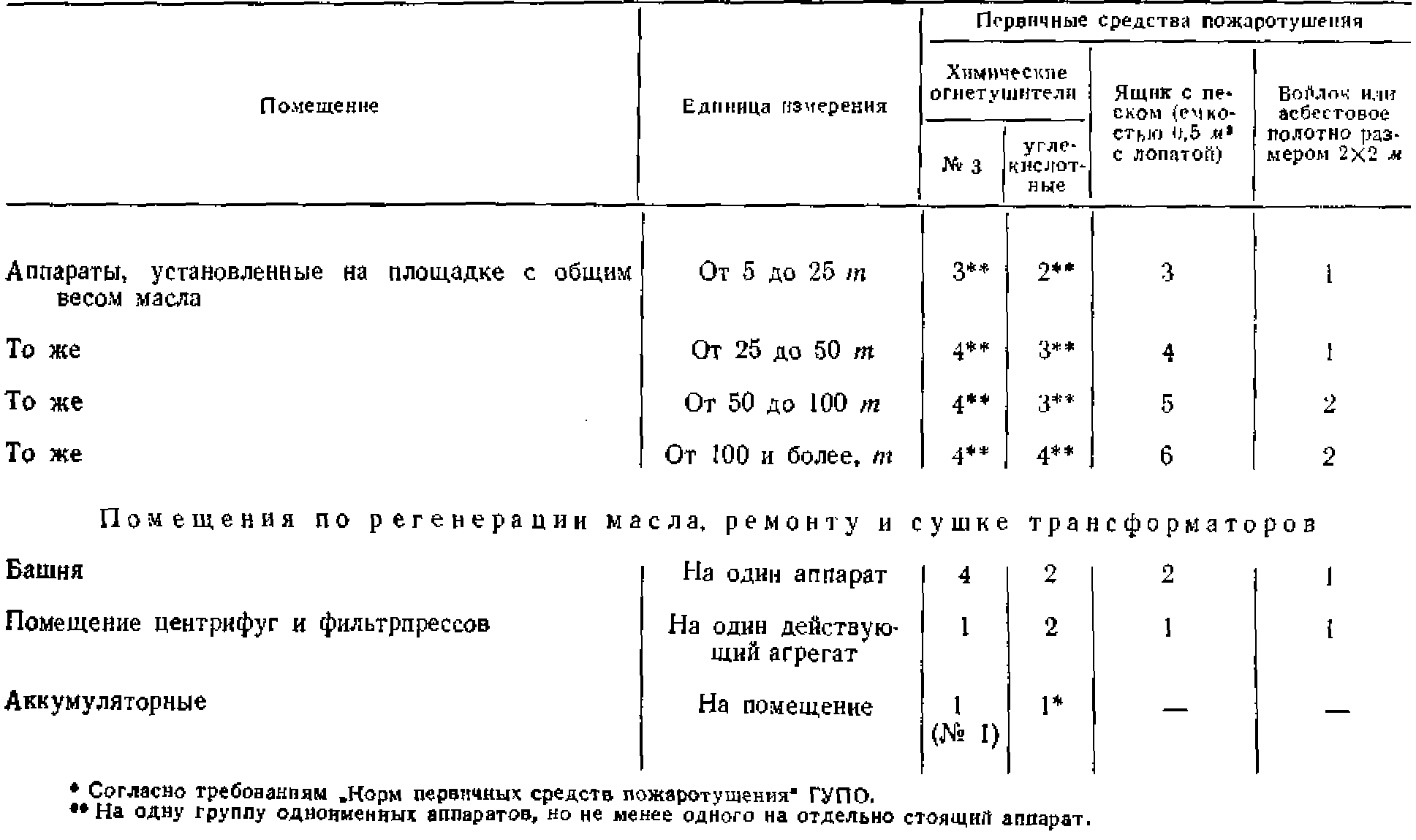

Продолжение табл. 6-8
Искусственная вентиляция помещений может быть допущена при наличии дежурного персонала. В камерах для трансформаторов предусматривается естественная вентиляция, рассчитанная на разницу температур входящего и удаляемого воздуха 15 С, в том случае, если это условие выполнить не удается, устанавливается дополнительная система принудительной вентиляции,
В помещениях реакторов вентиляция для удаления теплоизбытков должна быть естественной, причем согласно СНиП перепад температур между входящим и уходящим воздухом в кабинах реакторов не должен быть свыше 30° С. В жаркие дни в случае невозможности обеспечения этого условия разрешается дополнительно подключить искусственную вентиляцию. В помещениях для шин вентиляция рассчитывается на перепад температуры входящего и уходящего воздуха не выше чем +15° С.
В закрытых РУ и в зданиях щитов управления температура воздуха в зимних условиях не должна быть выше 25° С.
В зонах сильного запыления окна и двери закрытых РУ должны быть уплотнены.
РУ обеспечивают огнетушителями, ящиками с песком и другими средствами пожаротушения, места установки которых согласовывают с местным пожарным надзором. Нормы первичных средств пожаротушения для различных электроустановок приведены в табл. 6-8.
