Комплектное распредустройство серии КРУ2-10-20 предназначено для всех отраслей народного хозяйства и изготовляется на напряжение до 10 кВ, номинальные токи: шкафов — 630, 1000, 1600, 2000 и 3150 А, отключения и трехсекундной термической стойкости — 20 кА, электродинамической стойкости — 52 кА. Эти КРУ являются модернизированным исполнением КРУ серии КРУ2-10. Шкафы КРУ, входящие в состав серии, имеют две разновидности по габаритным размерам и по конструкции: шкафы с выключателями до 1600 А и другим электрооборудованием имеют ширину 900 мм, а с выключателями, другим электрооборудованием и электрическими схемами главных цепей на номинальные токи 2000 и 3150 А — ширину 1350 мм; глубина шкафов— 1664 мм, высота 2380 мм для шкафов КРУ с типовыми схемами вспомогательных цепей разработок до 1970 г (менее насыщенными релейной аппаратурой) Для более насыщенных схем вспомогательных цепей разработок после 1970 г. из-за большего габарита (по высоте) релейного шкафа шкаф КРУ имеет высоту 2550 мм. К шкафам КРУ большего габарита по высоте в обозначение типа добавляется буква М, например тип шкафа КРУ с выключателем, с электромагнитным приводом имеет обозначение КВЭ, а увеличенного габарита по высоте — КВЭ(М). Шкафы КРУ2-10-20 имеют массу в зависимости от электрических схем главных и вспомогательных цепей от 650 до 1200 кг, выдвижных элементов — от 175 до 445 кг, шкафы с индексом (М) имеют массу, приблизительно на 50 кг большую. Шкафы КРУ2-10-20 изготовляются на нескольких заводах. На головном заводе шкафы до 1600 А модернизированы, а в части шкафов на 2000 и 3150 А применяется также конструкция шкафов КРУ из серии КР-10/31,5, в которых отсек сборных шин и шины переделаны из расчета на непосредственную стыковку их со шкафами КРУ2-10-20.
В КРУ2-10-20 устанавливаются выключатели типа ВМПП-10 из переменном оперативном токе и ВМПЭ-10 па постоянном оперативном токе. В одном шкафу с выключателем до 1600 А возможна разделка до пяти силовых кабелей сечением 3X240 мм3. По исполнению КРУ подразделяются па шкафы с выдвижными элементам и без них На выдвижных элементах устанавливаются: выключатели высокого напряжения, измерительные трансформаторы напряжения, трансформаторы с. н. мощностью до 6 кВ-A, силовые предохранители, ошиновка с подвижными контактами на все номинальные токи, разрядники, а также трансформаторы напряжения вместе с разрядниками В шкафах без выдвижных элементов собираются схемы главных цепей шинных и кабельных вводов, конденсаторов с разрядниками для защиты вращающихся машин, кабельных сборок.
Шкаф КРУ2-10-20 с выключателем до 1600 А (рис. 3.11) состоит из трех блоков: корпуса, выдвижного элемента и релейного шкафа Корпус шкафа разделен металлическими перегородками и шторками на четыре отсека, сборных шин, верхних разъемных контактов главной пени, выдвижного элемента и линейного Сборные шины в отсеке расположены на опорных изоляторах по треугольнику и связаны с верхними разъемными контактами шинными отпайками, которые проходят сквозь перегородку через проходные изоляторы Сверху отсек закрывается съемной крышкой.
Отсеки верхних разъемных контактов и линейный отделены от отсека выдвижного элемента металлическим съемным листом и шторками падающего типа, которые автоматически закрывают проемы к неподвижным контактам главной цепи при выкатывании выдвижного элемента. В закрытом положении шторки со съемным листом создают сплошную закрытую перегородку отсеков Разъемные неподвижные верхние и нижние контакты установлены на опорных изоляторах в своих отсеках. Кроме трансформаторов тока и кабельных присоединений в линейном отсеке устанавливаются заземляющий разъединитель и трансформаторы тока для защиты от замыкании на землю. Жилы двух кабелей присоединяются непосредственно к выводам трансформаторов тока Для удобства присоединения трех кабелей при токе 630 А к выводам трансформаторов тока крепятся переходные контакты уголкового профиля, к которым присоединяются жилы кабеля; на токи 1090—1600 А в отсеке устанавливается кабельная сборка.

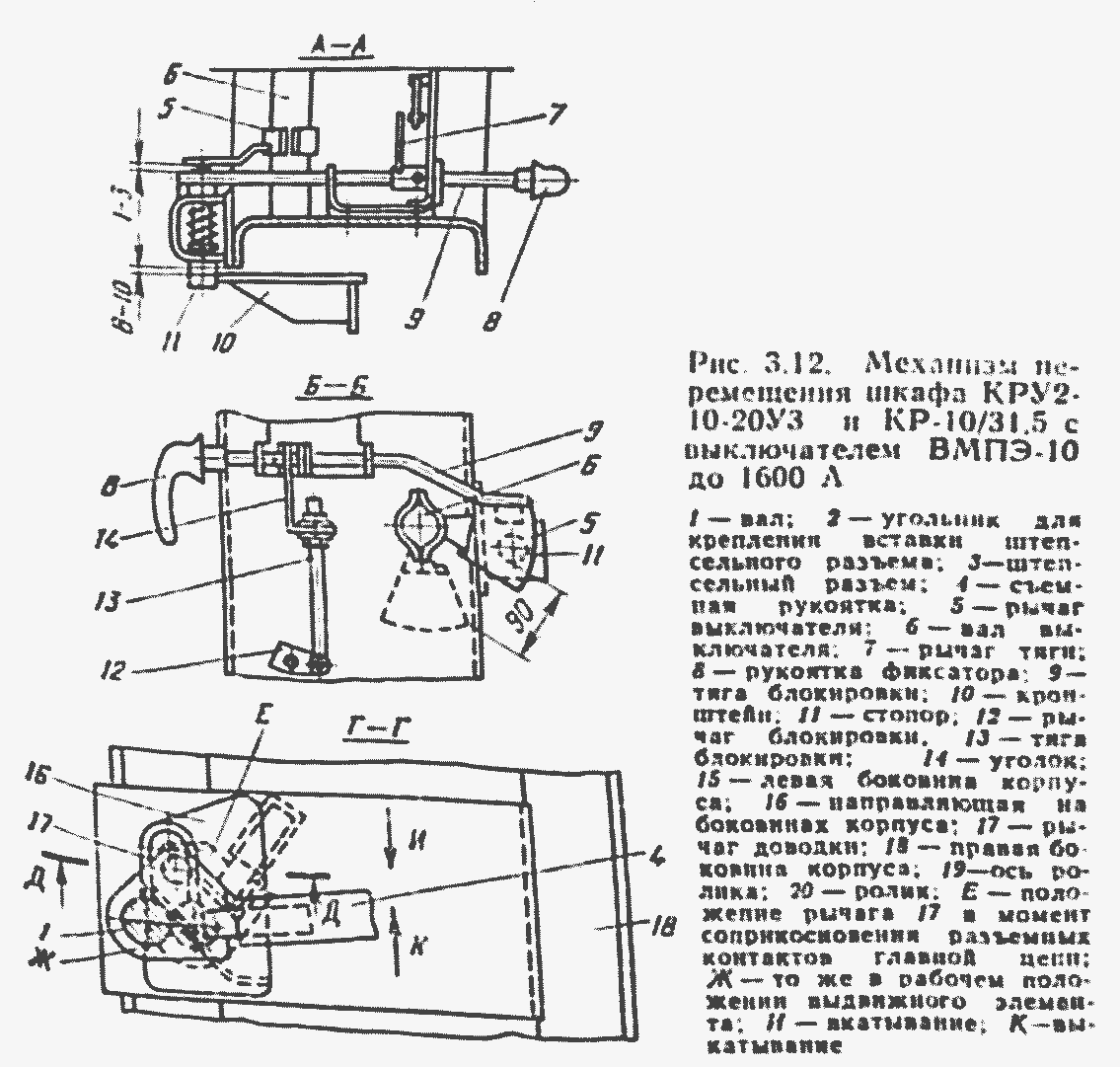

Конструкцией предусмотрено два варианта рычажного механизма с установкой рычага слева или справа на раме выключателя. Механизм перемещения, блокировка выдвижного элемента и установка штепсельных разъемов в КРУ до 1600 А приведены на рис. 3.12. Механизм перемещения состоит из вала, на концах которого закреплены рычаги с роликами. Вал вращается в подшипниках на боковинах выключателя Для вкатывания выдвижного элемента из ремонтного положения в контрольное необходимо рукоятку 8 повернуть против часовой стрелки, чтобы она своей тягой вывела стопор в крайнее положение (расфиксированное) и позволила (если выключатель не включен) вкатить выдвижной элемент далее в корпус, так как стопор будет упираться в кронштейн до захода его в отверстие, фиксирующее контрольное положение выдвижного элемента. Перемещая выдвижной элемент далее, стопор под действием пружины зайдет в отверстие, фиксирующее рабочее положение выдвижного элемента. При включенном положении выключателя эти операции проделать нельзя из-за того, что рычаг 5 вала выключателя не даст возможности вывести стопор из кронштейна, так как он занял зафиксированное положение. Поэтому же нельзя вкатить выдвижной элемент с включенным выключателем из ремонтного положения в контрольное, так как стопор будет упираться в торец кронштейна. Стопор также не позволяет включить выключатель в промежуточном положении (между контрольным и рабочим), так как стопор находится в расфиксированном положении (он упирается
в кронштейн) и не дает рычагу 5 вала выключателя включить его.
В контрольном положении возможно соединение колодки со вставкой штепсельного разъема вспомогательных цепей, которые могут оставаться включенными также в рабочем и промежуточном положениях.
Для доводки выдвижного элемента в рабочее положение его вручную перемещают в положение, когда рычаги 17 своими роликами 20 входят в направляющие, установленные на боковинах корпуса. Для доводки до рабочего положения на ось рычага 17 надевается съемная рукоятка, поворачивая которую вниз до упора при установке рычага 17 справа и вверх до упора при установке рычага 17 слева, перемещают выдвижной элемент до момента, когда стопор войдет в отверстие фиксации рабочего положения кронштейна. В этот момент разъемные контакты главных цепей полностью соединяются.
Привод заземляющего разъединителя установлен на боковой правой стенке отсека выдвижного элемента. Заземляющий разъединитель состоят из вала, к которому приварены три пары стальных пластик с медными наконечниками Пластины попарно стянуты пружинами, которые обеспечивают контактное давление 122—196 Н (13—20 кгс). Вал установлен в подшипниках Приводное устройство тягами соединено с ножами заземления. Вал соединен гибкой связью с заземленным корпусом. Приводное устройство имеет механическую блокировку, не допускающую вкатывание выдвижного элемента при включенном заземляющем разъединителе, оно может быть заперто навесным замком во включенном или отключенном положении и имеет устройство для выполненная оперативных блокировок внешних присоединений
Таким образом, в КРУ2-10-20 имеются механические блокировки, не допускающие, перемещений выдвижного элемента с включенным выключателем из рабочего положения в контрольное и обратно, включения выключателя в промежуточном положении выдвижного элемента, перемещения выдвижного элемента из контрольного положения в рабочее при включенном заземляющем разъединителе. Другие блокировки выполнены с помощью установленных электромагнитных блокировочных замков и конечных выключателей.
Релейным шкаф с 1980 г изготовляется повой конструкции шириной 750 мм из расчета дальнейшего его применения в шкафах КРУ серии ΚΜ-ΙΦ. Вверху задней стенки установлен щиток с зажимами для оперативных шинок, кроме того, на задней стенке расположены автоматические выключатели, резисторы, реле. Основные реле установлены на поворотном блоке двухрядного или трехрядного исполнения (высота релейного шкафа 700 или 870 мм) На дне релейного шкафа размешены до 132 зажимов для подсоединения контрольных кабелей и других внешних цепей. На других заводах релейный шкаф изготовляется шириной 900 мм.
Шкафы КРУ2-10-20 рассчитаны на двустороннее обслуживание с минимальным проходом от стены до задней стенки КРУ не менее 860 мм к коридорам управления между двумя рядами 1972, 2472 или 2972 мм, при этом комплектно поставляются шинные мосты для связи сборных шин шкафов КРУ одной секции, установленных в два ряда.
Для осуществления шинного ввода в шкаф с выключателем к нему пристраивают к задней стенке шинный короб глубиной 400 мм, что увеличивает глубину шкафа до 2060 мм.
Вдоль рамы основания шкафов КРУ с наружной стороны приварены три швеллера полками вниз, поэтому в плитах строительной конструкции необходимо закладные части для установки шкафов КРУ утапливать ниже чистого полз ил 32 мм, т е. на высоту полок швеллеров шкафа. В трех швеллерах имеются отверстия, позволяющие крепить шкафы с помощью анкерных болтов М16. Шкаф КРУ2-10-20 с выключателем на 2000 и 3150 А имеет такой же принцип компоновки, как шкафы до 1600 А отличием являются габаритные размеры.
