Шкафы КРУ серии DNF24 с элегазовой изоляцией и элегазовым выключателем фирма «Делль-Альстом» изготовляет на номинальное напряжение 24 кВ, номинальные токи; шкафа—1250 А; сборных шин—1250 А; отключения — 8—12 кА; электродинамической стойкости — 14,5 кА. Шкаф КРУ с выключателем имеет габаритные размеры: ширину 430 мм, глубину 1595 и 1700 мм в зависимости от количества силовых кабелей, высоту 2300 мм. Масса шкафа 600 кг, объем элегаза линейного и кабельного отсеков сборных шин 40 л. Шкаф КРУ (рис. 6.7) металлическими перегородками разделен на отсеки: выдвижного элемента, сборных шин, линейный, кабельной разделки, аппаратуры вспомогательных цепей и заземляющего разъединителя. Отсеки: линейный, кабельной разделки и сборных шин — заполнены элегазом.

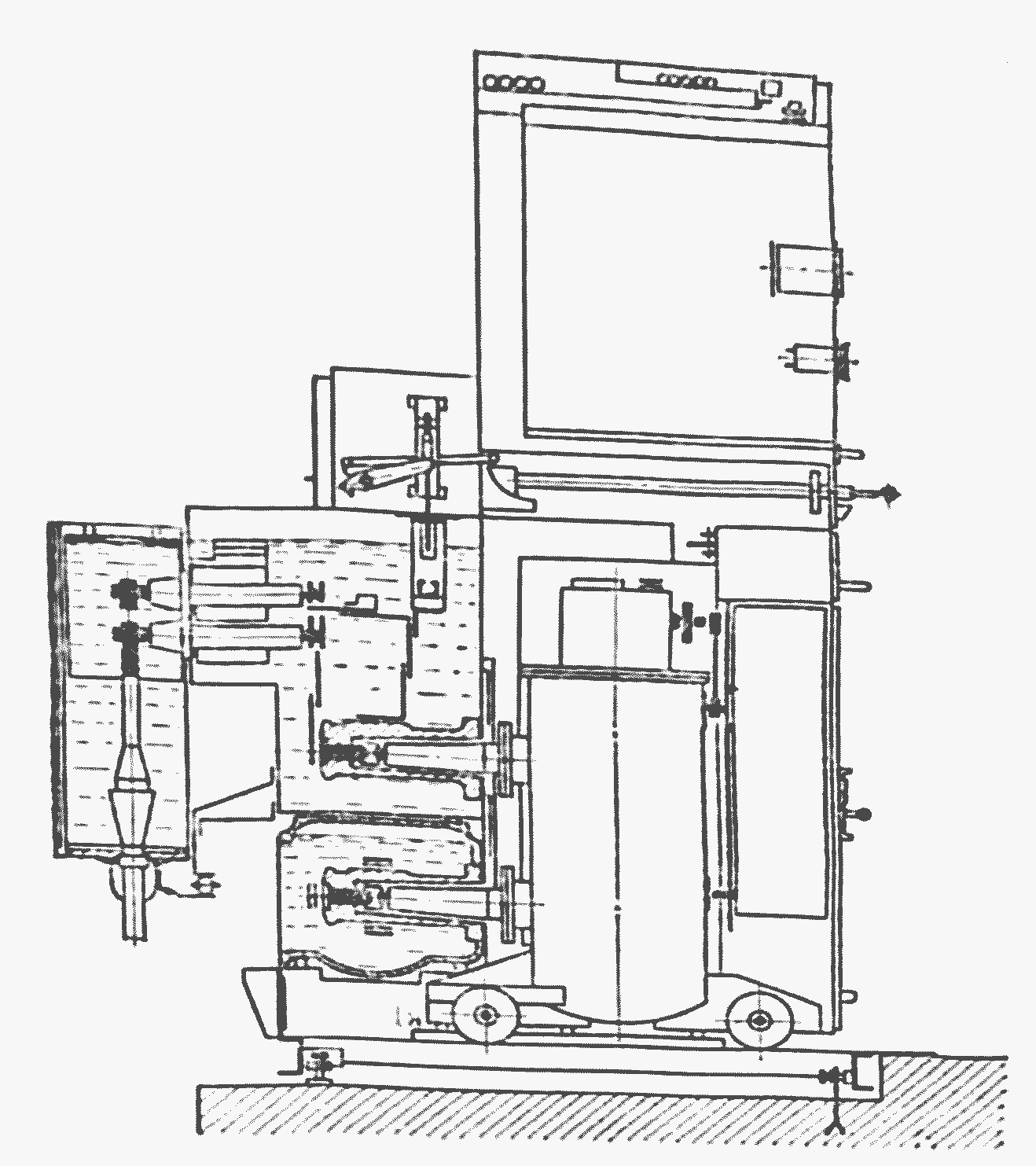

Рис 6 7. Шкаф КРУ DNF 24 с элегазовой изоляцией. Шкафы КРУ имеют двустороннее обслуживание. Все рукоятки приводных устройств, устройств управления, а также измерительные и указательные приборы выведены на фасад шкафа.
Каркас отсека сборных шин имеет литую конструкцию, сборные шины в нем расположены по треугольнику и закреплены на выводах проходных изоляторов, в которых размещены неподвижные разъемные контакты главной цепи. С особой точностью выполнены боковые стенки отсека для обеспечения герметичной стыковки отсеков соседних шкафов. Имеется вариант отсека сборных шин, выполненный сразу на два, три, четыре шкафа КРУ.
В линейном отсеке шины от выводов проходного изолятора с линейными неподвижными контактами присоединяются к проходным изоляторам, которые одновременно являются первичной обмоткой трансформаторов тока, размещенных по треугольнику в линейном отсеке из-за малого размера шкафа по ширине. От этих же шин отходит отпайка, которая присоединяется к проходному изолятору со смонтированным в нем неподвижным контактом заземляющего разъединителя. В этот контакт входит подвижный контакт заземляющего разъединителя, приводной механизм которого расположен в отдельном отсеке. К линейному отсеку сзади пристыковывается отсек кабельной разделки, который имеет глубину 260 мм при присоединении одного силового кабеля и 365 мм при присоединении двух кабелей.
В отсеке аппаратуры вспомогательных цепей устройства релейной защиты и автоматики выполнены на транзисторных блоках, сверху отсека имеется короб для прокладки оперативных шинок, шинок питания приводов и освещения.
Для нормального обслуживания шкафов DNF 24 принимаются минимальные коридоры 1600 мм от фасада КРУ и 800 мм от задней стенки КРУ.
