Комплектное распредустройство серии K-XXIV применяется для вводов и секционирования рабочего и резервного питания от трансформаторов с. н. мощностью 40 и 63 МВ-А электрических станций с энергоблоками мощностью 300 МВт и выше и на подстанциях со шкафами КРУ серии K-XXV (К-Х и К-ХХI). Шкафы КРУ рассчитаны на напряжение 6 кВ, номинальный ток: шкафа — 3150 А, отключения и трехсекундной термической стойкости — 40 кА, электродинамической стойкости — 128 кА; на применение электромагнитных выключателей типа ВЭМ-6-3150/40-125 со встроенным электромагнитным приводом ПЭ-22.
По исполнению КРУ серии K-XXIV подразделяются на шкафы с выдвижными элементами и без них. На выдвижных элементах устанавливаются выключатели, трансформаторы напряжения, а о шкафах без выдвижных элементов — шинные вводы. Выдвижные элементы с трансформаторами напряжения размещаются только в шкафах шинного ввода или секционирования без выключателя
Шкафы с выключателями имеют габариты ширину 1350, высоту 3110, глубину 1770 мм, все остальные шкафы — соответственно 900Χ2430ΧΙ553 мм. Поскольку шкафы этой серии отправляются заказчику блоками, т с. попарно состыкованными, например шкаф с выключателем с выходом шин влево со шкафом шинного ввода с выходом шин вправо, то масса такой пары шкафов 2750 или 2810 кг (один шкаф с выключателем — 2140 кг, выдвижной элемент с выключателем — 1250 кг).

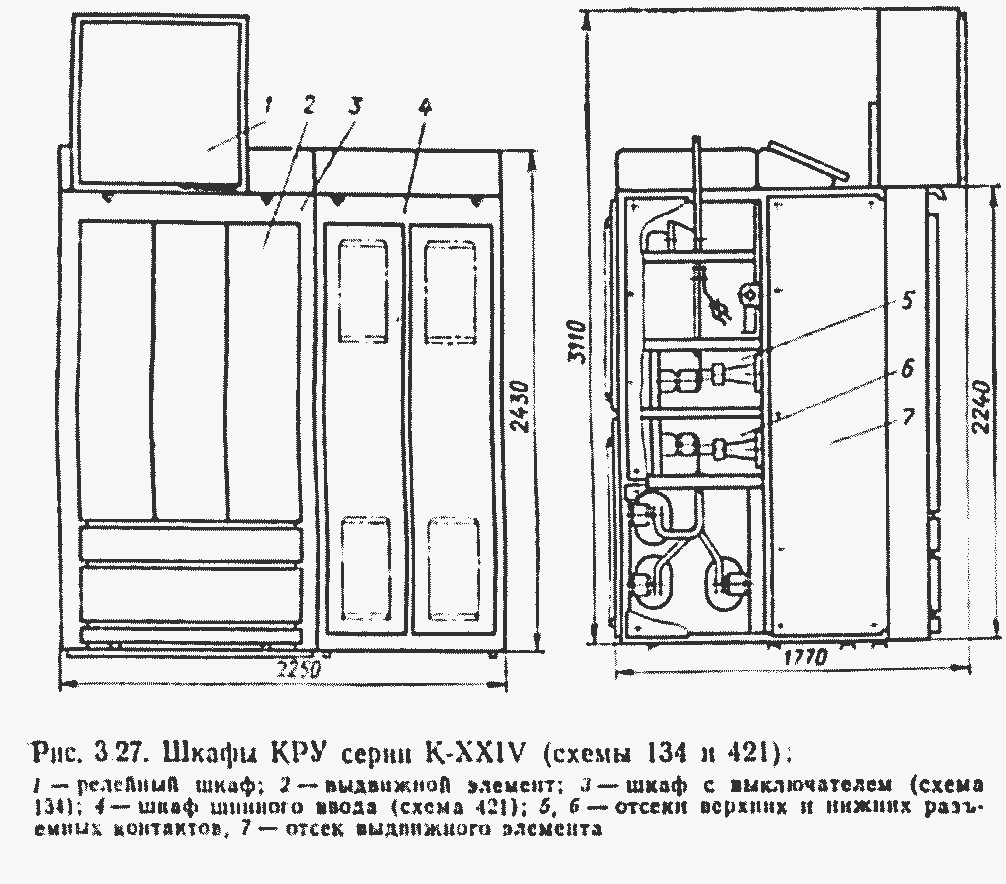

Шкаф КРУ с выключателем (рис. 3 27) состоит из трех блоков: корпуса, выдвижного элемента и релейного шкафа.
Корпус шкафа с выключателем разделен металлическими перегородками на три отсека: выдвижного элемента, верхних и нижних разъемных контактов главной цепи Горизонтальная перегородка глухая, вертикальная перегородка состоит из двух съемных листов и стационарного листа с двумя проемами к неподвижным верхним и нижним контактам главной цепи. Эти проемы автоматически закрываются шторками падающего типа при выкатывании выдвижного элемента в ремонтное положение.
В отсеке выдвижного элемента расположены: выдвижной элемент с электромагнитным выключателем, шторочный механизм с приводным устройством; приводное устройство с элементами блокировки заземляющего разъединителя, устройство, фиксирующее в рабочем или контрольном положении выдвижной элемент, направляющие, расположенные посередине корпуса для обеспечения надежного вкатывания выдвижного элемента и совпадении подвижных и неподвижных контактов главной цепи; неподвижные контакты заземления выдвижного элемента; контрольные кабели и провода вспомогательных цепей.
В отсеке верхних разъемных контактов главной цепи кроме контактов расположены заземляющий разъединитель и трансформаторы тока. В отсеке нижних разъемных контактов кроме контактов расположены трансформаторы тока или трансформаторы тока и заземляющий разъединитель. Осмотр отсеков верхних и нижних разъемных контактов возможен только со стороны выдвижного элемента при его отсутствии и при снятом напряжении с токоведущих частей осматриваемого отсека, а также через проемы при снятом верхнем и нижнем съемном листе.
Защитные шторки состоят из верхней и нижней шторок, соединенных между собой резьбовой шпилькой, и приводного устройства Шторки автоматически опускаются под действием своей массы и закрывают проемы к неподвижным контактам при выкатывании выдвижного элемента в ремонтное положение. Шторки также автоматически открываются при вкатывании выдвижного элемента в корпус шкафа при помощи роликов, установленных на боковинах рамы выдвижного элемента. Ролики подкатываются с выдвижным элементом под коромысла, одним концом закрепленные на оси боковин корпуса, а другим концом, через серьги, прикрепленные к шторке, и, поворачивая коромысла вокруг осн, поднимают шторки до полного открытия проемов при перемещении выдвижного элемента в рабочее положение. В закрытом положении края шторок перекрывают края проемов по 10 мм с каждой стороны. В закрытом состоянии шторки могут быть заперты навесным замком.
У заземляющего разъединителя неподвижные контакты установлены на шинах-отпайках или на шинах к трансформаторам тока. Заземляющий разъединитель состоит из приводного устройства с элементами блокировки, вала с рычагами, на которых закреплены подвижные контакты. Вал соединен с заземленным корпусом шкафа гибкой связью. Во включенном и отключенном положениях заземляющий разъединитель фиксируется фиксатором, установленным на приводе, кроме того, он может быть заперт электромагнитным блокировочным замком.
Включение заземляющего разъединителя возможно только при полностью выведенном из корпуса шкафа выдвижном элементе. Для этого оттягивается ручка фиксатора и поворачивается рукоятка привода в положение, обозначенное "Вкл", при этом вал с ножом, соединенный через систему рычагов с приводом, повернется и заземляющий разъединитель включится.
Блокирование заземляющего разъединителя выполнено упором, связанным системой рычагов с приводом, он запрещает включение заземляющего разъединителя в рабочем и контрольном положении выдвижного элемента, а также вкатывание его из ремонтного положения в контрольное во включенном положении заземляющего разъединителя. При отключенном положении упор не препятствует перемещению выдвижного элемента. При необходимости заземляющий разъединитель может быть дополнительно укомплектован устройством оперативной блокировки внешних присоединений.
Выдвижным элементом КРУ является выключатель ВЭМ-6-3200/40-125, на раме которого установлены: верхние и нижние подвижные контакты главной цепи, встроенный электромагнитный привод, ролики для подъема шторок, механизм перемещения, вставка штепсельного разъема на 30 вспомогательных цепей, ручка аварийного отключения выключателя, рычаг ручного включения выключателя с указателем положения, подвижные контакты заземления, ручка фиксатора. В нижней части фасадного листа имеется проем для установки рычага с роликом, облегчающего перемещение выдвижного элемента вне корпуса шкафа по помещению РУ.
Каждая фаза токопровода выключателя состоит из двух параллельных токопроводов, оканчивающихся двумя верхними и нижними подвижными разъемными контактами главной цепи, и закрыта с обеих сторон и с фасада изолированным кожухом. Фасад каждого изолированного кожуха имеет дополнительно металлический лист с наружной стороны, на котором установлены по две рукоятки. Между собой кожухи скреплены металлическими пластинами.

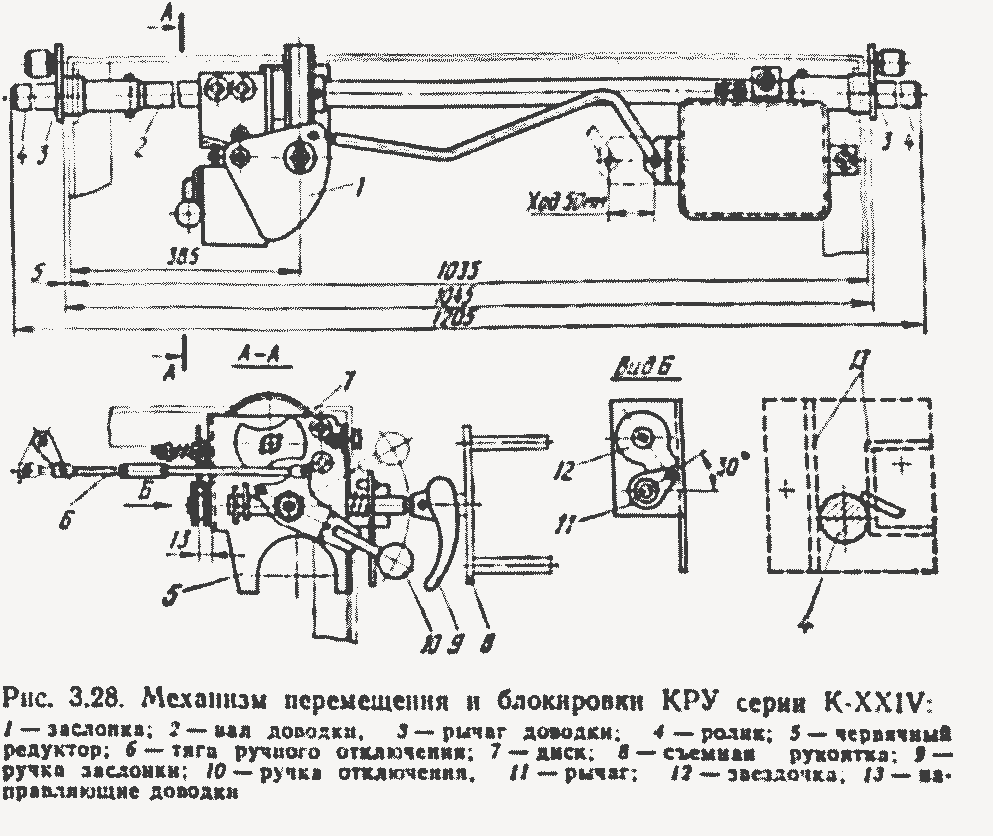

Для перемещения выдвижного элемента из ремонтного положения в контрольное выводят вал доводки (рис. 3.28) вращением съемной рукоятки против часовой стрелки до упора и вводят его вручную до контрольного положения. Через редуктор вращательное движение передается валу доводки и роликам рычагов доводки 3, расположенным по обеим сторонам выдвижного элемента. При вращении ролики рычагов доводки входят в зацепление с направляющими доводки 13, установленными на обоих боковинах корпуса шкафа, и перемещают выдвижной элемент из контрольного положения в рабочее и обратно.
Съемная рукоятка вставляется в отверстие на фасадном листе, которое закрывается заслонкой, имеющей фигурный вырез. Заслонка поворачивается вручную по часовой стрелке с помощью ручки, выведенной на фасадный лист выдвижною элемента, и открывает отверстие только при отключенном выключателе. В первоначальное положение заслонка возвращается под действием пружины. В рабочем положении заслонка открывается только при отключенном выключателе и отпертом электромагнитном замке блокировки. Ключ механической блокировки в рабочем положении выдвижного элемента вынуть из замка невозможно.
В контрольном положении выдвижного элемента при отключенном выключателе отверстие может быть открыто вручную, в него может вставляться съемная рукоятка и выдвижной элемент можно вкатить в рабочее положение.
При включенном выключателе рычаг, укрепленный на валу привода и связанный через систему тяг с заслонкой, запрещает открывать отверстие для съемной рукоятки перемещения, и по этой же причине выключатель не может быть включен в промежуточном (между рабочим и контрольным) положении. Для ограничения поворота вала механизма перемещения на валу червячного редуктора с торца установлен рычаг 11, поворачивающий звездочку. Ограничение поворота вала происходит за счет упора рычага в выступ звездочки.
В промежуточном положении выдвижного элемента выключатель включить не представляется возможным, так как диск на валу механизма перемещения воздействует на ручку ручного отключения и при подаче напряжения на привод электромагнит включения будет срабатывать вхолостую. Выключатель может быть включен только в рабочем, контрольном или ремонтном положении выдвижного элемента, когда вынута съемная рукоятка и заслонка закрывает отверстие. Ручка ручного отключения связана регулируемой тягой с рычагом, действующим на отключение привода выключателя.
