КРУ серии НС
Фирма «Холек», Нидерланды, изготовляет шкафы КРУ серии НС с полностью изолированными токоведущими частями и электрооборудованием. В обозначении серии КРУ первая цифра указывает на номинальный ток шкафа, вторая — на напряжение. Если в обозначении отсутствует вторая цифра. КРУ могут иметь исполнения на 12 или 17,5 кВ. Шкафы КРУ на все напряжения и токи имеют габариты по ширине 500 или 750 мм, высоту 2050 мм, глубину 1235 мм при присоединении трех одножильных кабелей или одного трехжильного кабеля. При присоединении двух или трех групп кабелей глубина шкафа увеличивается соответственно на 180 или 265 мм. При присоединении к сборным шинам трансформатора напряжения высота шкафа увеличивается на 175 мм. Технические данные КРУ приведены в табл. 6 9.
Характерной особенностью КРУ серии НС является то, что фазы выключателя расположены по глубине выдвижного элемента одна за другой, поэтому ширина шкафа КРУ на токи от 630 до 3150 А имеет размер 500, 750 мм.

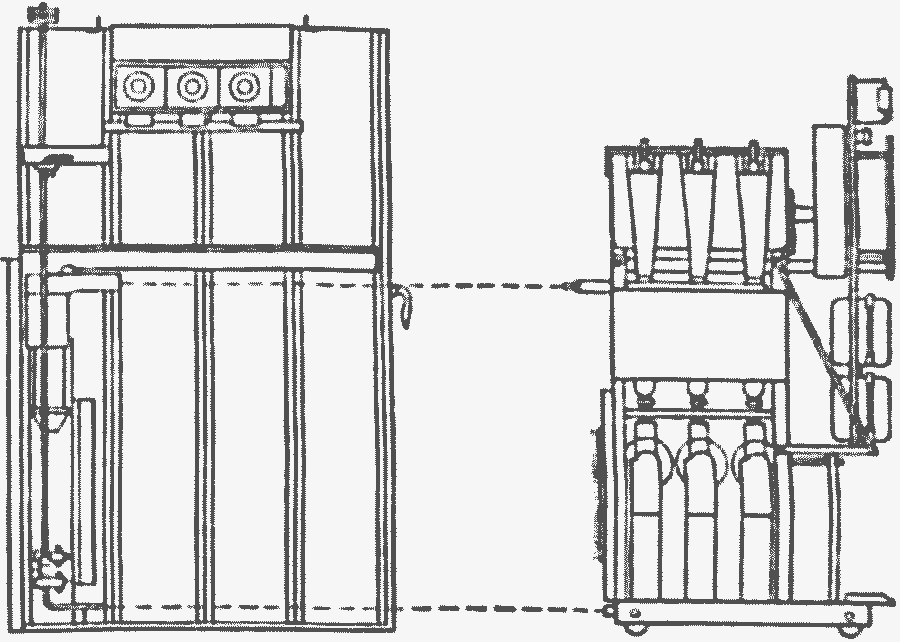

Рис. 6.12. Шкаф КРУ серии НС (выдвижной момент в ремонтном положении)
С контактами и на задней стенке — неподвижные разъемные линейные контакты главной цепи, расположенные в изоляторе специальной конструкции.
Кроме того, все электрооборудование главной цепи и аппаратура вспомогательной цепи шкафа КРУ вынесены на выдвижной элемент. В корпусе шкафа при выкатке выдвижного элемента остаются только проложенные вверху в горизонтальной плоскости изолированные сборные шины трубчатого сечения с отпайками от них в изолированных коробках (рис. 6.12) с главными шинными неподвижными элемента имеется проем для подвижных контактов главной цепи, а снизу — проемы для присоединения одножильных кабелей, из-за чего корпус шкафа не разделен на отсеки.
На выдвижном элементе смонтирован выключатель оригинальной конструкции. После вкатывания выдвижного элемента в рабочее положение (оно действительно является контрольным) фазы выключателя поднимаются вертикально до соединения с неподвижными шинными разъемными контактами, смонтированными на сборных шинах (это соответствует рабочему положению выдвижного элемента). Нижние выводы выключателя соединяются изолированными шинами трубчатого сечения с трансформаторами тока, а они — с подвижными линейными контактами главной цепи. Внизу выдвижного элемента, каждый на своем кронштейне, устанавливаются (в случае необходимости) трансформаторы напряжения.

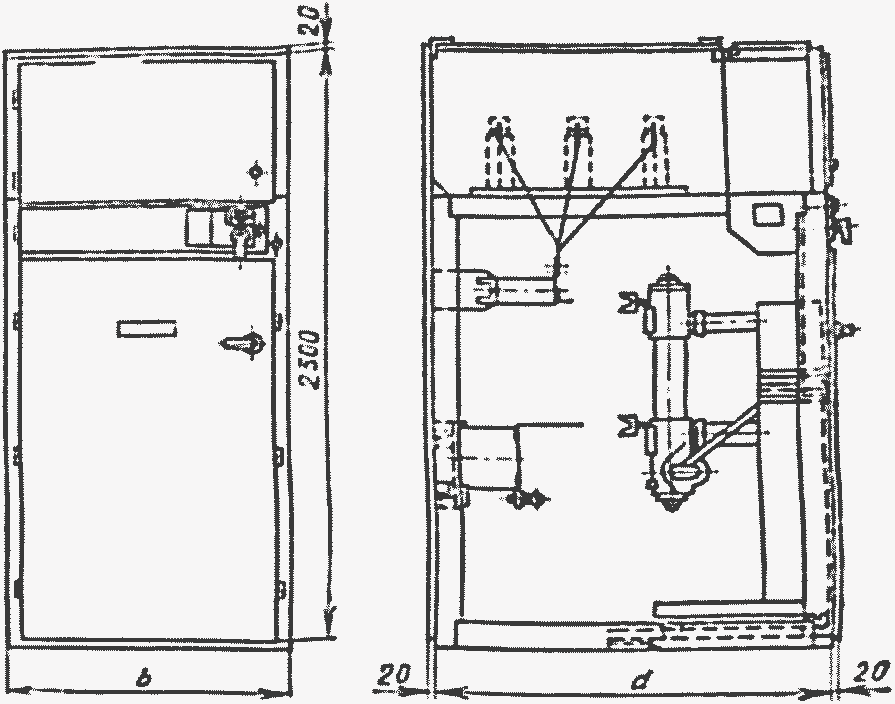

Рис. 6.13. Шкаф КРУ серии МЕТЕ:
Сборные шины шкафов КРУ на 2500 и 3150 А при 12 и 17,5 кВ рассчитаны на трехсекундную стойкость 40 кА и электродинамическую стойкость 100 кА, а при 24 кВ — соответственно на 31,5 и 80 кА.
Минимальное расстояние от стены до фасада шкафов КРУ на 400 и 630 А — 1600 мм; 1000 и 1250 А — 1900 мм; 2500 и 3150 А — 2000 мм
МЕТЕ 12А и МЕТЕ 24А
Фирма Стремберг, Финляндия, изготовляет КРУ на напряжение до 24 кВ серии МЕТЕ 12А и МЕТЕ 24А с маломасляным выключателем серии OSA. Технические данные этих КРУ приведены в табл 6.10.
В шкафах КРУ на 630 и 800 А устанавливается выключатель типа OSAM, на 1250 А — OSАN, на 1600 А — OSAO.
Шкафы КРУ серии МЕТЕ 12А и МЕТЕ 24А (рис 6.13) не разделены перегородками на отсеки. Перегородкой отделен лишь отсек аппаратуры вспомогательных цепей. Шкаф КРУ имеет металлические боковые и заднюю стенки, над сборными шинами расположен разгрузочный клапан. С фасада шкаф закрывается двумя дверями: нижней — отсек электрооборудования, верхней — отсек аппаратуры вспомогательных цепей. Внутри шкафа выдвижной элемент при закрытых дверях может находиться в рабочем или контрольном положении. Имеется вариант шкафов КРУ этих серий, где сборные шины расположены не на опорных изоляторах, а в проходных, закрепленных в боковых стенках шкафов КРУ. В сетке электрических схем главных цепей КРУ серии МЕТЕ имеются шкафы с выдвижными элементами, на которых установлены выключатель и трансформаторы напряжения, подключенные со стороны подвода силовых кабелей. Шкафы КРУ с глубиной 1050 мм при стыковке их в ряду со шкафами КРУ глубиной 1250 мм могут быть изготовлены также глубиной 1250 мм.
Шкафы МЕТЕ могут устанавливаться как прислонно, так и для двустороннего обслуживания, в этом случае проход от стены до задней стенки шкафа КРУ принимается не менее 800 мм. При двухрядном расположении шкафов коридор между рядами может быть от 1800 до 2500 мм, в этом случае комплектно с КРУ поставляются шинные мосты. Шинные мосты устанавливаются над шкафами КРУ, и высота их от пола до верхней отметки равна 2735 мм для КРУ на 12 кВ и 2985 мм для КРУ на 24 кВ. При однорядном расположении КРУ коридор со стороны фасада принимается не менее 1500 мм.
