3.2. Комплектные распределительные устройства внутренней установки с электромагнитными выключателями
Создание в СССР выключателей с электромагнитным гашением дуги (электромагнитные выключатели) позволило значительно расширить области применения КРУ путем значительного увеличения у них электрических параметров электродинамической и термической стойкости при отключении токов КЗ, повышенной износоустойчивости дугогасящей части выключателей, большего допустимого числа коммутационных операций без ревизий и ремонта, пожаро- и взрывобезопасности и чистоты эксплуатации, так как они нс требуют масла или другого материала дугогасящей среды. Эти выключатели гарантируют низкий уровень коммутационных перенапряжений.
Все перечисленные преимущества приводят к снижению расходов на эксплуатацию и трудоемкости, позволяют широко применять КРУ с электромагнитными выключателями в установках с частыми операциями включения и отключения, на блочных тепловых и атомных электрических станциях с энергоблоками единичной мощностью 300, 500, 800, 1000, 1200 МВт. Электромагнитные выключатели имеют максимальный номинальный ток 3150 А и номинальный ток отключения 40 кА (ВЭМ-6 и ВЭ-6) при 6 кВ и соответственно 3150 А, 31,5 кА (ВЭ-10) при 10 кВ. Проведены работы по доведению выключателей ВЭ-10 до номинального тока отключении 40 кА при 10 кВ (выключатель успешно прошел испытания на испытательном стенде).
Особенно широкое применение КРУ с электромагнитными выключателями нашли на плавучих электростанциях и электроподстанциях метрополитена, в металлургической промышленности.
Электромагнитные выключатели гасят электрическую дугу путем растягивания ее и отдачи тепла, увеличивая тем самым сопротивление в цепи дуги.

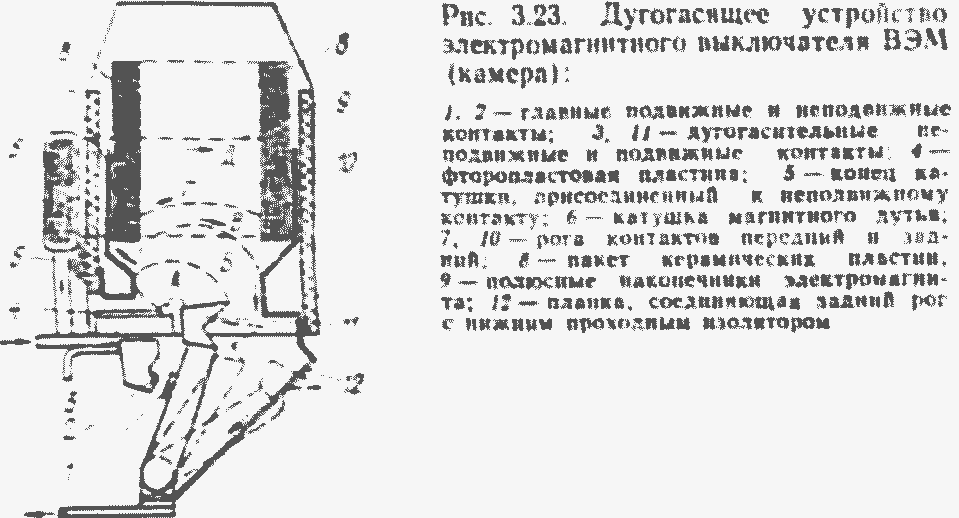

Геометрические размеры пластин определяют значение предельного тока отключения при данном напряжении, а габариты дугогасительной камеры — количество допустимых отключений. Катушка магнитного дутья 6, включенная между неподвижным контактом 2 и рогом 7, обтекается током лишь в процессе отключения и включается дугой в цепь последовательно с контактами Полный ток в катушке появляется после того, как дуга коснется рога (положение Б) и погаснет участок дуги, шунтирующий катушку.
K-XXV
Комплектное распредустройство серии K-XXV изготовлялось взамен КРУ серий К-Х и Κ-ΧΧΙ и рассчитано в основном на применение в с. и на тепловых и атомных электростанциях с энергоблоками мощностью 300 МВт и выше, имеет напряжение 6 кВ, номинальные токи шкафов—1000, 1600 и 2000 А. сборных шин — 2000 и 3150 А; отключения и трехсекундной термической стойкости — 40 кА. электродинамической стойкости — 128 кА с применением выключателя высокою напряжения типа ВЭМ-6-2000/40 УЗ. В одном шкафу КРУ с выключателем возможна разделка до четырех силовых кабелей сечением 3X240 мм3 По исполнению КРУ серии K-XXV подразделяются на шкафы с выдвижными элементами и без них. На выдвижных элементах устанавливаются: выключатель, трансформаторы напряжения, разрядники, а в шкафах без выдвижных элементов —шинные вводы и ошиновка схемы секционирования.
Для включения заземляющего разъединителя необходимо расфиксировать приводной диск и повернуть его съемной рукояткой вверх. Во включенном положении приводной диск автоматически фиксируется фиксатором, так же как в отключенном положении. Отключение осуществляется в обратном порядке Приводный диск двумя другими тягами соединен с блокировочными устройствами. Ниже диска, на боковине, на поворотной оси, расположен упор, который при включенном положении разъединителя занимает горизонтальное положение и препятствует вкатыванию выдвижного элемента из контрольного положения в рабочее, при отключенном положении упор занимает вертикальное положение. Выше диска размещено устройство оперативной блокировки внешних присоединений, осуществляемой электромагнитным или механическим замком (либо тем и другим) и конечным выключателем.
Приводное устройство шторочного механизма расположено на обеих боковинах шкафа и состоит из двух треугольных рычагов, которые закреплены и вращаются при вкатывании выдвижного элемента вокруг своей оси. Одни угол рычагов связан тягами с нижней шторкой, а в нижней части рычага на осях крепятся ролики, на которые воздействует выдвижной элемент при вкатывании и поворачивает рычаг с тягами, поднимая вверх шторки. Нижняя и верхняя шторки соединены шпильками, каждая шторка в отдельности может быть заперта навесным замком.
Выдвижным элементом шкафа является выключатель, на нем установлены верхние и нижние подвижные контакты главной цепи, гибкая связь проводов в металлорукаве со вставкой штепсельного разъема на конце, фиксатор с элементом блокировки и выведенной на фасад рукояткой, рычаг для ручного включения выключателя (закрытый смотровым окном, сделанным в фасадном листе) с указателем положения вала выключателя, рукоятка ручного отключения, подвижные контакты защитного заземления, в нижней части — кронштейн для установки рычага доводки на вкатывание и выкатывание или рычага-водила для перемещения выдвижного элемента но помещению РУ, а также полосы для открывания и закрывания шторок.
Для перемещения выдвижного элемента из контрольного положения в рабочее нажимают на рукоятку ручного отключения выключателя, поворачивают рукоятку фиксатора по часовой стрелке до упора, при этом выдвижной элемент расфиксируется, и вкатывают его до рабочего положения с помощью рычага доводки, поворачивая его вверх. Для перемещения выдвижного элемента из рабочего положения в контрольное выполняют те же операции, чтобы расфиксировать выдвижной элемент, и тем же рычагом доводки выводят его из рабочего положения. В контрольном положении выдвижной элемент фиксируется одним фиксатором (стопором), а в рабочем — двумя (рис. 3.26), связанными системой рычагов. Каждый фиксатор имеет корпус, в отверстиях которого он перемещается.
Попоротом рукоятки фиксатора по часовой стрелке вращение передается на тягу 21 с припаренными к ней на другом конце двумя рычагами 16, которые действуют на штифт своего фиксатора и выводят его из зацепления со швеллером па левой боковине корпуса. Тяга 21 своими рычагами 8, 14 одновременно действует на рычаг 9, который выводит правый фиксатор из зацепления со швеллером на правой боковине корпуса Обратный ход фиксаторов и вход их в отверстия швеллеров осуществляется под действием пружины. Положение фиксаторов, а следовательно, выдвижного элемента указывает стрелка на рукоятке фиксатора.
Блокировка, не допускающая перемещение выдвижного элемента с включенным выключателем из рабочего или из контрольного положения, работает так, что при включенном выключателе нельзя расфиксировать выдвижной элемент. Тяга 5 при этом упирается в диск и не позволяет вывести фиксаторы и, следовательно, выдвижной элемент. Расфиксировать его можно только при отключенном положении выключателя и нажатой вниз рукоятке ручного отключения, тогда тяга 5 проходит выше диска. Этот же диск обеспечивает блокирование, не давая включить выключатель в промежуточном положении. Когда фиксатор упирается в свой швеллер, рукоятка ручного отключения с диском находится в нижнем положении, а тягами 17 и 18 выведена собачка привода; таким образом, включение выключателя невозможно.
Блокировки, не допускающие перемещения выдвижного элемента из контрольного положения в рабочее при включенном положении заземляющего разъединителя, включения или отключения заземляющего разъединителя при нахождении выдвижною элемента в контрольном, промежуточном или рабочем положении, выполнены механическими и рассмотрены выше Оперативные блокировки внешних присоединений, заземляющего разъединителя и выдвижного элемента выполнены с помощью электромагнитного и механического блокировочных замков.
