Комплектное распредустройство серии КЭ-10 предназначено для работы в общепромышленных установках, особенно с частыми коммутационными операциями, и рассчитано на напряженно 6,10 кВ, номинальные токи: шкафов— 630, 1000, 1600, 2000 и 3150 А; сборных шин — 1000, 1600, 2000 и 3150 А, отключения и трехсекундной термической стойкости — 20 и 31,5 кА; электродинамической стойкости — 51 и 81 кА с применением электромагнитных выключателей ВЭ-10/20УЗ и ВЭ-10/31,5УЗ.
Конструкция шкафов КРУ серии КЭ-10 значительно отличается от конструкции рассмотренных ранее КРУ — это единственная серия, где шкафы на все номинальные токи до 3150 А имеют одинаковые габариты, кроме того, несмотря на то что сборные шины расположены вверху, шинные разъемные контакты главной цепи расположены внизу, а линейные контакты — вверху. В одном шкафу КРУ с выключателем возможна разделка максимально четырех кабелей сечением 3X240 мм2, большее количество кабелей можно разделать и разместить в отдельных шкафах. Ширина шкафов КРУ 750 мм, глубина 1850 мм, высота 2400 или 2585 мм, для насыщенных вспомогательных схем с релейным шкафом высота 900 мм вместо 715. Масса шкафов с выключателями — от 1118 до 2054 кг.
Заземляющий разъединитель (рис. 3.30) состоит из неподвижных контактов, закрепленных на шинах кабельной сборки, подвижных контактов (ножей), посаженных на общую тягу 18, и приводного устройства (в отсеке выдвижного элемента) с элементами блокировки. Подвижные контакты с одного конца имеют контактную часть, а с другого шарнирно соединены с общей тягой 18 через рычаги 16 каждого подвижною контакта между собой. Тяга 18 через рычаг 17 и приводную тягу соединена с рычагом 5 привода. Включение заземляющего разъединителя возможно при контрольном положении выдвижного элемента. Включение и отключение выполняют съемной рукояткой. Для включения заземляющего разъединителя съемную рукоятку поворачивают вверх на 150°, на такой же угол поворачивают рычаг 5 привода, который соединен через приводную тягу и рычаги 16 и 17 с общей тягой 18, которая поворачивает подвижные контакты (ножи) вокруг оси, включая заземляющий разъединитель. Приводное устройство заземляющего разъединителя имеет элементы блокировки, не допускающие его включения при нахождении в рабочем положении выдвижного элемента, а также вкатывание его из контрольного положения в рабочее при включенном заземляющем разъединителе.
С приводной тягой связан рычаг 2, вращающийся вокруг неподвижной оси и имеющий продольный паз, в котором свободно перемещается ось. Рычаг 2 соединен с тягой блокировки, которая другим концом соединена через блокировочный рычаг 22 и вал с жестко закрепленным на нем упором. При отключенном разъединителе рычаг 22 и упор находятся в вертикальном положении, выдвижной элемент при этом можно вкатывать и выкатывать. При рабочем положении выдвижного элемента включение заземляющего разъединителя невозможно, так как при включении съемной рукояткой приводного устройства через рычаг 5 приводная тяга с осью, перемещаясь влево, стремится повернуть рычаг 2, а через тягу блокировки и блокировочный рычаг 22 повернуть вал с упором, который, упираясь в основание выдвижного элемента, не дает возможности включить заземляющий разъединитель. При нахождении выдвижного элемента в контрольном положении основание его не препятствует переведению упора в горизонтальное положение, следовательно, включению заземляющего разъединителя.
При нахождении упора в горизонтальном положении при включенном заземляющем разъединителе выдвижной элемент при перемещении его в рабочее положение своим основанием будет упираться в упор и перемещаться не будет.
Включение заземляющего разъединителя при выдвижном элементе в контрольном положении возможно только в шкафах с электромагнитным выключателем.

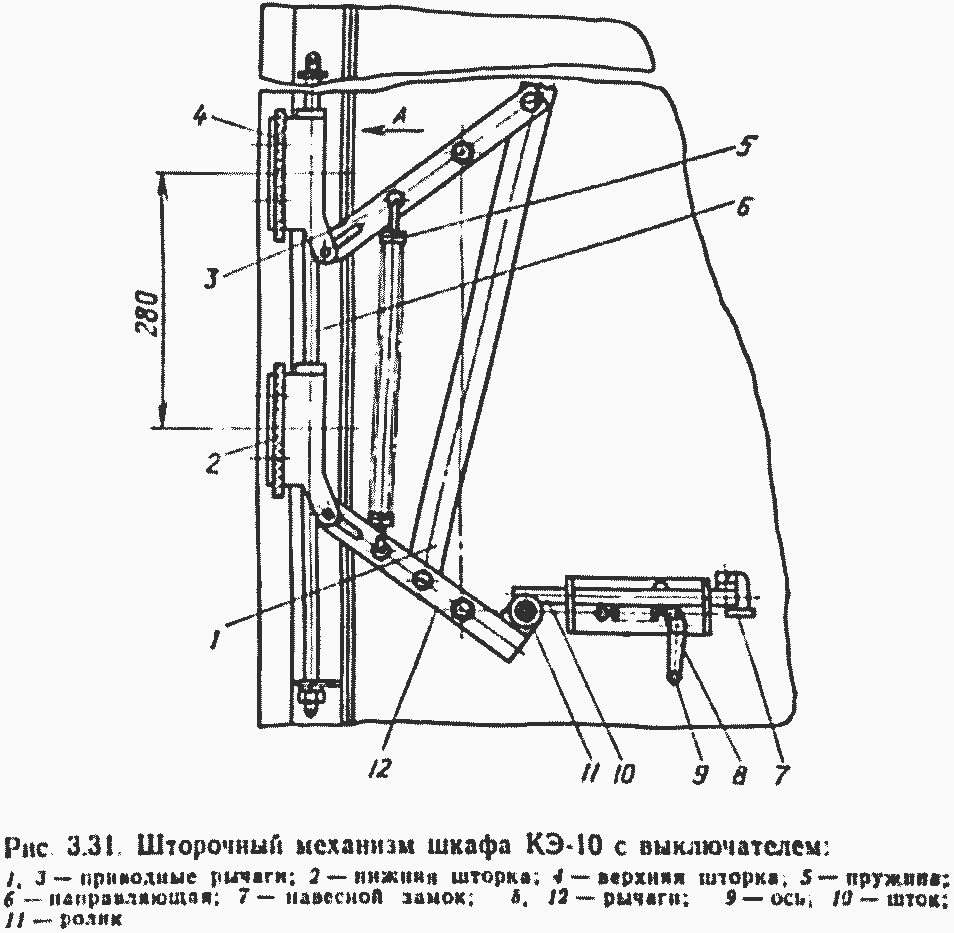

Все выдвижные элементы (за исключением трансформатора с. и.) по бокам имеют пластины, которые при вкатывании воздействуют на приводной механизм шторок (рис. 3 31) и открывают их, причем у правой пластины внизу имеется профиль для разблокирования шторочного механизма.
При вкатывании выдвижного элемента в шкаф правая его пластина своим нижним профилем поворачивает подпружиненный рычаг 8 по часовой стрелке, перемещая шток в крайнее правое положение и освобождая ролик, укрепленный на рычаге 12. При дальнейшем перемещении выдвижного элемента его обе пластины упираются своими наклонными профилями в ролик, поворачивая рычаг 12 (против часовой стрелки), который связан с рычагами 1 и 3, открывающими одновременно изоляционные шторки — верхнюю вверх.
