Приемо-сдаточным испытаниям подвергаются каждый шкаф КРУ, отдельные его элементы, а также электрооборудование, входящее в состав КРУ, после монтажа, регулировки, перед вводом в эксплуатацию.
На включение и отключение и правильности выполнения электрических схем вспомогательных испей; испытание электроблокировок, испытание электрической прочности изоляции главных и вспомогательных цепей (только напряжением промышленной частоты); измерение омического сопротивления фаз.
При проверке внешнею вида определяют соответствие КРУ рабочим чертежам, ГОСТ 14693—77* и другим нормативным документам.
Силу контактного нажатия ламелей разъемных контактов главной цепи измеряют для контактов с нажатием, осуществляемым пружинами (кроме контактов выключателей), при нахождении выдвижного элемента в рабочем положении на полностью или частично собранном шкафу КРУ или на его основных элементах. При невозможности измерения в рабочем положении допускается измерять контактное нажатие в ремонтном положении выдвижного элемента с использованием вспомогательного технологического приспособления, обеспечивающего условия работы пружин контактов, одинаковых с эксплуатационными, что оговаривается в программе испытаний.
Силу контактного нажатия определяют при помощи динамометра или другого измерительного средства путем измерения силы при оттягивании или отжиме подпружиненных ламелей испытуемого контакта в точке его приложения, расположенной на линии действия контактного нажатия, до момента размыкания контакта Способ проверки силы контактного нажатия приведен в § 4.4. Для каждого измеряемого контакта выполняют по три измерения. Между измерениями производят по три операции ОВ разъемного контактного соединения посредством имитации перемещения выдвижного элемента. За окончательное значение контактного нажатия принимают среднее арифметическое трех измерений, а относительное отклонение измеренных значений не должно превышать 10 %. Другие методы намерения контактного нажатия приведены в ГОСТ 14694—76*.
Измерение общего сопротивления токоведущего контура и сопротивлении отдельных его элементов проводят на каждой фазе. Измерение проводится методом амперметра- вольтметра на постоянном или выпрямленном токе, микроомметром (например, типа м246) или двойным мостом. Можно выполнять измерение методом сравнения с эталонным сопротивлением (рис. 4.11).
Контактная поверхность должна соответствовать требованиям инструкций по монтажу контактных соединений.

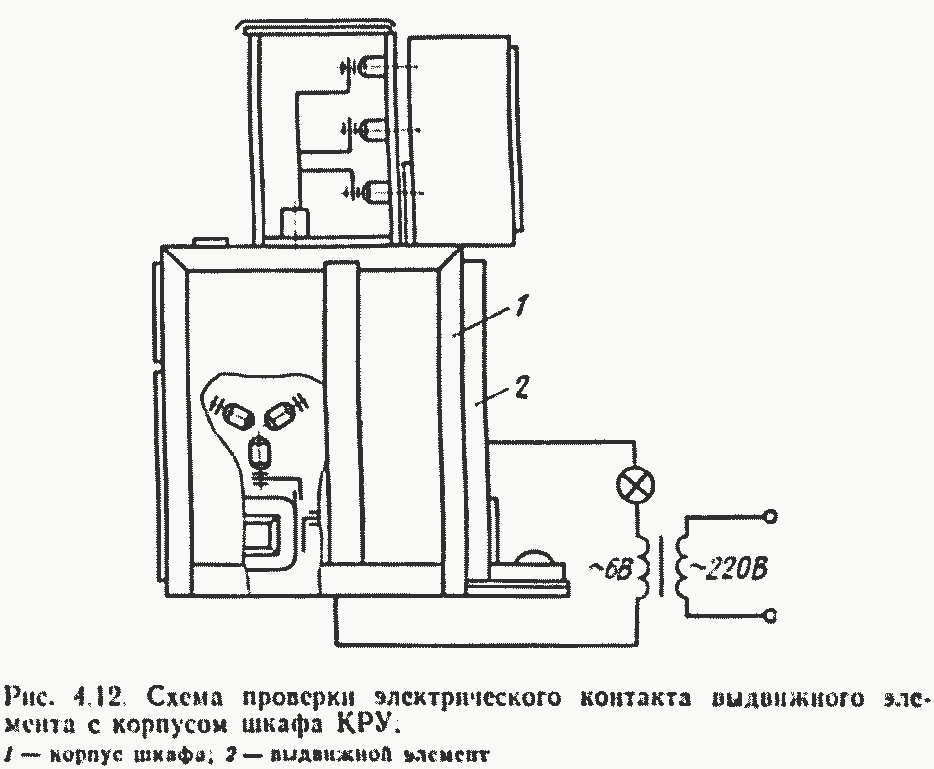

Сопротивление заземляющего разъединителя измеряют методом амперметра-вольтметра. Для проверки заземляющего контакта между корпусом шкафа и выдвижным элементом его подключают к сигнальной лампе (рис. 4.12) и вкатывают в рабочее и контрольное положения. Сигнальная лампа не должна мигать.
Сопротивление заземления измеряют между ручками для вкатывания на фасаде выдвижного элемента и местом приварки корпуса шкафа к закладным швеллерам, на которых установлен шкаф КРУ. Сопротивление измеряют прибором непосредственной оценки или с помощью метода сравнения с эталонным сопротивлением. Измерение проводят до трех раз, и при чрезмерном значении сопротивления заземляющего контура обращают внимание на затяжку болтов заземления, соединение отдельных элементов и деталей каркасов шкафа КРУ.
Если и после этого ток утечки превышает 20 мА, то тем же методом испытывают отдельно дугогасительные камеры и в случае появления недопустимых утечек более 10 мА камеру бракуют и заменяют новой (на бракованную камеру и отдельно на выключатель в целом составляют акт, в котором указывают место эксплуатации, число отключений, значения коммутируемых и длительно протекающих токов, фактический срок службы).
При приемо-сдаточных испытаниях допускается не прикладывать испытательное напряжение между разомкнутыми полюсами контактов, если расстояние между ними измерено и соответствует указанному в рабочей технической документации, а также не испытывать воздушные промежутки между токоведущими и заземленными частями при контрольном положении выдвижного элемента. В элегазовых КРУ испытания высоким напряжением выполняют с помощью установки испытательных вводов. Между установкой испытательного ввода и испытательным трансформатором включают защитное сопротивление порядка 10 МОм. Испытание высоким напряжением проводят одновременно для всей секции КРУ, поэтому все элементы ячеек КРУ заполняют элегазом. Испытания секционных ячеек и ячеек с двумя системами сборных шин выполняют одновременно для всех элементов обеих секций и двух систем шин. Трансформаторы напряжения при этих испытаниях отключают.
Испытания изоляции между разомкнутыми контактами разъединителей и выключателей элегазовых КРУ выполняют при положениях полюсов электрооборудования в соответствии с табл. 4.6.

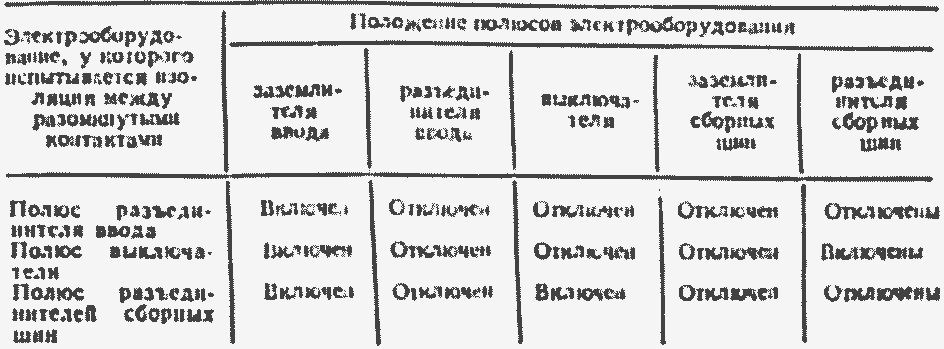

Таблица 4 6. Положение разомкнутых контактов полюсов электрооборудования при испытаниях высоким напряжением элегазовых КРУ.
После испытания высоким напряжением проверяют течеискателем все элементы, заполненные элегазом (особенно места отсоединения испытательных вводов), и пломбируют в закрытом состоянии входные вентили ШКД и в открытом состоянии вентили, установленные на элементах ячеек и на сборных шинах. Пломбируют в открытом состоянии вентиль магистрального трубопровода, установленный в ШКД и питающим резервуары привода выключателя, а также все имеющиеся обратные клапаны.
Испытания электрической прочности изоляции КРУН в условиях выпадения росы внутри шкафов производят по ГОСТ 202-18—82.
По заводским инструкциям выполняются электромеханические испытания в объеме приемо-сдаточных испытаний. К ним относятся: измерение хода, соосности, одновременности замыкания и размыкания, вжима разъемных контактов главных и вспомогательных цепей шкафа; проверка функционирования механизмов шкафа и выдвижного элемента выполнением пяти операции перемещения каждого механизма из ремонтного положения в рабочее и обратно (при этом проверяется правильность работы механизма перемещения, шторочного, фиксаторов, блокировок, скользящих контактов заземления выдвижного элемента с корпусом; измеряется одновременное усилие на рукоятке механизма перемещения выдвижного элемента, на рукоятке управления приводом разъединителя и заземляющего разъединителя).
Усилия измеряют динамометром при медленном вращении или перемещении рукоятки. Направление тяжения динамометра прикладывают к середине захвата рукоятки по касательной к траектории движения рукоятки.
Проверку регулировочных данных коммутационного электрооборудования главной цепи на включение и отключение, измерение скоростей, снятие механических характеристик проводят по указаниям заводских инструкций. Функционирование коммутационного электрооборудования на включение и отключение проверяют при номинальном и минимальном напряжениях на зажимах привода пятью операциями для каждого механизма, для каждого значения параметра и при значениях моментов, усилий и давлений, указанных в нормативно-технической документации или заводских инструкциях.
Кабельные и воздушные линии, подключаемые к КРУ, также подвергают приемочным испытаниям.
Выключатели, трансформаторы тока и напряжения, силовые трансформаторы, разрядники, разъединители, предохранители, аппараты вспомогательных ценен и другую аппаратуру испытывают в объемах, рекомендованных инструкциями на это электрооборудование и аппаратуру, а также в объемах и нормах, приведенных в [8].
После производства всех указанных выше работ перед сдачей КРУ в эксплуатацию убирают из помещения все оборудование и механизмы, используемые при монтаже, производят уборку помещения, мест вокруг шкафов КРУ
Работы по отделке чистых полов к этому времени должны быть закончены. Заключение о пригодности оборудования к эксплуатации дают на основании рассмотрения результатов всех испытании. Результаты всех испытаний оформляют протоколом. Сдачу-приемку в эксплуатацию смонтированного КРУ производят в соответствии с требованиями СНиП 111-33-76 и другими руководящими материалами, утвержденными в установленном порядке [9].
