§ 13.10. ОЧИСТКА ВОДЫ С ИСПОЛЬЗОВАНИЕМ ОБРАТНОГО ОСМОСА
Установка очистки воды с использованием обратного осмоса состоит из отдельных блоков, в каждый из которых входят бачок, насос и мембранный аппарат. Так как осмотическое давление достаточно велико, в установках используются высоконапорные насосы малой производительности.

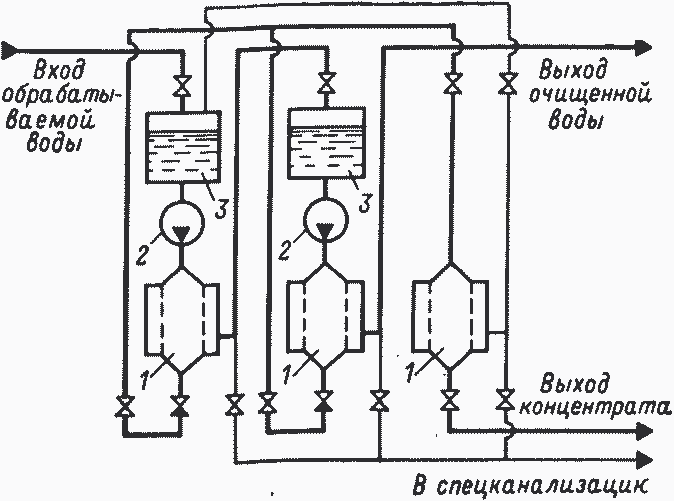

Рис. 13.18. Схема установки очистки воды с использованием метода обратного осмоса: 1 — мембранный аппарат; 2— высоконапорный насос; 3 — бачок
Для увеличения производительности установки блоки соединяются между собой параллельно, а для увеличения коэффициента очистки — последовательно. Число параллельно включенных блоков и последовательно включенных ступеней бывает различным и определяется производительностью установки, загрязненностью исходной воды и необходимой степенью очистки.
Предварительно очищенная от взвешенных частиц исходная вода подается в бачок 3 (рис. 13.18) первой ступени очистки и насосом 2 прокачивается через мембранный аппарат 1. Частично обессоленная вода поступает на вторую ступень очистки, после которой направляется на доочистку для дальнейшего использования в схемах АЭС.
Жидкость после мембранных аппаратов первой и второй ступеней, сконцентрированная примерно в 6 раз, поступает в отдельный аппарат, откуда после уменьшения объема еще в 2—3 раза направляется на дополнительное концентрирование с последующим захоронением.
Отделившаяся в дополнительном мембранном аппарате частично обессоленная вода направляется на вход первой ступени. Опорожнение мембранных аппаратов производится в спецканализацию.
Установку контролируют по давлению воды в мембранных аппаратах и солесодержанию (электропроводности) очищенной воды.
§ 13.11. ОЧИСТКА ВОДЫ с ИСПОЛЬЗОВАНИЕМ ЭЛЕКТРОДИАЛИЗА
Установка для очистки воды электродиализом представляет собой батарею электродиализных аппаратов (или групп аппаратов), включенных параллельно.

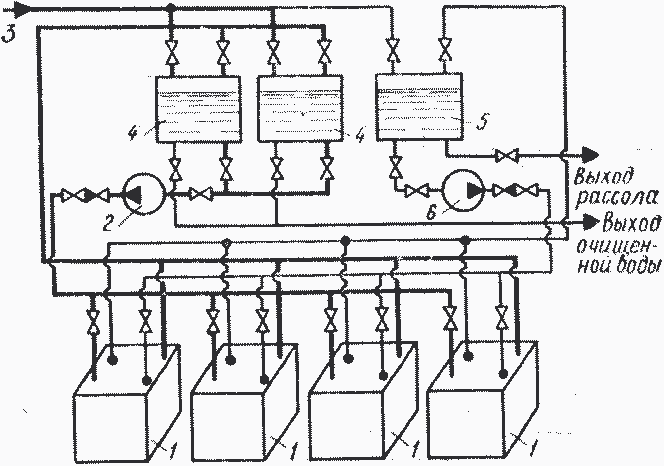

Рис. 13.19. Схема установки очистки воды с использованием метода электродиализа:
- — электродиализатор; 2 — насос обессоливаемой воды; 3 — вход обрабатываемой воды; 4 — бак обессоливаемой воды; 5 — бак рассола; 6 — насос рассола
Количество аппаратов может быть достаточно большим и определиться производительностью каждого, солесодержания исходной воды и необходимой степенью очистки.
Исходной предварительно очищенной от взвешенных веществ водой [92] заполняются два бака 4 (рис. 13.19), затем из одного из них насосом 2 вода направляется во включенные параллельно электродиализные аппараты 1 или блоки, состоящие из групп последовательно соединенных аппаратов, после которых частично обессоленная вода выходит с противоположной по диагонали стороны аппарата и возвращается в тот же бак 4.
Вода циркулирует через электродиализные аппараты до тех пор, пока не будет достигнута необходимая степень очистки. После этого обессоленная вода сливается в сборный бак или открытый водоем (если установка используется для обработки сбросных засоленных вод водоочистки), а бак снова заполняется исходной водой. В это время насос 2 и аппараты подключают ко второму баку 4.
Циркуляция засоленной воды (рассола) осуществляется по самостоятельному замкнутому контуру: бак рассола 5 — насос 6 — электродиализаторы 1 — бак 5. Необходимое солесодержание в рассоле поддерживается посредством продувки бака 5 в дренаж и подпитки исходной водой.
Если установку используют для очистки сбросных вод водоочистки, рассол может быть направлен на вторую ступень обессоливания для увеличения концентрации солей и получения малого объема рассола с целью последующей обработки и захоронения.
Режим работы электродиализаторов, работающих параллельно, характеризуется постепенным снижением солесодержания обессоливаемой воды при некотором оптимальном солесодержании рассола. В связи с этим электрическое сопротивление аппаратов возрастает по мере увеличения степени очистки воды. Регулировка работы установки заключается в поддержании постоянной силы тока при непрерывно возрастающем напряжении.
Контролируют установку по солесодержанию (электропроводности) обессоленной воды и рассола, а также значению электрического тока и напряжению на электродиализаторах.
Вопросы для повторения
- Какие установки СВО и почему принято называть байпасными?
- Почему воду взрыхления фильтров конденсатоочисток собирают и очищают отдельно?
- Для чего производится регенерация борной кислоты?
- В чем заключается преимущество загрузки ФСД конденсатоочисток катионитом и анионитом в соотношении 1 : 2?
- В чем заключаются преимущество и недостаток раздельной регенерации ионитов?
- В чем заключаются преимущество и недостаток очистки горячего конденсата на НИФ?
- Почему очистка продувочной воды на высокотемпературных фильтрах позволяет эффективно удалять из контура МПЦ продукты коррозии?
- Почему горячий дистиллят выпарных аппаратов очищается от масел активированным углем, а не фильтроперлитом?
- Почему кубовый остаток на многокорпусной выпарной установке перетекает из одного аппарата в другой, а не упаривается в каждом аппарате до необходимой концентрации?
- Почему при опасении поступления регенерационных растворов в контур не регенерируется только ФСД?
- Для чего в СВО № 2 и 6 блока с ВВЭР-1000 анионит переводят после регенерации в Н2ВО3-форму?
