Баланс воды и пара двухконтурной АЭС целесообразно рассматривать отдельно для первого и второго контуров.
Вода первого контура главными циркуляционными насосами (ГЦП) прокачивается через реактор и парогенераторы (рис. 1.2), где отдает тепло воде второго контура. После ГЦП, т. с. с напорной магистрали, часть контурной воды с целью очистки от продуктов коррозии и водорастворимых солей поступает на установку внутриконтурной очистки, после которой возвращается в контур.
Организованные протечки первого контура собираются и после переработки на отдельной установке также возвращаются в контур. Вследствие высокой плотности оборудования этого контура, связанной с необходимостью защиты окружающей среды от попадания высокоактивного теплоносителя, неорганизованные протечки здесь чрезвычайно малы и не могут играть существенной роли в балансе воды. Таким образом, можно считать, что первый контур двухконтурной АЭС дебалансной воды не имеет.
Рис. 1.2. Схема движения воды и пара двухконтурной АЭС:
1 — реактор; 2 — парогенератор; 3 — сепаратор-пароперегреватель; 4 — подогреватели низкого давления; 5 —подогреватели высокого давления; 6 — установка очистки продувочной воды парогенераторов; 7 — установка очистки регенерационных и обмывочных вод; 8 — установка очистки организованных протечек; 9 — установка очистки продувочной воды первого контура
Регенерационные и промывочные воды внутриконтурной очистки и установки очистки воды организованных протечек, а также воды от обмывки помещений и оборудования собираются и перерабатываются на выпарных аппаратах спецводоочистки. Туда же направляются регенерационные и промывочные воды qрег с установки очистки продувочной воды парогенераторов второго контура. Сконцентрированные отходы захороняются в ХЖО, а очищенная вода используется для собственных нужд, т. е. для промывки и регенерации фильтров, обмывки оборудования, помещений и т. д. Избыток воды направляется на подпитку второго контура; при недостатке ее для указанных целей используется обессоленная вода.

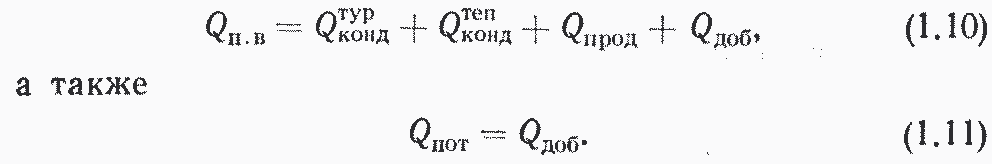

Схема движения воды и пара второго контура (см. рис. 1.2) мало отличается от схемы одноконтурной АЭС. По аналогии можно написать следующий баланс питательной воды:
Приведенные в уравнении (1.10) потоки имеют примерно те же значения, что и для одноконтурной АЭС. Поскольку содержание радионуклидов в воде второго контура не должно превышать санитарно-допустимых норм, неорганизованные протечки второго контура qпрот сбрасываются в промышленно-ливневую канализацию, а пар qпар — в атмосферу. Исключение составляют регенерационные и промывочные воды установки очистки продувочной воды парогенераторов, которые перерабатываются совместно с аналогичными водами установок первого контура. Подпитка второго контура осуществляется обессоленной водой. В добавочную воду входит присос охлаждающей воды qприс в конденсаторах турбин и теплообменниках теплофикационной установки.
Баланс пароводяных потерь второго контура всегда отрицательный и по аналогии с (1.7)
(1.12)
Пароводяные потери второго контура согласно ПТЭ не должны превышать 1 %.
