Подтема 2.
Опрессовка алюминиевых и медных жил методом местного вдавливания, сплошного и комбинированного обжатия
Учебная цель — научить учащихся соединять и выполнять ответвление алюминиевых и медных жил в одно- и двусторонних алюминиевых гильзах методом местного вдавливания, ознакомить с методами сплошного и комбинированного обжатия, в том числе с оконцеванием пиротехническим прессом, научить оконцовывать алюминиевые и медные жилы.

Материально-техническое оснащение.

Инструменты и приспособления: подбираются по прилож. I, II, III и, кроме того, пиротехнический пресс. Материалы: подбираются по прилож. III и, кроме того, гильзы ГАО для одно- и двустороннего заполнения, алюминиевые и медные гильзы ГА и ГМ, алюминиевые и медно-алюминиевые наконечники ГА и ГАМ, кольцевые кабельные наконечники Π1, П2, медные наконечники Т, медная или латунная фольга, технический или медицинский вазелин, кварцевазелиновая паста, влагостойкий лак воздушной сушки, изоляционная лента, шпагат для бандажей.
Учебно-наглядные пособия: инструкционные карты, карты-задания, плакаты, диафильмы и карточки для эпидиаскопа, тематические карточки 3, 4, 5 и 9 (см. прилож. IV), щитки с набором гильз и наконечников всех типов и сечений, справочные таблицы.

Вводный инструктаж.

После того как перед учащимися будет поставлена цель, рекомендуются для обсуждений следующие вопросы:
1. Какими основными механическими свойствами обладают алюминиевые и медные жилы?
2. Какими свойствами обладает оксидная пленка алюминия я как ее можно разрушить механическим путем?
3. Как обеспечивается надежный электрический контакт при опрессовке алюминиевых и медных жил?
4. В чем заключается метод опрессовки местным вдавливанием?
5. В чем заключается метод опрессовки сплошным и комбинированным обжатием?
6. Чем обусловлено применение медно-алюминиевых наконечников?
7. В какой технологической последовательности выполняют опрессовку алюминиевых жил?
8. В какой технологической последовательности выполняют опрессовку медных жил?
9. Как отражается на надежности электрического контакта правильность выбора инструмента, чистота контактных поверхностей, степень обжатия и надежность герметизации места опрессовки?
10. Каким образом контролируется качество опрессовки?
11. Как правильно организовать рабочее место для обеспечения высокого качества и производительности труда, рациональной затраты физических усилий и соответствия требованиям безопасности труда?
12. В чем заключается метод -оконцевания однопроволочных алюминиевых жил выпрессовкой контактной лапки на конце жилы?
Затем мастер должен проверить, хорошо ли знают учащиеся правила эксплуатации инструмента и механизмов для опрессовки, а также способы опрессовки и обжатия и область их применения.

Упражнения учащихся и текущий инструктаж.

Упражнение 1. Выполнить соединение или ответвление однопроволочных алюминиевых жил сечением 2,5—10 мм2 с применением гильз ГАО так, как показано в инструкционной карте (табл. 2).
Упражнение 2. Соединить две многопроволочные алюминиевые Жилы в гильзе ГА.
Упражнение 3. Оконцевать однопроволочную или многопроволочную алюминиевую жилу трубчатым алюминиевым (ГА) или медно-алюминиевым (ГАМ) наконечником.
Упражнение 4. Выполнить оконцевание алюминиевых жил методом комбинированного обжатия.
Упражнение 5. Соединить две медные жилы сечением 2,5 мм2 обжатием гребенчатым пуансоном и матрицей;
снять изоляцию с концов многопроволочных медных жил на расстоянии 20—22 мм;
уложить жилы внахлестку или параллельно без скручивания; обернуть соединение двумя-тремя слоями медной или латунной фольги толщиной 0,2 мм;

Таблица 2
Опрессовка однопроволочных алюминиевых жил в гильзах
Инструкционная карта. Опрессовка однопроволочных алюминиевых жил в гильзах ГАО
Пресс-клещи ГКМ (а), впрессованное соединение с односторонний (б) и двусторонним (в) заполнением гильзы, сменные матрицы (г).
Область применения: лучший способ для соединения и ответвления алюминиевых жил (сечением 2,5—10 мм2) проводов напряжением до 2 кВ и кабелей до 1 кВ.
Учебная цель:  изучить устройство и правила эксплуатации пресс-клещей ГКМ или ПК-1М (ПК-1), ПК-2М (ПК-2); научиться подбирать гильзы с одно- и двусторонним заполнением в зависимости от
суммарного сечения соединяемых жил и условий соединения; освоить приемы и способы опрессовки алюминиевых жил сечением 2,5—10 мм в гильзах ГАО.
Требования: лунки от вдавливания должны располагаться на одной линии вдоль оси гильзы, а остаточная толщина в месте вдавливания соответствовать данным, приведенным в таблице в конце карты.
Инструменты и приспособления: пресс-клещи ГКМ или ПК-1М (ПК-1), ПК-2М (ПК-2), инструмент или приспособление для определения глубины вдавливания, комбинированные плоскогубцы, монтерский нож, стальная щетка из кардоленты, стальной ершик, кусачки, клещи для снятия изоляции КСИ-1.
Материалы: наждачная бумага или стеклянная шкурка, изоляционная лента, влагостойкий лак, чистая тряпочка или ветошь, бензин, кварцевазелиновая паста, изолирующие колпачки.
Продолжение табл. 2


Эскиз и наименование операции       Указание и пояснение

Выбрать гильзы по таблице. При суммарном сечении рабочих жил меньше номинального внутреннего диаметра гильзы вводят дополнительные жилы, как показано на эскизе
Гильзы ГАО изготовляют с одно- или двусторонним заполнением, на что указывает цифра 1 или 2 в конце обозначения гильзы (например, ГАО-4-1, ГАО-4-2)
Гильзы с односторонним заполнением чаще всего используют для соединения жил в ответвительных коробках

Определение суммарного сечения жил и выбор гильзы с одно- или двусторонним вводом проводов



Подбор инструмента для опрессовки и установка его в механизме

Рабочий инструмент выбрать по справочной таблице, помещенной в конце инструкционной карты

Снять изоляцию с помощью специальных клещей или ножом
Зачистить оголенные участки жил наждачной бумагой или стеклянной шкуркой под слоем технического вазелина или кварцевазелиновой пасты
Протереть зачищенные жилы я смазать их немедленно чистой кварцевазелиновой пастой
Подготовить необходимое количество отрезков жил длиной чуть больше гильзы для заполнения пустот, зачистить и смазать их кварцевазелиновой пастой

Эскиз и  наименование операции

Указание и  пояснение

Зачистить внутреннюю поверхность гильзы до блеска поступательным я движениями ершика, смазанного техническим вазелином
Протереть гильзу снаружи и изнутри тканью, смоченной бензином

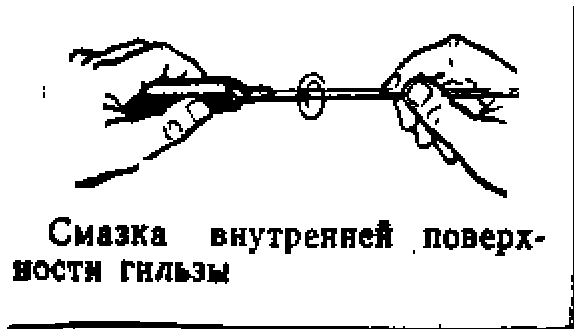

После протирки внутренней поверхности гильзы немедленно умазать ее кварцевазелиновой пастой
Кварцевазелиновую пасту накосят с помощью чистой сухой палочки поступательно-круговыми движениями

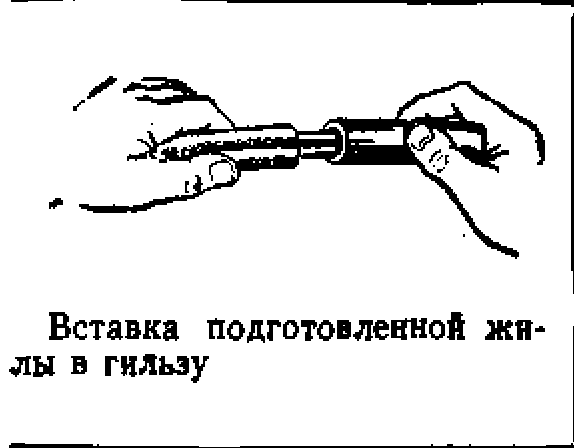

Проверить заполнение гильзы жилами.
При необходимости дополнительно заполнить гильзу жилами, изогнув нужное их количество, или вставить отрезки жил в гильзу так, чтобы внутри ее не было пустот

Одностороннюю гильзу опрессовать одним вдавливанием, а двустороннюю — двумя. При работе пользуются инструкцией по применению пресс-клещей и строго соблюдают правила безопасности труда

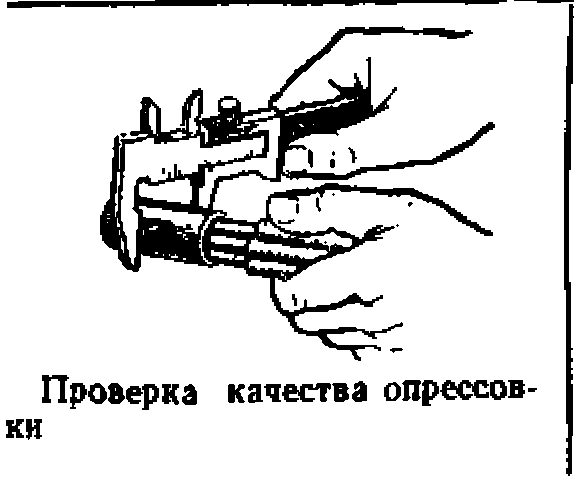

Остаточная толщина в месте опрессовки должна соответствовать данным, приведенным в таблице.
При недостаточной глубине вдавливания опрессовку следует повторить и убедиться, что матрица и пуансон выбраны правильно

 Эскиз и наименование операции

Указание и пояснение

Изолировать место опрессовки полиэтиленовым колпачком К-Ι, K-II при использовании гильз ГАО-4-1 и ГАО-5-1 или липкой изоляционной лентой с перекрытием заводской изоляции жил

Изолировка места опрессовки




Выбор гильз для опрессовки алюминиевых жил сечением 2,6—10 мм:
затянуть слои фольги плотно вокруг жил; вставить в клещи ПК-2 гребенчатые пуансоны и матрицу; обжать соединение; проверить качество обжатия.
Упражнение 6. Соединить медные жилы в гильзах ГМ: снять изоляцию с конца жилы на длине 15—35 мм в зависимости от сечения жилы;
зачистить очищенный от изоляции конец жилы до блеска;

подобрать гильзу в зависимости от сечения соединяемых жил; зачистить внутреннюю поверхность гильзы до металлического блеска;
подобрать и подготовить инструмент (механизм) для опрессовки;
опрессовать соединение двумя вдавливаниями (по одному на каждый конец жилы);
проверить‘качество опрессовки; заизолировать соединение.
Упражнение 7.
Оконцевать жилу. Операции при оконцевании аналогичны указанным в упражнении 5.
Упражнение 8. Ознакомиться с устройством пиротехнического пресса и технологией выпрессовки контактной лапки на конце алюминиевой однопроволочной жилы сечением 25—95 мм2 и с его помощью научиться определять качество оконцевания (см, тематическую карту 9 в прилож, IV).

Текущий инструктаж.

Здесь мастеру следует обратить особое внимание на следующие стороны деятельности учащихся:
умение самостоятельно подобрать инструмент, приспособление, пресс и другое оборудование для опрессовки;
умение пользоваться справочными таблицами, средствами письменного инструктирования;
знание областей применения каждого способа соединения или оконцевания опрессовкой.
Необходимо тщательно выполнить зачистку алюминиевой жилы под слоем вазелина или кварцевазелиновой пасты, особенно в случае многопроволочных алюминиевых жил.
При опрессовке нужно следить за степенью обжатия. Нельзя допускать чрезмерного давления, превышающего предел упругости алюминия, в результате чего металл начнет «течь», а переходное сопротивление может даже повыситься. Из-за недостаточного обжатия, в свою очередь, может увеличиться переходное сопротивление, в результате чего возникает перегрев во время эксплуатации. Здесь решающую роль играет правильно подобранный инструмент и умение учащихся контролировать остаточную толщину после опрессовки в месте вдавливания. Лунки от вдавливания должны располагаться соосно и симметрично.
При выполнении соединения и ответвлений однопроволочных алюминиевых жил в гильзах ГАО очень важной является операция заполнения отрезками проволочек свободного пространства. Учащиеся должны заполнять гильзу предельно плотно, а проволочки также тщательно обрабатывать, как и гильзы. Лучше, когда гильзу заполняют не отдельными проволочками, а изогнутыми излишками самой жилы.
Надо следить, чтобы при опрессовке в гильзах жилы были вставлены до упора торцами и точно по середине гильзы.
При выполнении соединения и ответвления медных жил сечением 2,5 мм2 обжатием нужно проследить, чтобы учащиеся сжимали клещи до упора матрицы и пуансона друг в друга, при этом соединение не должно иметь трещин в фольге. Изоляция места соединения (оконцевания) должна обеспечивать герметичность. В остальном же мастеру следует самостоятельно определить цель обходов во время упражнений учащихся.
Заключительный инструктаж. Проводится он в обычном порядке. Можно сделать несколько продольных и поперечных разрезов места опрессования и на их примере проанализировать качество контакта.
