В маслонаполненных кабелях бумажная изоляция пропитывается минеральным маловязким маслом. Давление масла в кабеле благодаря наличию специальных подпитывающих устройств поддерживается на определенном уровне.
Маслонаполненные кабели выпускают низкого и среднего давления.
На напряжение 110 кВ изготавливают кабели низкого давления, предназначенные для длительной работы при давлении 1 кГ/см; на напряжение 110—220 кВ — среднего давления (3 кГ/см). конструкции маслонаполненных кабелей низкого и среднего давления не имеют принципиальных различий.
На рис. 8 приведена конструкция маслонаполненного кабеля среднего давления.
Токопроводящую жилу изготовляют из фасонных медных луженых проволок. Применение фасонных проволок дает возможность образовать в центре жилы канал для прохождения масла и получить жилу с более гладкой наружной поверхностью. Лужение проволок применяют для обеспечения большей чистоты поверхности проволок и для исключения непосредственного контакта масла с медью, которая является ускорителем старения масла.
Токопроводящая жила имеет два повива: первый из Ζ-образных проволок, второй из сегментных проволок. Поверх жилы накладывают экран из полу проводящей бумаги.
Изоляцию маслонаполненных кабелей изготовляют из высоковольтной кабельной бумаги. Для более равномерного распределения напряженности по сечению кабеля используют  бумагу различной толщины, более тонкую у жилы и более толстую у оболочки.
Маслонаполненный кабель среднего давления

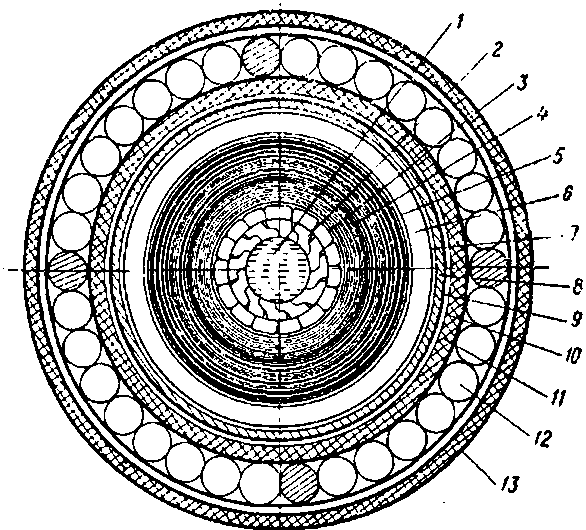

Рис. 8. Маслонаполненный кабель среднего давления: 1 —  маслопроводящий канал; 2  —  токопроводящая жила; 3  —  экран из трех лент полупроводящей бумаги; 4  —  бумажная изоляция; 5  —  экран из полупроводящей бумаги; 6  —  оболочка из медистого свинца; 7  —  битумный состав; 8  —  ленты из поливинилхлоридного пластиката; 9  —  усиливающий покров; 10 —  то же, что и 8, 11 —  подушка; 12  —  проволочная броня; 13  —  защитный противокоррозионный покров

Изоляции маслонаполненных кабелей пропитывают специальным маслом марки МН-1 типа трансформаторного с низкой температурой застывания (ниже минус 45° С).
Поверх бумажной изоляции накладывают экран из полупроводящей и металлизированной бумаги.
Оболочку кабеля изготовляют из меднистого свинца. Маслонаполненные кабели среднего давления в связи с возможностью разрыва оболочки имеют усиливающий покров в виде двух медных твердокатаных лент толщиной 0,2 м.
Броня маслонаполненных кабелей состоит из стальной круглой проволоки диаметром 4 или 6 мм, ее защищают противокоррозионным покровом. Маслонаполненные кабельные линии подпитывают с помощью специальной аппаратуры (баков питания или баков давления), присоединяемой к концевым и стопорным муфтам.
На напряжение 220—500 кВ применяют кабели в стальных трубах с маслом высокого давления (12—15 кГ/см2 ). Токопроводящие жилы таких кабелей выполняют из медных или алюминиевых круглых проволок, экранируемых пол у проводящей бумагой. Изоляция выполнена из высоковольтной бумаги различной плотности, пропитанной специальным маслом.
Бумажную изоляцию экранируют лентами полупроводящей бумаги и медными перфорированными лентами. По медным лентам для предохранения их от повреждений при затягивании кабелей в трубопровод накладывают спиралью две медные полукруглые проволоки скольжения.
Для защиты изоляции от увлажнения при транспортировании и хранении поверх проволок скольжения накладывают свинцовую оболочку, которую разрезают и снимают при затягивании кабеля в трубопровод.
Кабельные линии в стальных трубах с маслом под давлением в отличие от линии маслонаполненных кабелей, пропитанных жидким минеральные маслом, не имеют стопорных муфт и распределенной по трассе подпитывающей аппаратуры. Подпитку линий осуществляют с помощью автоматической насосной установки, расположенной на одном из концов линии.

Рис. 9. Газонаполненный кабель на напряжение 35 кВ: 1 - канал для газа: 2  —  токопроводящая жила: 3  — экран из полупроводящей бумаги; 4  —  изоляция из пропитанной кабельной бумаги; 5  —  свинцовая оболочка; 6 — 8  —  усиливающие и защитные покровы

Газонаполненные кабели имеют обедненно-пропитанную изоляцию. Электрическая прочность такой изоляции повышается путем заполнения пустот в ней газом (обычно чистым азотом) повышенного давления.

В СССР имеются газонаполненные кабели низкого (1 кг/см2 ) и среднего (3 кг/см2 ) давления на напряжение 35 кВ.
На рис. 9 представлен разрез одножильного газонаполненного кабеля среднего давления на напряжение 35 кВ. Токопроводящую жилу кабеля изготовляют из Ζ-образных медных проволок, образующих в центре жилы газопроводящий канал. Изоляция жилы выполнена из высоковольтной кабельной бумаги с обедненной пропиткой. Поверх жилы и изоляции наложены экраны из полу проводящей бумаги. Оболочка кабеля из меднистого свинца усилена медными твердокатаными лентами. Кабель защищают ленточной броней (при подземной прокладке) или проволочной броней (при подводной прокладке), покрытых противокоррозионным составом.
Подпитку газонаполненных кабельных линий производят от баллонов с очищенным азотом, присоединяемых к концевой муфте.
Электрическая прочность газонаполненных кабелей ниже, чем у маслонаполненных кабелей, но преимуществом газонаполненных кабелей является более простая аппаратура подпитывающих устройств и применение дешевого газа вместо дорогостоящего масла.
