Для оконцевания кабелей с бумажной пропитанной изоляцией в сухих помещениях на напряжение до 6 кВ включительно применяют концевые заделки в резиновых перчатках (рис. 43).
Резиновые перчатки с приклеенными резиновыми трубками в комплекте с материалами, необходимыми для монтажа, выпускают заводы Главэлектромонтажа Минмонтажспецстроя СССР.
После разделки конца кабеля, припайки провода заземления и намотки поверх фазовой изоляции вразбежку липкой поливинилхлоридной ленты на кабель надевают резиновую
перчатку вместе с трубками. До надевания тело перчатки отворачивают на ширину хомута, закрепляющего перчатку на кабеле, с помощью плоскогубцев. Для облегчения натягивания перчатки до ее надевания разделанный конец кабеля смазывают неувлажненной прошпарочной массой или техническим вазелином.
На отогнутом участке перчатки и на участке оболочки, на котором осуществляют приклеивание перчатки, после протирания их чистой тряпкой, смоченной в бензине, создают шероховатую поверхность при помощи напильника или щетки из кардоленты.

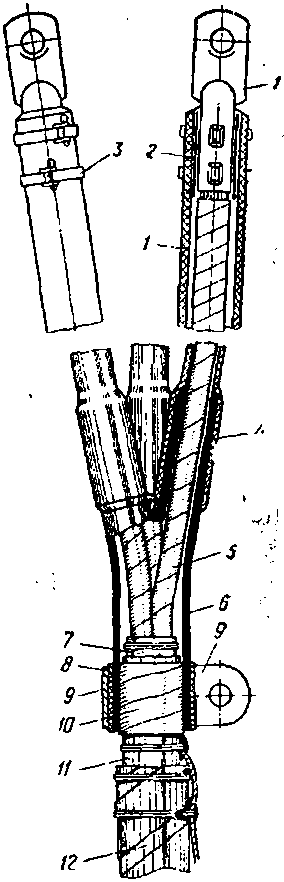

Рис. 43. Концевая заделка кабеля в резиновой перчатке:
1 — наконечник; 2 — подмотка резиновой лентой; 3 — бандаж; 4 — резиновая трубка; 5 — жила кабеля; 6 — перчатка; 7 — поясная изоляция кабеля; 8 — подмотка прорезиненной лентой; 9 — хомут; 10 — уплотнение маслостойкой резиновой лентой; 11 — оболочка; 12 — броня
Тело перчатки к оболочке приклеивают клеем № 88Н, который наносят как на отогнутую поверхность перчатки, так и на оболочку кабеля. Обезжиренные и шероховатые поверхности обеспечивают достаточную надежность склеивания.
Если диаметр оболочки кабеля меньше внутреннего диаметра перчатки, то для создания надежного уплотнения на оболочку в месте надевания перчатки подматывают ленту из маслостойкой резины с промазкой каждого слоя клеем № 88Н.
После подсыхания клея (примерно через 5 мин) тело перчатки отгибают на подмотку из ленты. Глубина насадки перчатки на оболочку кабеля в зависимости от сечения и напряжения кабеля* 30—38 мм.
Уплотнение перчатки на оболочке кабеля достигается путем установки хомута или наложением двух бандажей по четыре витка из мягкой оцинкованной проволоки диаметром 1 мм, под которыми предварительно делают подмотку из двух слоев прорезиненной ленты.
Для оконцевания жил кабеля наконечниками концы трубок, предварительно смазанные вазелином или солидолом, отворачивают при помощи круглогубцев на участке, равном длине трубчатой части наконечника плюс 8 мм.
* Заводы выпускают девять типоразмеров перчаток, выбор которых осуществляют в зависимости от напряжения и сечения кабеля.
Подогрев в этом случае осуществляется теплым воздухом, температура которого не более 60—70° С, от воздуходувки или в восходящем потоке теплого воздуха от пламени паяльной лампы или пропановой горелки.
На отогнутом участке трубки и на цилиндрической части наконечника после их обезжиривания создают шероховатую поверхность, и с помощью клея № 88Н приклеивают трубку к наконечнику. При необходимости уплотнение трубки на наконечнике выполняют с помощью маслостойкой резины таким же образом, как и перчатки на оболочке кабеля.
На поверхность резиновых трубок у наконечников накладывают два специальных бандажа из стальных оцинкованных полосок, а при их отсутствии — два бандажа из четырех витков медной проволоки диаметром 1 мм.
Заделку на металлической конструкции закрепляют хомутом, который устанавливают на броне кабеля ниже припайки провода заземления.
Несмотря на то что для изготовления перчаток применяют масло- и озоностойкую резину, в корешке ее заделки после монтажа остается большое количество воздуха, которое уменьшает электрическую прочность заделки.
Для устранения этого недостатка в настоящее время проводят экспериментальную проверку по подбору состава для заполнения корешка заделки.
