Конструкции и основные размеры концевых муфт наружной установки для кабелей с пластмассовой изоляцией на напряжение 1, 6 и 10 кВ приведены на рис. 61.
Муфта представляет собой эпоксидный корпус в виде конуса, отливаемого на месте монтажа для герметизации корешка разделки кабеля. На жилах кабеля выполнена усиливающая двухслойная подмотка из хлопчатобумажных лент, промазанных эпоксидным компаундом, поверх которой для увеличения мокроразрядных характеристик наклеены эпоксидные изоляторы по одному на фазу при напряжении кабеля до 1 кВ и по 2 — 3 на фазу при напряжении 6 и 10 кВ.
Эпоксидные изоляторы изготавливают в заводских условиях, их размеры зависят от сечения и напряжения кабеля.
Монтаж муфты осуществляют следующим образом. После разделки конца кабеля монтируют заземление муфты при помощи медного гибкого провода. В концевых муфтах для кабелей на напряжение 1 кВ провод заземления припаивают к броне кабеля.

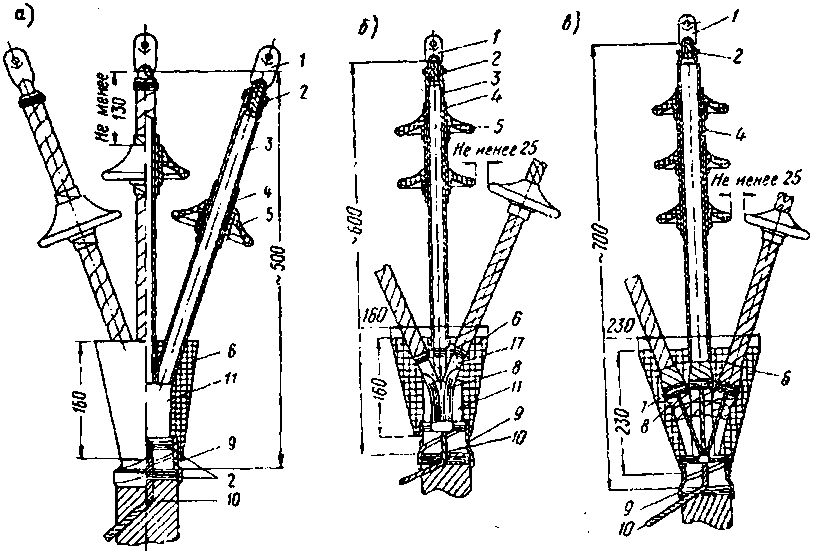

Рис. 61. Концевая муфта наружной установки для кабеля с пластмассовой изоляцией:
а — на напряжение до 1 кВ; б — на напряжение 6 кВ, в — на напряжение 10 кВ; 1 — наконечник; 2 — бандаж; 3 — фазная подмотка; 4 — уплотняющая подмотка; 5 — изолятор; 6 — корпус муфты; 7 — полупроводящие ленты по фазе; 8 — ленты металлического экрана; 9 — герметизирующая подмотка; 10 — провод заземления; 11 — шланг (оболочка) кабеля
Конструкция кабелей на напряжение 6 и 10 кВ предусматривает наличие металлического экрана поверх изоляции жил. В этом случае провод заземления припаивают также и к лентам экрана. Ленты металлического экрана в муфтах для кабелей на напряжение 10 кВ накладывают поверх конусной подмотки. Конусную подмотку выполняют из липкой поливинилхлоридной или полиэтиленовой ленты, она увеличивает толщину изоляции в наиболее опасном месте и выравнивает напряженность электрического поля.
Для обеспечения адгезии поливинилхлоридной оболочки с эпоксидным компаундом ступень ее на длине 70 мм, которая будет впоследствии соприкасаться с компаундом, обрабатывают напильником и покрывают клеем ПЭД-Б. У кабелей с поливинилхлоридной изоляцией этим же клеем покрывают по всей длине изоляцию жил.
Полиэтиленовая изоляция, даже если ее промазать клеем ПЭД-Б, не будет иметь адгезии с компаундом. Ее поверхность для обеспечения связи с компаундом при наложении усиливающей подмотки предварительно обрабатывают грубым напильником.
Через 20—30 мин после того, как высохнет клей ПЭД-Б, на изоляцию кабеля накладывают двухслойную подмотку из киперной ленты с промазкой каждого слоя эпоксидным компаундом. Ленты накладывают с 50%-ным перекрытием от корешка разделки или конусной подмотки по всей длине жилы, не доходя 20—25 мм до места обреза изоляции.
На жилах кабеля отмечают места установки изоляторов. В этих местах производят подмотку киперной лентой с промазкой эпоксидным компаундом до размера внутреннего диаметра изолятора. Перед установкой внутренняя поверхность отверстий изоляторов должна быть обезжирена, зачищена и смазана эпоксидным компаундом.
Изоляторы устанавливают на жилах кабеля на расстоянии 100 мм в муфтах для кабелей на напряжение 6 кВ и 85 мм в муфтах на напряжение 10 кВ.
Затем выполняют оконцевание жил кабеля наконечниками. На оголенных участках жил в зазорах между срезом изоляции и торцом наконечника с заходом на близлежащие участки изоляции и трубчатую часть наконечника делают подмотку из киперной ленты, промазанной эпоксидным компаундом.
Такую же подмотку выполняют на броне кабеля или на поливинилхлоридной оболочке (в случае отсутствия брони).
Корпус муфты отливают на месте монтажа в съемной форме.
Для оконцевания кабелей с пластмассовой изоляцией на напряжение 1 и 6 кВ могут быть применены и эпоксидные концевые муфты типа КЭН. Типоразмер этих муфт в зависимости от напряжения и сечения жил кабеля выбирают по табл. 8.
Таблица 8
Выбор типоразмера муфт
| Типоразмер муфты | Сечение кабеля в мм при напряжении | |
1 кВ | 6 кВ | |
КЭН 1-I | 2,5— 70 | — |
КЭН 1-II | 95—150 | — |
КЭН 10-I | — | 10— 95 |
КЭН 10-II | — | 120—150 |
