Рулоны* из пропитанной кабельной бумаги применяют для восстановления заводской изоляции жил при монтаже концевых, свинцовых и латунных соединительных и стопорных муфт на кабелях с бумажной изоляцией.
Рулоны поставляют вместе с бобинами из хлопчатобумажной пряжи, предназначенной для закрепления роликов и рулонов после их намотки, в виде комплектов в герметично запаянных банках из белой жести, залитых маслоканифольным составом.

*В монтажной практике рулоны из лент кабельной бумаги шириной 5, 10 и 25 мм называют роликами.

В табл. 2 приведены данные для выбора комплектов в зависимости от типа и размера муфт (напряжение и сечение кабеля).
Изготовляют рулоны из кабельной бумаги марки К-12. Перед упаковкой их перевязывают хлопчатобумажной пряжей или подклеивают декстрином, подвергают сушке под вакуумом и пропитке маслоканифольным составом. В рулонах не должно быть складок, надорванных и измятых мест, склейки и загрязнения.
Перед применением вскрытые банки с рулонами прогревают в масляной ванне до 80° С и проверяют бумажные ленты с тем, чтобы убедиться в отсутствии в них влаги таким же способом, как и бумажную изоляцию кабеля, т. с. в разогретом до 150° С парафине. Для извлечения рулонов и бобин из банки с маслоканифольным составом пользуются чистым и сухим металлическим крючком.
При пользовании комплектом должны быть приняты меры для предохранения его от увлажнения. Маслоканифольный состав должен полностью перекрывать рулоны, оставшиеся в банке до момента их извлечения непосредственно перед намоткой. Верхние два-три слоя ленты удаляют перед началом подмотки бумаги на жилу кабеля.
Рулоны с лентой шириной 5 и 10 мм применяют для изоляции оголенных участков жил между соединительными гильзами и ступенчатой разделкой заводской изоляции жил, а также для изоляции поверх гильз до уровня внешней поверхности заводской изоляции жил. Рулоны с лентой шириной свыше 50 мм применяют для подмотки дополнительной изоляции поверх заводской изоляции жил, а также для подмотки в соединительных и стопорных муфтах на напряжение 6—35 кВ.

Таблица 2
Комплекты бумажных рулонов для монтажа кабельных муфт


Тип и размер кабельных муфт

№ комплекта

Размеры банок в мм

Количество бобин хлопчатобумажной | пряжи

Количество рулонов1 при их ширине в мм

Диаметр

высота

5

10

25

50

125

150

200

250

300

Соединительная свинцовая муфта типоразмера МС-60 и МС-70................................................

5

99

250

1

6

10

4

1





3





Соединительная свинцовая муфта типоразмера МС-80 и МС-90...............................................

6

90

250

1

8

12

4

1

4

Соединительная свинцовая муфта типоразмера МС-100 и МС-110..................................

7

99

330

1

10

14

4

1

5

1

Однофазная соединительная муфта для кабелей на напряжение 35 кВ............................

8

J53

330

4

10

30

3

8

Три концевые однофазные муфты на напряжение 35 кВ.............................................

10

99.

330

3

















6

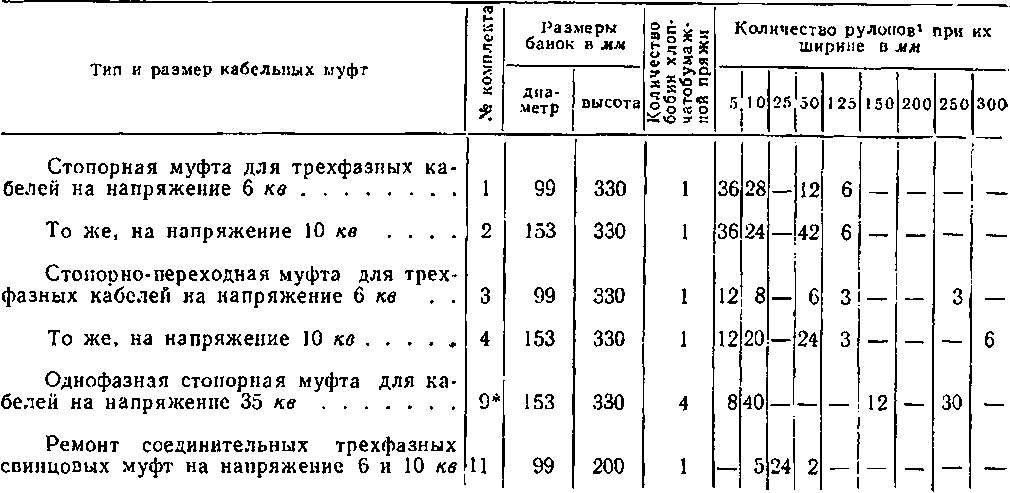

Продолжение табл. 2

1  Длина ленты в каждом рулоне 5 м.
2 Комплект № 9 упаковывают в две банки с равномерным распределением по ним всех рулонов и пряжи.
