Для оконцевания кабелей на напряжение 35 кВ на внутренних установках до последнего времени применяли концевые муфты наружной установки типа КОН-35. В настоящее время закончена экспериментальная проверка и осуществляется опытное внедрение эпоксидных концевых муфт внутренней установки на напряжение 35 кВ (рис. 48).

Эпоксидная концевая муфта

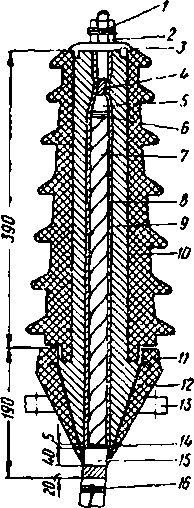

Рис. 48. Эпоксидная концевая муфта для кабелей на напряжение 35 кВ (одна фаза)
1  —  наконечник; 2  —  гайка; 3  — крышка; 4  —  жила; 5  —  конусный срез изоляции; 6 —  бандаж из суровых ниток; 7  — изоляция жилы; 8  —  подмотка из стеклоизоляционной ленты; 9  — залитый эпоксидный компаунд;     10  —  эпоксидный изолятор; 11  —  эпоксидный конус; 12 —  металлический экран; 13 —  фланец; 14  — ступень полупроводящей бумаги; 15 —  оболочка кабеля; 16 —  провод заземления

Муфта состоит из предварительно отлитого эпоксидного корпуса, внутри которого размещен металлический конусный экран, выведенный наружу эпоксидного конуса.

Разделку конца кабеля выполняют обычным способом. Длину участка кабеля, на котором удаляют броню и джутовый покров, выбирают  по месту, но не менее 900 мм с учетом допустимого радиуса изгиба жил,
С конца жилы на участке длиной 55 мм снимают оболочку изоляции и производят оконцевание жил наконечниками. От торца наконечника на расстоянии 540 мм удаляют оболочку с жил кабеля и полупроводящую бумагу. При этом у края обреза оболочки вместо ее разбортовки оставляют полоску полупроводящей бумаги шириной 5 мм, которая обеспечивает равномерное распределение электрического поля в этом месте.
Всю разделку и наконечники тщательно обезжиривают ацетоном или авиационным бензином. Через всю разделку, начиная от цилиндрической части наконечника, с заходом на 40 мм. на оболочки кабеля, выполняют герметизирующую подмотку в два слоя сухой стеклоизоляционной лентой с 50%-ным перекрытием и промазкой каждого слоя эпоксидного компаунда.
На разделанные и подготовленные концы кабеля надевают фланцы, конусы с экранами и изоляторы. Муфту устанавливают таким образом, чтобы металлическая оболочка находилась внутри нее на глубине не менее 40 мм. Конец экрана, выпущенный из эпоксидного конуса, припаивают к оболочке кабеля, чем достигается надежная герметичность муфты в этом месте.
Металлический фланец крепят к основной конструкции и муфту заливают эпоксидным компаундом. После заливки на изолятор надевают крышку, которую закрепляют на муфте гайкой.
Металлические экраны, оболочки и броню кабеля заземляют обычным способом.
