Карты типовой организации труда занимают большое место в производстве электромонтажных работ. Они содержат практические условия улучшения организации труда на научной основе. Эти карты рассматривают, как составную часть планов НОТ и разрабатывают на основании указаний Госстроя СССР и плана типового проектирования. Мастер должен научить учащихся пользоваться технологическими картами типовой организации труда. Поскольку подробно изложить этот вопрос в настоящем пособии невозможно, рассмотрим лишь пример такой карты при монтаже внутрицехового освещения лампами накаливания со светильниками на кронштейнах или трубчатых подвесках с прокладкой изолированных проводов на изоляторах.

Эта карта обычно содержит основные указания, в том числе область применения электропроводок, технико- экономические показатели, технологию монтажа электропроводки на монтажно-заготовительном участке (МЗУ) и непосредственно в воне монтажа. На МЗУ производится заготовка электропроводки вплоть до сборки узлов (см. рис. 31, е).

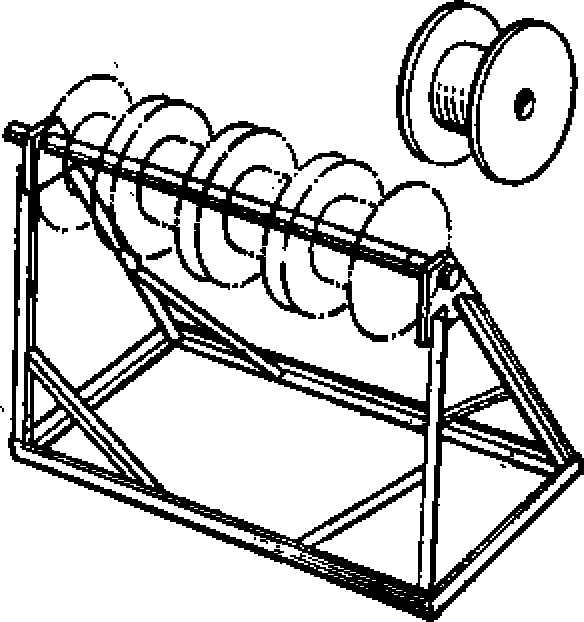

Рис. 49. Приспособление для раскатки проводов

Рис. 50. Схема монтажа электрической сети
Непосредственно в зоне монтажа электропроводку монтируют в такой последовательности. Под первой фермой на нулевой отметке устанавливают приспособление (рис. 49) для раскатки проводов, на которые в определенной последовательности надевают инвентарные кассеты с заготовленными проводами. После этого вдоль оси ферм раскладывают заготовленные комплектные узлы со смонтированным светильником. Гидроподъемник или другой подъемный механизм устанавливают под второй (от начала линии) фермой (рис. 50). Электромонтажник 1 с помощью приспособления поднимает вверх комплектные узлы, которые, подает электромонтажник 3.

На конструкцию с изоляторами надевают специальный инвентарный лоток, а затем поднимают и переносят приготовленные электромонтажником 4 провода. Электромонтажник 4 находится у приспособления для

раскатки проводов. Затем гидроподъемник переезжает к третьей ферме, и весь процесс повторяется. После установки комплектного· узла со светильником и конструкции с изоляторами на первой ферме электромонтажники 1 и 2 вытягивают провода и крепят их со второго, конца, а гидроподъемник передвигается вдоль линии. Во время снятия инвентарных лотков, подматывания лентой и закрепления проводов в промежуточные держатели, подсоединения светильников сжимами к проводам линии и ввертывания ламп электромонтажники 3  и 4 переносят и устанавливают по оси следующей линии приспособление для раскатки проводов и раскладывают под каждой фермой комплектные узлы.
