РАЗДЕЛ ДВАДЦАТЬ ШЕСТОЙ
ТОКОВЫЕ НАГРУЗКИ НА КАБЕЛИ, ПРОВОДА И ШНУРЫ
26-1. ДЛИТЕЛЬНО ДОПУСТИМЫЕ ТОКОВЫЕ НАГРУЗКИ НА НЕИЗОЛИРОВАННЫЕ ПРОВОДА
Допустимые длительные токовые нагрузки на неизолированные провода (марок А, АС, АСО, АСУ, М, МП, Б и БС) при предельной температуре нагрева 70° С и окружающей температуре 25° С приведены в табл. 26-1.

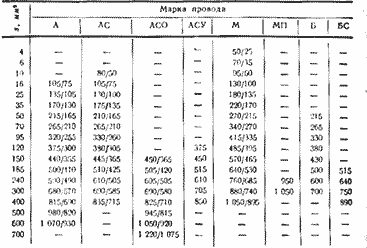

Таблица 26-1
Допустимые длительные токовые нагрузки (а) на провода марок А, АС, АСО, АСУ, М, МП, Б и БС
В знаменателе приведены допустимые токовые нагрузки при прокладке провода в помещениях.
26-2. ДЛИТЕЛЬНО ДОПУСТИМЫЕ ТОКОВЫЕ НАГРУЗКИ НА СИЛОВЫЕ КАБЕЛИ С БУМАЖНОЙ ПРОПИТАННОЙ ИЗОЛЯЦИЕЙ
Допустимые длительные токовые нагрузки на силовые кабели примяты в соответствии с допустимыми температурами нагрева жил не более: 80° С для напряжений 1 и 3 кВ, 65° С для 6 кВ, 60° С для 10 кВ и 50° С для 20 и 35 кВ.
Допустимые длительные токовые нагрузки на кабели, проложенные в земле, приняты из расчета прокладки в траншее на глубине 0,7—1,0 м не более одного кабеля при температуре земли 15° С и удельном тепловом сопротивлении земли 120 ат · см/град.
Допустимые длительные токовые нагрузки на кабели, проложенные в воздухе, приняты для расстояний между кабелями при прокладке их внутри и вне зданий и в туннелях не менее 36 леи, а в каналах — не менее 50 мм при любом числе проложенных кабелей и температуре воздуха 25° С.
Допустимые длительные токовые нагрузки на кабели, проложенные в воде, приняты из расчета температуры воды 15° С.
Допустимые длительные токовые нагрузки на одиночные кабели, прокладываемые в трубах в земле без искусственной вентиляции. приняты одинаковыми с кабелями, прокладываемыми в воздухе.
Допустимые длительные токовые нагрузки при смешанной прокладке кабелей принимают по участкам трассы с наихудшими тепловыми условиями, если длина его более 10 м.
Допустимые длительные токовые нагрузки при прокладке нескольких кабелей в земле и трубах с расстоянием между ними 100, 200 и 300 мм снижают путем введения поправочных коэффициентов, приведенных в табл. 26-2. Резервные кабели при этом не учитывают.
Допустимые длительные токовые нагрузки на кабели, прокладываемые в земле, приведены в табл. 26-3. прокладываемые в воздухе — в табл. 26-4, прокладываемые в воде — в табл. 26-5. на кабели с отдельно освинцованными жилами, прокладываемые в земле, в воздухе и в воде —в табл. 26-6, на кабели с обедненно-пропитанной изоляцией — в табл. 26-7, и на кабели в обшей свинцовой оболочке на напряжение 6 кВ с обедненно-пропитанной изоляцией, прокладываемые в земле, в воздухе и в воде, — в табл. 26-8.
Допустимые длительные токовые нагрузки на кабели с обедненно-пропитанной изоляцией на напряжение 1 и 3 кВ принимают по таблицам токовых нагрузок на такие же кабели с нормально-пропитанной изоляцией.
Допустимые длительные токовые нагрузки на одножильные небронированные кабели, прокладываемые в воздухе, приведены в табл. 26-0.
Допустимые длительные токовые нагрузки на кабели, прокладываемые в блоках (l0 по табл. 26-10), приняты для трехжильного кабеля напряжением 10 ко сечением 3 X 95 мм при 100%-ной нагрузке и прокладке кабелей в каналах, которые в таблице обозначены соответствующими цифрами.
Допускают прокладку резервных кабелей в незанумерованных каналах блока, если они работают, когда рабочие кабели отключены.
Таблица 26-2
Поправочные коэффициенты на число работающих кабелей, лежащих рядом в земле (трубах)
Токовые нагрузки даны в числителе для кабелей с медными жилами, в знаменателе для кабелей с алюминиевыми жилами. Токовые нагрузки на одножильные кабели даны для работы при постоянном токе.
Таблица 26-4
Допустимые длительные токовые нагрузки (а) на кабели, прокладываемые в воздухе
Токовые нагрузки даны в числителе для кабелей с медными жилами, в знаменателе для кабелей с алюминиевыми жилами. Токовые нагрузки на одножильные кабели даны для работы при постоянном токе.

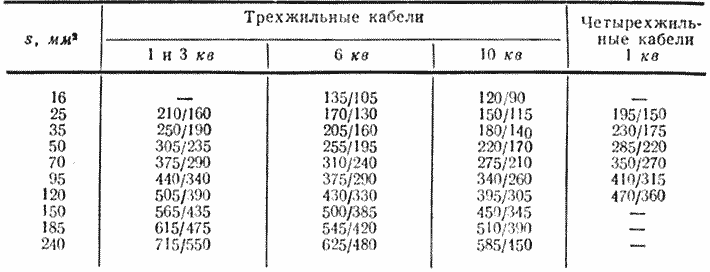

Таблица 26-5
Допустимые длительные токовые нагрузки (а) на кабели, прокладываемые в воде
Токовые нагрузки даны в числителе для кабелей с медными жилами, в знаменателе для кабелей с алюминиевыми жилами.

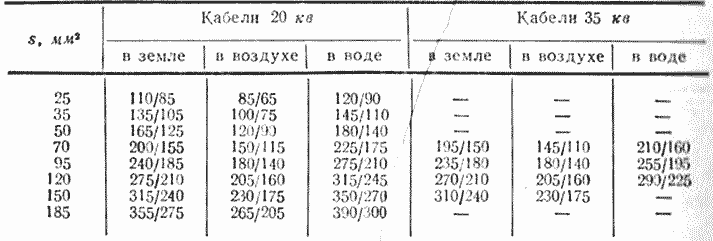

Таблица 26-0
Допустимые длительные токовые нагрузки (а) на трехжильные кабели с отдельно освинцованными жилами, прокладываемые в земле, в воздухе и в воде
Токовые нагрузки даны в числителе для кабелей с медными жилами, в знаменателе для кабелей с алюминиевыми жилами.
Таблица 26-7
Допустимые длительные токовые нагрузки (а) на трехжильные кабели с обедненно-пропитанной изоляцией с отдельно освинцованными жилами, прокладываемые в земле, в воздухе и в воде
Токовые нагрузки даны в числителе для кабелей с медными жилами, в знаменателе для кабелей с алюминиевыми жилами.

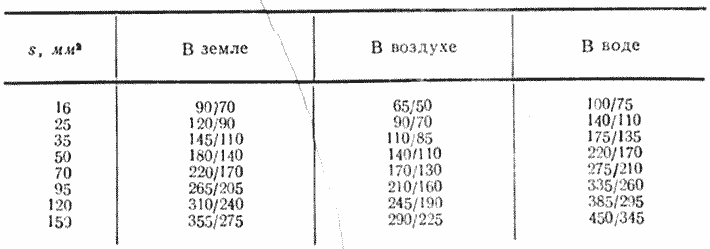

Таблица 26-8
Допустимые длительные токовые нагрузки (а) на трехжильные кабели на 6 кВ с обедненно-пропитанной изоляцией в общей свинцовой оболочке, прокладываемые в земле, в воздухе и в воде
Токовые нагрузки даны в числителе для кабелей с медными жилами, в знаменателе для кабелей с алюминиевыми жилами.
Таблица 26-9
Допустимые длительные токовые нагрузки (а) на одножильные небронированные кабели, прокладываемые в воздухе
Токовые нагрузки даны в числителе для кабелей с медными жилами, в знаменателе для кабелей с алюминиевыми жилами.

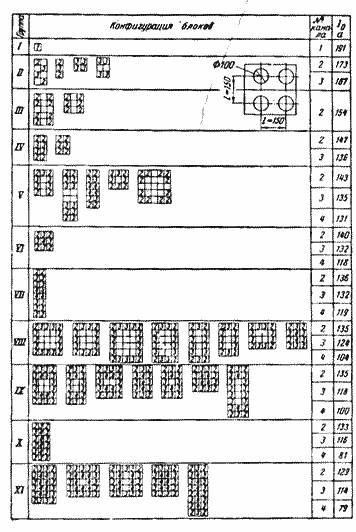

Таблица 26-10
Допустимые длительные токовые нагрузки для кабелей других сечений и напряжений определяют по формуле
где I0 — ток в амперах, определяемый в зависимости от конструкции блока и расположения в нем кабелей по табл. 26-10;
а — коэффициент, зависящий от сечения кабеля и расположения его в блоке (табл. 26-11);
b — поправочный коэффициент, зависящий от напряжения кабеля и равный 1,09 для кабелей до 3 кВ, 1,05 для 6 кВ и 1,007 для 10 кВ;
с — поправочный коэффициент на среднесуточную нагрузку блока, определяемый в зависимости от отношения среднесуточной передаваемой мощности к номинальной, равный 1,0 для отношения 1,0; 1,07 для отношения 0,85 и 1,16 для отношения 0,7.

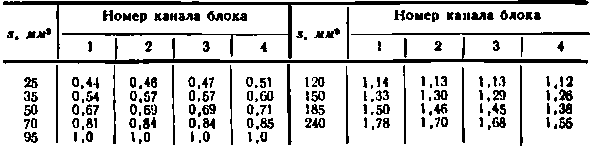

Таблица 26-11
Коэффициент а, зависящий от сечений кабеля и расположения его в блоке
Допустимые длительные токовые нагрузки на кабели, прокладываемые в двух параллельных блоках одинаковой конфигурации, снижают путем введения поправочных коэффициентов, равных: ~0,85 при расстоянии между блоками 500 мм, 0,89 при 1 000 мм; 0,91 при 1 500 мм; 0,93 при 2 000 мм; 0,95 при 2 500 мм и 0,96 при 3000 мм.
Предельно допустимую расчетную температуру нагрева при коротком замыкании принимают 200° С для кабелей с медными жилами напряжением до 10 кВ и 150°С с алюминиевыми жилами и 125° С для кабелей напряжением 20 и 35 кВ.
Допустимая кратковременная перегрузка кабелей на напряжения до 10 кВ в аварийных условиях сверх значений длительно допустимой нагрузки приведена в табл. 26-12. Ток перед перегрузкой не должен превышать расчетной величины в течение 5 ч.
Превышение рабочего напряжения кабеля не должно превосходить номинальных значений более чем на 15%.

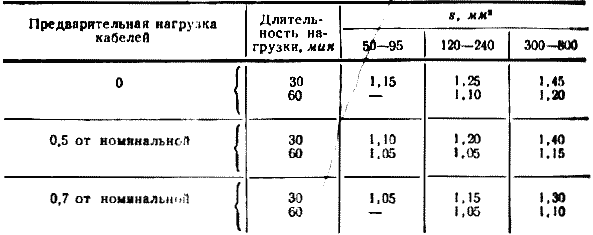

Таблица 26-12
Допустимая кратковременная перегрузка кабелей на напряжение до 10 кВ
Допускаются на время ликвидации аварийного режима кратковременные перегрузки до 130% на время максимума в течение 5 суток.
26-3. ДЛИТЕЛЬНО ДОПУСТИМЫЕ ТОКОВЫЕ НАГРУЗКИ НА КАБЕЛИ, ПРОВОДА И ШНУРЫ С РЕЗИНОВОЙ И ПЛАСТМАССОВОЙ ИЗОЛЯЦИЕЙ
Допустимые длительные токовые нагрузки па кабели, провода и шнуры с резиновой и пластмассовой изоляцией приняты из расчета нагрева жил не более 65° С при окружающей температуре воздуха 25° С и земли 15° С.
Допустимые длительные токовые нагрузки на силовые кабели и провода в металлических оболочках (ТПРФ, ПРП и ПРШП) приведены в табл. 26-13, на провода и шнуры — в табл. 26-14, на переносные шланговые шнуры (марок ШРПЛ и ШРПС), шланговые кабели (марки КРПТ), шахтные кабели (марок ГРШ и ГРШН) и провода прожекторные (марки ППШ) — в табл. 26-15, на кабели для торфопредприятий (марок ГТШ и КТГ) — в табл. 26-16, на шланговые кабели для землеройных и горнодобывающих машин (марок КШВГ, КШВГЛ и КШВГД) — в табл. 26-17 и на провода для электрифицированного транспорта (марок ПС, ПСШ и ПМУ) — в табл. 26-18.
Предельно допустимая расчетная температура нагрева жил при коротком замыкании принята 150° С. Повышение рабочего напряжения кабеля, провода или шнура не должно превосходить номинальных значений более чем на 15%.

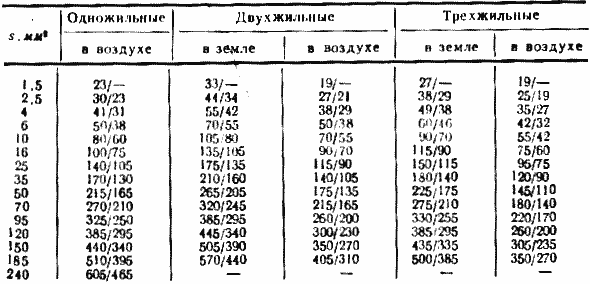

Таблица 26-13
Допустимые длительные токовые нагрузки (а) на силовые кабели и провода в металлических оболочках марок ТПРФ, ПРП и ПРШП
Токовые нагрузки даны в числителе для кабелей с медными жилам·, в знаменателе для кабелей с алюминиевыми жилам·.

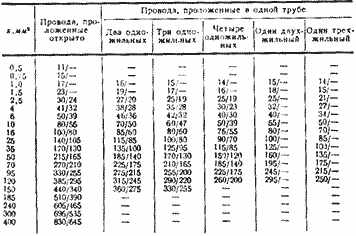

Таблица 26-14
Допустимые длительные токовые нагрузки (а) на провода и шнуры
Токовые нагрузки даны в числителе для проводов к шнуров с медными жилами, в знаменателе для проводов с алюминиевыми жилами.

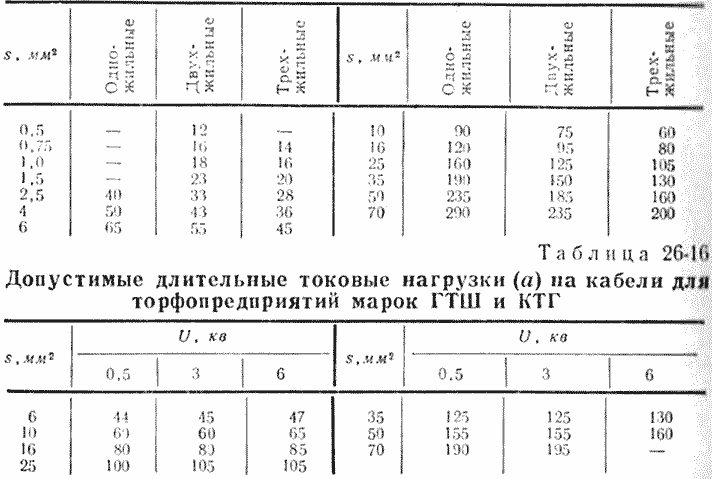

Таблица 26-15
Допустимые длительные токовые нагрузки (а) на переносные шланговые шнуры марок ШРПЛ и ШРПС, шланговые кабели марки КРИТ, шахтные кабели марок ГРШ и ГРШН и прожекторные провода марки ППШ

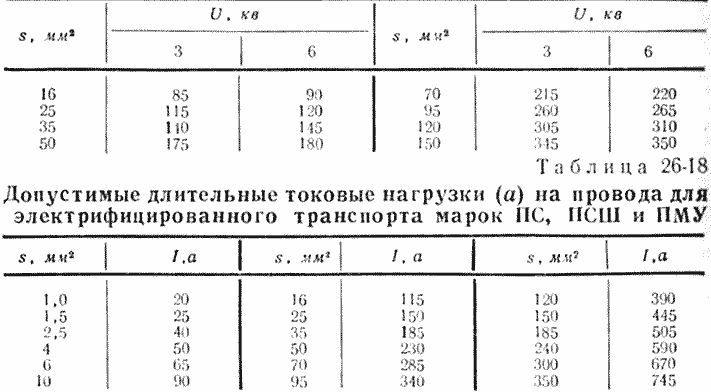

Таблица 26-17
Допустимые длительные токовые нагрузки (а) на кабели для землеройных и горнодобывающих машин марок КШВГ, КШВГЛ и КШВГД
26-4. ПОПРАВОЧНЫЕ КОЭФФИЦИЕНТЫ ДЛЯ ТЕМПЕРАТУР ОКРУЖАЮЩЕЙ СРЕДЫ
При определении нагрузок на кабели, провода и шнуры для температур земли, воздуха и воды, отличающихся от номинальных, применяют поправочные коэффициенты, приведенные в табл. 26-19.

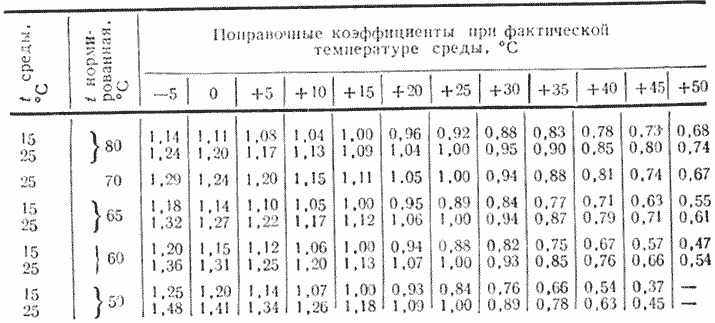

Таблица 26-19
Поправочные коэффициенты для температур окружающей среды
26-5. ПРЕДЕЛЬНАЯ ЭКОНОМИЧЕСКАЯ ПЛОТНОСТЬ ТОКА
Предельная экономическая плотность тока приведена в табл. 26-20.

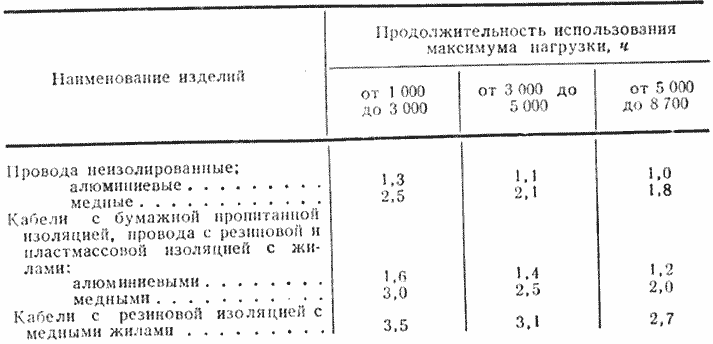

Таблица 26-20
Предельная экономическая плотность тока (а/мм2)
