РАЗДЕЛ ЧЕТВЕРТЫЙ
КАБЕЛИ СИЛОВЫЕ С ПРОПИТАННОЙ БУМАЖНОЙ ИЗОЛЯЦИЕЙ
4-1. НОМЕНКЛАТУРА
Силовые кабели с пропитанной бумажной изоляцией (бронекабели) предназначены для передачи и распределения электрической энергии.
Перечень наиболее распространенных марок силовых кабелей с пропитанной бумажной изоляцией приведен в табл. 4-1, преимущественное их назначение — в табл. 4-2, а сортамент кабелей по маркам, сечениям и напряжениям — в табл. 4-3.
4-2. ОСНОВНЫЕ ЭЛЕМЕНТЫ КАБЕЛЕЙ
Силовые кабели с пропитанной бумажной изоляцией изготовляют с алюминиевыми и медными токопроводящими жилами круглой, сегментной и секторной форм (Ом. раздел 1).
Для изоляции кабелей на напряжение до 35 кВ включительно применяют кабельную бумагу К-12 толщиной 0,125 мм и К-17 толщиной 0,175 мм. Для кабелей на напряжения 110 кВ и выше — кабельную бумагу повышенного качества марки КВ. Наложение изоляции производят методом многократной обмотки токопроводящих жил бумажными лентами определенной ширины.
В кабелях на напряжения 20 и 35 кВ с целью экранирования пустот в промежутках между отдельными проволоками круглой жилы на нее накладывают экран из полупроводящей бумаги толщиной 0,36 мм. На полупроводящий слой накладывают изоляцию необходимой толщины и слой из полупроводящей бумаги толщиной 0,24 мм.
В кабелях с отдельно освинцованными жилами на напряжение 10 кВ поверх изоляции накладывают ленту из металлизированной или полупроводящей бумаги толщиной 0,12 мм.
Для пропитки бумажной изоляции кабелей применяют состав, состоящий из минерального масла (брайтсток) и канифоли для получения необходимой вязкости. Канифоль в изоляционном составе также играет роль стабилизатора. Наряду с маслоканифольными составами применяют синтетическое масло требуемой вязкости (октол).

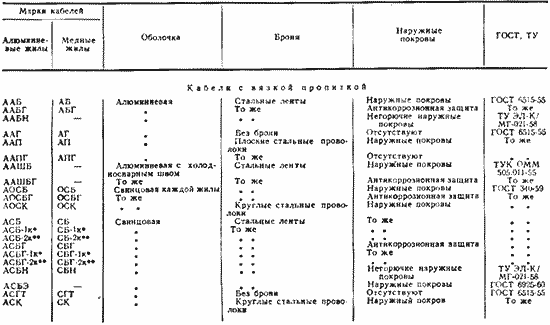

Таблица 4-1
Номенклатура силовых кабелей с пропитанной бумажной изоляцией
Для вертикальных к крутонаклонных трасс во избежание стекания пропиточного состава в нижние участки кабеля применяют специальные более вязкие пропиточные составы с присадкой синтетического церезина, не стекающие при рабочих температурах, или пропитанную бумажную изоляцию обедняют от избытка пропиточного состава. В образце кабеля, помещенного на 6 ч вертикально в термостат с окружающей температурой 75° С, не происходит стекания пропиточного состава.
В газонаполненных кабелях промежутки и пустоты в обедненной от пропиточного состава бумажной изоляции кабеля заполняют осушенным газом под избыточным давлением.
В маслонаполненных кабелях бумажную изоляцию пропитывают маловязкими маслами и поддерживают избыточное давление.
Толщины пропитанной бумажной изоляции одножильных кабелей и кабелей с отдельно освинцованными жилами приведены в табл. 4-4.

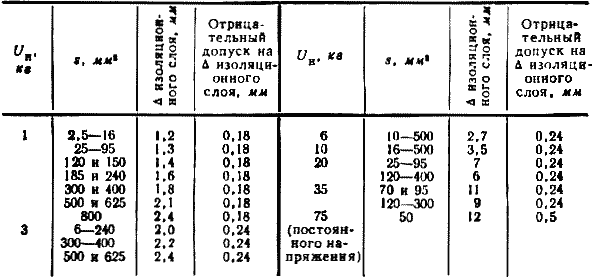

Таблица 4-4
Толщина изоляции одножильных силовых кабелей и кабелей с отдельно освинцованными жилами (по ГОСТ 340-59 и ГОСТ 6925-60)
Повышенные толщины изоляции кабелей 1 и 3 кВ в зависимости от сечений токопроводящих жил приняты с целью увеличения ее механической прочности. Толщину изоляции кабелей 20 и 35 кВ сечением до 95 мм2 принимают повышенной с целью сохранения допустимой напряженности электрического поля у жилы.
Толщины изоляции многожильных силовых кабелей с поясной изоляцией приведены в табл. 4-5.
Толщины изоляции жил многожильных кабелей в алюминиевой оболочке на напряжение 1 кВ принимают равными толщинам изоляции кабелей в свинцовой оболочке. Толщину поясной изоляции кабелей в алюминиевых оболочках из-за возможности обгорания верхней ленты бумаги при наложении оболочки принимают равной 0,6 мм для сечений 4—95 мм2 и 0,8 мм для сечения 120 мм2 против 0,5—0,6 мм для кабелей в свинцовой оболочке.

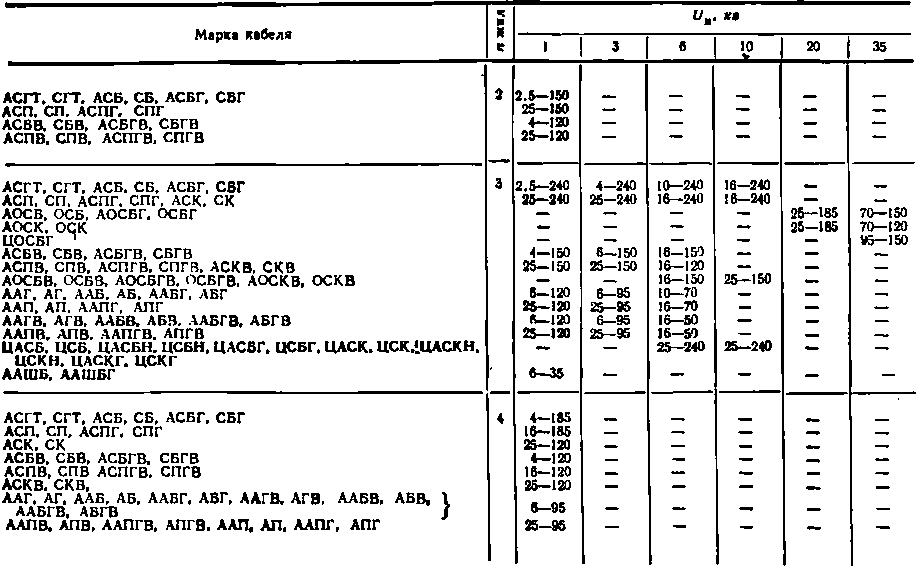

Продолжение табл. 4-3

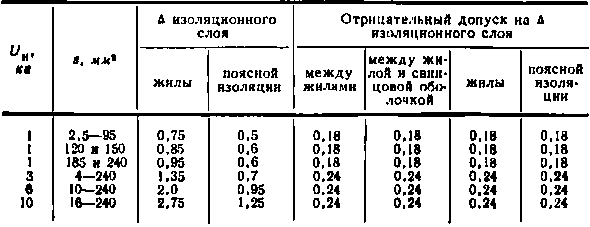

Таблица 4-5
Толщина изоляции многожильных силовых кабелей с поясной изоляцией (по ГОСТ 340-59)

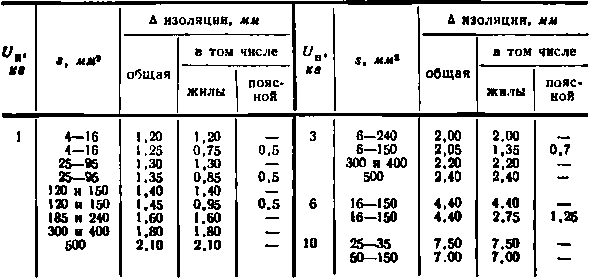

Таблица 4-6
Толщина обедненной пропитанной бумажной изоляции силовых кабелей (по ГОСТ 340-59)
Толщину поясной изоляции кабелей в алюминиевой оболочке на напряжение 3 кВ принимают равной 0,9 мм против 0,7 мм для кабелей в свинцовой оболочке. Толщины изоляции жил и поясной изоляции кабелей 6 кВ в алюминиевой оболочке принимают равными толщинам, принятым для кабелей в свинцовой оболочке.
Толщину поясной изоляции кабелей в алюминиевой оболочке с холодносварным швом принимают равной 0,85 мм.
Толщины обедненном пропитанной бумажной изоляции силовых кабелей приведены в табл. 4-6.
В многожильных кабелях верхнюю ленту бумаги для изоляции каждой жилы применяют отличительной расцветки. Одну из жил изолируют бумагой натурального цвета (цвет бумаги без применения красителя), вторую жилу — красного или натурального цвета с красной полосой, а третью жилу — любого другого или натурального цвета с цветной полосой. В четырехжильных кабелях нулевую жилу изолируют бумагой натурального цвета.
Изолированные жилы многожильных кабелей скручивают, промежутки между жилами заполняют жгутами из сульфатной бумаги, а поверх окрученных жил накладывают поясную изоляцию толщиной, указанной в табл. 4-5, оболочку и защитные покровы.
Оболочки силовых кабелей изготовляют из алюминия и свинца. Минимальные и номинальные толщины алюминиевых оболочек кабелей приведены в табл. 1-21.

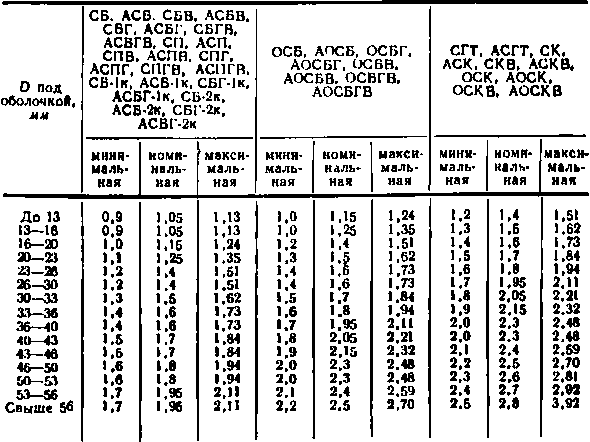

Таблица 4-7
Толщина свинцовой оболочки силовых кабелей с изоляцией из пропитанной кабельной бумаги (мм)
Приведены в табл. 4-11, а наружные диаметры и вес — в табл. 4-12.
Кабели в алюминиевой оболочке с холодносварным швом изготовляют с толщиной оболочки 0,9 мм для кабелей диаметром под оболочкой до 15 мм и 1,0 мм — для кабелей диаметром от 15 до 19 мм.
Свинцовые оболочки методом прессования изготовляют из свинца марки С-3 или из свинца с присадкой сурьмы до 0,8% или меди до 0,08%.
Минимальные и номинальные толщины свинцовых оболочек различных типов кабелей приведены в табл. 4-7.
В зависимости от условий эксплуатации силовые кабели выпускают без защитных покровов или бронированными стальными лентами и стальными проволоками. Поверх брони накладывают защитные покровы, состоящие из пропитанных битумными составами волокнистых материалов (см. § 1-2).
