РАЗДЕЛ ЧЕТЫРНАДЦАТЫЙ
ШНУРЫ ДЛЯ ЭЛЕКТРИФИКАЦИИ БЫТА
14-1. НОМЕНКЛАТУРА
Шнуры для электрификации быта предназначены для присоединения различных бытовых электроприборов и установок к электрическим сетям при напряжении до 220 в. Шнуры выпускают двухжильными и трехжильными сечением от 0,35 до 1 мм2. Номенклатура шнуров приведена в табл. 14 1, а сортамент и рекомендуемые им области применения — в табл. 14-2.
14-2. КОНСТРУКЦИИ ШНУРОВ
Токопроводящие жилы шнуров для бытовых электроприборов скручивают из медных проволок по конструкции типа ОГ. В некоторых случаях применяют более гибкие жилы. Для изоляции жил шнуров применяют резину типа РГИ-2. полихлорвиниловый изоляционный пластикат или обмотку из хлопчатобумажной пряжи.
Большинство шнуров снабжены оболочкой или легким защитным покровом. Для оболочек применяют резину типа РШ-2, поливинилхлорвиниловый шланговый пластикат черного или синего цвета. Для легких защитных покровов (оплетка) применяют крученую хлопчатобумажную пряжу, лощеные нитки, искусственный или натуральный шелк или шелк капрон черною, коричневого, темно-зеленого, бордового, темно-синего или другиx темных цветов. Плотность оплетки не менее 95%.
Краткое описание конструкций шнуров приведено в табл. 14 3.
Рис. 14-1. Поперечный разрез шнура марки ШВРШ.
Наружные размеры и вес шнуров для бытовых электроприбором приведены в табл. 14-4 и 14-5.
Все шнуры проверяют на отсутствие обрывов жил и контактов Между ними. Изолированные жилы испытывают на аппарате сухого испытания переменным напряжением 1 000 в. В готовом виде шнуры

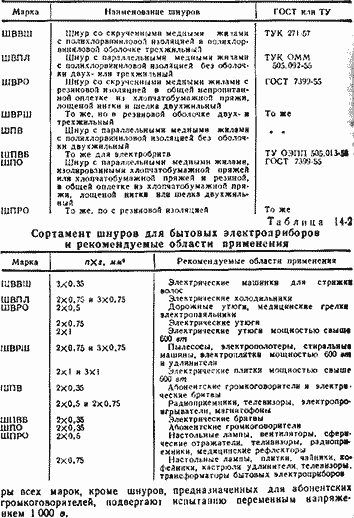

Таблица 14-1
Шнуры для бытовых электроприборов

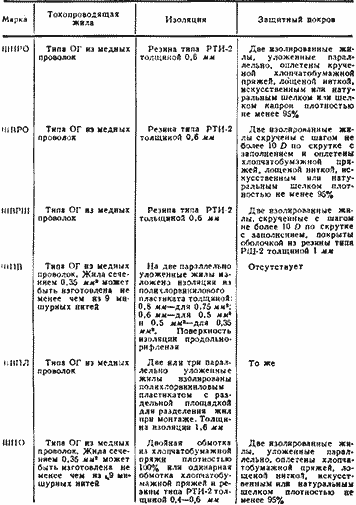

Таблица 14-3
Краткое описание конструкций шнуров для бытовых электроприборов

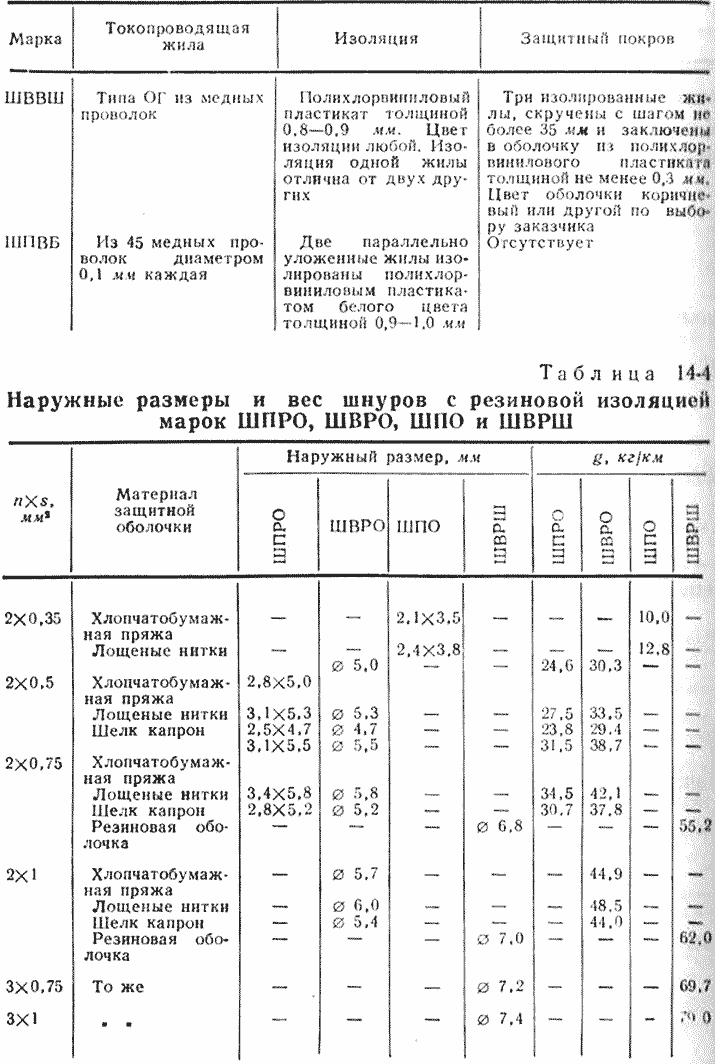

Продолжение табл. 14-4

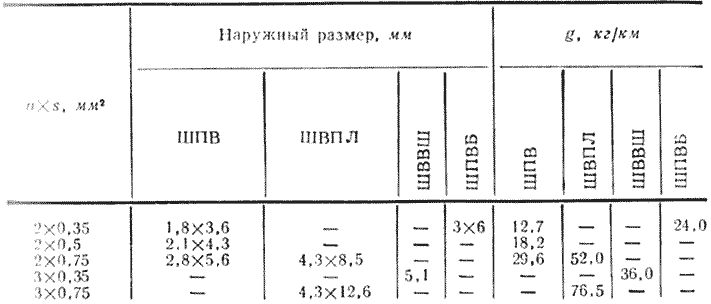

Таблица 14-5
Наружные размеры и вес шнуров с полихлорвиниловой изоляцией марок ШПВ, ШВПЛ, ШВВШ и ШПВБ

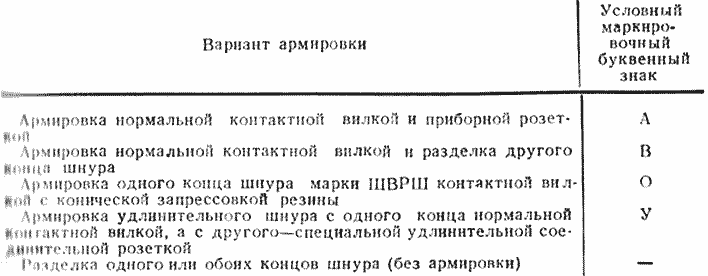

Таблица 14-6
Варианты армировки шнуров и присвоенные им маркировочные буквенные знаки
14-3. АРМИРОВАННЫЕ ШНУРЫ
Шнуры изготовляют в бухтах строительными длинами по 30 м (без разделки и армировки концов) и определенными отрезками с армировокой и разделкой концов. Типы армированных шнуров приведены в табл. 14-6.

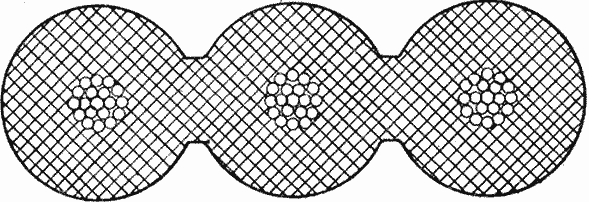

Рис. 14-2. Поперечный разрез шнура марки ШВПЛ.
Рис. 14-3. Поперечный разрез шпура марки ШВРО.

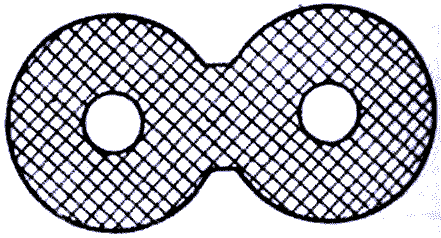

Рис. 14-4. Поперечный разрез шнура марки ШПВБ.
Концы токопроводящей жилы подкручивают и облуживают. Концы жил, предназначенные для крепления под головку винта, заделывают глухой петлей и облуживают.
Концы изолированной жилы, входящие внутрь арматуры, обматывают изоляционной лентой, а концы оплетки закрепляют обмоткой из цветной пряжи.
Концы мишурной жилы шнуров марки ШПО освобождают от обмотки пряжей и обматывают медной проволокой открытой спиралью и заделывают глухой петлей. Конец оплетки и изолированные концы жилы у петли обматывают хлопчатобумажной пряжей.
Во всех шнурах, за исключением шнуров с мишурными жилами, имеющих армировку на одном конце нормальной контактной вил кой, если нет особого требования потребителя, второй конец разделывают на длине 30—40 мм, при этом изоляцию удаляют на длине 10—15 мм и оголенный конец жилы подкручивают и облуживают.

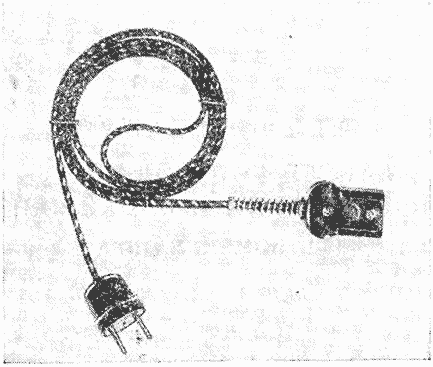

Рис. 14-5. Шнур, армированный нормальной контактной вилкой и приборной розеткой.

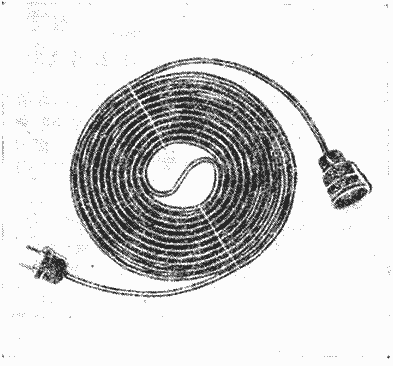

Рис. 14-6. Удлинительный шнур, армированный нормальной контактной вилкой и соединительной розеткой.
Армированный шнур в месте выхода из приборной розетки имеет спираль из стальной проволоки диаметром не менее 0,7 мм, которая служит защитой от резких изгибов шнура на участке вблизи приборной розетки.
