РАЗДЕЛ ДВАДЦАТЬ ПЯТЫЙ
ПРОВОЛОКА, ЛЕНТЫ, ШИНЫ И КОЛЛЕКТОРНАЯ МЕДЬ
25-1. НОМЕНКЛАТУРА
Проволока медная и алюминиевая круглая предназначена для изготовления токопроводящих жил кабелей и проводов, проволока прямоугольного сечения, ленты и типы медные предназначены для монтажа распределительных устройств и в электроаппарато- и машиностроении, коллекторная медь предназначена для изготовления коллекторных пластин электрических машин.
Перечень марок проволок, лент и шин и коллекторной меди приведен в табл. 25-1, а сортамент — в табл. 25-2.

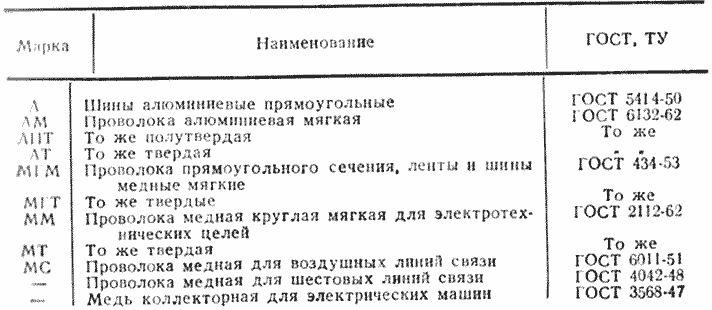

Таблица 25-1
Проволока, ленты, шины и коллекторная медь

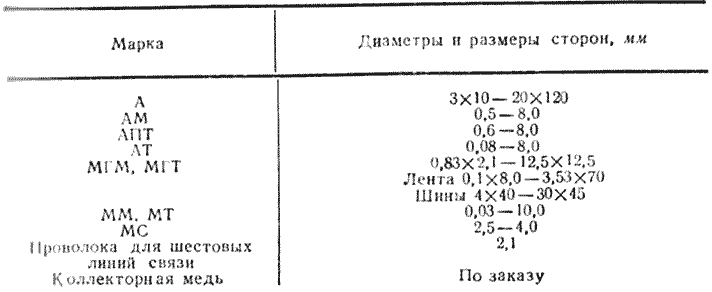

Таблица 25-2
Сортамент проволоки, ленты, шин и коллекторной меди
25-2. ПРОВОЛОКА АЛЮМИНИЕВАЯ
Проволоку алюминиевую изготовляют из алюминия марки АО или А1 по ГОСТ 3549-55, содержащего не менее 99,5% чистого алюминия.
Проволоку изготовляют марки АТ — твердая, марки АПТ— полутвердая и марки АМ — мягкая.
Механические свойства алюминиевой проволоки приведены в табл. 25-3.
Твердая и полутвердая проволока при испытании на перегибы вокруг цилиндра диаметром 10 мм для проволоки диаметром 1,5— 2,5 мм и диаметром 20 мм для проволоки диаметром 2,51—5,0 мм выдерживает без разрушения не менее: диаметром 1,5—3,99 мм — 7 перегибов для АТ и 16 перегибов для АПТ и диаметром 4,0— 5,0 мм — 6 перегибов для АТ и 14 перегибов для АПТ.
Электрическое сопротивление проволоки постоянному току, и более 0,0283 Ом · мм/м для твердой и полутвердой проволоки 1 0,028 Ом · мм/м для мягкой проволоки.

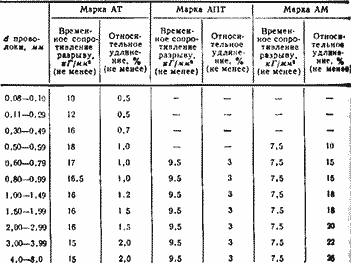

Таблица 25-3
Механические свойства алюминиевой проволоки
25-3. ПРОВОЛОКА МЕДНАЯ КРУГЛАЯ
Проволоку медную изготовляют из электролитической меди марки M1 по ГОСТ 859’41, содержащей не менее 99,9% чист ой меди. Проволоку изготовляют марки МТ—твердая и марки ММ— мягкая.
Механические свойства медной проволоки приведены в табл. 25-4.
Твердая проволока при испытании на перегибы вокруг цилиндра диаметром 10 мм для проволоки диаметром 1,0—2,49 мм и диаметром 20 мм для проволоки диаметром 2,5—5,99 мм выдерживает без разрушения не менее: диаметром 1,0—2,99 мм — 7 перегибов, диаметром 3,0—3,99 мм — 5 перегибов и диаметром 4,0—6,0 мм — 4 перегиба.
Электрическое сопротивление постоянному току твердой проволоки диаметром до 0.99 жж не более 0,018 Ом-мм2/м, диаметром от 1,0 до 2,49 мм — 0,0178 Ом-мм2/м и диаметром 2,5 мм и более — 0,0177 Ом-мм2/м и мягкой проволоки — 0,0172 Ом-мм2/м.

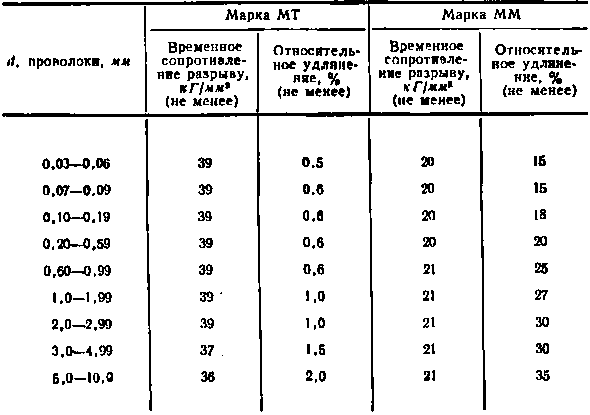

Таблица 25-4
Механические свойства медной проволоки
25-4. ПРОВОЛОКА МЕДНАЯ ПРЯМОУГОЛЬНАЯ И ЛЕНТА
Проволоку медную прямоугольного сечения и ленту изготовляют из электролитической меди марки M1 по ГОСТ 859-41, содержащей не менее 99,9% чистой меди. Проволоку и лепты изготовляют марки МГТ — твердые (неотожженные) и марки МГМ — мягкие (отожженные).
Механические свойства проволоки прямоугольного сечения и лент приведены в табл. 25-5.

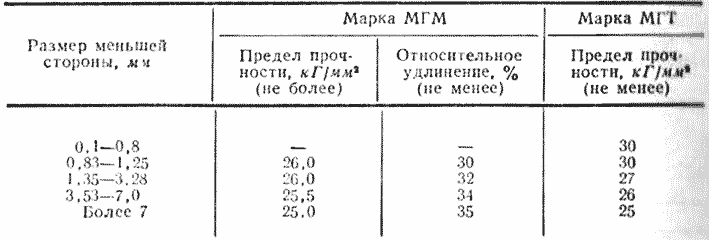

Таблица 25-5
Механические свойства медной проволоки прямоугольного сечения и лент
Механические свойства мягкой ленты толщиной до 1 мм включительно при проверке на выдавливание приведены в табл. 25-6.

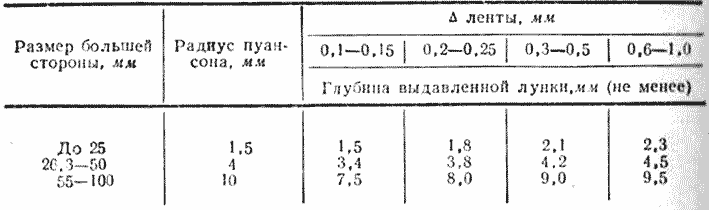

Таблица 25-6
Механические свойства мягкой медной ленты

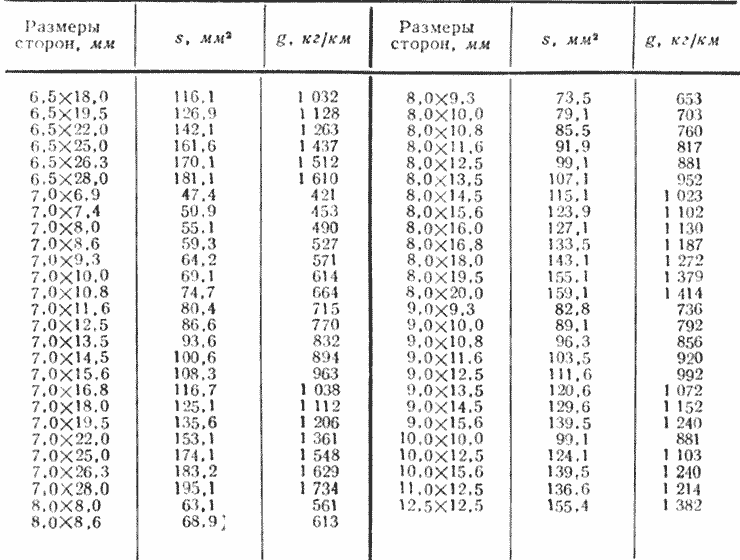

Поминальные размеры, сечение и вес прямоугольной проволоки приведены в табл. 25-7. Проволока и лента толщиной 1 мм и более имеют закругленные углы.
25-5. ПРОВОЛОКА МЕДНАЯ ДЛЯ ЛИНИЙ СВЯЗИ
Проволоку для шестовых линий связи изготовляют из модных слитков по ГОСТ 193-53 диаметром 2,1 мм. Предел прочности проволоки при растяжении 21—27 кГ/мм2 и относительное удлинение (при расчетной длине образца 200 леи) не менее 25%.
Проволока при испытании на перегибы вокруг цилиндра диаметром 10 мм выдерживает без разрушения не менее 13 перегибов.
Электрическое сопротивление постоянному току проволоки не более 0,00522 Ом/м.

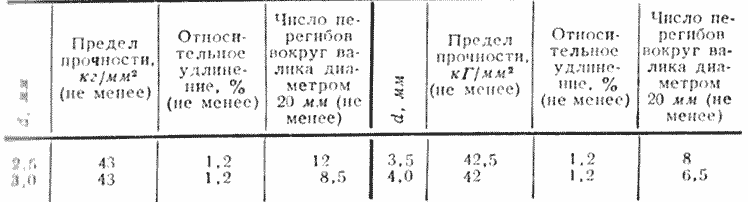

Таблица 25-8
Механические свойства медной проволоки связи
Проволоку для воздушных линии связи марки МС изготовляют из электролитической меди марки М.1 по ГОСТ 859-41, содержащей не менее 99,9% чистой меди.
Механические свойства проволоки приведены в табл. 25-8.
Электрическое сопротивление постоянному току проволоки не более 0,0179 Ом · мм2/м.
25-6. ШИНЫ
Шины изготовляют алюминиевые и медные. Алюминиевые шины изготовляют из алюминия марки АО или А1 по ГОСТ 3549-55, содержащего не менее 99,5% чистого алюминия.
Таблица 25-9
Размеры, сечения и вес алюминиевых шин

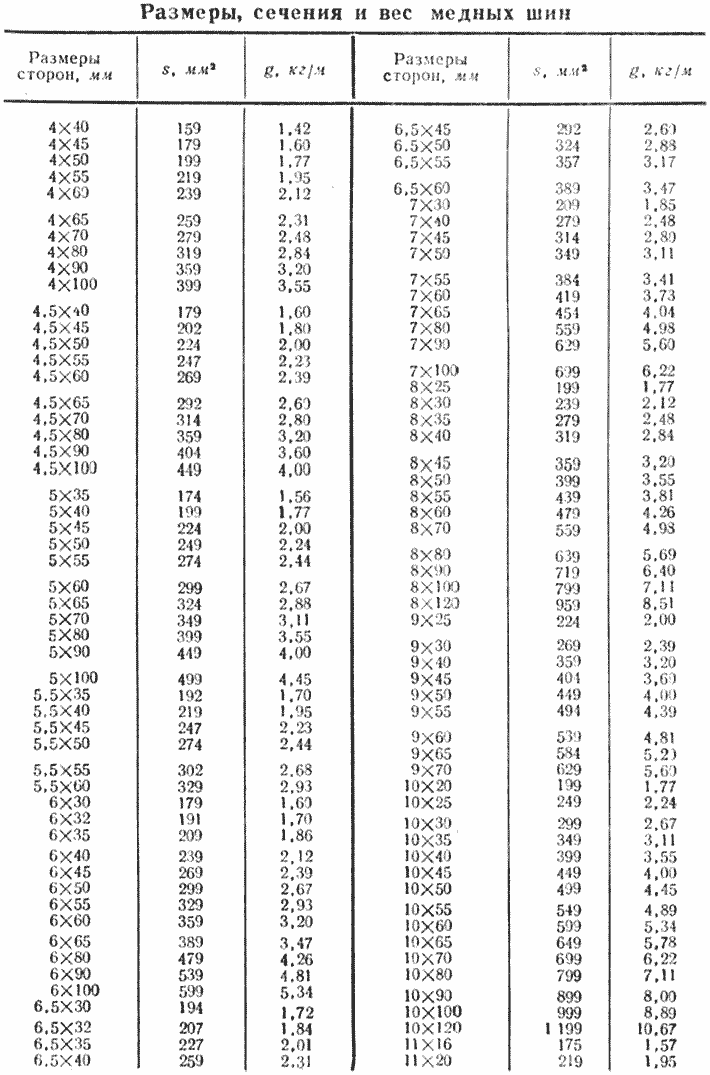

Таблица 25-10

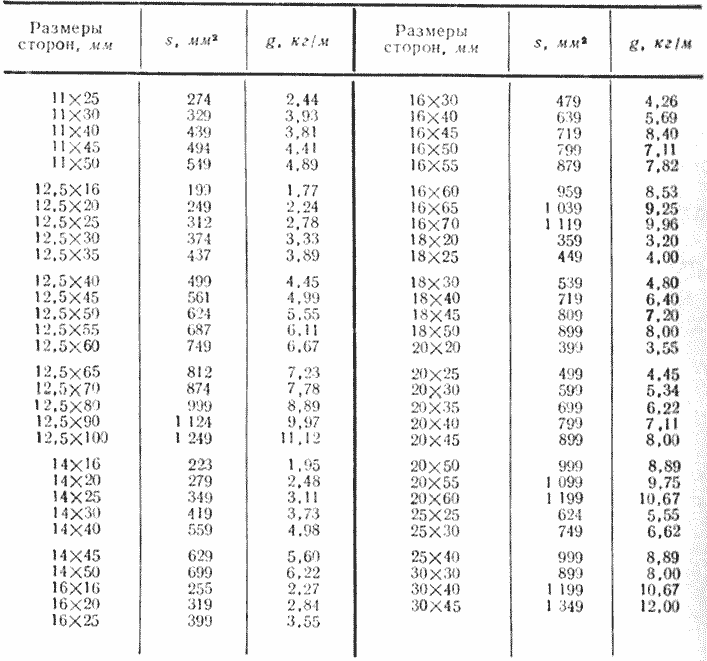

Продолжение табл. 25-10
Предел прочности шин не менее 12 кГ/мм2 при относительном удлинении не менее 3%.
Размеры, сечения и вес алюминиевых шин приведены в табл. 25-9.
Медные шины изготовляют из электролитической меди марки M1 по ГОСТ 859-41, содержащей не менее 99,9% чистой меди. Шины изготовляют марки МГТ—твердые (неотожженные) и марки МГМ — мягкие (отожженные). Медные шины имеют закругленные углы. Твердые шипы имеют твердость по Бринеллю не менее 65. Предел прочности мягких шин не более 25,5 кГ/мм2 при относительном удлинении не менее 34% для шин с размером по меньшей стороне от 4 до 7 мм и не более 25 кГ/мм2 при относительном удлинении не менее 35% для шин с размером по меньшей стороне более 7 мм.
Размеры, сечения и вес медных шин приведены в табл. 25-10.
25-7. КОЛЛЕКТОРНАЯ МЕДЬ
Коллекторную медь изготовляют из электролитической меди марки M1 по ГОСТ 859-41, содержащей не менее 99,9% чистой меди.
Коллекторная медь представляет собой в сечении трапециевидную форму (рис. 25-1), ее изготовляют площадью поперечного сечения от 25 до 1 000 мм2.

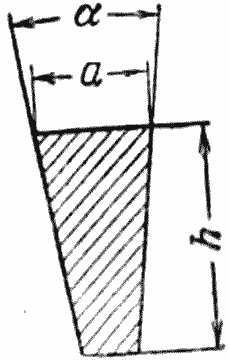

Рис. 25-1. Схема измерения размеров коллекторной меди при помощи предельного калибра.
Рис. 25-1. Схема измерения размеров коллекторной меди при помощи предельного калибра.
Твердость коллекторной меди по Бринеллю в состоянии поставки не менее 75.
Размеры коллекторной меди устанавливают при заказе.
