7-6. ПРОВОДА И ШНУРЫ С ИЗОЛЯЦИЕЙ ИЗ ПОЛИХЛОРВИНИЛОВОГО ПЛАСТИКАТА
Краткое описание конструкций проводов и шнуров с изоляцией из полихлорвинилового пластиката приведено в табл. 7-26 (рис. 7-14—7-18). Характерным для этих проводов является применение для большинства марок, в качестве изоляции, цветного полихлорвинилового пластиката для расцветки проводов различных цепей при монтаже электрических установок и отсутствие защитных покровов, за исключением провода марки ПТВП, имеющего оплетку из стеклопряжи. Провода с изоляцией из полихлорвинилового пластиката устойчивы против воздействия воды и света, смазочных масел и эмульсий, а также негорючи. Свойства полихлорвинилового пластиката открывают широкие возможности для применения проводов с этим видом изоляции во всех отраслях народного хозяйства.

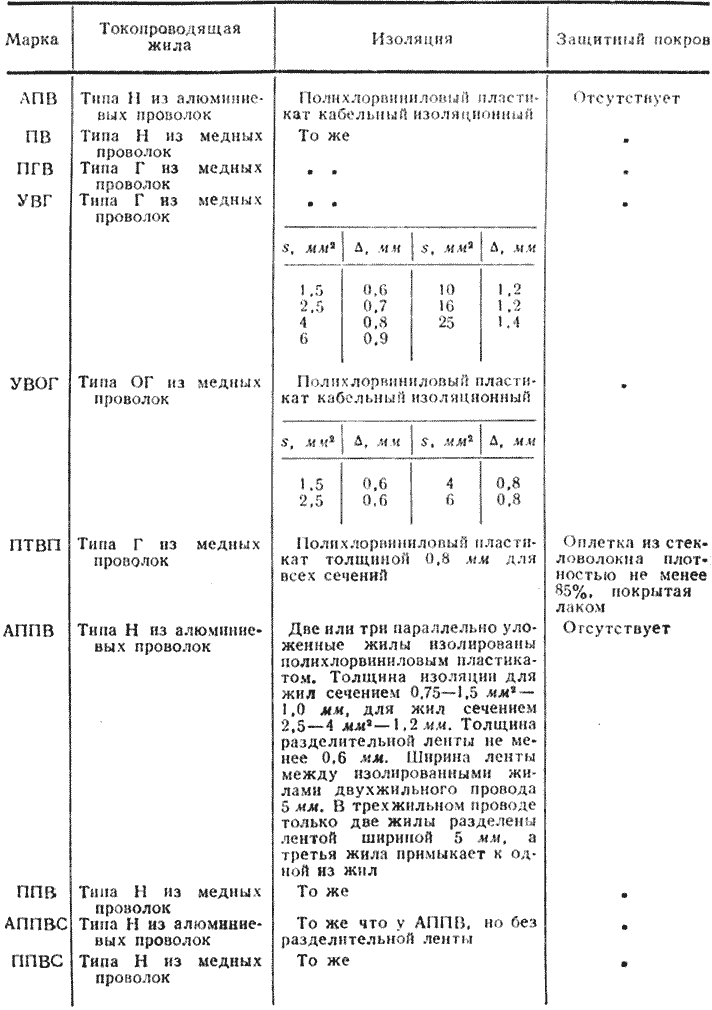

Таблица 7-26
Краткое описание конструкций проводов и шнуров с изоляцией из полихлорвинилового пластиката
Рис. 7-14. Поперечный разрез провода марки ПВ.
Рис. 7-15. Поперечный разрез провода марки АПВ.
Рис. 7-16. Поперечный разрез провода марки ПГВ.

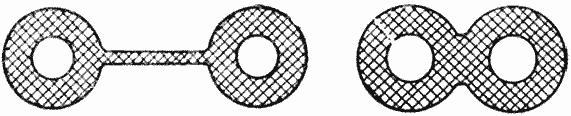

Рис. 7-17. Поперечный разрез провода марки ЛППВ.
Рис. 7-18. Поперечный разрез провода марки АППВС.

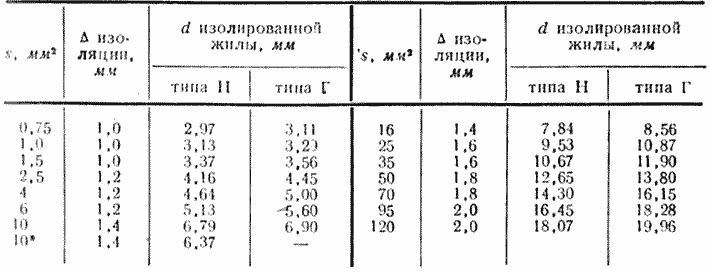

Таблица 7-27
Толщины изоляции и наружные диаметры токопроводящих жил, проводов с изоляцией из полихлорвинилового пластиката на напряжение 500 в
* Для проводов с алюминиевыми жилами.

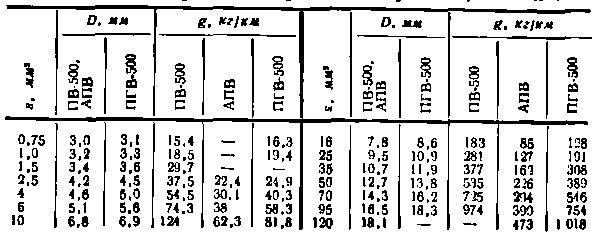

Таблица 7·28
Наружные диаметры и вес проводов марок ПВ, АПВ и ПГВ

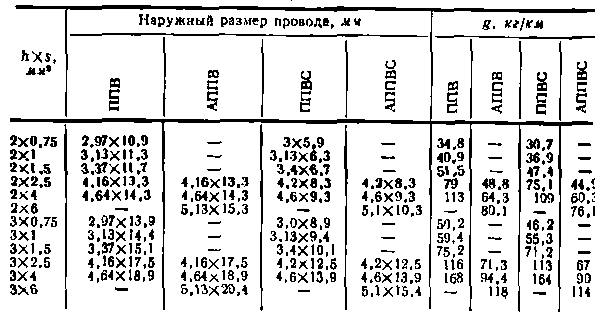

Таблица 7-29
Наружные размеры и вес проводов марок ППВ, АППВ, ПНВС, АППВС

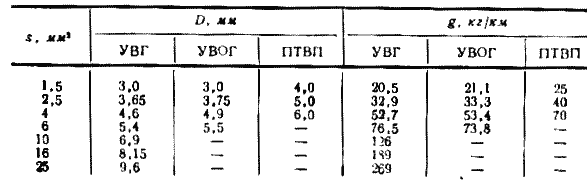

Таблица 7-30
Наружные диаметры и вес проводов марок УВГ, УВОГ и ПТВП
Толщины изоляции проводов основных марок, изолированных полихлорвиниловым пластикатом, и наружные диаметры проводов (с жилами типов Н и Г) в зависимости от их сечения приведены в табл. 7-27.
Наружные диаметры и вес проводов марок ПВ, АПВ и ПГВ приведены в табл. 7-28, проводов марок ППВ, АППВ, ППВС и АНПВС — в табл. 7-29, проводов марок УВГ, УВОГ и ПТВП — в табл. 7-30.
Строительная длина проводов ПВ, АПВ и ПГВ не менее 100 м, проводов ППВ, АППВ, ППВС, АППВС, УВГ и УВОГ — 50 м, пропилив ПТВП — 15 м.
7-7. ЭЛЕКТРИЧЕСКИЕ ХАРАКТЕРИСТИКИ

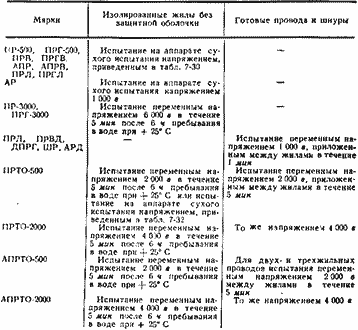

Таблица 7-31
Нормы электрических испытаний проводов и шнуров
Продолжение табл. 7-31
Марки | Изолированные жилы без защитной оболочки | Готовые провода и шнуры |
РКГМ | Испытание переменным напряжением 2 000 в в течение 1 мин после 6 ч пребывания в воде при + 25° С. Сопротивление изоляции после 6 ч пребывания в воде не менее 5 Мом-км | — |
ПРПЮ ПРШП, | Испытание переменным напряжением 2 000 а в течение 5 мин после 12 ч пребывания в воде при 25° С либо на аппаратах сухого испытания напряжением, приведенным в табл. 7-30 | Испытание переменным напряжением 2 000 в в течение 5 мин, приложенным между испытываемой жилой и смежной жилой, соединенной с заземленной металлической оболочкой |
АПН | Испытание переменным напряжением 2 000 в в течение 5 мин после 6 ч пребывания в воде при 15—25° С или на аппарате сухого испытания напряжением 5 000 в |
|
ПВ, АПВ, ППВ, ППВС, АППВ, АППВС | — | Испытание переменным напряжением 2 000 о в течение 5 мин после 6 ч пребывания в воде при 15—20 °C |
ПТВП | Испытание па аппарате сухого испытания переменным напряжением 3 000 в | Испытание переменным напряжением 1 000 в в течение 1 мин. Сопротивление изоляции после 48 ч пребывания в атмосфере относительной влажности 95% не менее 500 Мом-м |
АТРГ, | Испытание на аппарате сухого испытания напряжением 7 000 а жил сечением 4 и 6 мм и 9 000 в жил сечением 10— 35 мм | Испытанно переменным напряжением 2 500 а в течение 5 мин между жилами
|
Провода и шнуры для электротехнических установок всех марок и процессе производства и при выпуске подвергают обязательным электрическим испытаниям (табл. 7-32) отдельных изолированных жил до наложения оболочки, или в готовом виде, или дважды (изолированные жилы и готовые провода). Величины испытательных напряжений при испытании проводов и шнуров на аппарате сухого испытания приведены в табл. 7-32.

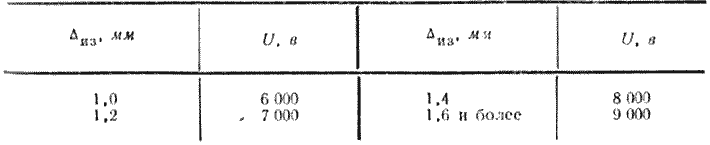

Таблица 7-32
Величина испытательных напряжений U при испытании проводов на аппарате сухого испытания
