Силовые кабели с пропитанной вязкими составами бумажной изоляцией сравнительно с другими типами кабелей дешевы, просты в изготовлении, монтаже и эксплуатации. Их изготовляют одножильными, двухжильными, трехжильными и четырехжильными.
Одножильные кабели (рис. 4-1) изготовляют на переменные напряжения от 1 до 35 кВ.
Расчетные наружные диаметры и вес наиболее часто применяемых одножильных кабелей на 1 и 3 кВ приведены в табл. 4-10, на 6 и 10 кВ — в табл. 4-8, на 20 и 35 кВ — в табл. 4-9.
Для электрифицированного транспорта одножильные кабели сечением 120—800 мм2 изготовляют с одной или двумя контрольными жилами (рис. 4-2). Эти жилы имеют нормальную неуплотненную круглую форму. Вместо одной или двух проволок в жиле размещают изолированные контрольные жилы. Конструкции кабелей с контрольны

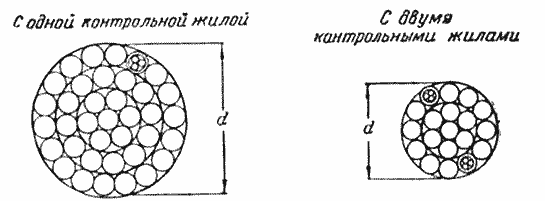

Рис. 4-2 Сечение круглой токопроводящей жилы силового кабеля с контрольными жилами.

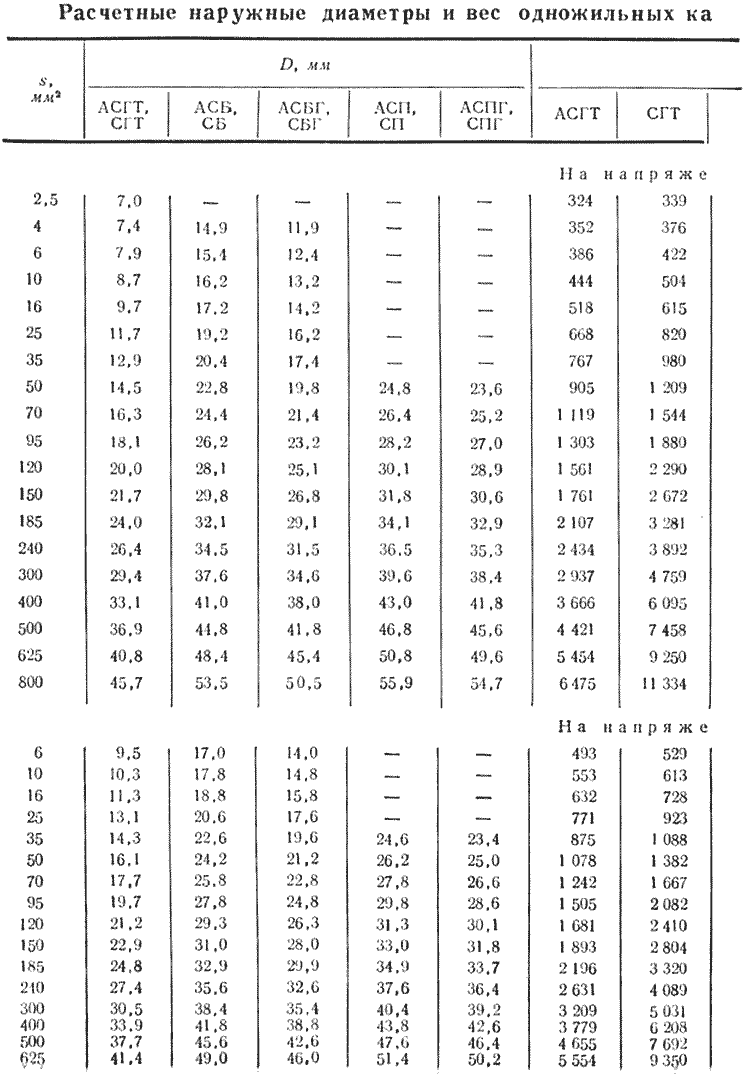

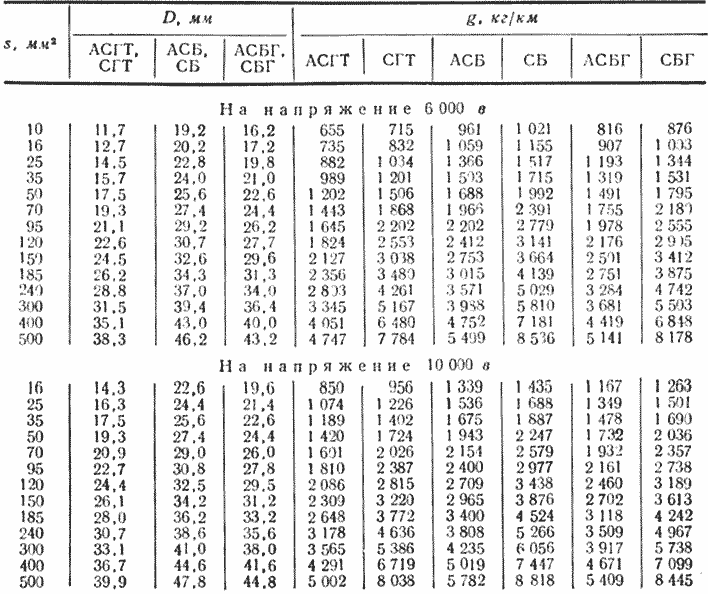

Таблица 4-8
Расчетные наружные диаметры и вес одножильных кабелей в свинцовой оболочке на напряжение 6 000 и 10 000 в

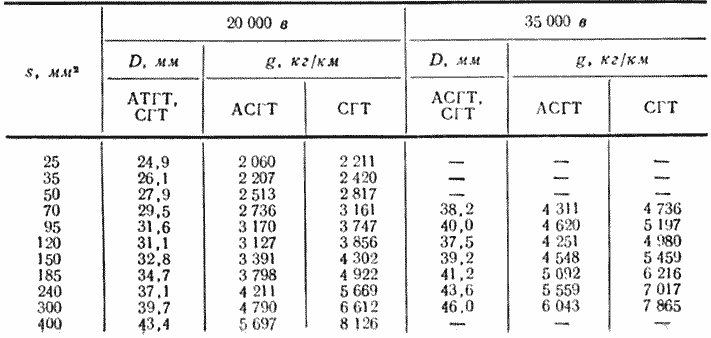

Таблица 4-9
Расчетные наружные диаметры и вес одножильных кабелей в свинцовой оболочке на напряжение 20 000 и 35 000 в

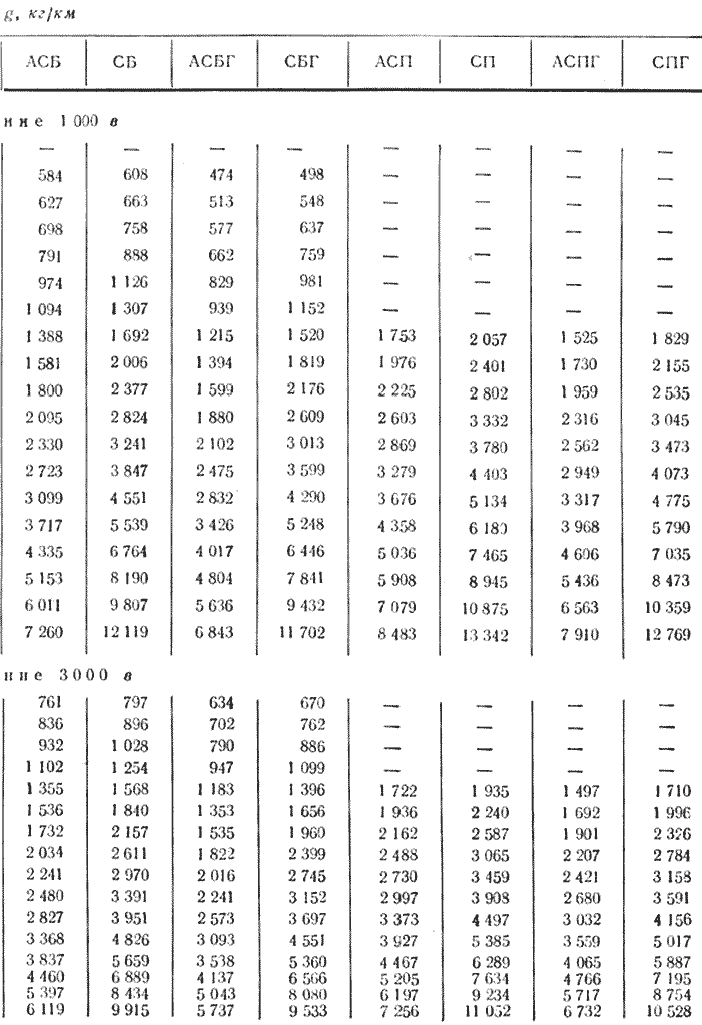

Таблица 4-10
белей в свинцовой оболочке на напряжение 1 000 и 3 000 в
Двухжильные кабели. Две круглые изолированные жилы сечением до 16 мм2 включительно или две сегментные изолированные жилы сечением от 25 мм2 скручивают вместе. Промежутки между ними заполняют жгутами из сульфатной бумаги до получения круглой формы. Поверх скрученных жил накладывают слой поясной изоляции, оболочку и защитные покровы.
На рис. 4-3 изображено сечение двухжильного кабеля с круглыми и сегментными жилами.

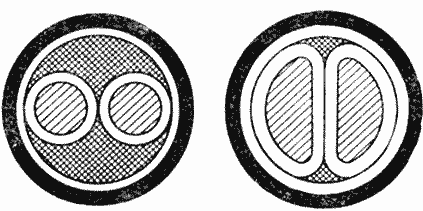

Рис. 4-3. Сечение двухжильных кабелей с круглыми и сегментными жилами.
Расчетные наружные диаметры и вес наиболее распространенных двухжильных кабелей на напряжение 1 кВ приведены в табл. 4-13.
Трех жильные кабели. Три алюминиевые или медные круглые изолированные жилы сечением до 16 мм2 включительно или три секторные изолированные жилы сечением от 25 мм2 скручивают вместе с заполнением промежутков между ними сульфатной бумагой до получения круглой формы. Поверх скрученных жил накладывают поясную изоляцию, оболочку и защитные покровы. Трехжильные кабели изготовляют в алюминиевой и свинцовой оболочках.

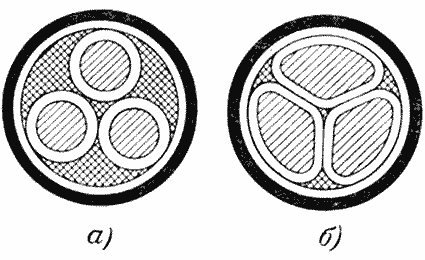

Рис. 4-4. Сечение трехжильных кабелей. а — с круглыми жилами; б — с секторными жилами.
На рис. 4-4 приведены сечения трехжильных кабелей с круглыми и секторными жилами. Эти кабели изготовляют на напряжения 1, 3, 6 и 10 кВ. Расчетные наружные диаметры и веса наиболее широко применяемых трехжильных кабелей с алюминиевыми и медными токопроводящими жилами приведены: в алюминиевой оболочке — в табл. 4-14, в алюминиевой оболочке с холодносварным швом — в табл. 4-15, а в свинцовой оболочке — в табл. 4-16.

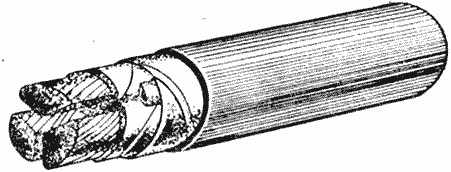

Рис. 4-5. Силовой кабель в металлической оболочке (марки СГТ).

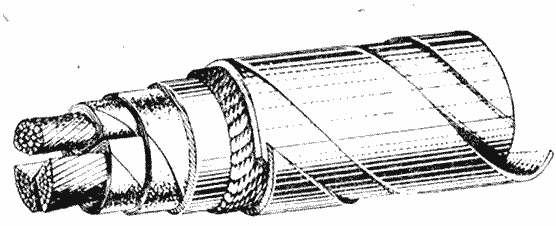

Рис. 4-6. Силовой кабель в броне из стальных лент (марки СБГ).
Четырехжильные кабели изготовляют на напряжение 1 кВ. Эти кабели предназначены для четырехпроводных сетей переменного тока. Три алюминиевые или медные круглые рабочие жилы и одну круглую нулевую сечением до 16 мм2 включительно, или три секторные рабочие жилы сечением от 25 мм2 и одну круглую нулевую жилу сечением до 16 мм2 включительно, или три секторные рабочие жилы сечением от 50 мм2 и одну нулевую жилу секторной формы сечением от 25 мм2 скручивают вместе с заполнением промежутков между ними жгутами из сульфатной бумаги для получения круглой формы. Угол сектора рабочих жил обычно принимают равным 100°, а нулевой жилы 60°. В случае комбинации секторных рабочих жил и нулевой жилы круглой формы угол секторных жил уменьшают до 94°.
Рис. 4-7. Силовой кабель в алюминиевой оболочке с холодносварным швом (марка ААШБ).
Рис. 4-8. Силовой кабель в броне из плоских стальных проволок (марка СП).

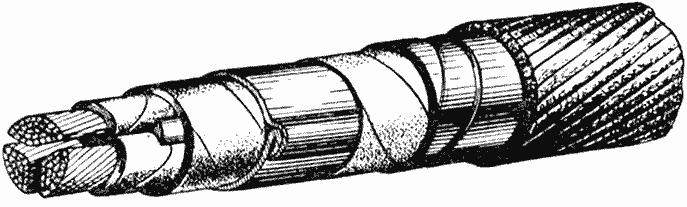

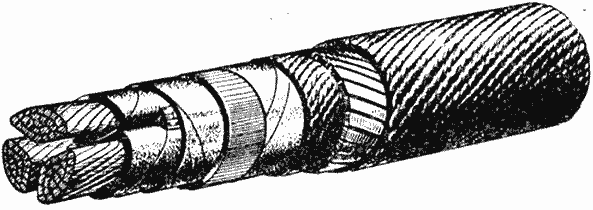

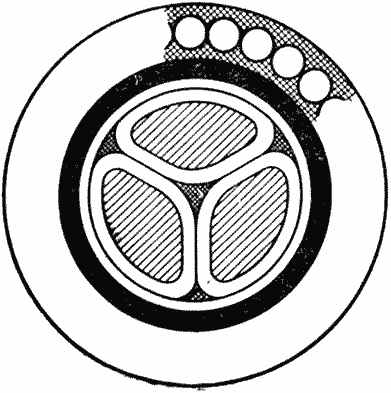

Рис. 4-9. Силовой кабель в броне из круглых стальных проволок (марка СК).

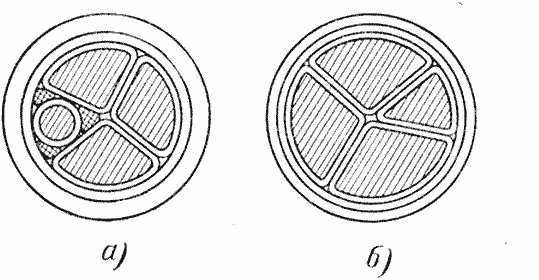

Рис. 4-10. Сечение чстырехжильного кабеля.
а — с секторными рабочими жилами и круглой нулевой жилой; б — с секторными жилами.

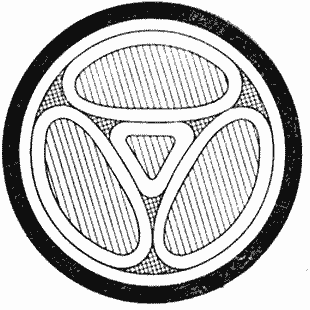

Рис. 4-11. Сечение четырехжильного кабеля с нулевой жилой в центре.
Поверх скрученных жил накладывают поясную изоляцию, оболочку и защитные покровы в зависимости от назначения кабеля.
На рис. 4-10 изображен четырехжильный кабель с секторными рабочими жилами и круглой нулевой жилой и с секторными рабочими и нулевой жилами. Конструкция четырехжильного кабеля, в котором три профильные жилы скручивают вокруг треугольного сердечника, изображена на рис. 4-11. Такая конструкция кабеля при сечении 70 мм2 и выше имеет меньший наружный диаметр и соответственно меньший расход материалов.
Таблица 4-16
Расчетные наружные диаметры и вес трехжильных кабелей в свинцовой оболочке
