РАЗДЕЛ ШЕСТОЙ
КАБЕЛИ И ШНУРЫ С РЕЗИНОВОЙ ИЗОЛЯЦИЕЙ ГИБКИЕ ОБЩЕГО НАЗНАЧЕНИЯ
6-1. НОМЕНКЛАТУРА
Кабели и шнуры с резиновой изоляцией гибкие обшего назначения предназначены для присоединения различных передвижных токоприемников, а также стационарных установок, требующих периодического включения и отключения при рабочем переменном напряжении до 500 в. Кабели к шнуры предназначены для работы в различных атмосферных условиях при температуре от +50 до —40° С.
Перечень марок кабелей и шнуров приведен в табл. 6-1, а сортамент— в табл. 6-2.

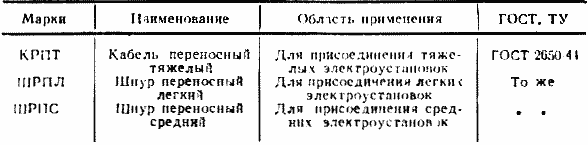

Таблица 6-1
Кабели и шнуры с резиновой изоляцией гибкие общего назначения

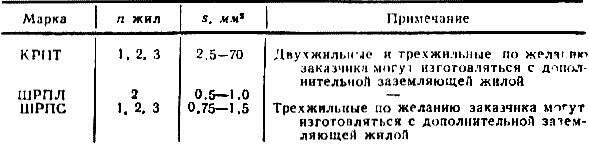

Таблица 62
Сортамент гибких кабелей и шнуров общего назначения
6-2. КОНСТРУКТИВНЫЕ ДАННЫЕ
Токопроводящие жилы кабелей и шнуров скручивают из отожженных медных проволок по конструкции типа ОГ для сечений до 25 мм2 включительно и по конструкции типа Г для сечений 35, 50 и 70 мм2 (см. раздел 1).

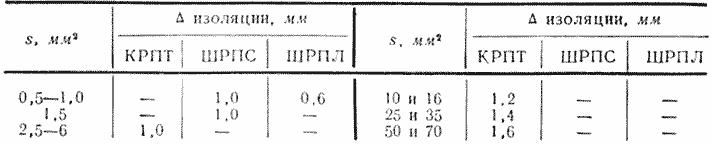

Таблица 6-3
Толщины изоляции кабелей и шнуров

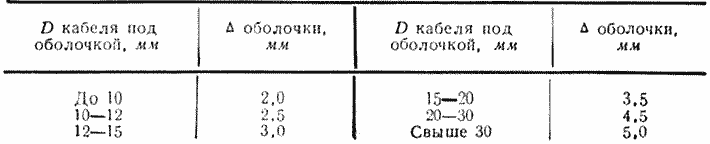

Таблица 6-4
Толщины оболочек кабелей марки КРПТ
Рис. 6-2. Поперечный разрез трехжильного кабеля марки КРПТ.
Токопроводящие жилы изолируют резиной типа РТИ-2 по ГОСТ 2068-61. Изолированные и скрученные между собой жилы покрывают оболочкой из резины типа РШ-2 (см. раздел 1).
Толщины изоляции жилы приведены в табл. 6-3.
Толщины оболочек кабелей марки КРИТ приведены в табл. 6-4, толщины оболочек шнуров марок ШРПС и ШРПЛ для всех сечений приняты равными 1,5 мм.
Допуски для толщины изоляции — 10%, для толщины оболочки ±20% и для наружного диаметра готовых изделий ±10%.

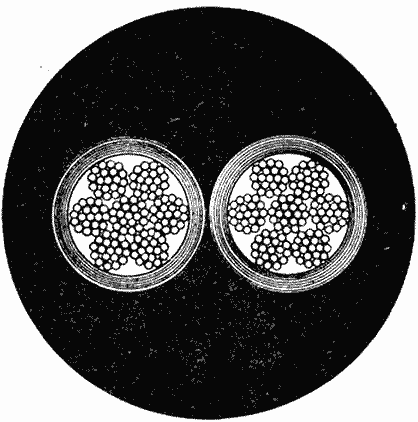

Рис. 6-1. Поперечный разрез двухжильного кабеля марки КРПТ.
Рис. 6-3. Поперечный разрез трехжильного кабеля марки КРПТ с заземляющей жилой

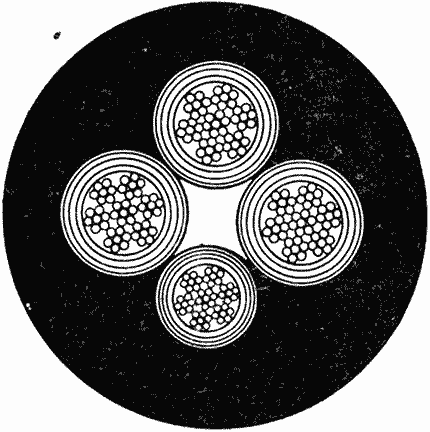

Рис. 6-4 Поперечный разрез четырехжильного шнура марки ШРПС.
Рис. 6-5 Поперечный разрез двухжильного шнура марки ШРПЛ

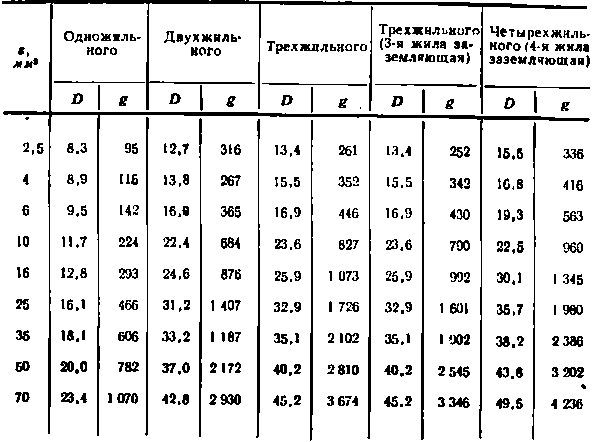

Таблица 6-5
Наружные диаметры D (мм) и вес g(кг/км) кабелей марки КРПТ

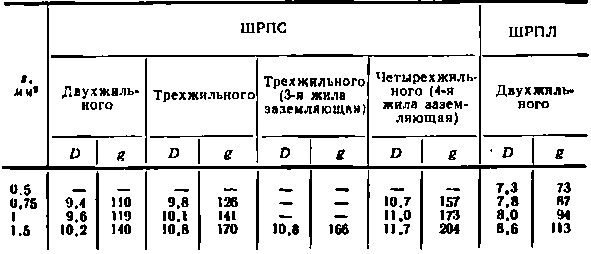

Таблица 6-6
Наружные диаметры D(мм) и вес g(кг/км) шнуров марок ШРПС и ШРПЛ
В табл. 6-5 и 6-6 приведены наружные диаметры и вес кабелей и шнуров.
Строительная длина кабелей и шнуров не менее 100 м.
6-3. ЭЛЕКТРИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Изолированные жилы кабеля марки КРПТ и шнура марки ШРПС испытывают переменным напряжением 2 000 в в течение 5 мин после 6 ч пребывания в воде при 15—25° С или на аппаратах сухого испытания напряжением:
В готовом виде кабели и шнуры марок КРПТ и ШРПС испытывают без погружения в воду между жилами переменным напряжением 2 000 в. Одножильные кабели марки КРПТ такому испытанию подвергаются после 6 ч пребывания в воде при 15—25° С.
Шнуры марки ШРПЛ в готовом виде испытывают без погружения в воду в течение 1 мин между жилами переменным напряжением 750 в.
