РАЗДЕЛ ПЯТЫЙ
КАБЕЛИ СИЛОВЫЕ С ПЛАСТМАССОВОЙ И РЕЗИНОВОЙ ИЗОЛЯЦИЕЙ
5-1, НОМЕНКЛАТУРА
Силовые кабели с резиновой и пластмассовой изоляцией предназначены для передачи и распределения электрической энергии в стационарных сетях на трассах с неограниченной разностью уровней прокладки.
Кабели с резиновой изоляцией изготовляют для сетей, работающих при номинальных напряжениях 500, 3 000 и 6 000 в, а кабели с пластмассовой изоляцией — при напряжениях 500, 1 000, 6 000, 10 000 и 35 000 в.
Силовые кабели с резиновой и пластмассовой изоляцией состоят из токопроводящих жил, изолированных резиной или пластмассой, скрученных вместе и заключенных в оболочку из пластмассы, резины или свинца. В зависимости от условий прокладки кабели снабжают соответствующими бронепокровами (см. раздел 1).

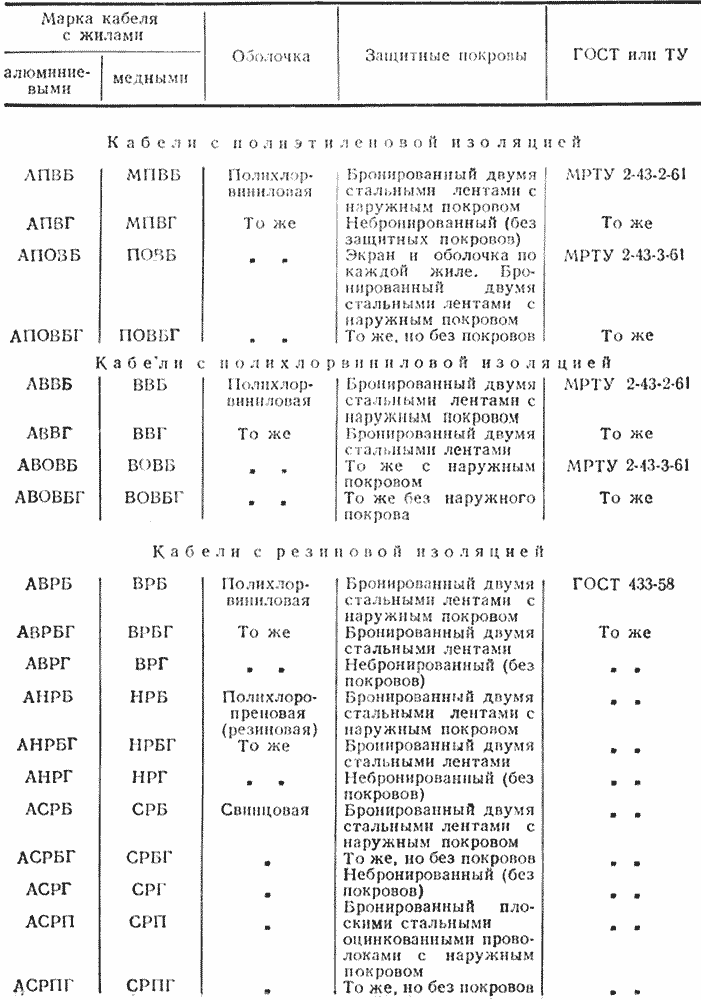

Перечень марок кабелей приведен в табл. 5-1, а сортамент кабелей — в табл. 5-2.
5-2. КОНСТРУКТИВНЫЕ ЭЛЕМЕНТЫ
Токопроводящие жилы силовых кабелей с пластмассовой и резиновой изоляцией на напряжение 500 в изготовляют в соответствии с ГОСТ 1966-52 из отожженных медных проволок типа Н (см. раздел 1). Алюминиевые жилы изготовляют аналогичной конструкции, с той разницей, что алюминиевые жилы сечением 10 мм2 выполняют однопроволочными. Медные и алюминиевые жилы для кабелей с пластмассовой изоляцией на напряжение 1 000 в и выше изготовляют по ГОСТ 340-59 на кабели с пропитанной бумажной изоляцией (см. раздел 1).
Для кабелей с пластмассовой изоляцией на напряжения 500, 10 000 и 35 000 в применяют токопроводящие жилы только круглой формы, а на напряжения 1 000 и 6 000 в — сегментной формы для двухжильных кабелей и секторной формы для трех- и четырехжильных кабелей.
Конструкции заземляющих (нулевых) жил аналогичны конструкциям рабочих жил соответствующих сечений.
Силовые кабели изготовляют с полиэтиленовой, полихлорвиниловой и резиновой изоляцией (см. § 1-3 и 1-5).
Таблица 5-1

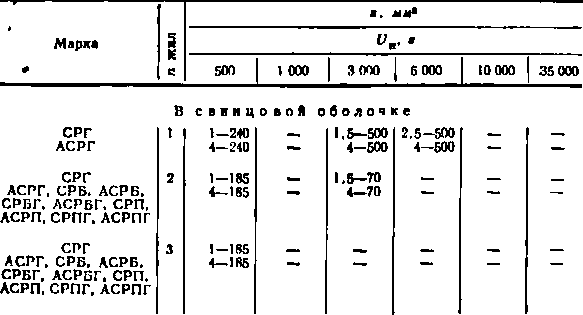

Силовые кабели с пластмассовой и резиновой изоляцией
Таблица 5-2

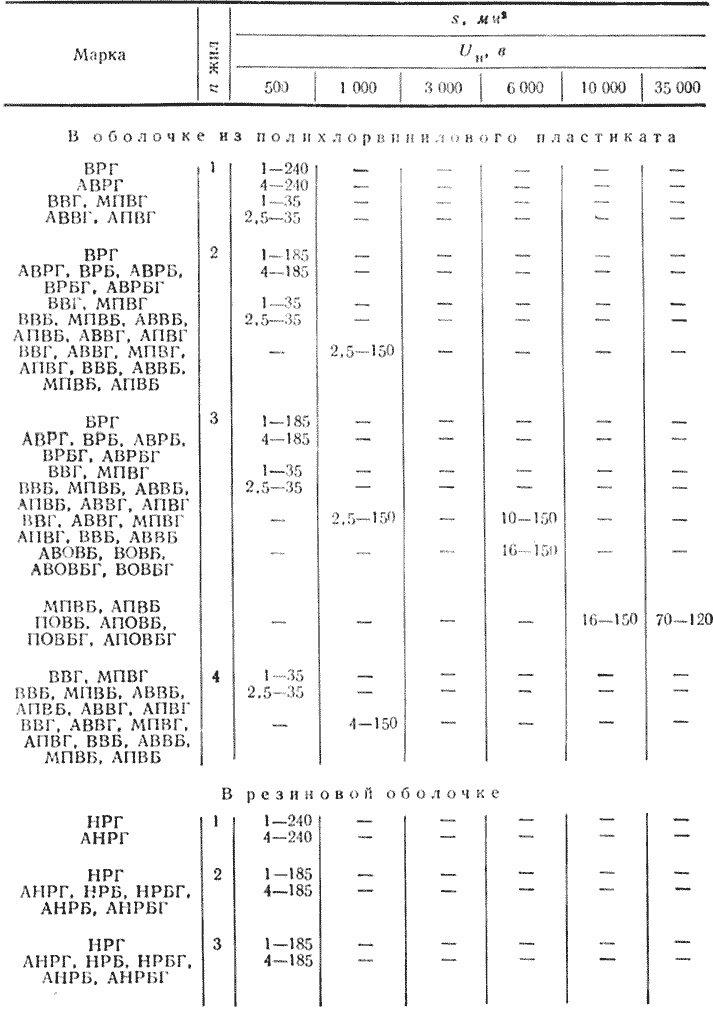

Сортамент силовых кабелей с пластмассовой и резиновой изоляцией
Продолжение табл. 5-2
Примечание. Двухжильные и трехжильные кабели с резиновой изоляцией на напряжения 500 и 3 000 в и трехжильные кабели с пластмассовой изоляцией на напряжение 500 в изготовляют также с дополнительной заземляющей или нулевой жилой.
Конструкции токопроводящих жил, толщины изоляции и диаметры изолированных жил для силовых кабелей с пластмассовой и резиновой изоляцией на напряжение 500 о приведены в табл. 5-3, кабелей с резиновой изоляцией на напряжения 3 000 и 6 000 в — в табл. 5-4, а кабелей с пластмассовой изоляцией на напряжения 1 000—35 000 в — в табл. 5-5.
Отклонение от номинальной радиальной толщины резиновой изоляции для кабелей всех марок и пластмассовой изоляции для кабелей на напряжения 500 и 1 000 в не превышает 10%, для кабелей с пластмассовой изоляцией на напряжения 6 000, 10 000 и 35 000 в — соответственно 6, 4 и 2%. Положительный допуск не нормируют.
Силовые кабели на напряжения 6 000 в и выше изготавливают с экранированными жилами (см. § 5-3—5-5).
Изолированные жилы скручивают в кабель с заполнением промежутков между жилами материалами соответственно виду изоляции. Допускают заполнение промежутков между жилами штапельным стекловолокном, непропитанной или пропитанной противогнилостным составом кабельной пряжей.
В кабелях с пластмассовой изоляцией сечением до 6 мм2 включительно допускают вместо скрутки параллельную укладку двух, трех или четырех жил в одной плоскости. Скрученные жилы могут быть обмотаны двумя скрепляющими лентами из упаковочного полихлорвинилового пластиката толщиной 0,2 мм. В двухжильных кабелях с резиновой изоляцией сечением до 6 мм2 включительно жилы укладывают параллельно.

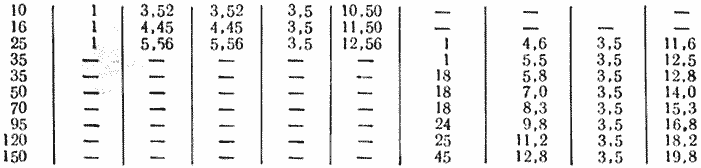

Таблица 5-3

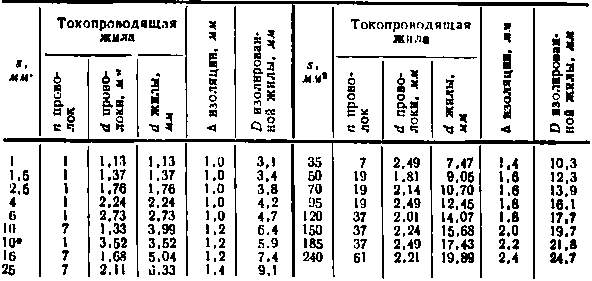

Изолированные жилы силовых кабелей с пластмассовой и резиновой изоляцией на напряжение 500 в
* Для алюминиевой жилы.
Таблица 5-4

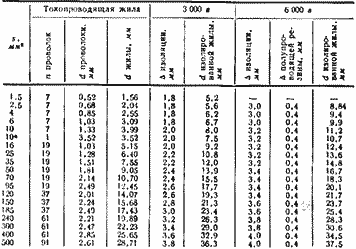

Изолированные жилы силовых кабелей с резиновой изоляцией на напряжение 3 000 и 6 000 в
* Для алюминиевой жилы.
Таблица 5-5

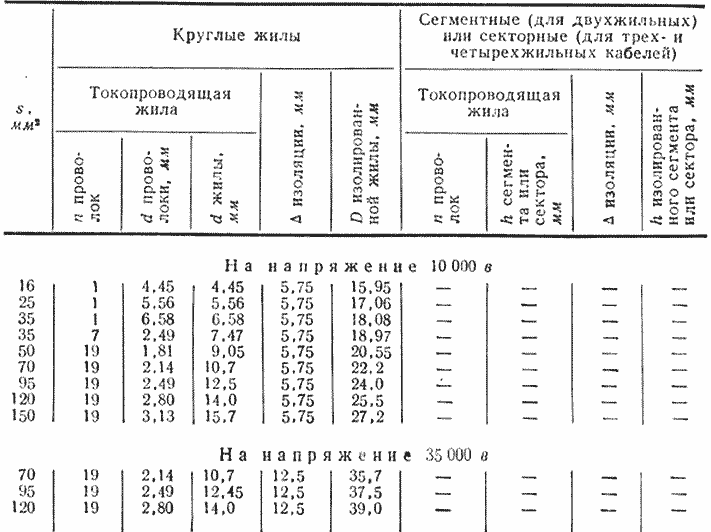

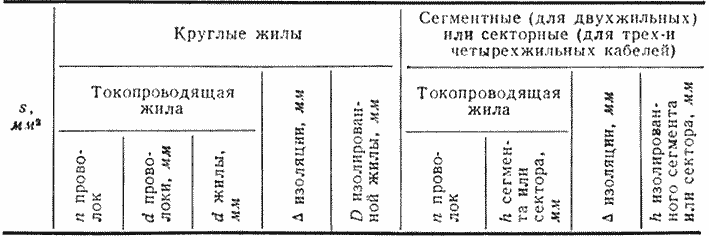

Изолированные жилы силовых кабелей с пластмассовой изоляцией на напряжения 1000—35 000 в
Для двухжильных кабелей на напряжение 1 000 в
На напряжение 6 000 в
Продолжение табл. 5-5
Примечание. В толщину изоляции кабелей на напряжения 10000 и 35 000 в входит слой полупроводящего полиэтилена толщиной 0,25 мм для кабелей на 10 000 в и 0,5 мм для кабелей на 35 000 в.
Для защиты изоляции токопроводящих жил от действия света, влаги, химических агрессивных сред, механических воздействий поверх жил накладывают оболочку из свинца, полихлорвинилового пластиката или резины на основе полихлоропренового каучука. Свинцовая оболочка влагонепроницаема и обладает электропроводностью, поэтому она может служить экраном.
Толщина свинцовой, полихлорвиниловой и резиновой оболочек, накладываемых на силовые кабели, зависит от диаметра кабеля,под оболочкой (табл. 5-6 и 5-7).
В зависимости от условий применения и прокладки силовые кабели с пластмассовой и резиновой изоляцией изготовляют как без брони и наружных покровов поверх оболочки, так и бронированными с наружными покровами (см. раздел 1), Непосредственно на оболочку из полихлорвинилового пластиката под броней дополнительно накладывают две ленты непропитанной кабельной бумаги.
Строительная длина кабелей:
- с резиновой изоляцией всех марок и кабелей с пластмассовой изоляцией на напряжение 500 в— 125 м;
- с пластмассовой изоляцией па напряжение до 10 000 в; сечением до 35 мм2 — не менее 200 м, до 70 мм2 — 150 м и свыше 70 мм2 — не менее 100 м;
- с пластмассовой изоляцией на напряжение 35 000 в — не менее 100
Таблица 5-6

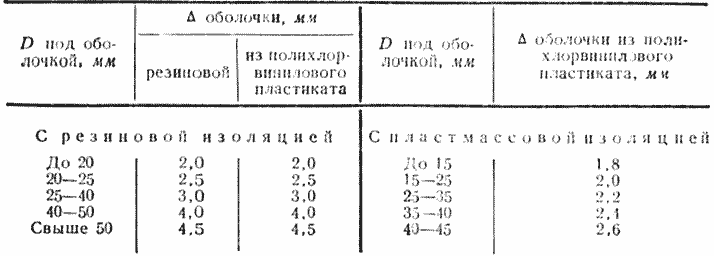

Толщина свинцовой оболочки силовых кабелей с резиновой изоляцией
Таблица 5-7
Толщина полихлорвиниловой и резиновой оболочек силовых кабелей с резиновой и пластмассовой изоляцией
5-3. КАБЕЛИ С ПОЛИЭТИЛЕНОВОЙ ИЗОЛЯЦИЕЙ
Для изоляции токопроводящих жил применяют полиэтилен марок Р-501 по ВТУ МХП 4138-55 (только для кабелей на напряжение 500 в), Р-502 по ВТУ МХП 2524-53 и Р-503 по ВТУ МХП 4440-55.
Толщины изоляции жил силовых кабелей с полиэтиленовой изоляцией приведены в табл. 5-3 и 5-5.
Силовые кабели с полиэтиленовой изоляцией на напряжение 6 000 в и выше изготовляют с экранированными жилами. В кабелях на напряжение 6 000 в экран накладывают поверх изоляции жил, а в кабелях на напряжения 10 000 и 35 000 в экран накладывают поверх токопроводящих жил (под изоляцией) и поверх изоляции. Экран поверх токопроводящих жил выполняют из полупроводящего полиэтилена или двух лент полупроводящей кабельной бумаги толщиной 0,125 мм. Экран поверх изоляции состоит из графитового слоя, полупроводящего полиэтилена или полупроводящей кабельной бумаги и металлической ленты (медной — толщиной не менее 0,06 мм или алюминиевой — не менее 0,1 мм).
Таблица 5-8

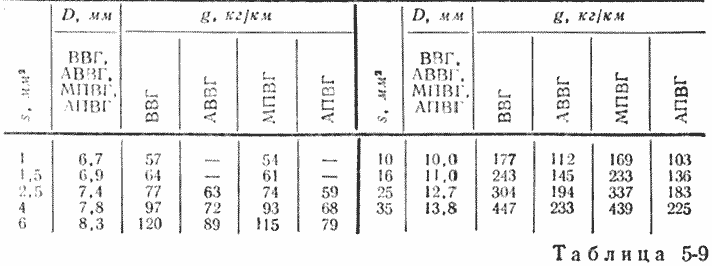

Расчетные наружные диаметры и вес одножильных силовых кабелей с полиэтиленовой и полихлорвиниловой изоляцией в оболочке из полихлорвинилового пластиката на напряжение 500 в

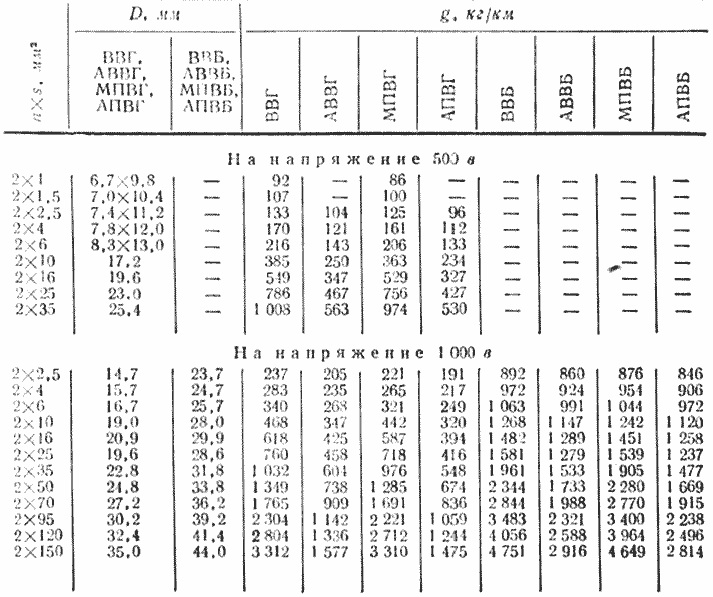

Расчетные наружные диаметры и вес двухжильных силовых кабелей с полиэтиленовой и полихлорвиниловой изоляцией в оболочке из полихлорвинилового пластиката на напряжения 500 и 1 000 в
Таблица 5-10

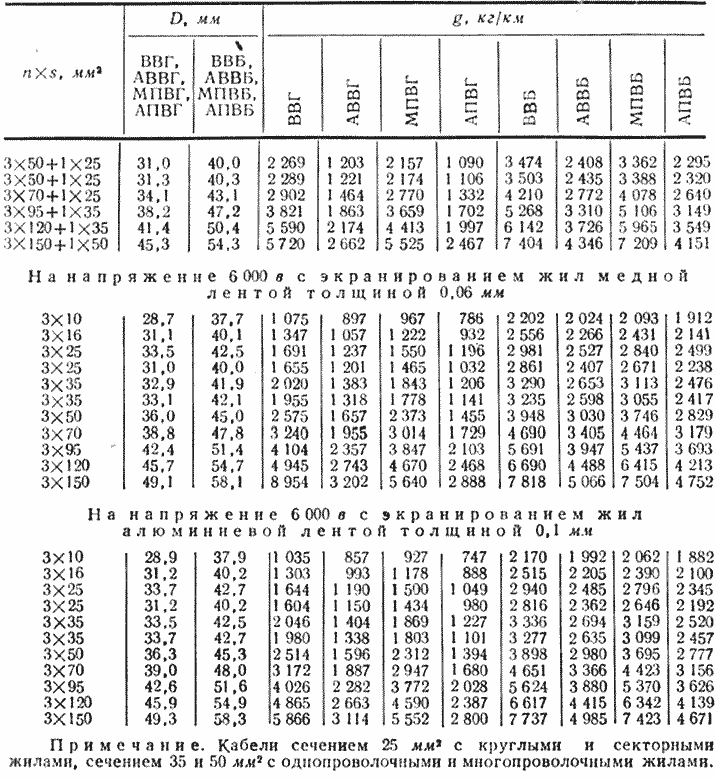

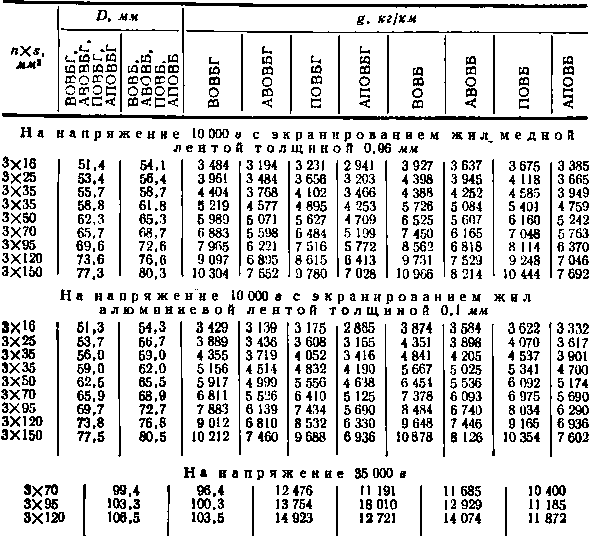

Расчетные наружные диаметры и вес силовых кабелей с полиэтиленовой и полихлорвиниловой изоляцией в оболочке из полихлорвинилового пластиката на напряжения 500, 1000 и 6 000 в
Продолжение табл. 5-10
Изолированные жилы скручивают и заключают в оболочку из полихлорвинилового пластиката. Кабели на напряжения 10 000 и 35 000 в изготовляют с отдельными оболочками поверх каждой изолированной жилы.
Кабели для подземной прокладки бронируют двумя стальными лентами с наружным покровом.
Силовые кабели с полиэтиленовой изоляцией изготовляют одно-, двух- и трехжильными с алюминиевыми и медными токопроводящими жилами. Этим кабелям присвоены марки АПВГ, МПВГ, АПВБ, МПВБ, АПОВБ, ПОВБ, АПОВБГ и ПОВБГ (рис. 5-1).
Таблица 5-11
Расчетные наружные диаметры и вес трехжильных силовых кабелей с полиэтиленовой изоляцией в оболочке из полихлорвинилового пластиката на напряжения 10 000 и 35 000 в
5-4. КАБЕЛИ С ПОЛИХЛОРВИНИЛОВОИ ИЗОЛЯЦИЕЙ
Для изоляции силовых кабелей с полихлорвиниловой изоляцией на напряжения 500 и 1 000 в применяют полихлорвиниловый изоляционный пластикат марок А и Б по ГОСТ 5960-51, а на напряжение 6 000 в — рецептур Р-1167 и Р-867 по ВТУ МХП.
Толщины изоляции жил силовых кабелей с полихлорвиниловой изоляцией приведены в табл. 5-3 и 5-5.
В кабелях на напряжение 6 000 в поверх изоляции из полихлорвинилового пластиката накладывают экран из графитового слоя, полупроводящего полихлорвинилового пластиката или двух лент полупроводящей кабельной бумаги и металлической ленты (медной — толщиной не менее 0,06 мм или алюминиевой — не менее 0,1 мм).
Изолированные жилы скручивают и покрывают оболочкой из шлангового полихлорвинилового пластиката по ГОСТ 5960-61.

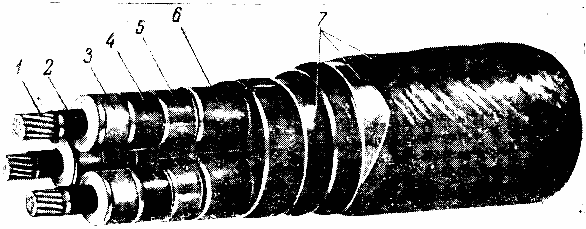

Рис. 5-1. Кабель с полиэтиленовой изоляцией в полихлорвиниловой оболочке на напряжение 10 000 в.
1 — жила; 2 и 4 — полупроводящие экраны; 3 — полиэтиленовая изоляция; 5 — медный экран; 6 — оболочка из полихлорвинилового пластиката; 7 — наружные покровы.
Кабели для подземной прокладки бронируют двумя стальными лентами с наружным покровом.
Силовые кабели с полихлорвиниловой изоляцией изготовляют одно-, двух- и трехжильными с алюминиевыми или медными токопроводящими жилами. Этим кабелям присвоены марки АВВБ, ВВБ, АВВГ и ВВГ.
Расчетные наружные диаметры и вес кабелей приведены в табл. 5-8—5-10.
5-5. КАБЕЛИ С РЕЗИНОВОЙ ИЗОЛЯЦИЕЙ
Токопроводящие жилы кабелей с резиновой изоляцией всех марок и напряжений изготовляют в соответствии с ГОСТ 1956-52 типа Н (см. раздел 1). По требованию заказчиков для силовых кабелей с резиновой изоляцией на напряжения 3 000 и 6 000 в медные жилы сечением 1,5 мм2 изготовляют типа Г, а сечением 2,5— 35 мм2 — типа Н конструкций, указанных в скобках.
Для изоляции силовых кабелей с резиновой изоляцией применяют изоляционную резину РТИ-1. Организация промышленного выпуска бутилкаучука, обладающего высокими электрическими характеристиками и озоностойкостью, позволит значительно улучшить качество резиновой изоляции силовых кабелей.
В кабелях на напряжение 6 000 в поверх изоляции жил накладывают экран из полупроводящей резины толщиной 0,4 мм.
Толщины изоляции жил силовых кабелей с резиновой изоляцией на напряжение 500 в приведены в табл. 5-3, и на (напряжения 3 000 и 6 000 в — в табл. 5-4.
В двухжильных кабелях с резиновой изоляцией с жилами сечением до 6 мм2 включительно жилы укладывают параллельно (рис. 5-2), а у трех- (рис. 5-3) и четырехжильных кабелей — скручивают. При скрутке жил допускают заполнение промежутков между жилами кабельной пряжей, пропитанной противогнилостным составом.
Для повышения электрической прочности силовых кабелей с резиновой изоляцией на напряжения 3 000 и 6 000 в по скрутке изолированных жил накладывают дополнительную поясную изоляцию из резины.
Поверх скрученных или параллельно уложенных жил накладывают оболочку. Силовые кабели с резиновой изоляцией изготавливают в оболочке из свинца, полихлорвинилового пластиката или негорючей резины (на основе полихлоропренового каучука) типа ΡШΗ-2. Толщины этих оболочек приведены в табл. 5-6 и 5-7.

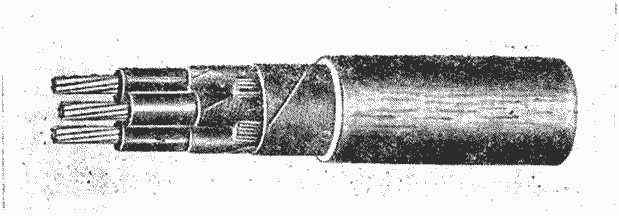

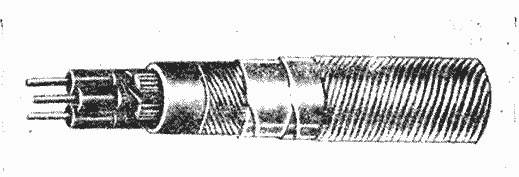

Рис. 5-3. Кабель силовой трехжильный с резиновой изоляцией в полихлорвиниловой оболочке на напряжение 500 в бронированный марки ВРБ.
Для механической защиты оболочек применяют бронирование кабеля двумя стальными лентами или плоскими проволоками с наружными покровами или без них. Силовым кабелям с резиновой изоляцией в оболочке из полихлорвинилового пластиката присвоены марки АВРБ, ВРБ, АВРБГ, ВРБГ, АВРГ и ВРГ, в резиновой оболочке на основе полихлоропренового каучука — марки АНРБ, НРБ (рис. 5-4), АНРБГ, НРБГ, АНРГ и НРГ и в свинцовой оболочке — марки АСРБ, СРБ (рис. 5-5), АСРБГ, СРБГ, АСРГ, СРГ (рис. 5-6-5-7), АСРП, СРП, АСРПГ и СРПГ.

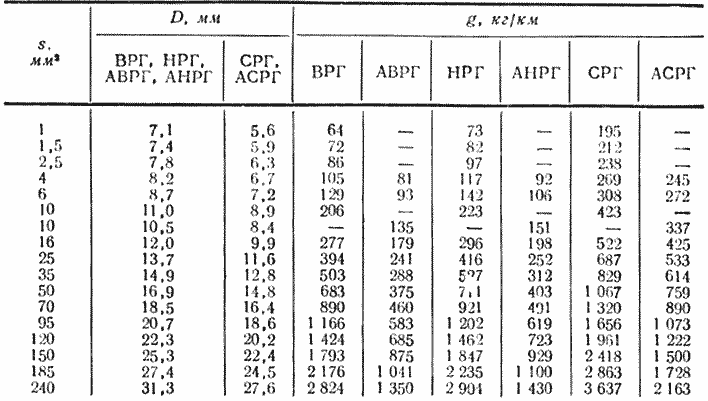

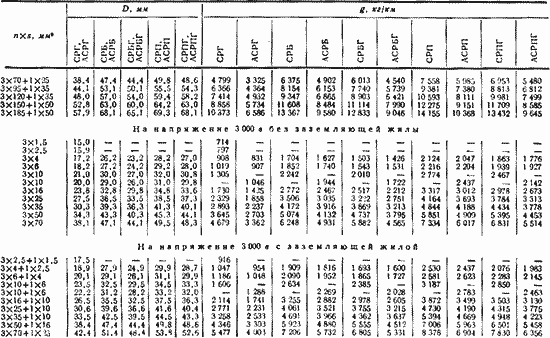

Наружные диаметры и вес силовых кабелей с резиновой изоляцией приведены в табл. 5-12—5-19.
Во всех перечисленных таблицах данные повторяющегося сечения 10 мм2 относятся к кабелям с алюминиевыми жилами.

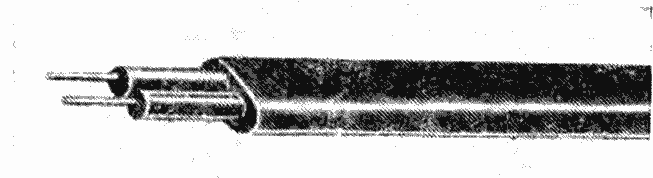

Рис. 5-2. Кабель силовой двухжильный с резиновой изоляцией в полихлорвиниловой оболочке на напряжение 500 о небронированный марки ВРГ.

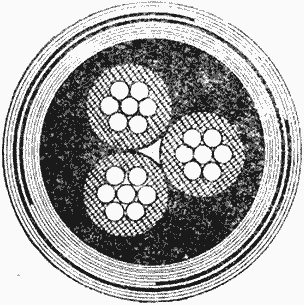

Рис. 5-4. Поперечный разрез силового кабеля трехжильного с резиновой изоляцией в резиновой оболочке бронированного на напряжение 500 в марки НРБ.

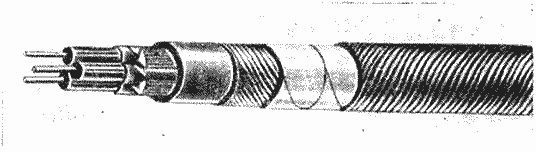

Рис. 5-5. Кабель силовой трехжильный с резиновой изоляцией в СВИНЦОВОЙ оболочке бронированный марки СРБ.
Рис. 5-6. Кабель силовой трехжильный с резиновой изоляцией в свинцовой оболочке небронированный на напряжение 500 в марки СРГ.

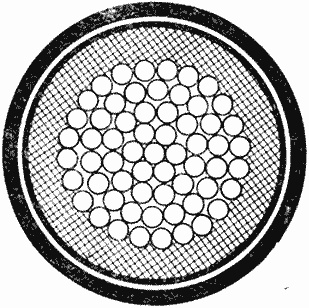

Рис. 5-7. Поперечный разрез силового кабеля одножильного с резиновой изоляцией в свинцовой оболочке небронированного на напряжение 500 в марки СРГ.
Таблица 5-12
Расчетные наружные диаметры и вес одножильных силовых кабелей с резиновой изоляцией в полихлорвиниловой, резиновой и свинцовой оболочках на напряжение 500 в
Таблица 5-13

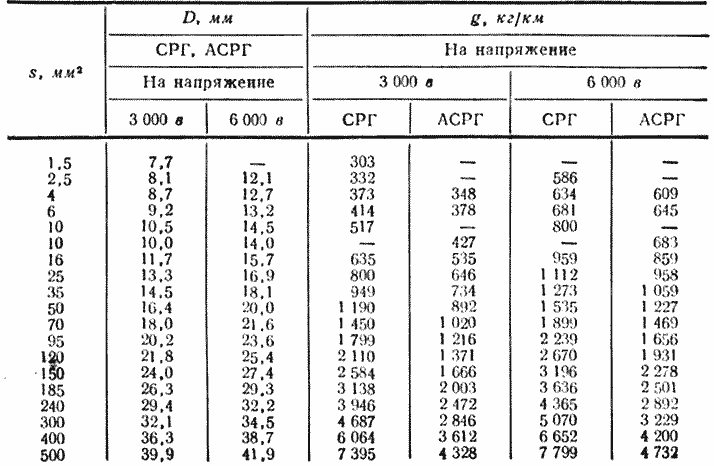

Расчетные наружные диаметры и вес одножильных силовых кабелей с резиновой изоляцией в свинцовой оболочке на напряжения 3 000 и 6 0(0 в
Таблица 5-14

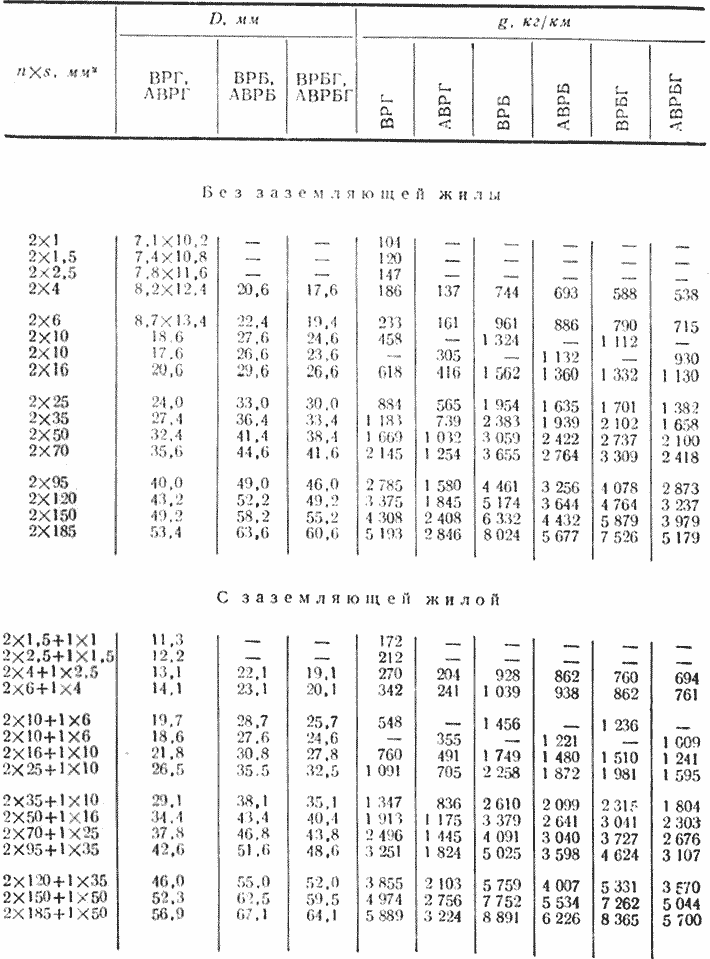

Расчетные наружные диаметры и вес двухжильных силовых кабелей с резиновой изоляцией в полихлорвиниловой оболочке на напряжение 500 в
Продолжение табл. 5-19
