Для измерения угла сдвига фаз в сетях переменного тока, при испытаниях ЭМ, применяют переносные фазометры, имеющие электродинамическую или электромагнитную систему.
Чётырехквадратный фазометр электродинамической системы типа Д578/1 (50 Гц) и Д578/2 (60 Гц) предназначен для определения в однофазных сетях переменного тока частоты 50 и 60 Гц, угла сдвига фаз между основными гармоническими составляющими тока и напряжения, коэффициента мощности. При коэффициенте гармоник менее 1% фазометр сохраняет класс точности 0,5.
Диапазон измерения электрического угла сдвига фаз фазометра в градусах 0—90—180—270—360°. Диапазон измерений cosφ составляет +1 -г — 1. Мощность, потребляемая последовательной цепью прибора при номинальном токе 5 и 10 А и нормальной частоте, не превышает 5 В х х А, а параллельной цепью — не превышает 8 В · А. Отсчетное устройство — стрелочный указатель.
Для измерения коэффициента мощности в сетях трехфазного тока частотой 50 Гц при равномерной нагрузке фаз с симметричным напряжением и током применяются фазометры 3120 и 3120)1 электромагнитной системы, характеристики которых приведены в табл. 1.6. Отсчетное устройство приборов — стрелочный указатель.
Таблица 1.6
* Для емкостной нагрузки.
** Для индуктивной нагрузки.

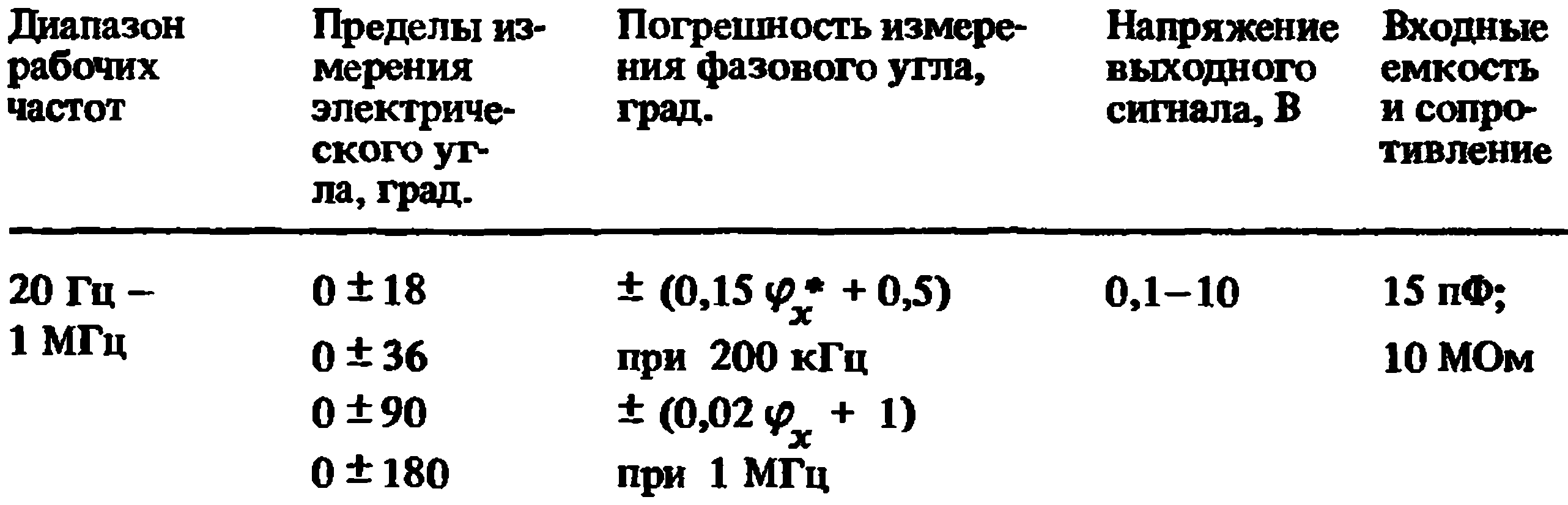

Таблица 1.7
* φ — показание измерительного прибора в данной точке х диапазона измерений.
Для измерения разности фаз двух синусоидальных сигналов в широком диапазоне частот, при очень малом потреблении мощности от измеряемой цепи, применяется электронный фазометр типа Ф213. Работа прибора основана на преобразовании разности фаз сигналов во временной интервал. Формирование импульсов в момент перехода сигнала через нуль выполняется с использованием туннельных диодов. Ступенчатый фазовращатель позволяет измерять нулевой фазовый сдвиг при значении временного интервала вблизи половины периода, что исключает влияние мертвой зоны при временном интервале, близком к нулю. В составе прибора имеются высокоомные входные пробники. Предусмотрена возможность записи измеряемой величины на самописец. Основные технические характеристики прибора приведены в табл. 1.7.
