Среди требований, предъявляемых при организации производства, все чаще упоминается такое понятие, как гибкость. Под ней подразумеваются условия, позволяющие в нужный момент и в короткий срок (ибо фактор времени играет важную роль) перейти на выпуск иной продукции или изменить технологию, обеспечение энергоресурсами (электроэнергией, теплом, воздухом, водой).
Гибкость использования оборудования позволяет предприятию нести минимальные потери и затраты, а тем самым способствует наибольшей эффективности. При организации строительства гибкость достигается использованием инвентарного оборудования, в частности инвентарных электротехнических устройств электроснабжения и электрооборудования [57]. Такие устройства также благоприятствуют научно-техническому прогрессу, дают значительный экономический эффект в результате экономии электроматериалов и металла, поскольку они многократно оборачиваемы. Они же способствуют рациональному потреблению электроэнергии (при электротермообработке бетона, сварочных работах и др.), улучшению условий электробезопасности, снижению трудозатрат электромонтеров, обслуживающих строительные площадки.
Широкому распространению на стройках инвентарных электроустройств препятствуют следующие причины: организация электрохозяйств ведется не на научной основе; не осуществляется экономически мотивированная техническая политика; не определена номенклатура инвентарных электроустройств, рекомендуемых для строительных площадок; отсутствуют технические условия для инвентарных электроустройств и требования к их разработке; разработка таких устройств ведется главным образом путем «чистого» изобретательства, а не на базе выпускаемых заводами электропромышленности или заводами электромонтажных трестов строительных министерств и ведомств блоков, узлов и других конструктивных элементов, предназначенных для строящихся и реконструируемых объектов капитального строительства и вместе с тем пригодных для применения и условиях строительных площадок; недооценивается такое преимущество, как кооперирование заводов по выпуску электроинвентаря для строек; необходимые ресурсы для таких устройств планируются в явно недостаточных количествах.
Отечественный и зарубежный опыт использования инвентарных электроустройств не обобщается, рекомендации не готовятся; вместе с тем указанный опыт на строительных площадках заслуживает внимательного изучения. Иностранные фирмы не только демонстрируют такие устройства на различных выставках, но и широко применяют их при выполнении строительных контрактов даже в нашей стране (Финляндия, Швеция, Польша, Венгрия, ГДР, Чехословакия).
Высокая надежность устройств достигается, если они разрабатываются на основе изучения и анализа причин отказов. При этом должны предъявляться следующие общие требования: разработку устройств надо вести на уровне наиболее прогрессивных современных образцов, выявленных при изучении опыта; каждое устройство должно иметь определенное назначение, соответствующее техническим условиям; все устройства должны отличаться технически допустимой простотой. Помимо обеспечения надежности, они должны быть электробезопасными, долговечными, ремонтопригодными, экономичными; быть транспортабельными и выносливыми.
Должна быть утверждена номенклатура инвентарных электроустройств и определены промышленные заводы-изготовители и заводы электротехнических изделий строительных ведомств.
Номенклатура инвентарных электроустройств
Номенклатура таких устройств, рекомендуемых для строительных площадок, включает:
передвижные комплектные трансформаторные подстанции наружной установки на напряжение 6— 10/0,4 кВ (см. рис. 21, 23, 24, 25, 28, 30, 38);
комплектные распределительные устройства наружной установки на напряжение 6—10 кВ на три фидера (Главмосстроя и подобные);
пункт установки электросчетчиков наружного применения (для учета активной и реактивной энергии, см. рис. 41);
распределительные шкафы наружного применения для присоединения приемников электроэнергии напряжением 380/220 В с рубильником на вводе и предохранителями на отходящих линиях (см. рис. 18); то же, с рубильником на вводе и автоматическими выключателями на отходящих линиях (рис. 43, 44); то же, на вводе и на отходящих линиях с блоками «предохранитель — выключатель» типа БПВ; то же, для симметричного присоединения к сети трех сварочных трансформаторов через автоматические выключатели;
групповые распределительные навесные щитки наружного исполнения с пакетным выключателем на вводе, предохранителями на отходящих линиях, штепсельными разъемами на 10 и 25 А для присоединения отходящих линий;
подключательные пункты различного назначения для присоединения: башенного крана (рис. 45); сварочного трансформатора (навесного); сварочного преобразователя типа ПСО или подобного с обеспечением его автоматического отключения и сигнализации об этом при обрыве заземляющего проводника или одной из фаз (навесного); передвижного насоса с обеспечением автоматического отключения магнитного пускателя от сети при обрыве заземляющего проводника или одной из фаз (навесной); понижающего трехфазного трансформатора мощностью 6,5—2,5 кВ·А, напряжением 380/220 В, с пусковым аппаратом на вводе и группой предохранителей на выходе (навесной — см. рис. 46).

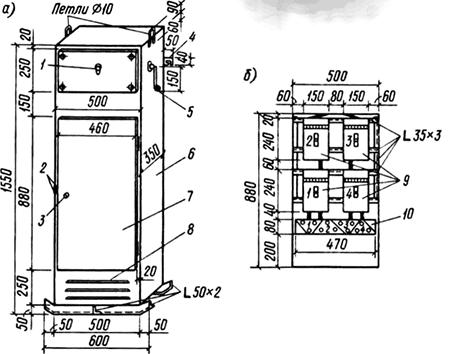

Рис. 43. Инвентарный распределительный шкаф с рубильником на вводе и четырьмя автоматическими выключателями на отходящих линиях: а — общий вид; б — блок автоматических выключателей на раме
1 - сигнальная лампа ЛС-53; 2 — петли для висячего замка; 3 — внутренний замок; 4 - ушки для крепления шкафа к стене; 5 — съемная ручка рубильника; 6 — шкаф; 7 - дверца шкафа; 8 — жалюзи; 9 — автоматические выключатели А-3124; 10 — текстолитовая панель с барашковыми зажимами
К осветительным устройствам относятся:
осветительные бесфундаментные мачты разной высоты различных типов и с разным количеством прожекторов или светильников (см. рис. 1, 10 и 11);
стойки наружной установки для освещения рабочих мест при возведении зданий и сооружений с лампами 220 В (см. рис. 13), напольные стойки для освещения внутри зданий при отделочных работах с лампами 36 В;
переносная распределительная коробка для присоединения стоек освещения к сети 220 В (подобно штепсельной коробке разветвления, используемой на лесоразработках для присоединения электропил);
софит с лампами 220 В, устанавливаемый на башенном кране (см. рис. 12), — навесной, универсальный, позволяющий применять его на башенных кранах любого типа;
переносная струбцина с прожектором, шланговым проводом и пилкой штепсельного разъема, устанавливаемая на наружной стене при кирпичной кладке зданий и сооружений (такое устройство позволяет освещать стены с лицевой стороны, повысить качество кладки);
электростояк на два напряжения (см. рис. 14) для организации освещения и присоединения электроинструмента — размещается на лестничной клетке строящегося здания;
удлинители для присоединения осветительных двухпроводных линий 36 В;
переносные светильники с лампами 36 и 12 В;
При электротермообработке рекомендуются:
установки электропрогрева и предварительного разогрева бетона типа К.ТПН-63ОБ (см. рис. 5) (рекомендуется дополнить приставкой с автоматикой);
установка с двумя трансформаторами прогрева кабеля ГСПК-20 с приставкой автоматики;
переносное автоматизированное устройство для кратковременного электроразогрева бетона с питанием от сети 380 В без понижающего трансформатора (см. рис. 8);
устройство с автоматикой для предохранения основания фундамента от промерзания; электроустройства для сушки: электрокалорифер с трубчатыми электронагревателями с приставкой автоматики; установка с лампами-термоизлучателями для сушки сырых пятен на штукатурке; печь для сушки и прокаливания сварочных электродов: с нагревом индукционным способом (рис. 47) или нагревательными элементами;
переносные автоматизированные установки для разогрева битума: с индукционным нагревом от сети 220 или 380 В промышленной частоты—одно- или трехфазным током (см. рис. 44); с трубчатыми электронагревателями;
шкаф для сушки спецодежды и обуви инфракрасными лучами;
установка наружного исполнения для повышения коэффициента мощности на 50 кВ-Ар.
В строительстве могут также применяться: разработанный Метрогипротрансом шкаф с автоматом типа А-3136 и штепсельными соединениями для присоединения передвижных силовых и осветительных нагрузок; ящик путейских работ с автоматом типа А-3120 и приставка к нему; выпускаемые Уфимским заводом низковольтной электроаппаратуры ящики серии ЯВИ с штепсельным разъемом для присоединения сварочного оборудования и других передвижных электроприемников; изготавливаемые Куйбышевским заводом сборные распределительные устройства (РУС); изготавливаемые различными заводами печи мощностью 1—2 кВт для обогрева бытовых помещений с элементами из нихромовой проволоки или с трубчатыми электронагревателями.

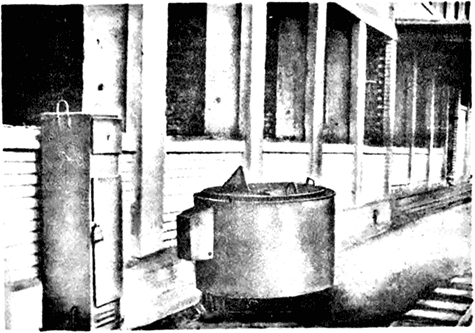

Рис. 44. Строительство школы. Распределительный шкаф с автоматическими выключателями на отходящих линиях; справа — электробитумоварка с индукционным нагревом.

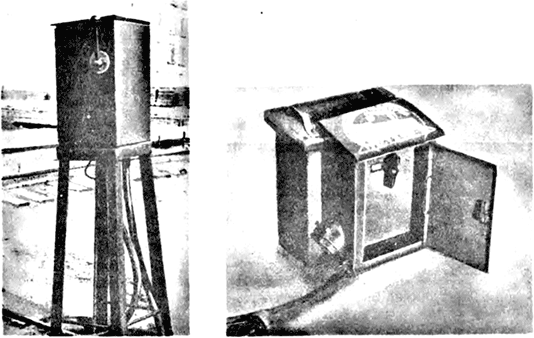

Рис. 45. Инвентарный отдельно стоящий подключательный пункт башенного крана.
Рис. 46. Понижающий трехфазный трансформатор мощностью 2,5 кВ-А на напряжение 380—220/42 В, скомплектованный с подключательным пунктом

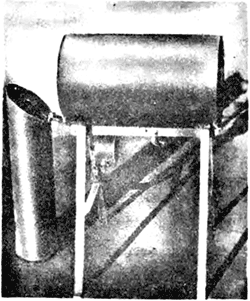

Рис. 47. Печь с контейнером для сушки и прокаливания сварочных электродов с индукционным нагревом
