Релейная защита, электроавтоматика и сигнализация.
Про верка релейной защиты, электроавтоматики и сигнализации может выполняться при любом виде ремонта электрооборудования согласно годовому графику проверок.

Taблица 45

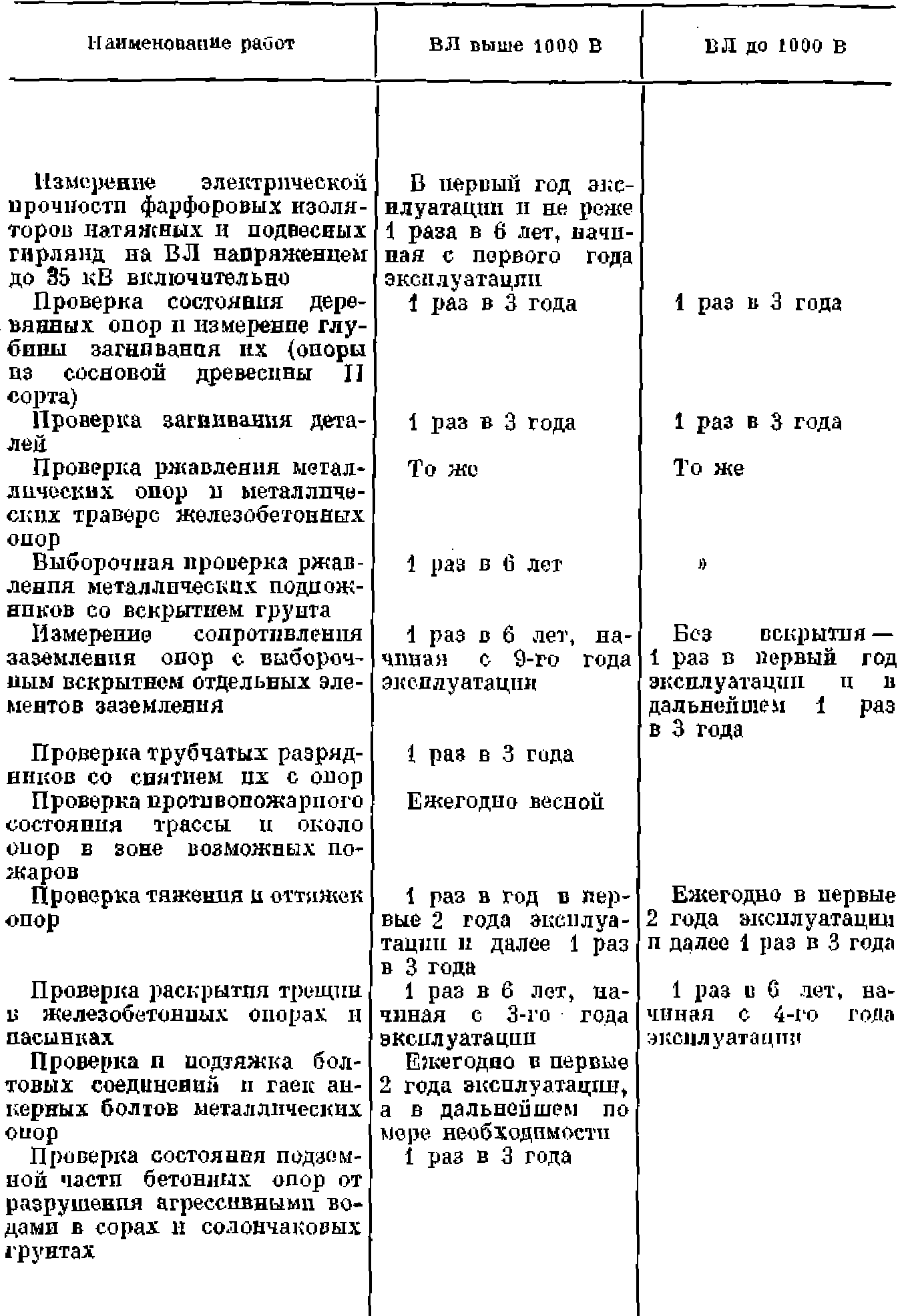

Периодические профилактические проверки и измерения на ВЛ

Все устройства релейной защиты (синхронных генераторов, трансформаторов, электродвигателей и т, д.), вторичные цепи, аппаратура управления и сигнализации в общей системе ППР должны подвергаться периодическим эксплуатационным проверкам: опробование отключения, включения выключателей и других аппаратов, а также действия АВР, АПВ, АЧР и сигнализации (по мере необходимости); частичные эксплуатационные; полные эксплуатационные.
Полные проверки следует производить 1 раз в 3 года, в Средней Азии — 1 раз в 2 года, частичные — 1 раз в год (между полными). Опробования производятся по мере необходимости: после внеочередного ремонта выключателя, привода, нарушении цепей управления пли защиты и т. д.
В эксплуатационные проверки следует включать: устройства защиты генераторов и статических конденсаторов — в период любого вида ремонта; устройства защиты воздушных линий —- до начала грозового сезона; устройства защиты основных трансформаторов — до начала осенне-зимнего максимума. Все остальные устройства релейной защиты проверяются равномерно в течение всего года.
Полные эксплуатационные проверки должны выполняться в следующем объеме: подготавливается документация, аппаратура, рабочее место; принимаются необходимые меры для обеспечения безопасности работ и невозможности отключения другого оборудования, не проверяемого, но имеющего общие цепи с проверяемым или расположенного вблизи них; производятся внешний и внутренний осмотры, проверка механической исправности всех элементов релейной защиты, включая вторичные цепи, основные и промежуточные трансформаторы тока и напряжения, отключающие катушки и контакторы включения выключателя, а также другой аппаратуры.
При осмотре и проверке механической исправности отдельных элементов устройств релейной защиты производятся: удаление пыли и загрязнений, чистка контактов реле, а также проверка их пробега и надежного замыкания; проверяется ход подвижных систем реле, возврат их в исходное положение; отсутствие заедания в подшипниках, подпятниках, успокоителях, воздушных зазорах; проверяется четкость работы часовых механизмов реле времени. Проверяются крепления отдельных деталей в реле и во вспомогательных устройствах, крепления самих реле и вспомогательных устройств к напели.
Проверяются уплотнения и исправность крышек реле и вспомогательных устройств, а также проводятся другие проверки, обеспечивающие падежную работу устройств релейной защиты. Проверяется состояние изоляции всех цепей переменного и постоянного тока относительной земли и между отдельными группами электрически не связанных цепей проверяемого присоединения. Производится испытание электрической прочности изоляции всех вторичных цепей. Снимаются вольт-амперные характеристики намагничивания основных трансформаторов тока, проверяется коэффициент трансформации всех промежуточных трансформаторов тока и напряжения. Проверяется состояние и соответствие рабочему току и обеспечение селективности всех плавких предохранителей и автоматов максимального тока, установленных в цепях проверяемого устройства релейной защиты. Проверяются трансформаторы напряжения и их цепи с проверкой состояния и соответствия рабочему току предохранителей и автоматов максимального тока. Проверяются электрические характеристик и всех реле и вспомогательных устройств (в объеме, предусмотренном специальными инструкциями для каждого вида устройства) на соответствие рабочих уставок заданным. При этом обязательно проверяется отсутствие недопустимых вибраций и искрений контактов реле в диапазоне от рабочей уставки до возможных максимальных и минимальных значений тока, напряжения, мощности, частоты и др. при работе их на нагрузку, определяемую схемой устройства, или номинальную. Проверяется взаимодействие всей схемы устройства релейной защиты при пониженном напряжении оперативного тока. При этом проверяется действие устройства на выключатели и другие коммутационные аппараты. Проверяется защита в полной схеме током от постороннего источника до срабатывания масляного выключателя (автомата). При этом проверяется правильность сборки токовых цепей и коэффициент трансформации трансформаторов тока. Эта проверка производится для всех простых максимальных защит, не проверяемых током рабочей нагрузки, и является окончательной; после этого никакие работы в цепях защиты не допускаются. Проверяется правильность включения и работа устройства релейной защиты под рабочим током и напряжением: снимаются векторные диаграммы, замеряются токи и напряжения небаланса; проверяется правильность включения и поведения реле мощности.
Производится опробование действия защиты на сигнал и отключение в полной схеме.
Проверяется наличие и соответствие инструкций, схем и другой документации по эксплуатации проверяемого устройства релейной защиты оперативного персонала.
Тепловая защита электродвигателей. Полная эксплуатационная проверка производится одновременно с капитальным ремонтом магнитного пускателя, контактора или магнитной станции ЩСУ, а также после смены нагревательного элемента.
Частичная проверка производится 1 раз в год (когда не производится полная).
Полная эксплуатационная проверка тепловой защиты производится в следующем объеме: внешний осмотр; внутренний осмотр и опробование действия реле от руки; проверка работы реле под током.
