Мощность трансформаторов, необходимая для электроснабжения компрессорных станций с газотурбинным и газомоторным приводом компрессоров, составляет 500—3000 кВт. Основными потребителями электроэнергии на этих КС являются циркуляционные насосные станции, система водоснабжения, вентиляторы охлаждения газа и электрический привод вспомогательных механизмов компрессорных агрегатов.
Для обеспечения надежного электроснабжения КС на подстанции должно быть установлено не менее двух трансформаторов: один рабочий, другой резервный, который может работать параллельно с другим трансформатором. Для экономии электроэнергии резервный трансформатор лучше держать в отключенном положении с вводом его в работу при необходимости действием мгновенного АВР.
При выборе трансформаторов необходимо учитывать условия, разрешающие параллельную их работу: они должны иметь одноименную группу соединений обмоток, коэффициенты трансформации их равны или различаются лишь на ±5%, напряжения короткого замыкания должны различаться не более чем на ±10% среднего арифметического значения коэффициентов, включаемых на параллельную работу трансформаторов, которые должны быть сфазированными.
Если питание электроэнергией производится от неразветвленной или тупиковой сети энергосистемы, на площадке компрессорной станции рекомендуется устанавливать в качестве резерва стационарный или передвижной агрегат с генератором мощностью, обеспечивающей электроснабжение основных цехов компримирования газа на время восстановления питания по линии электропередачи.


Рис. 33. Схема коммутации и электроснабжения КС от подстанции 6 или 10 кВ с резервный генератором

Если компрессорные станции питаются электроэнергией от сети 110 и 35 кВ, применяют комплектные трансформаторные подстанции; если питание осуществляется от 6—10 кВ воздушной линии энергосистемы, сооружают подстанции с установкой на них силовых трансформаторов и в распределительном устройстве ячеек КРУ или КРУН в зависимости от места их монтажа.
На КС с газомоторным или газотурбинным приводом компрессоров камеры для трансформаторов и распределительное устройство встраивают в помещения компрессорного цеха или циркуляционной насосной станции. В последнее время силовые трансформаторы устанавливают в открытых ячейках, вблизи с компрессорным цехом.
Щит низкого напряжения 0,4/0,23 кВ лучше располагать в помещении циркуляционной насосной с выходом в помещение насосов так, чтобы дежурный электрик мог одновременно обслуживать щит подстанции и насосную.
Схема коммутации и электроснабжения КС с подстанцией 6 или 10 кВ приведена на рис. 33.

Рис. 34. Подстанция с двумя трансформаторами по 630 кВ А и статическими конденсаторами:
1 — камера трансформаторов; 2 — помещение щита 0,4 кВ; 3 — распределительное устройство 6—10 кВ; 4 — часть распределительного устройства, находящегося в эксплуатации энергосистемой, 5 — помещение статических конденсаторов; 6 — воздушный ввод 6—10 кВ

На небольших по мощности КС, а также аварийно-ремонтных пунктах радиорелейных станциях газопроводов электроснабжение осуществляется от отдельно стоящих закрытых подстанций с одним или двумя трансформаторами мощностью 100—630 кВ-А. На рис. 34 показана такая подстанция.

Схемы подстанций и распределительных устройств для электроснабжения газотурбинных и газомоторных КС. 1.

Распре делительное устройство и подстанция на два напряжения питающей сети энергосистемы 110 и 35 кВ (см. рис. 33).
На подстанции установлены два трансформатора. Один ТМТ-110 (35)/10 кВ, присоединенный к ВЛ 110 кВ масляным выключателем МКП-110-М с АВР, который действует при отключении второго трансформатора, установленного на подстанции типа ТМ-35/10 и присоединенного к ВЛ-35 кВ энергосистемы. Последний трансформатор присоединен к ВЛ энергосистемы выключателем МКП-35 и имеет АВР, действующее при отключении ВЛ-110 кВ.

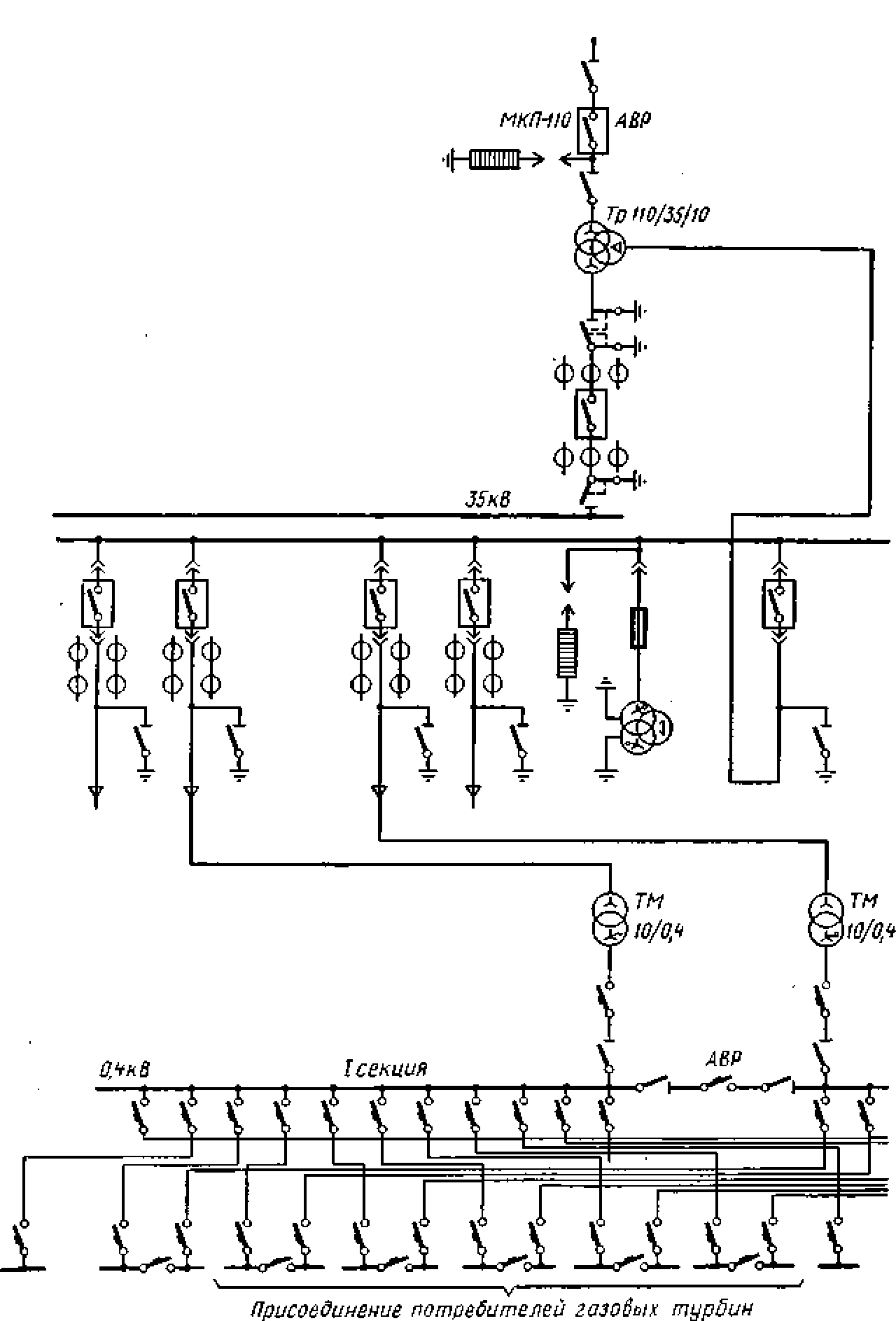

Рис. 35. Распределительное устройство и подстанция на напряжение 35/6-10 кВ с питанием от одной линии 35 кВ с резервным генератором 6 кВ

Таким образом, на ОРУ-110/35 кВ в работе находится лишь один из двух установленных трансформаторов, что снижает затраты на потери в этих трансформаторах. В распределительном устройстве 10 кВ имеются две секции шин, от которых питается электроэнергией КС через присоединенные к ним три трансформатора ТМ-1000-10/0,4 кВ. Две секции шин 10 кВ имеют между собой шиносоединительный выключатель, что повышает надежность электроснабжения КС.
В качестве аварийного резерва к распределительному устройству может быть присоединен генератор мощностью 1000 кВт, включающийся в работу автоматически и принимающий нагрузку через 1 мин.
Распределительное устройство 0,4 кВ имеет две секции шин с секционным АВР на автомате. Все электроснабжение собственных нужд газовых турбин имеет двустороннее питание.

На ОРУ-110-35 кВ имеется система шин 35 кВ, питающая электроэнергией других потребителей. Эта система шин имеет также двустороннее питание.
Как видно из схемы распределительных устройств 110/35/10 кВ и 0,4 кВ, такая система распределительных устройств и подстанций дает достаточную надежность электроснабжения КС с газотурбинным приводом нагнетателей.

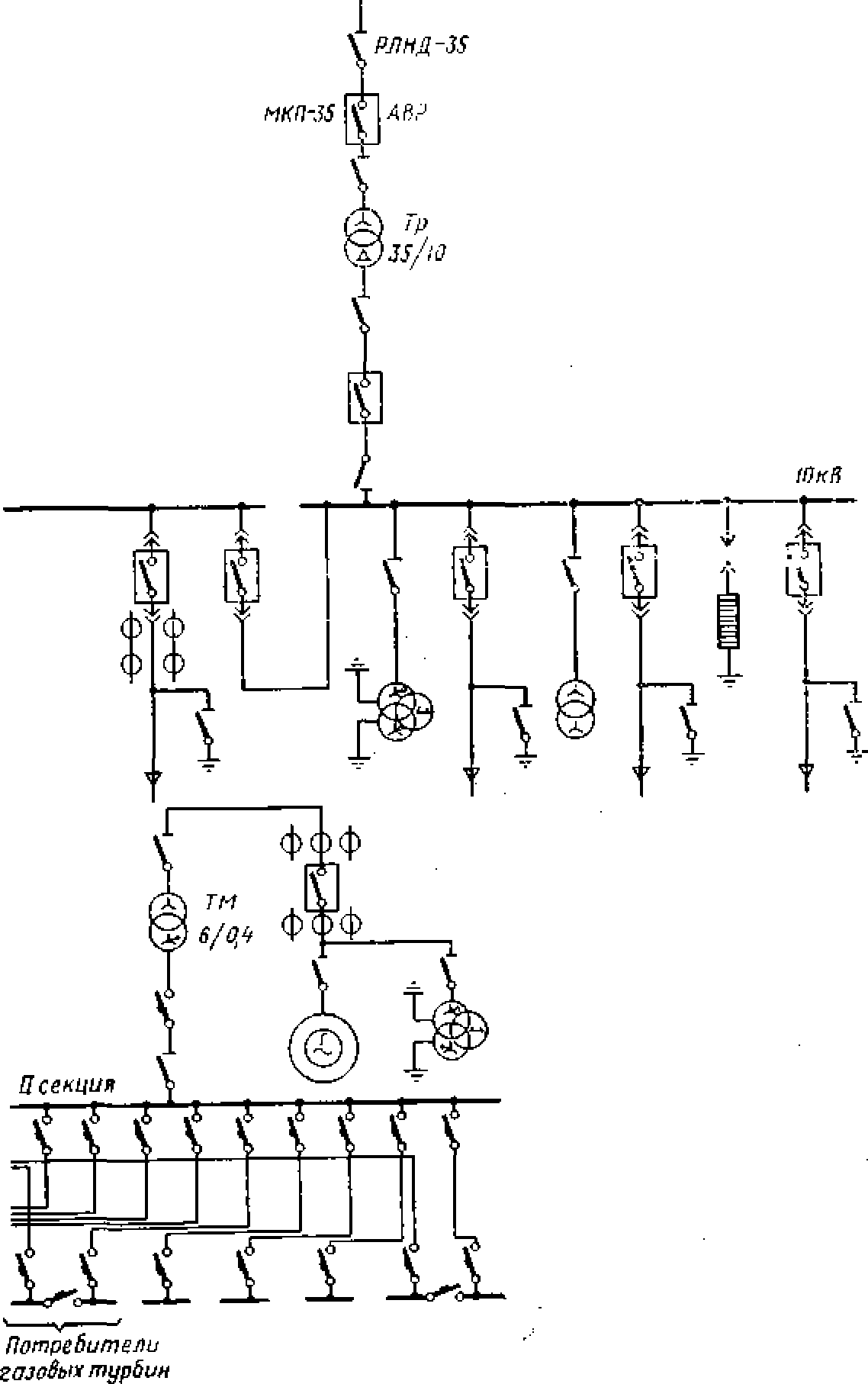

Рис. 36. Питание электроэнергией газотурбинной КС от одной ВЛ-35 кВ энергосистемы с резервом от распределительного устройства с блок-трансформаторами 10/6 кВ, питающимися электроэнергией от генераторов

  1. Распределительное устройство и подстанция на напряжение 35/6 кВ с односторонним питанием от сети энергосистемы (см. рис. 35).

В распределительном устройстве 35 кВ от энергосистемы имеется один ввод ВЛ-35 кВ. На подстанции установлен один трансформатор ТМ-3200-35/6. Так как от энергосистемы имеется лишь один ввод, трансформатор 35/6 кВ присоединен к ВЛ-35 кВ отделителем с защитой от к. з. в трансформаторе и аппаратах распредустройства короткозамыкателей.
Система шин 6 кВ односекционная. Питание КС на напряжении 0,4 кВ осуществляется через два понизительных трансформатора ΤΜ-1000/6/0,4.
В качестве резерва установлен генератор с автоматическим вводом в работу за время до 60 с.
Распределительное устройство 0,4 кВ секционировано на две секции с АВР на автомате.

  1. Распределительное устройство 35/10 кВ с вводом от энергосистемы и резервное распределительное устройство 10/6 кВ с двумя вводами от генераторов электростанции газопровода (рис. 36).

Эти распределительные устройства получили широкое применение на КС, расположенных в зоне отсутствия мощных энергосистем. В зависимости от надежности и мощности электросетей ВЛ энергосистемы может быть основным или резервным источником питания электроэнергией КС.
Выключатель, присоединяющий ВЛ-35 к распределительному устройству 35/10 кВ, имеет АВР, действующее при остановке рабочего генератора, последний имеет также устройство автоматического ввода в работу при отключении ВЛ-35 кВ.
