§ 78. Автоматическое включение резервных источников питания (АВР)
Суть работы устройства АВР заключается в том, что отключение выключателя рабочего источника питания в результате действия релейной защиты приводит к включению выключателя резервного источника питания.
Однако напряжение на шинах данного РУ может исчезнуть не только вследствие отключения выключателя источника питания, но и по другим причинам, при которых выключатель источника питания остается включенным. Чтобы обеспечить отключение выключателя рабочего источника питания во всех случаях исчезновения или резкого снижения напряжения на шинах РУ, его защиту дополняют защитой минимального напряжения. Автоматика включения резервного источника питания обеспечивается установкой к его выключателю дистанционного привода (электромагнитного, пружинно-грузового и т. п.) с подачей импульсов на включение от источника оперативного тока посредством отключившегося выключателя рабочего источника питания.

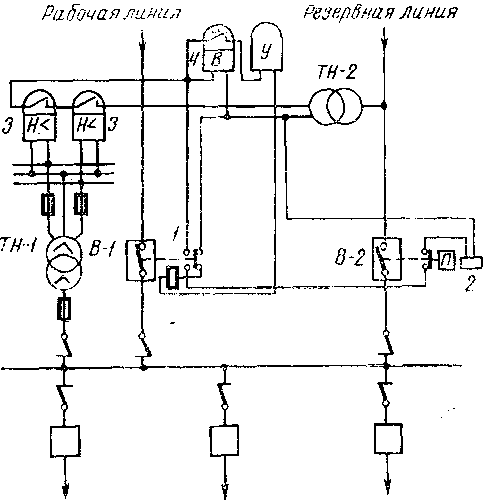

Рис. 237. Схема устройства АВР с пружинно-грузовым приводом на выключателе резервной линии: 1 — блок-контакты; 2 — катушка включения привода; 3 — реле минимального напряжения; 4 — реле времени
На рис. 237 приведена схема АВР линии с применением на выключателе В-2 резервного источника питания пружинно-грузового привода.
Источником питания устройства АВР является трансформатор напряжения ТН-2, который постоянно находится под напряжением от линии резервного питания (присоединен перед выключателем В-2).
При исчезновении или значительном снижении напряжения на шинах РУ реле минимального напряжения 5, подключенные к шинам через трансформатор напряжения ТН-1, срабатывают, замыкая оперативную цепь от трансформатора напряжения ТН-2 на реле времени 4. Реле времени замыкает своими контактами цепь отключающего электромагнита привода выключателя В-1. При отключении выключателя В-1 срабатывают блок-контакты 1 его привода, замыкая цепь катушки включения 2 пружинно-грузового привода выключателя В-2. Груз и пружины привода освобождаются и производят включение выключателя В-2; питание установки восстанавливается от резервной линии.
В сложных установках с дистанционным управлением электромагнитными приводами устройства АВР выполняют на постоянном оперативном токе с применением специальных промежуточных реле.
§ 79. Автоматическое повторное включение линий электропередачи (АПВ)
Различают устройства АПВ однократного и многократного действия, трехфазного и пофазного включения.
Устройства АПВ однократного действия включают линию повторно только один раз; если она вновь отключится защитой, то устройство АПВ больше действовать не будет.
Рис. 238. Схема устройства АПВ однократного действия с ручным возвратом:
1 и 2 — реле; 3 — рубильник; 4 и 5 — блок-контакты привода выключателя; 6 — кнопка
Устройства АПВ многократного действия включают линию повторно 2—3 раза через определенные промежутки времени.
Трехфазные устройства АПВ повторно включают одновременно все три фазы выключателя, аоднофазные — включают повторно каждую фазу выключателя отдельно. Наиболее широко применяют трехфазные АПВ однократного действия.
Устройства АПВ могут быть электрическими и механическими. Электрические АПВ выполняют при помощи электромагнитных или пневматических приводов с применением соответствующих реле и схем электрических соединений. Механическое АПВ осуществляют приспособлениями, которые устанавливают на пружинных и пружинно-грузовых приводах (см. гл. XII, § 45).
На рис. 238 приведена простейшая схема электрического АПВ однократного действия с использованием промежуточного реле 1 и указательного реле 2 с последовательной обмоткой.
При коротком замыкании на линии срабатывает ее релейная защита и выключатель отключается. После отключения выключателя блок-контакты 5 и 4 его привода замыкают цепь промежуточного контактора КП электромагнита включения ЭВ и выключатель включается. При этом срабатывает реле 2 и замыкает свои контакты, которыми замыкается цепь катушки реле 1. Реле 1 срабатывает, размыкает верхние и замыкает нижние контакты и самоблокируется.
Если АПВ произойдет на неустранившееся короткое замыкание, то релейная защита линии сработает вторично и вторично отключит выключатель. Еще раз автоматически выключатель включиться не сможет, так как цепь промежуточного контактора КП электромагнита включения привода будет разорвана верхними контактами самоблокировавшегося реле 1.
Для приведения устройства АПВ в первоначальное положение необходимо деблокировать реле 1 и разомкнуть контакты реле 2, для чего нажимают на кнопку 6 и поворачивают штифт реле 2. Рубильник 3 служит для выведения из действия АПВ, когда по условиям эксплуатации надо от него отказаться.
Необходимость приводить устройства в первоначальное положение от руки является недостатком данной схемы. На установках с постоянным оперативным током в настоящее время широко применяют устройства АПВ с автоматическим возвратом, имеющие более сложные схемы.
