§ 35. Разъединители для наружной установки

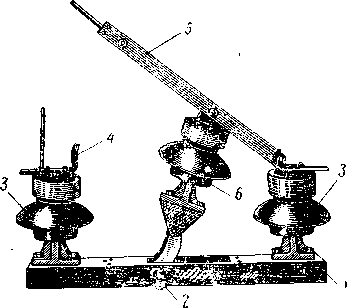

Рис. 73. Разъединитель РЛН-6/400:
1 — основание (цоколь); 2 — вал; 3 — опорные изоляторы; 4 — неподвижный контакт; 5 — нож; 6 — тяга
В конструкции разъединителей для наружной установки учитываются условия работы на открытом воздухе: контактная система разъединителей выполняется таким образом, чтобы она, обладая достаточной механической прочностью, позволяла без особых усилий привода и без нагрузки на изоляторы разрушать гололед, образующийся в местах разъема контактов и трущихся частях разъединителя.
Разъединители для наружной установки выпускаются заводами в виде отдельных полюсов, которые на месте установки соединяют трубчатыми тягами в один трехполюсный аппарат, управляемый общим приводом (см. рис. 76).
Существует много различных типов разъединителей для наружной установки, что объясняется постоянным совершенствованием их конструкций. В данном параграфе рассмотрены только некоторые типы разъединителей, наиболее широко применяемые во вновь монтируемых установках.
Для ОРУ напряжением 6—10 кВ устанавливают разъединители типа РЛН, а в ОРУ напряжением 35—500 кВ — разъединители типов РЛНД, ΡΟΗ, РОНЗ и др.
Разъединители РЛН-6 (рис. 73) и РЛН-10 на напряжения 6 и 10 кВ имеют по три изолятора ШН-6 (или ИШД-10); два крайних изолятора 3, укрепленные на гнутом основании 1, являются опорными для токоведущих частей. Нож 5 приходит в движение при вращении вала 2, встроенного в основание разъединителя, и работе шарнирного механизма, связанного с ножом через средний подвижный изолятор (тягу 6).
Конструкции ножа и неподвижного контакта у этих разъединителей такие же, как и у разъединителей для внутренней установки.
Рис. 74. Разъединитель РЛНД-2-110: 1 —
стержневой изолятор; 2 — трубчатая тяга; 3 — подвижный контакт с ламелями; 4 — подвижный контакт без ламелей (нож); 5 — заземляющие ножи; 6 — привод
Двухколонковые разъединители РЛНД-1 и РЛНД-2 (рис. 74) с одним или двумя заземляющими ножами на напряжения до 220 кВ включительно и на номинальные токи до 1000 а состоят из основания и установленных на нем двух поворотных стержневых изоляторов 1, фланцы которых соединены трубчатой тягой 2.
При включении и отключении посредством привода 6 каждый изолятор поворачивается вокруг своей оси на 90°; вместе с изоляторами поворачиваются закрепленные на них подвижные контакты 3 и 4.

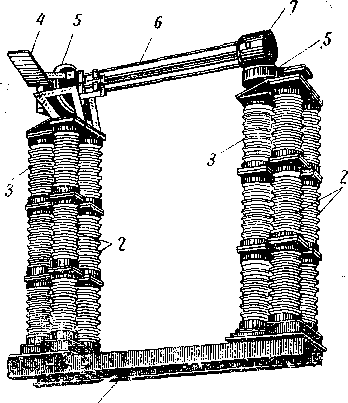

Рис. 75. Разъединитель РОН-110/2000:
1 — цоколь; 2 — неподвижные изоляторы; 3 —вращающиеся изоляторы; 4 — уравновешивающий груз; 5 — гибкие связи; 6 — трубчатый нож; 7 — головка ножа

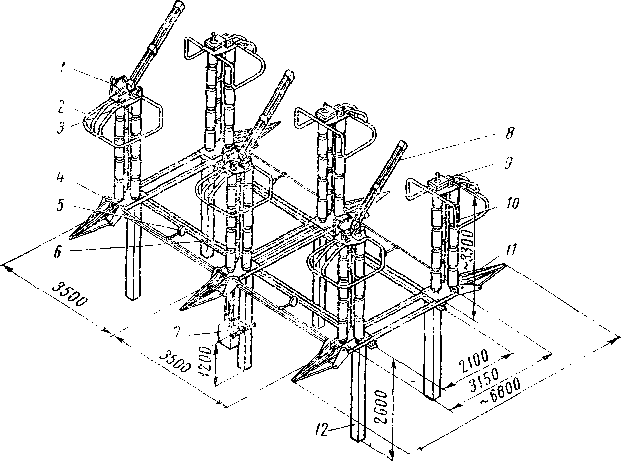

Рис. 76. Разъединитель РОНЗ-220/2000 в сборе:
1— механизм ножа; 2 — экран; 3 — противовес ножа; 4 — цоколь полюса; 5 — противовес заземлителя; 6 — опорные швеллеры; 7 — привод; 8 — контактный нож; 9 — механизм неподвижного контакта; 10— изолятор; 11— заземляющий нож; 12 — опорная конструкция
Контакт 3 имеет на конце контактные ламели с пружинами, в рассечку ламелей врубается нож 4. Разъединитель снабжен заземляющими ножами 5, которые посредством системы рычагов и тяг приводятся одновременно в вертикально-поворотное движение, отсоединяют контакты разъединителя от земли или соединяют с землей.
Операции с заземляющими ножами выполняют отдельной рукояткой привода 6, при этом заземлить контакты разъединителя можно только после его полного отключения, а включить — только после отключения заземляющих ножей.
Разъединители РОИ (рис. 75) и РОНЗ, без заземляющих ножей и с заземляющими ножами, на напряжения до 110 и 220 кВ и номинальный ток 2000 а состоят из основания (цоколя 1) и установленных на нем двух колонок изоляторов по три изолятора в каждой.
Два изолятора 3 — вращающиеся. Один из них служит для поворота ножа 6 в вертикальной плоскости. Нож выполнен из четырех медных труб с припаянными к ним в местах соединения с неподвижным контактом серебряными пластинами. Другой вращающийся изолятор служит для разворота лопатки неподвижного контакта, после того как головка 7 ножа опустится на нее. Для уравновешивания веса ножа и его контактной головки служат два груза 4, закрепленных на выносных консолях ножа.
Нож и лопатка разъединителя соединены гибкими связями 5 с контактными зажимами, помещенными на неподвижных изоляторах 2. Движение от привода передается обоим вращающимся изоляторам через посредство тяг и передаточной коробки, которая крепится к основанию одного из трех полюсов разъединителя.
На рис. 76 показан общий вид полностью смонтированного разъединителя РОНЗ-220/2000.
§ 38. Управление разъединителями для наружной установки
Управление разъединителями для наружной установки в зависимости от их мощности осуществляют рычажными, червячными и дистанционными приводами различных конструкций.
Привод ПРН-10 (рис. 77) служит для управления разъединителями РЛН-6 и РЛН-10.
Основной частью привода является двуплечий рычаг. Короткое плечо с помощью вилки 2 соединено с тягой, идущей от рычага общего вала трехполюсного разъединителя. Длинное плечо является рукояткой. Верхнее положение рукоятки соответствует включенному положению разъединителя, а нижнее—отключенному. Крайние положения рукоятки ограничены упорами, приваренными к кронштейну 1 привода.
Для облегчения оперирования разъединителями на рукоятку надевают отрезок стальной трубы диаметром 1" длиной 300 мм.
Рис. 77. Привод ПРН-10: 1—кронштейн; 2 — вал главных ножей; 3 — вал заземляющих ножей; 4 — рычаг вала заземляющих ножей; 5 — рычаг вала главных ножей; 6 — сигнальные контакты

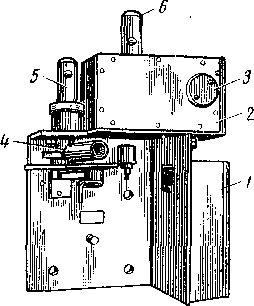

Рис. 79. Привод ПЧНЗ: 1—кронштейн; 2 — червячный редуктор в кожухе; 3 —отверстие для надевания рукоятки; 4 — рычаг вала заземляющих ножей; 5 — вал заземляющих ножей; 6 — вал главных ножей

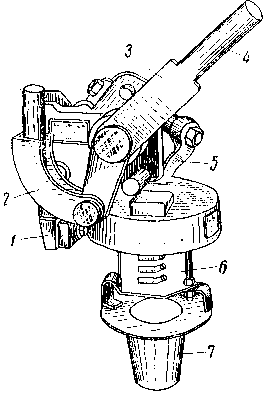

Рис. 78. Привод ΠΡΗ3-35:
1 — кронштейн; 2 — вилка тяги; 3 — двуплечий рычаг управления; 4 — рукоятка; 5 — шарнирный рычаг контактов; 6 — сигнальные контакты; 7 — кожух контактов
Отдельным узлом привода являются сигнальные контакты 6, прикрепленные к кронштейну 1 справа внизу и связанные посредством шарнирного рычага 5 с валом рычага управления. Эти контакты сигнализируют о положении разъединителя на щит управления (см. гл. XXII).
Привод ПРН-110 служит для управления разъединителями РЛНД-110 и РЛНД-35, а привод ΠΡΗ3-35 (рис. 78) — для тех же разъединителей с заземляющими ножами. Сквозь подшипники в верхней плите стального кронштейна 1 проходят два вала: один — для управления главными ножами разъединителя и другой — для управления заземляющими ножами.
Внизу к обоим валам приварены рычаги управления, снабженные пружинами к защелкам, которые фиксируют отключенное и включенное положения ножей разъединителя.
Механическая взаимная блокировка рычагов управления исключает возможность одновременного включения главных и заземляющих ножей. На рукоятки рычагов управления надевают отрезок стальной трубы диаметром 1" длиной 700 мм. Привод снабжен комплектом сигнальных контактов 6.
Для более мощных разъединителей (типа РОНЗ) применяют приводы ПРН-220 и ПРН-280, а также червячные приводы ПЧНЗ.
Привод ПЧНЗ (рис. 79) для вращения вала главных ножей разъединителя имеет червячный редуктор, устроенный так же, как и редуктор червячного привода для разъединителей внутренней установки, но помещеннный в защитном кожухе. Для вращения вала заземляющих ножей привод имеет такое же рычажное устройство, как и привод ΠΡΗ3-35.
Кроме того, для многоамперных разъединителей с тяжелым управлением применяются дистанционные приводы ПДН-220 с электродвигателем переменного тока.
