В системе передачи электроэнергии автотрансформаторы применяются относительно недавно, однако за последние годы они получили широкое распространение, что обусловлено совершенствованием их конструкции и, главное, тем, что они при одинаковой с обычными трансформаторами мощности имеют меньшие габариты, вес и стоимость.
Рис. 157 Схема автотрансформатора
В отличие от трансформатора в автотрансформаторе вместо двух раздельных обмоток — первичной и вторичной — имеется одна общая для обеих систем тока обмотка (рис. 157).
Действие автотрансформатора можно объяснить следующим образом: магнитный поток индуктирует в каждом витке обмотки примерно одинаковую электродвижущую силу, поэтому в автотрансформаторе, так же как и в трансформаторе, напряжение пропорционально числу витков. Следовательно, если взять от всей обмотки ответвление, в котором находится 50%/витков, то напряжение на этом ответвлении будет равно половине напряжения первичной сети.
Участок обмотки С—В, который одновременно является вторичной обмоткой и продолжением первичной, называется общей обмоткой, а участок В—А — последовательной обмоткой.

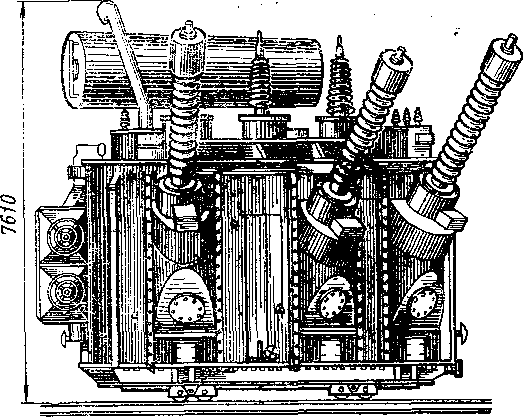

Рис. 158. Автотрансформатор АТДГ-120 000/220
По этой обмотке протекает полная номинальная, или проходная, мощность автотрансформатора. Вторичная мощность автотрансформаторов равна U2I2.
На рис. 158 приведен общий вид трехфазного трехобмоточного автотрансформатора типа АТДГ-120 000/220 с форсированным воздушным охлаждением.
Контрольные вопросы
- Как подразделяются силовые трансформаторы по числу обмоток, числу фаз в единице и по системам охлаждения?
- Чем отличаются повышающие трансформаторы от понижающих?
- Приведите основные характеристики силовых трансформаторов и поясните каждую из них.
- Что представляет собой выемная часть трансформатора, из чего она состоит?
- Как выполняются и располагаются на магнитопроводе обмотки трансформатора?
- Какие способы регулирования напряжения применяются Для силовых трансформаторов и как выполняется устройство для регулирования напряжения посредством ручного переключателя?
- Расскажите об устройстве баков силовых трансформаторов, о маслорасширителе, деталях систем охлаждения и прочих дополнительных устройствах, входящих в конструкцию баков и крышек трансформаторов.
- Как устроен автотрансформатор, какие виды обмоток у него различают?
- Что такое полная номинальная (проходная) мощность автотрансформатора и вторичная мощность?
