Провода и тросы, применяемые для ВЛ, должны обладать большой механической прочностью, иметь высокую электропроводность и противостоять влиянию атмосферных явлений. Кроме того, они должны иметь небольшую стоимость.
Перечисленным требованиям больше всего отвечают сталеалюминиевые провода, которые широко применяют на ВЛ напряжением 35 кВ и выше.
Большие переходы ВЛ через судоходные реки и озера выполняют специальными проводами (сталебронзовыми, сталемедными).

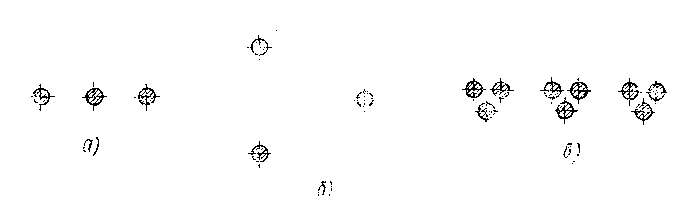

Рис. 194. Расположение проводов на опорах одноцепных воздушных линий:
а — в одной горизонтальной плоскости; б — по треугольнику; в — в двух горизонтальных плоскостях при фазах, расщепленных на три провода
Комбинированные, или биметаллические, провода, например сталеалюминиевые, состоят из стального сердечника в виде оцинкованных стальных проволок и из наружных повивов, выполненных из алюминиевых проволок. Сердечник несет основную механическую нагрузку, а наружные повивы являются токопроводящей частью провода.
Рис. 195. Расположение проводов на опорах двухцепных воздушных линий:
а — бочкой; б — прямой елкой; в — обратной елкой
Сталеалюминиевые провода изготовляют трех основных марок: АС— нормальной прочности сечением от 10 до 400 мм2; АСУ — усиленной прочности сечением от 120 до 400мм2; АСО — ослабленной прочности сечением 332 и 480 мм1. Указанные выше сечения относятся только к алюминиевой части провода.
Грозозащитные тросы изготовляют из оцинкованных высокосортных проволок, свитых в общий трос.
На рис. 194 и 195 приведены наиболее характерные примеры расположения проводов на опорах одноцепных и двухцепных ВЛ.
§ 66. Линейная арматура
Сцепная арматура служит для соединения подвесных изоляторов в гирлянды, подвески гирлянды к траверсе опоры и закрепления на гирлянде зажимов для провода. По назначению она разделяется на серьги, пестики, скобы, ушки, промежуточные звенья и коромысла (рис. 196).
Серьги и скобы служат для прикрепления гирлянд изоляторов к опоре.
Рис. 196. Сцепная арматура для гирлянд:
а — серьга; б — пестик; в — скоба; г — ушко; д — промежуточное звено; е — коромысло
Пестики используют для соединения шапок изоляторов с ушками и ушек между собой.
Ушки применяют для прикрепления к гирлянде зажимов проводов или коромысла.
Промежуточные звенья соединяют отдельные виды арматуры при многоценных гирляндах изоляторов (сдвоенных, строенных и т. д.).
Коромысла служат для сборки многоцепных гирлянд.
Натяжная и поддерживающая арматура для закрепления проводов и тросов на изоляторах и опорах и для присоединения их к натяжным гирляндам изоляторов, траверсам анкерных опор, к поддерживающим гирляндам изоляторов и траверсам промежуточных опор представляет собой зажимы для проводов.
Натяжные зажимы по принципу закрепления в них проводов разделяют на клиновые, болтовые и прессуемые (рис. 197).
Клиновые зажимы (рис. 197, а) применяют для медных и алюминиевых проводов сечением от 35 до 95 мм2 и для стальных тросов. Зажим состоит из корпуса (ковкий чугун) и клина, который в зависимости от материала провода изготовляют из бронзы, алюминиевого сплава или ковкого чугуна. Под действием тяжения клин, перемещаясь в корпусе, зажимает провод.
Болтовые зажимы (рис. 197, б) применяют для сталеалюминиевых проводов сечением до 240 мм2. Зажим состоит из корпуса и нажимных плашек с болтами, посредством которых провод закрепляется в корпусе.

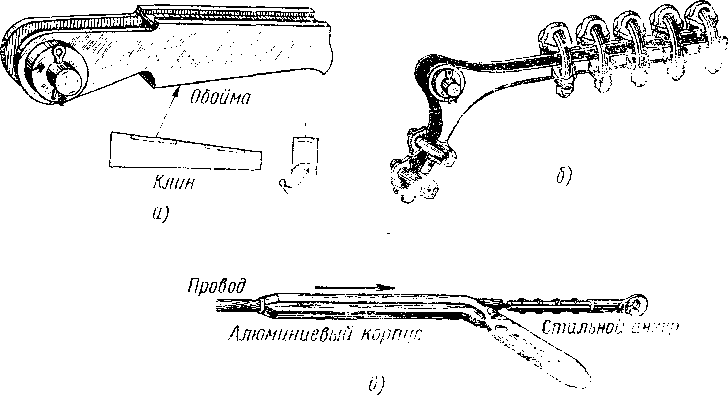

Рис. 197. Натяжные зажимы:
а —клиновой; б — болтовой; в — прессуемый в процессе монтажа
Прессуемые зажимы (рис. 197, в) применяют для сталеалюминиевых проводов больших сечений.
Алюминиевый корпус зажима представляет собой гнутую под углом 120° трубку фасонного сечения, в которую запрессованы стальной анкер и провод. Стальной анкер зажима представляет собой трубку с проушиной, при помощи которой зажим крепится к гирлянде. В трубку анкера вводят стальную сердцевину провода и опрессовывают ее. После опрессовки корпуса его трубка становится круглой, при этом металл плотно вжимается между наружными повивами провода и зажимает анкер. Для опрессовки применяют специальный передвижной гидропресс.
Поддерживающие зажимы (рис. 198) делят на глухие, выпускающие и др. Они состоят из подвески с серьгой для крепления к гирлянде и лодочки для провода.
В глухих зажимах провод жестко закрепляется в лодочке при помощи плашек. Наиболее широко применяют глухие качающиеся зажимы, у которых лодочка шарнирно связана с подвеской (рис. 198, а).
У выпускающих зажимов (рис. 198, б) лодочка выпадает из обоймы подвески при отклонении лодочки от горизонтального положения на угол 30—40 (такое отклонение происходит при обрыве провода ВЛ). Выпускающие зажимы снимают нагрузку с поддерживающих гирлянд изоляторов, а следовательно, и с промежуточных опор при обрывах проводов.

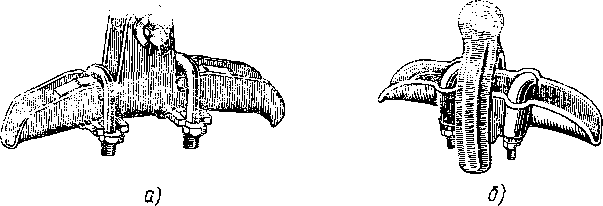

Рис. 198. Поддерживающие зажимы: а —качающийся; б — выпускающий

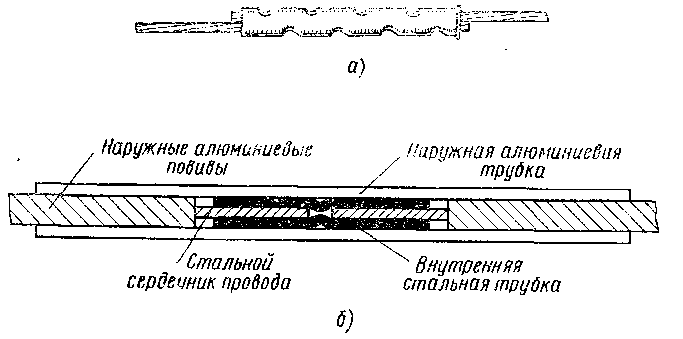

Рис. 199. Соединительная арматура:
а — гильза, монтируемая обжатием; б — гильза, монтируемая опрессовкой
Соединительная арматура, применявшаяся до последнего времени для соединения проводов и тросов, представляет собой овальные гильзы, монтируемые обжатием и опрессовкой.
Для медных и алюминиевых проводов сечением до 240 мм2 применяют гильзы, монтируемые обжатием (рис. 199, а).
Гильза (соединитель) представляет собой овальную трубку из того же металла, что и соединяемые провода.
Прочность соединения проводов создается путем обжатия овальной трубки с введенными в нее проводами. Для обжатия применяют специальные клещи с матрицей и пуансоном, которые выбирают по размеру соединительной гильзы.
Получаемые при этом вжимы, располагаемые в шахматном порядке, создают волнообразные изгибы проводов, находящихся в трубке соединителя. В комплект такого соединителя для сталеалюминиевых проводов сечением 240 мм2 входит алюминиевый вкладыш. На каждое соединение ставят по две гильзы.
Для сталеалюминиевых проводов сечением 300 мм2 и больше применяют гильзы, монтируемые опрессовкой (рис. 199, б). В комплект гильзы входят две трубки (внутренняя стальная для стального сердечника провода и фасонная алюминиевая для наружных повивов провода), которые после ввода в них концов провода поочередно опрессовывают при помощи гидравлического пресса.

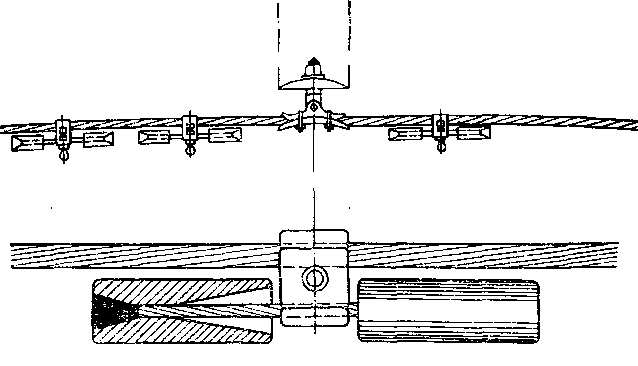

Рис. 200. Виброгасители
В настоящее время провода всех марок и сечений соединяют термитной сваркой, которая повышает надежность соединения, упрощает и удешевляет монтаж и эксплуатацию ВЛ. Соединения выполняют в трубчатых соединителях (зажимах), которые после введения в них соединяемых проводов свариваются с проводами посредством термитного патрона.
Контактную арматуру для соединения между собой проводов двух соседних пролетов в петлях на анкерных опорах и для присоединения проводов к аппаратуре открытых распределительных устройств и подстанций подразделяют на три вида:
петлевые зажимы (для петель анкерных опор);
ответвительные зажимы (для ответвлений от главных шин открытых подстанций к аппаратам);
аппаратные зажимы (для присоединения ответвлений от главных шин открытых подстанций к аппаратам).
Для соединения проводов в петлях анкерных опор ВЛ и выполнения ответвлений от главных шин открытых подстанций к аппаратам в настоящее время применяют термитную сварку.
Антивибрационная арматура (виброгасители) служит для предохранения проводов ВЛ от повреждений при вибрации. Виброгасители (рис. 200), подвешиваемые к проводу около поддерживающих и натяжных зажимов, устраняют (гасят) возникающую вибрацию провода.
Кроме перечисленной выше арматуры, устанавливаемой на обычных ВЛ всех напряжений, на линиях с расщепленными фазами для удержания двух или трех проводов расщепленной фазы на заданном расстоянии применяют дистанционные распорки.
На ВЛ напряжением свыше 220 кВ для выравнивания напряжения по элементам гирлянды служат защитные кольца, устанавливаемые с обоих концов гирлянды. Защитные кольца обеспечивают снижение напряжения на изоляторах, находящихся под более высоким потенциалом, чем другие.
