В установках напряжением 3—35 кВ для дистанционного и автоматического управления выключателями широко применяют различные пружинно-грузовые приводы. В отличие от электромагнитных эти приводы не требуют дорогостоящих аккумуляторных батарей с зарядными агрегатами. Для включения в них используется энергия заранее заведенных (или натянутых) пружин и энергия падающего груза. Предварительное натяжение пружин и подъем груза производят вручную или автоматически управляемым электродвигателем небольшой мощности с редуктором.
Широко применяемыми в настоящее время пружинно-грузовыми приводами являются приводы ППМ-10 и ПП-61.
Привод ППМ-10 (рис. 122) предназначен для ручного или дистанционного включения и отключения выключателей, а также для осуществления АВР и АПВ. На верхней части привода расположен автоматический моторный редуктор (АМР) 1, который приводится в действие электродвигателем постоянного или переменного тока напряжением 110, 127 или 220 в и мощностью около 0,35 кВт.

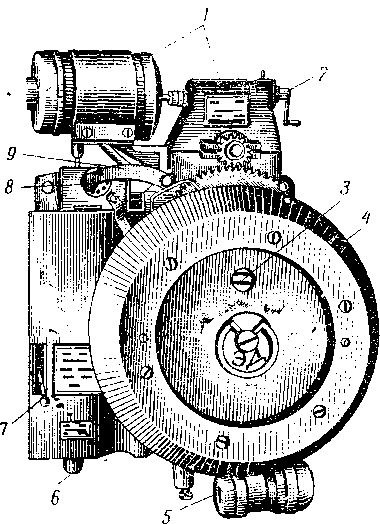

Рис. 122. Привод ППМ-10:
1 — автоматический моторный редуктор (АМР); 2 — рукоятка редуктора; 3 — пружина; 4 — обод; 5 — реле; 6 — кнопка; 7 — ручка; 8 — блок- контакты; 9— тяга
Редуктор 1 после каждого включения выключателя заводит стальную спиральную пружину 5, закрытую массивным ободом 4 с крышкой. Автоматический пуск и остановка двигателя редуктора осуществляются блок-контактами 8, связанными с механизмом привода посредством тяги 9. Блок-контакты 8 имеют цепи сигнализации. Пружину можно также заводить вручную посредством рукоятки 2 редуктора. Освобождение энергии заведенной пружины и включение выключателя осуществляются сердечником катушки включающего электромагнита.
При дистанционном включении цепь катушки замыкают контактами ключа управления, установленного на щите управления РУ, при этом сердечник, втягиваясь в катушку, воздействует на удерживающий механизм пружины. При ручном включении нажимают кнопку 6 с надписью «Включено».
Для дистанционного и автоматического отключения в привод встроены отключающий электромагнит и реле 5 (как и в приводе ПРБА).
Местное ручное отключение осуществляют ручкой 7 с надписью «Отключено». В настоящее время привод ППМ-10 выпускается с устройством электрического АПВ, действие которого заключается в том, что после отключения выключателя от защиты спусковое устройство включающей пружины освобождается действием сердечника катушки включающего электромагнита.
Привод ПП-61 (рис. 123) выполняет те же операции, что и привод ППМ-10, но отличается от последнего конструкцией и тем, что его включающий механизм приводится в действие от пружинногрузового устройства, которое состоит из трех натяжных пружин, механически связанных с грузом.
При подготовке привода к включению при помощи устройства АМР или вручную заводится груз и одновременно растягиваются пружины. Запасенная таким образом потенциальная энергия растянутых пружин и поднятого груза будет использована для включения выключателя при освобождении удерживающей защелки.
Включают выключатель вручную, нажимая кнопку ВКЛ на корпусе привода, и дистанционно или автоматически, замыкая цепь включающего электромагнита.

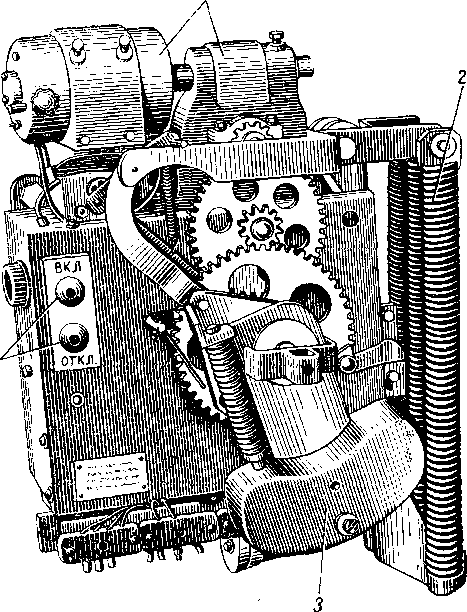

Рис. 123. Привод ПП-61 (отключенное положение):
1 — автоматический моторный редуктор (АМР); 2 — включающие пружины; 3 — груз; 4 — кнопки ручного управления
Отключение выключателя осуществляют нажатием кнопки ОТКЛ на корпусе привода, а также дистанционно или автоматически действием отключающего электромагнита.
Контрольные вопросы
- Для чего служат выключатели?
- Какими параметрами характеризуется отключающая способность выключателя и чем достигается увеличение этой способности?
- Как устроен и работает выключатель со свободным гашением дуги в общем баке?
- Как устроен и работает масляный выключатель с гашением дуги в камерах с поперечным масляным дутьем (например, выключатель МКП-35 или МКП-110)?
- Как устроен и работает масляный выключатель с малым объемом масла (например, выключатель ВМГ-133, ВМП-10 или МГГ-10)?
- Как устроен и работает воздушный выключатель без отделителя типа ВВН-35?
- Как устроены и работают воздушные выключатели с открытыми отделителями типа ВВН-110 и с воздухонаполненными отделителями типа ВВН-110.6?
- Какие установки системы воздухоснабжения вы знаете? Как осуществляется воздухоснабжение в распределительных устройствах с воздушными выключателями?
- Как устроен и работает выключатель нагрузки ВНП-17 и как осуществляется управление этим выключателем?
- Какие различают виды управления выключателями?
- Из каких основных устройств и механизмов состоят приводы для управления выключателями? Какие функции выполняет каждый из них?
- Как устроен и работает привод ПРБА? Где он применяется?
- Из каких основных частей состоит привод ПС-10 и как он работает в процессе дистанционного включения и отключения и автоматического отключения от защиты?
- Каково назначение привода ППМ-10, снабженного АМР? Как он устроен и работает?
