Для испытания выключающих аппаратов на напряжении выше генераторного применяются повышающие ударные трансформаторы. Основные требования, предъявляемые к этим трансформаторам:
- возможность получения разных напряжений для испытания аппаратов с номинальным напряжением 20—220 кВ;
- возможность использования трансформатора как в однофазном, так и в трехфазном режиме;
- обеспечение минимальной реактивности трансформатора;
- гарантия термической устойчивости в требуемых пределах.
Рассмотрим в свете этих требований повышающий трансформатор специального исполнения, состоящий из трех однофазных трансформаторов мощностью 33 333 ква каждый, установленный в Бескудниковском научном испытательном центре. Однофазный трансформатор имеет одну обмотку низкого напряжения, соответствующую генераторному напряжению 12 кВ, и две обмотки высокого напряжения по 35 кВ.
Обмотка высокого напряжения имеет класс изоляции 154 кВ. Напряжение короткого замыкания ек.з=3,1%. Обмотки высокого напряжения можно соединять на напряжения от 35 до 220 кВ. Схема соединения обмоток трансформатора при работе в однофазном режиме показана на рис. 37, а схема соединения обмоток ВН при работе в трехфазном режиме — на рис. 38.

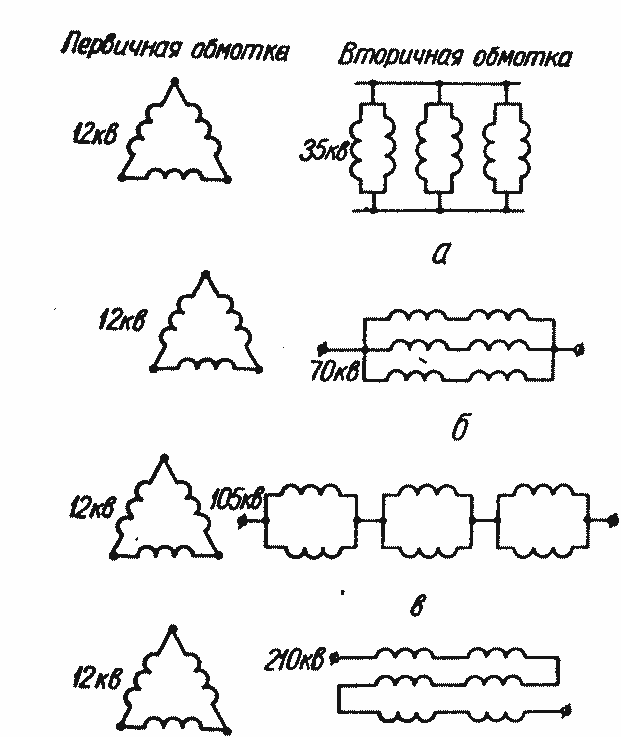

Рис. 37. Схема соединения вторичных обмоток ударного повышающего трансформатора типа ОМГИ- 3 X 33 333 ква при однофазном режиме работы: а, б, в, г — при соединении обмоток ВН соответственно на 35, 70, 105 и 210 кВ.

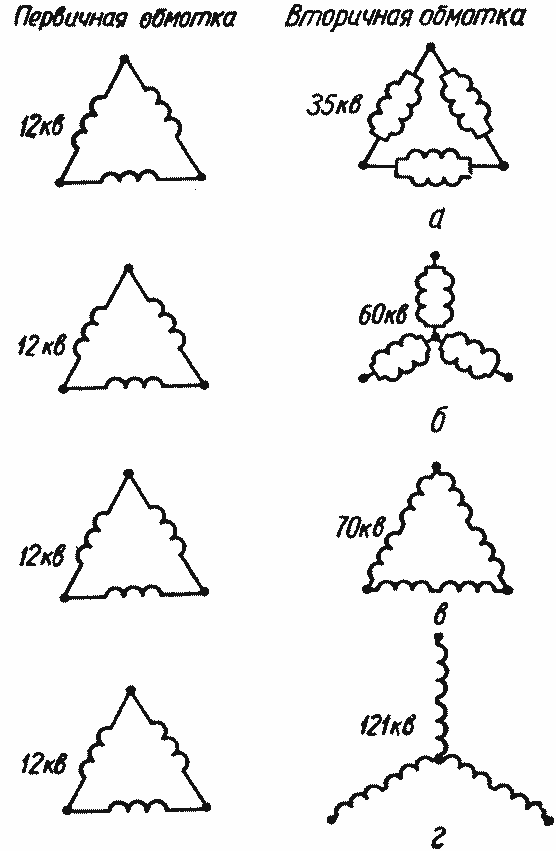

Рис. 38. Схема соединения вторичных обмоток ударного трансформатора типа ОМГИ-3х33333 ква при трехфазном режиме работы:
а. б, в, г — соединение обмоток ВН соответственно на 35, 60, 70 и 121 кВ.
Группа из трех однофазных трансформаторов типа ОМГИ-3 х 33333/220 установлена в камере повышающих ударных трансформаторов. Переключения фаз предусмотрены в помещении испытательной камеры, для чего вверху камеры находятся подвесные гирлянды и переходный мостик для выполнения переключений. В верхнем перекрытии испытательной камеры установлены вводы на 35, 110 и 220 кВ для подачи напряжения от ударных трансформаторов на шины ОРУ 35—220 кВ, натянутые над испытательными камерами (см. рис. 139).
Реактор для регулирования тока короткого замыкания в испытательной цепи
Реактор — это аппарат с постоянным индуктивным сопротивлением. Основное назначение его — ограничить токи короткого замыкания в мощных электрических установках, а также сохранить на шинах определенный уровень напряжения при коротких замыканиях.
В испытательной установке реактор служит для регулирования величины тока короткого замыкания ударного генератора при испытании выключающих аппаратов на мощность отключения, трансформаторов на термическую и электродинамическую устойчивость, разрядников и предохранителей на предельные токи отключения и т. д.
Реакторы применяются в тех случаях, когда по условиям работы необходимо иметь в схеме неизменное индуктивное сопротивление, которое достигается при отсутствии стального магнитопровода. Конструкции реакторов весьма разнообразны. Выбор конструкции реактора определяется заданными параметрами его и рядом производственных соображений.

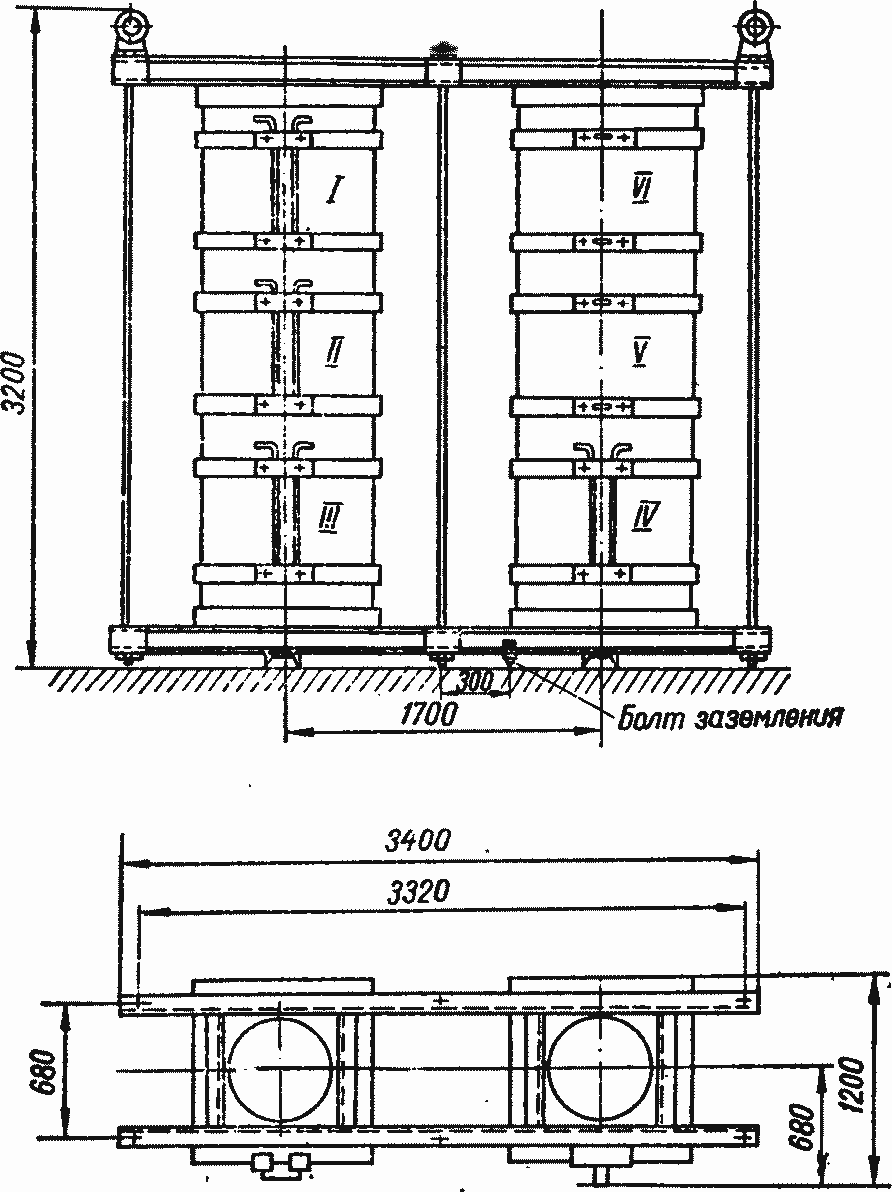

Рис. 39. Общий вид и размеры реактора типа РОСВ-7500-35.

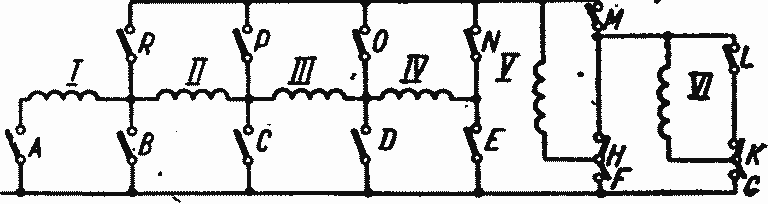

Рис. 40. Схема соединений низкоомных реакторов типа РОСВ-7500-200 и РОСВ-7500-35.
Ограничительные воздушные однофазные реакторы типа РОСВ-7500- 200 и РОСВ-7500-35 в сухом исполнении, с естественным воздушным охлаждением предназначены для внутренней установки в сухом вентилируемом помещении с температурой окружающего воздуха, не превышающей +35° С. Номинальное рабочее напряжение — 10 кВ, испытательное напряжение по отношению к земле — 35 кВ; частота — 50 гц. Общий вид и размеры реактора РОСВ-7500-35 показаны на рис. 39. Индуктивность реактора РОСВ- 7500-200 изменяется от 0,04 до 5 мгн, а реактора РОСВ-7500-35 — от 0,195 до 20 мгн. Величина индуктивности регулируется изменением схемы включения катушек реакторов. Реактор РОСВ-7500-200 рассчитан на ток 200 ка (включая апериодическую составляющую) в течение 0,3 сек, а реактор РОСВ-7500-35 рассчитан на ток 35 ка в течение 10 сек. Такая длительность необходима в случае использования реактора РОСВ- 7500-35 для ограничения тока в цепи короткого замыкания при испытании аппаратов на термическую устойчивость. Промежутки времени между включениями — не менее 15 мин. Каждый однофазный реактор состоит из 6 катушек, расположенных в два вертикальных ряда, по 3 катушки в каждом. Катушки I, II, III, IV — спиральные одноходовые многопараллельные, катушки V и VI — непрерывные. Все катушки из обмоточной меди марки ПББО намотаны на бумажно-бакелитовых цилиндрах. Каждая катушка зажимается изоляционными плитами, а вся система катушек стягивается в осевом направлении с помощью прессующей конструкции из швеллеров и шпилек. Концы катушек выведены наружу (рис. 40).
Путем комбинации параллельных, последовательных и последовательно-параллельных включений катушек I...VI, при помощи разъединителей A, В...О, Р, R, можно получить 53 значения индуктивностей реактора от 0,0393 до 5,072 мгн. Этим индуктивностям реактора будет соответствовать столько же значений тока короткого замыкания ударного генератора. Значения индуктивностей катушек реакторов представлены в табл. 10.

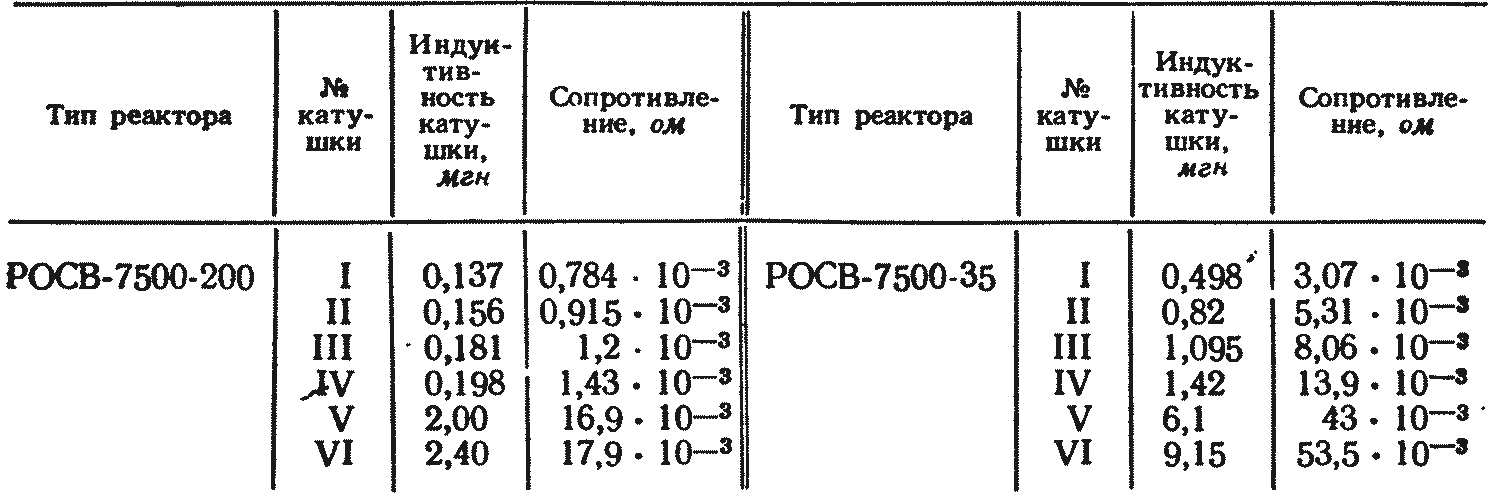

Таблица 10 Значения индуктивностей реакторов
