ТИ-75-2 — генератор специального изготовления также рассчитан на кратковременную отдачу полной мощности. Генератор характеризуется низкой реактивностью, которая обеспечивается рядом конструктивных мероприятий, рассмотренных при разборе конструкции генератора ТИ-12-2.
Рис. 25. Габаритные размеры ударного генератора ТИ-75-2.
Габаритные размеры генератора ТИ-75-2 показаны на рис. 25.
Ротор генератора снабжен мощной демпферной системой, выполненной медными полосами, расположенными поверх обмотки возбуждения, которые в лобовых частях соединены бронзовыми кольцами. Вентиляция — специального исполнения. На верхней плоскости корпуса генератора установлены два центробежных вентилятора, приводимых в движение асинхронными двигателями. Воздух в генератор подается через окна корпуса и отсасывается вентиляторами, обеспечивающими расход воздуха 20 м3/сек. Кроме того, для охлаждения генератора к корпусу статора пристраивается воздухонаправляющий кожух, в который по обеим сторонам статора встроено по две секции воздухоохладителя типа ВОП-12, охлаждаемые водой. Общий вес агрегата двигатель — генератор — 215 т. Вес статора — 140 т; вес ротора — 40 т, вес двигателя — 13 т.
Параметры ударного генератора ТИ-75-2:
Приводной двигатель генератора ТИ-75-2. Ударный генератор приводится во вращение асинхронным двигателем типа АДК15с-2.

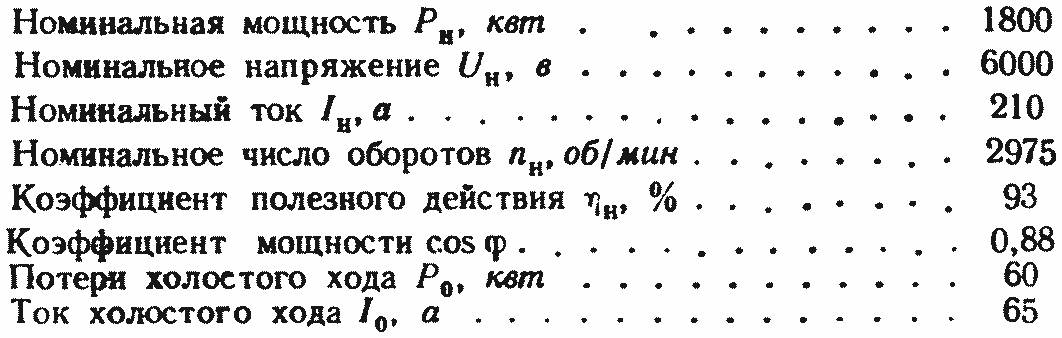

Основные данные двигателя:
Запуск двигателя производится при помощи жидкостного реостата с дистанционным управлением. Кратность пускового тока по отношению к номинальному — не более 1,5.
Рис. 26. Габаритные размеры возбудительного агрегата к ударному генератору ТИ-75-2.
Возбудительный агрегат. Создание предельных индукций в магнитной цепи ударного генератора в условиях большой реакции якоря, а также обеспечение нормальной работы генератора в режиме ударного возбуждения возможно только при наличии мощного возбудительного агрегата.
Возбудительный агрегат состоит из двух генераторов постоянного тока, находящихся на одном валу с приводным асинхронным двигателем и маховиком. Основные размеры возбудительного агрегата к генератору ТИ-75-2 представлены на рис. 26.
Данные генераторов постоянного тока типа ГП-100:
Примечание. Цифры в числителе относятся к длительной, в знаменателе — к кратковременной работе агрегата.
Возбуждение генераторов постоянного тока сериесное и независимое. Независимая обмотка возбуждения питается от отдельного подвозбудительного агрегата, состоящего из генератора постоянного тока типа ПН400 мощностью 70 квт, Uн=230 в и приводного двигателя типа А82-2, с данными: Ра=75 квт, Uн=220/380 в, nн=1470 об/мин, с короткозамкнутым ротором.
Приводной двигатель возбудительного агрегата — трехфазный асинхронный с фазным ротором, типа АМ17-8-8.
Данные двигателя:
Маховик, с маховым моментом 60 т·м2, предназначен для покрытия нагрузки возбудительного агрегата, которая при работе в режиме ударного возбуждения равна 3000—10 000 квт.
Генераторы постоянного тока включаются последовательно.
