ОПРЕДЕЛЕНИЕ ПОРЯДКА ЧЕРЕДОВАНИЯ ФАЗ
Для правильной работы трехфазных счетчиков активной и реактивной энергии необходимо присоединять их с соблюдением указанной на схемах последовательности фаз. Порядок чередования фаз определяется с помощью фазоуказателей типа ФУ-2 или И517М, представляющих собой асинхронные микродвигатели.
Одна (любая) фаза принимается за первую. Вторая и третья определяются по направлению вращения вертушки. Если эти фазы присоединены правильно, вертушка будет вращаться по стрелке, указанной на приборе. Если вертушка вращается в противоположную сторону, значит, к зажиму 2 присоединена третья фаза, а к зажиму 3 — вторая. В соответствии с этим и необходимо промаркировать провода.
Прибор для определения порядка чередования фаз
При отсутствии фазоуказателя заводского изготовления простой указатель можно изготовить своими силами (рис. 2.18).
Прибор состоит из круглой эбонитовой или текстолитовой коробки 1, на дне которой установлены сердечники 2 из мягкой стали Диаметром 7 мм. Можно использовать корпус от карманного компаса. На сердечники надеваются катушки 3, намотанные из 8—10 тысяч витков провода ПЭЛ 0,05. Во всех катушках направление намотки одинаковое. Три начала катушек соединяются в звезду, а три конца выводятся гибким проводом к клеммам на корпусе указателя.
Рис. 2.18. Указатель порядка чередования фаз
В центре коробки устанавливается ось 4, изготовленная из швейной иглы, на которую надевается алюминиевый диск 5 диаметром 35 мм. В центре диска заделана латунная втулочка. Прибор закрывается крышкой со стеклом.
После сборки прибор включают в сеть с известной фазировкой, замечают направление вращения диска, наносят на него стрелку по направлению вращения и соответственно размечают выводы А, Б и С или 1; 2 и 3.
ЧАСТОТОМЕРЫ И ФАЗОМЕТРЫ
Для измерения частоты переменного, тока в электроустановках применяются частотомеры вибрационного типа или стрелочные. Частотомеры включаются в сеть параллельно (рис. 2.19).
Схема включення трехфазных фазометров для измерения коэффициента мощности указана на рис. 2.20.
Рис. 2.19. Схема частотомеров типа Э361 и Э363:
Е — измерительный механизм, И — начало обмотки; К — конец обмотки; R1 — добавочное сопротивление; R2 — шунт, R3 — терморезистор; C1, С2, С3 — подгоночные конденсаторы
Рис. 2.20. Схема включения трехфазного фазометра;
3 — измерительный механизм; Н — начало обмотки; К — конец обмотки; R1-R4 — подгоночные сопротивления, R5, R6 — добавочные сопротивления

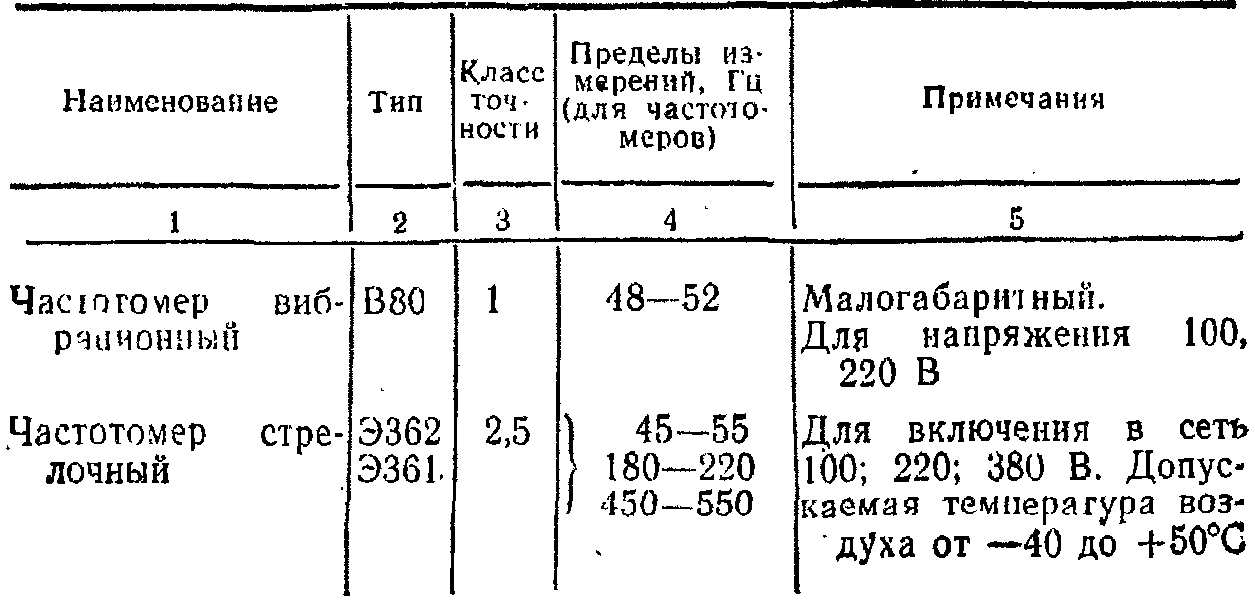

Таблица 2.7. Щитовые приборы
