Условные обозначения для электрических схем на планах приведены в табл. 3.16.
В каждое здание, как правило, делается только один ввод от наружной сети. Если здание состоит из нескольких секций или подъездов, ввод выполняется в один из них: здесь устанавливается вводное устройство с аппаратурой защиты и управления и счетчиками электроэнергии. Остальные подъезды или секции питаются магистрально от вводного щита.
Как исключение при воздушных вводах допускается воздушная перекидка над крышей из одной секции дома в соседнюю. Ввод от наружной сети подается на одну траверзу (трубостойку) и от нее на вторую над крышей здания. При этом счетчики для учета энергии устанавливаются на обоих вводных щитах.
Таблица 3.16. Условные графические обозначения на планах осветительных установок
Рис. 3.10. Вводный шкаф ШВ
При нагрузке сети освещения до 5—8 кВт ввод выполняется двухпроводным (фаза и нуль). При больших нагрузках наиболее целесообразно ввод делать четырехпроводным (три фазы и нуль) с равномерным распределением нагрузки между фазами. Реже применяют две фазы и нуль.
На вводе устанавливается вводный шкаф серии ШВ (рис. 3.10) со счетчиком для коммерческих расчетов. На рис. 3.11 приведены размеры для изготовления вводного щита своими силами. При небольших нагрузках в одноэтажных и малоквартирных домах вводные шкафы не применяются и счетчики устанавливаются непосредственно на вводных щитах.
Рядом с вводным шкафом ставится распределительный щит, от которого идут магистрали в каждый подъезд. Если в здании, кроме квартир, имеется магазин, то для его питания выделяется отдельная группа. Так же отдельными группами нужно питать освещение лестниц и подвалов.
Рубильники или выключатели на главном щите устанавливаются таким образом, чтобы можно было подвальное, лестничное и общее освещение отключать раздельно.
Для защиты трехфазных групп предохранители устанавливают только в фазных проводах. Установка предохранителей и автоматических выключателей в нулевых проводах запрещается.
В каждом подъезде по лестничной клетке проводится магистраль (стояк) для питания этажных щитков. В двух-, трехэтажных зданиях стояки делают двухпроводными, а в четырехэтажных И более высоких зданиях применяют четырехпроводные.
Этажные щитки присоединяются к стояку цепочкой. От каждого щитка двухпроводными группами питаются квартиры. Предохранители устанавливаются только в фазе.
В каждой квартире ставится квартирный щиток (рис. 3.12). Нагрузку следует разбить на две труппы: одна питает кухню, санитарный узел и часть осветительных точек, другая — все остальные точки квартиры. Предохранители должны быть на высоте 2,5 м от пола. Счетчик ставится на высоте 1,5—1,7 м от пола на отдельном щитке.
Допускается устанавливать предохранители или автоматические выключатели на общем щитке со счетчиком, но они должны быть закрыты во избежание случайного прикосновения.
Освещение в производственных помещениях
Общее рабочее освещение следует питать отдельными линиями от подстанционных щитов 380/220 В. Для небольших предприятий, не имеющих своей подстанции и питающихся от общей городской сети, отдельный ввод для освещения необязателен. В этом случае выполняется один общий ввод для силовых и осветительных нужд и щит освещения присоединяется отпайкой к вводному щиту.
От осветительного щита отходят группы общего освещения.

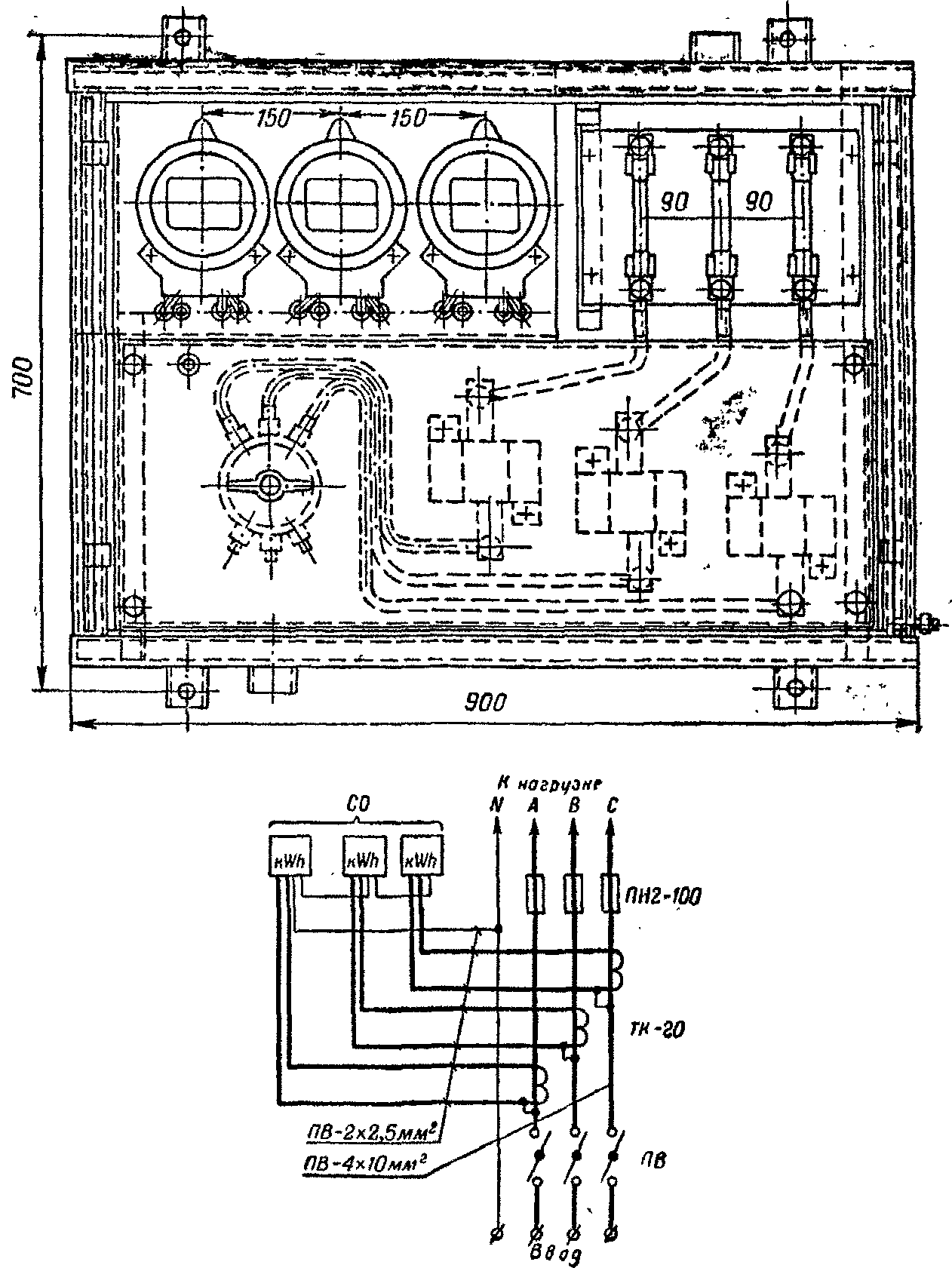

Рис. 3.11. Вводный шкаф упрощенного типа
Аварийное освещение (если оно требуется) питается от отдельного ввода или же отпайкой от силового щита.
В помещениях, где в ночное время не работают, но где необходимо оставлять часть освещения для наблюдения (магазины, проходные и т. д.), выделяется 1—2 группы дежурного освещения и небольшим количеством ламп. На одну группу освещения рекомендуется присоединять не более 20 светоточек на фазу.
Рис. 3.12. Квартирный щиток ЩС-56
Рис. 3.13. Схемы управления освещением из двух точек (коридорная схема):
а — многоламповая; б — одноламповая; П1, П2 — однополюсные переключатели без нейтрального положения
Номинальный ток предохранителей на групповую линию не должен превышать 20 А.
Управление освещением сооружений большой протяженности — галерей, туннелей, коридоров и т. п. — выполняют из двух точек (у входов), с помощью двух переключателей по схеме, изображенной на рис. 3.13.
РАСЧЕТ ОСВЕТИТЕЛЬНОЙ ПРОВОДКИ
Задача расчета — выбрать сечение проводов, обеспечивающее допустимый нагрев их и нормальные уровни напряжения у ламп при минимальном расходе проводникового материала.
- Определяется расчетная нагрузка как суммарная установленная мощность всех ламп, присоединенных к данной магистрали или групповой линии.
При наличии штепсельных розеток нагрузка каждой из них принимается 300 Вт (в данной величине учтен коэффициент спроса).
- По общей нагрузке (в ваттах) и равномерной разбивке по фазам находим силу тока:
для трехфазной группы
При лампах накаливания и люминесцентных лампах (в светильниках установлены конденсаторы для повышения коэффициента мощности) принимается cos φ=1.
При газоразрядных лампах ДРЛ и ДРИ коэффициент мощности с учетом пускорегулирующих аппаратов (ПРА) принимают 0,5.
- По табл. 6.6 или 6.7 находим минимально допустимое сечение проводов для данного тока нагрузки, обеспечивающее допустимый нагрев медных или алюминиевых проводов. Сечение нулевого провода при лампах накаливания принимается 50% от фазных, а при люминесцентных и газоразрядных — одинаковым с фазными проводами.
- Для защиты проводов от коротких замыканий выбираем номинальный ток предохранителя, который должен быть на 10—20% больше расчетного тока сети.
- Для крупных зданий и больших цехов принятое сечение проверяется также по потере напряжения.
Для жилых зданий на 4—5 этажей и производственных помещений площадью до 300—500 м2 сечения проводов, выбранные по допустимому нагреву, обеспечивают и допустимые потери напряжения в пределах 2—3%, поэтому специального расчета на потерю напряжения в этих случаях можно не делать.
