Для распределения электроэнергии и защиты электроустановок при перегрузках и коротких замыканиях, а также для выполнения включений и выключений (до 6—10 операций в час) применяют распределительные устройства напряжением до 1000 В, распределительные щиты, пункты и шкафы (табл. 4.48), а также силовые распределительные ящики на одно или несколько присоединений,
На каждой панели, силовом пункте или ящике, а также на каждой цепи, отходящей от этих устройств, должны быть четкие надписи, указывающие их назначение. При обслуживании с двух сторон — надписи должны быть и на задней стороне щита. Шины должны быть окрашены.
На приводах коммутационных, аппаратов должно быть четко указано положение «Включено» и «Отключено».
Если на одну линию включено «в цепочку» несколько распределительных пунктов, или при питании их по воздушной линии, или от удаленной подстанции, на силовых пунктах должны предусматриваться вводные (общие) рубильники или автоматы, обеспечивающие снятие напряжения с оборудования при ремонте щита.
Установка рубильника перед каждым автоматическим выключателем отходящей линии не требуется, если обеспечена возможность снятия напряжения общим рубильником. Схемы силовых пунктов показаны на рис. 4.11.
Рис. 4.11. Силовые пункты: а - ШРИ; б - ПР24
В качестве распределительных устройств в силовых и осветительных сетях и для управления электродвигателями в промышленных и сельскохозяйственных установках рекомендуется применять сборки из ящиков или блоков типа РУС-Е (рис. 4.12).
Рис. 4.12. Распределительное устройство из блоков серии РУС:
а — внешний вид; б — внутреннее устройство
Сборки РУС-Е допускают работу в запыленных и особо сырых помещениях и на открытом воздухе.
Типовые блоки укомплектованы аппаратами, приборами и сигнальными устройствами и выпускаются для напряжений 380, 660 В и на токи 25; 63; 100; 250; 400; 630 А.
Размеры блоков 500X500X250; 500X250X250 мм и 250X250X250 мм.
По конструктивному исполнению сборки РУС изготовляются в следующих модификациях: А — металлические, химостойкие; Б — пластмассовые, химостойкие; В — металлические, нехимостойкие.
Степень защиты IP54.
Номенклатура и технические данные наиболее распространенных блоков РУС приведены в табл. 4.49.
Питание единичных электроприемников, передвижного оборудования (сварочных трансформаторов, электропил, насосов, транспортеров и т. п.) и управление ими целесообразно осуществлять через отдельные блоки РУС или одно- и многофидерные силовые ящики.
Силовые ящики выпускаются в закрытом исполнении. В конструкции предусмотрена блокировка, не допускающая открытия крышки при включенном положении рубильника и включения рубильника при открытой крышке.
Ящики устанавливают вертикально, рукояткой справа. Технические характеристики силовых ящиков ЯРП, ЯВП, ЯС и выключателей ПРВ приведены в табл. 4.50.
Конструкция распределительных устройств
Силовые распределительные пункты выполняются на металлическом каркасе в закрывающемся кожухе и в виде щитов с передним или задним присоединением.
Допускается установка аппаратов на несгораемых изоляционных плитах. Поверхность гигроскопических изоляционных плит, на которых монтируются неизолированные токоведущие части, должна быть защищена от влаги пропиткой или окраской. Установка неизолированных токоведущих частей на текстолитовых, гетинаксовых и т. п. панелях не допускается.
При установке в сырых, особо сырых помещениях или на открытом воздухе применение гигроскопических изоляционных плит (мрамор, асбестоцемент) не допускается,
Ошиновка выполняется алюминиевыми или стальными шинами. Шины фаз А, В, С окрашивают в желтый, зеленый и красный цвет, нулевую — в черный цвет. Нагрузки на шины приведены в табл. 4.51.
Типы и характеристики рубильников, переключателей и предохранителей, наиболее часто применяемых на силовых щитах, указаны в табл. 4.16, 4.18 и 4,19, магнитных пускателей и автоматических выключателей — в табл. 4.12 и 4.21.
Установка распределительных устройств
Щиты и силовые пункты желательно не располагать в зонах с тяжелыми условиями среды. Если же вынести их за пределы таких зон невозможно, то в пыльных, сырых, особо сырых помещениях и на открытом воздухе щиты, силовые пункты и ящики должны иметь защитные уплотнения, а на открытом воздухе — располагаться под навесом.
При установке в производственных помещениях токоведущие части необходимо закрывать сплошными кожухами. Ширина прохода, должна быть не менее 0,8 м. При наличии открытых токоведущих частей распредустройство должно быть ограждено сетчатым или сплошным ограждением высотой не менее 1,7 м. Расстояние от сетчатых ограждений до неизолированных токоведущих частей принимают не менее 0,7 м, а от сплошных — не менее 50 мм.
Оконцевание проводов и кабелей должно находиться внутри шкафа.
При установке на открытом воздухе и возможности снежных заносов шкафы поднимают на 1 м от земли.
Таблица 4.48. Силовые распределительные пункты
Таблица 4.49. Блоки типа РУС на 380 В

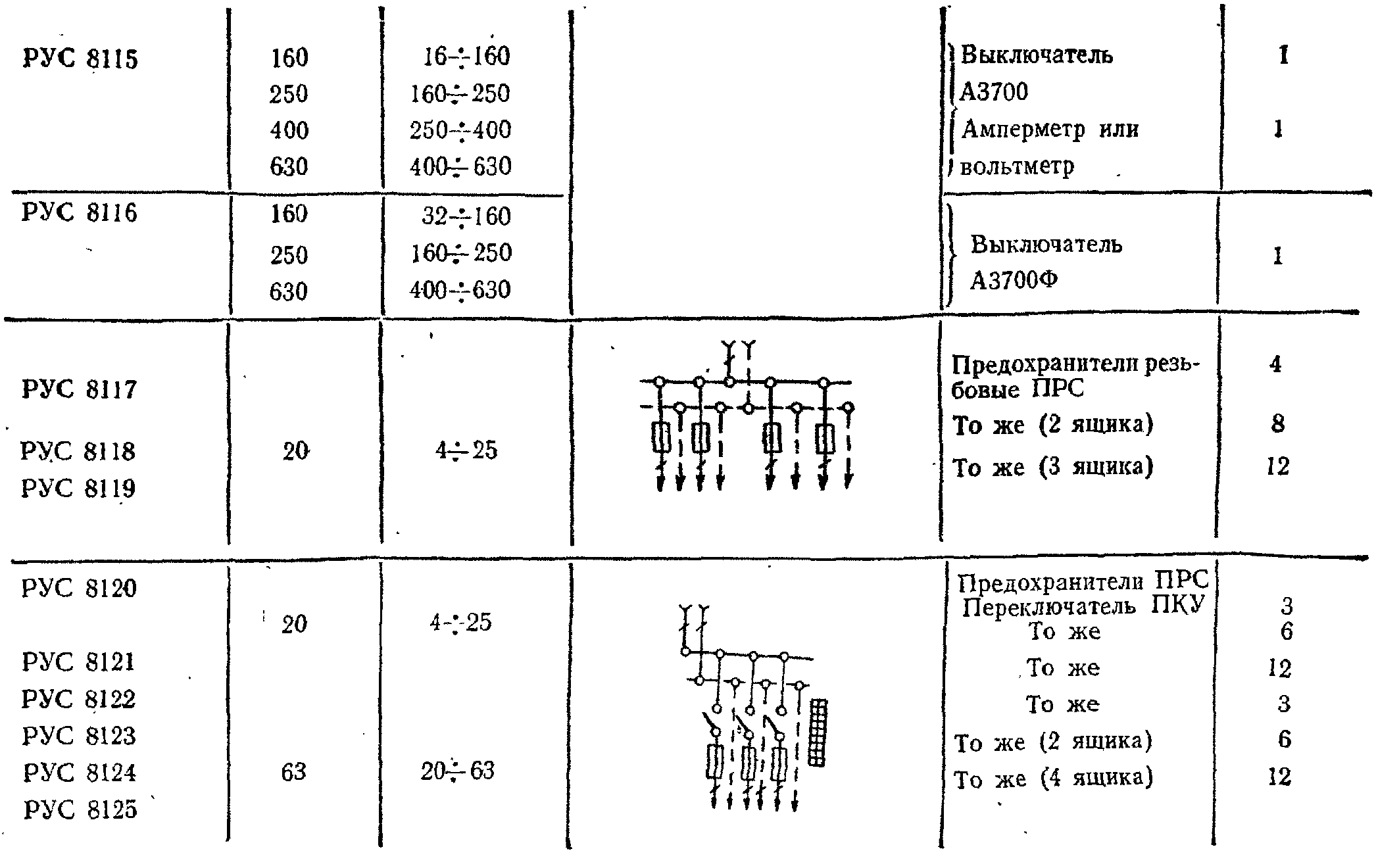

Продолжение табл. 4.49
Продолжение табл. 4.49
Кроме указанных в таблице, выпускают блоки с кнопками управления, сигнальными лампами, амперметрами прямого включения или с трансформаторами тока, счетчиками прямого включения или с трансформаторами тока.
Таблица 4.50. Силовые ящики и выключатели
Таблица 4.51. Нагрузки на шины прямоугольного сечения (для расчетной температуры +25о) Предельная температура шин 70 °С
Примечания. 1. В числителе приведены нагрузки при переменном токе, в знаменателе — при постоянном токе 2 Нагрузки даны для расположения шин на ребро. При расположении плашмя нагрузку снижать на 5% при ширине шин до 60 мм и на 8% при ширине шин более 60 мм.
Поправочные коэффициенты на температуру окружающего воздуха
ВНУТРИЦЕХОВЫЕ СИЛОВЫЕ СЕТИ
Для распределения энергии в цехах с большим количеством электродвигателей целесообразно применять распределительные шинопроводы типа ШРА на 250; 400 и 630 А.
При небольшом количестве силовых электроприемников питание их нужно осуществлять от силовых шкафов или щитов. При этом разводка от щитов к двигателям выполняется в неметаллических трубах, уложенных в полу.
Каждый станок следует питать отдельной линией, в начале которой установлены предохранители. Если 2—3 небольших станка, расположенных рядом, находятся на большом расстоянии от силового пункта, допускается питать их «цепочкой» от одной группы. При этом каждый двигатель должен быть защищен своими предохранителями, установленными в металлическом кожухе на самом станке.
Конструктивное выполнение цеховых сетей и правила их эксплуатации см. в главе «Проводки».
