§ 6. ОБЩИЕ ПРАВИЛА И ПОРЯДОК ПРОИЗВОДСТВА РАБОТ В ДЕЙСТВУЮЩИХ ЭЛЕКТРОУСТАНОВКАХ
Общие требования
Безопасность проведения работ в электроустановках во многом зависит от правильной организации работ, от выполнения ряда организационных мероприятий. К организационным мероприятиям относятся: оформление работы нарядом или распоряжением; допуск к работе; надзор во время работы; оформление перерывов в работе, перевода на другое рабочее место, окончания работы.
На любую работу, проводимую в электроустановках, должно быть соответствующее разрешение. Выдача разрешения на проведение работ фактически может рассматриваться как первый этап. Он обязательно должен предшествовать проведению любых технических мероприятий и частично организационных, заканчивающихся допуском бригады к работе. В самом порядке оформления работ заложен принцип обеспечения безопасности работающих.
Правилами предусматриваются три вида разрешения (задания) на выполнение работ в электроустановках. Они могут производиться либо по наряду, либо по распоряжению, либо в порядке текущей эксплуатации. Правила четко фиксируют, какой вид разрешения необходим для той или иной работы.
Наряд — это письменное задание на работу в электроустановках, оформленное на бланке установленного образца и определяющее место, объем работы, время начала и окончания работ, условия их безопасного проведения, состав бригады и т. п.
Распоряжение — это задание на работу в электроустановках, оформленное записью в журнале лицом оперативного персонала, отдавшим распоряжение, либо получившим его в устной форме непосредственно или при помощи средств связи от лица, отдавшего распоряжение.
Четкое и точное выполнение всех указаний, перечисленных в наряде (или распоряжении), гарантирует безопасность проведения работ.
Оформление работ нарядом или распоряжением предусматривает взаимоконтроль правильности выполнения отдельных мер безопасности как со стороны лиц, организующих работы, так и со стороны персонала, непосредственно выполняющего эти работы.
Для обеспечения безопасного проведения работ в электроустановках Правилами определены лица, ответственные за безопасность работ, их права и обязанности: лицо, выдающее наряд или отдающее распоряжение; допускающий (лицо оперативного персонала); ответственный руководитель работ (при работах в электроустановках напряжением выше 1000 В); производитель работ; наблюдающий; члены бригады.
Рассмотрим права и обязанности каждого из перечисленных лиц.
Лицо, выдающее наряд или отдающее распоряжение, — человек, организующий работы в электрохозяйстве и выдающий соответствующее распоряжение (письменное или устное).
Выдавать наряд или отдавать распоряжение на выполнение тех или иных работ в электроустановках имеют право лица электротехнического персонала, уполномоченные на это распоряжением лица, ответственного за электрохозяйство цеха, предприятия, имеющие V квалификационную группу (в установках напряжением до 1000 В — не ниже IV).
Право на выдачу распоряжения на производство ряда работ по перечню, определенному лицом, ответственным за электрохозяйство цеха, предприятия, представляется также лицам оперативного персонала с квалификационной группой не ниже IV. Лицо, выдающее наряд или отдающее распоряжение, устанавливает необходимость проведения и объем работы и отвечает за безопасность ее выполнения.
Являясь лицом высшей квалификации при организации проведения работ, выдающий наряд (распоряжение) несет ответственность и за соответствие квалификации ответственного руководителя, производителя работ и наблюдающего, а в тех случаях, когда он определяет состав бригады, то и за квалификацию членов бригады.
Допускающий (лицо оперативного персонала) несет ответственность за правильность выполнения технических мер безопасности, предусмотренных нарядом или распоряжением на производство работ, их соответствие характеру и месту работы. Кроме того, он отвечает за правильность допуска к работе, приемку рабочего места по окончании работы, а также своевременность их оформления в наряде и в оперативном журнале.
Допускающий должен иметь квалификационную группу не ниже IV, а в электроустановках напряжением до 1000 В — не ниже III.
Ответственный руководитель работ назначается в особых случаях, когда условия проведения работ требуют повышенного контроля за безопасность членов бригады во время работы.
Ответственный руководитель назначается только для работ по наряду в электроустановках выше 1000 В, требующих: временного снятия (с обратным наложением) переносных заземляющих закороток; установки временных ограждений токоведущих частей, остающихся под напряжением вблизи рабочего места; особых условий работы, оговоренных в наряде, а также при работах со сложной схемой электроустановки на нескольких присоединениях и т. д. Под присоединением следует понимать электрическую цепь одного назначения и наименования, состоящую из совокупности оборудования, присоединенного к шинам, линии и находящегося в пределах подстанции распределительного пункта и т. п.
Электрические цепи разных напряжений двух- или трехобмоточных трансформаторов считаются одним присоединением.
Перечень работ или электроустановок, где требуется обязательное присутствие ответственного руководителя, должен быть определен для каждого цеха, предприятия, исходя из местных условий.
Ответственный руководитель должен иметь квалификационную группу по технике безопасности не ниже V.
Производитель работ как лицо, постоянно находящееся при бригаде, является лицом, непосредственно отвечающим за безопасность членов бригады в течение всего времени проведения работ, начиная с момента приемки от допускающего рабочего места. Наряду с допускающим производитель работы несет ответственность за правильность подготовки рабочего места и за выполнение всех мер безопасности, необходимых для производства работ. Производитель работ отвечает за соблюдение Правил им самим и членами его бригады, следит за исправностью инструмента, такелажа и другой ремонтной оснастки. Производителями работ, выполняемых по наряду в установках напряжением выше 1000 В, могут назначаться лица с квалификационной группой не ниже IV; производителями работ, выполняемых по наряду в электроустановках до 1000 В, а также работ, выполняемых по распоряжению в электроустановках любого напряжения вдали от токоведущих частей, находящихся под напряжением, могут назначаться лица с квалификационной группой не ниже III.
Наблюдающий назначается, как правило, для надзора за бригадами строительных рабочих, разнорабочих, такелажников а также других лиц неэлектротехнического персонала при выполнении ими работ в электроустановках любого напряжения (исключение составляет командированный персонал).
При проведении этими бригадами работ в помещениях с частичным снятием напряжения с электроустановки или вблизи от токоведущих частей, находящихся под напряжением, требуется особенно квалифицированный контроль за установками. Поэтому в этом случае наблюдающими должны назначаться лица с квалификационной группой не ниже IV, а при работах с полным снятием напряжения и без снятия напряжения, вдали от токоведущих частей, находящихся под напряжением, — с квалификационной группой не ниже III.
Наблюдающий, принимая рабочее место от допускающего, отвечает за правильность подготовки рабочего места и за выполнение необходимых для производства работы мер безопасности в соответствии с Правилами. Наблюдающий должен также следить за тем, чтобы установленные на месте работы ограждения, плакаты, заземления не снимались и не переставлялись.
Наблюдающий отвечает за электробезопасность работающих. Наблюдающему запрещается совмещать надзор с выполнением какой-либо работы.
Порядок выдачи и оформления наряда
О необходимости проведения каких-либо работ в электроустановках ремонтный персонал должен быть осведомлен накануне, до начала их проведения по графику ППР. Наряд же он получает от оперативного персонала непосредственно перед началом работ, а точнее говоря, при допуске бригады к работе.
Оперативный персонал в свою очередь получает наряд немного раньше (для возможности подготовки рабочего места) от лица, выдающего наряд. Накануне проведения работ, за сутки, например, выдавать наряд, как правило, не разрешается.
Необходимость выдачи наряда накануне проведения работ в большинстве случаев не имеет никаких более или менее веских оснований. В то же время выданный накануне наряд может послужить причиной несчастного случая, так как с момента выдачи наряда (накануне) могут измениться схема и условия производства работ, предусмотренные нарядом, а лицо, допускающее бригаду к работе, само не подготавливая рабочее место, может случайно не учесть происшедшие изменения.
Наряд на работу выписывается лицом, выдающим его, в двух экземплярах на имя производителя работ. Заполнение наряда в таком количестве производится с целью контроля правильности его оформления и учета оперативным персоналом числа работающих бригад. Наряд заполняется чернилами, шариковой ручкой или химическим карандашом под копирку при соблюдении четкости и ясности записей в обоих экземплярах. Никаких исправлений и перечеркиваний написанного текста не разрешается.
Допускается передача наряда по телефону с обратной проверкой лицом, выдающим наряд старшему из лиц оперативного персонала данного объекта или ответственному руководителю (при централизованном обслуживании электроустановок). В этом случае наряд заполняется в трех экземплярах: один экземпляр заполняется выдающим наряд, а два экземпляра — принимающим его по телефону. Вместо подписи лица, выдавшего наряд, указывается его фамилия, подтвержденная подписью получившего наряд.
При работах в электроустановках выше 1000 В без постоянного обслуживающего персонала выписываются два экземпляра наряда, один из которых остается у лица, выдавшего его, другой — через ответственного руководителя после допуска бригады к работе у производителя работ.
§ 7. ТРЕБОВАНИЯ, ПРЕДЪЯВЛЯЕМЫЕ К ТЕХНИКЕ БЕЗОПАСНОСТИ ПРИ МОНТАЖЕ ЭЛЕКТРООБОРУДОВАНИЯ БУРОВЫХ УСТАНОВОК
Буровые установки относятся к установкам с повышенной опасностью, характеризующимся наличием влаги, металлических частей, токопроводящими полами.
Для обеспечения безопасной эксплуатации электрооборудования буровой установки необходимо выполнять требования Правил устройств электроустановок (ПУЭ), Правил технической эксплуатации электроустановок потребителей (ПТЭ) и Правил техники безопасности при эксплуатации электроустановок потребителей (ПТБ).
Все нетоковедущие металлические части электрооборудования буровой установки заземляются. При установке электрооборудования на металлическом блок-основании, присоединенном к контуру заземления, дополнительного заземления корпуса электрооборудования не требуется, однако при составлении акта проверки заземления электрооборудования необходимо указать наличие надежного контакта между блок-основанием и корпусом электрооборудования (проверка наличия контакта производится в период наладки и испытания электрооборудования) .
После спуска направления вышечный блок-основание следует подсоединить к ней не менее чем в двух местах сваркой.
Для подсоединения корпусов электрооборудования 0,4 кВ блока химических реагентов и скважин водоснабжения к контуру заземления разрешается использовать водопроводы и трубопроводы химических реагентов.
Корпуса электрооборудования, металлические каркасы служебных помещений должны присоединяться к «нулевому» проводу питающей линии 0,4 кВ, а также к контуру повторного заземления.

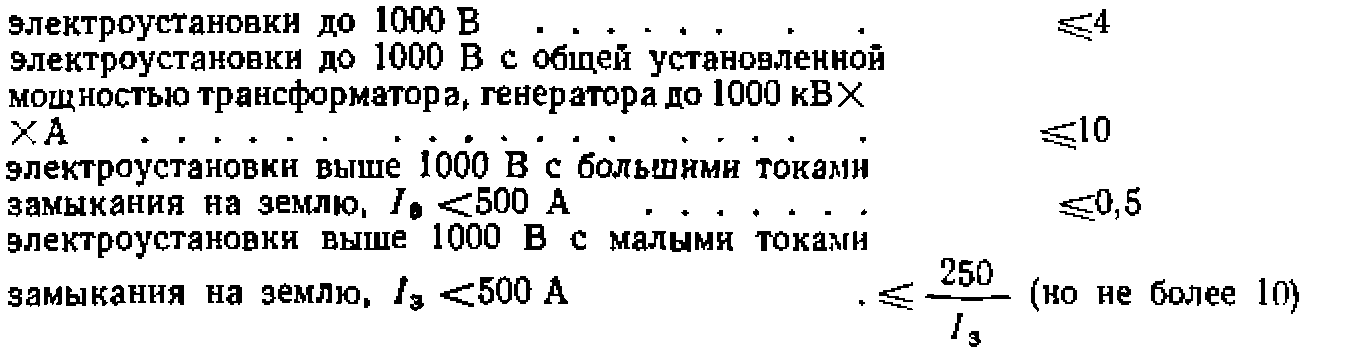

Сопротивления (Ом) заземляющих устройств должны составлять:
При крупноблочном строительстве буровых установок с использованием под основания железобетонных балок контур заземления выполняется полосовой сталью 4x20 или двойной катанкой диаметром 6—10 мм, прокладываемой под железобетонные балки. Стальная арматура балок приваривается к контуру заземления.
