§ 5. ПОНИЗИТЕЛЬНЫЕ ПОДСТАНЦИИ И РАСПРЕДЕЛИТЕЛЬНЫЕ УСТРОЙСТВА БУРОВЫХ УСТАНОВОК
Подстанции
В настоящее время, как правило, для электроснабжения буровых установок применяют комплектные трансформаторные подстанции заводского изготовления. Комплектные подстанции позволяют значительно повысить индустриальность монтажа, сократить сроки ввода их в эксплуатацию и сэкономить строительные материалы.
В СССР комплектные трансформаторные подстанции 110— 35/6—10 кВ изготовляет куйбышевский завод «Электрощит». Эти подстанции имеют шифр КТПБ (комплектная трансформаторная подстанция блочная) и выпускаются с одним или с двумя трансформаторами мощностью 4000—16000 кВ-А.
В качестве примера на рис. 70 приведена электрическая схема подстанции типа КТПБ=110/6, на рис. 71 — ее конструктивная схема.

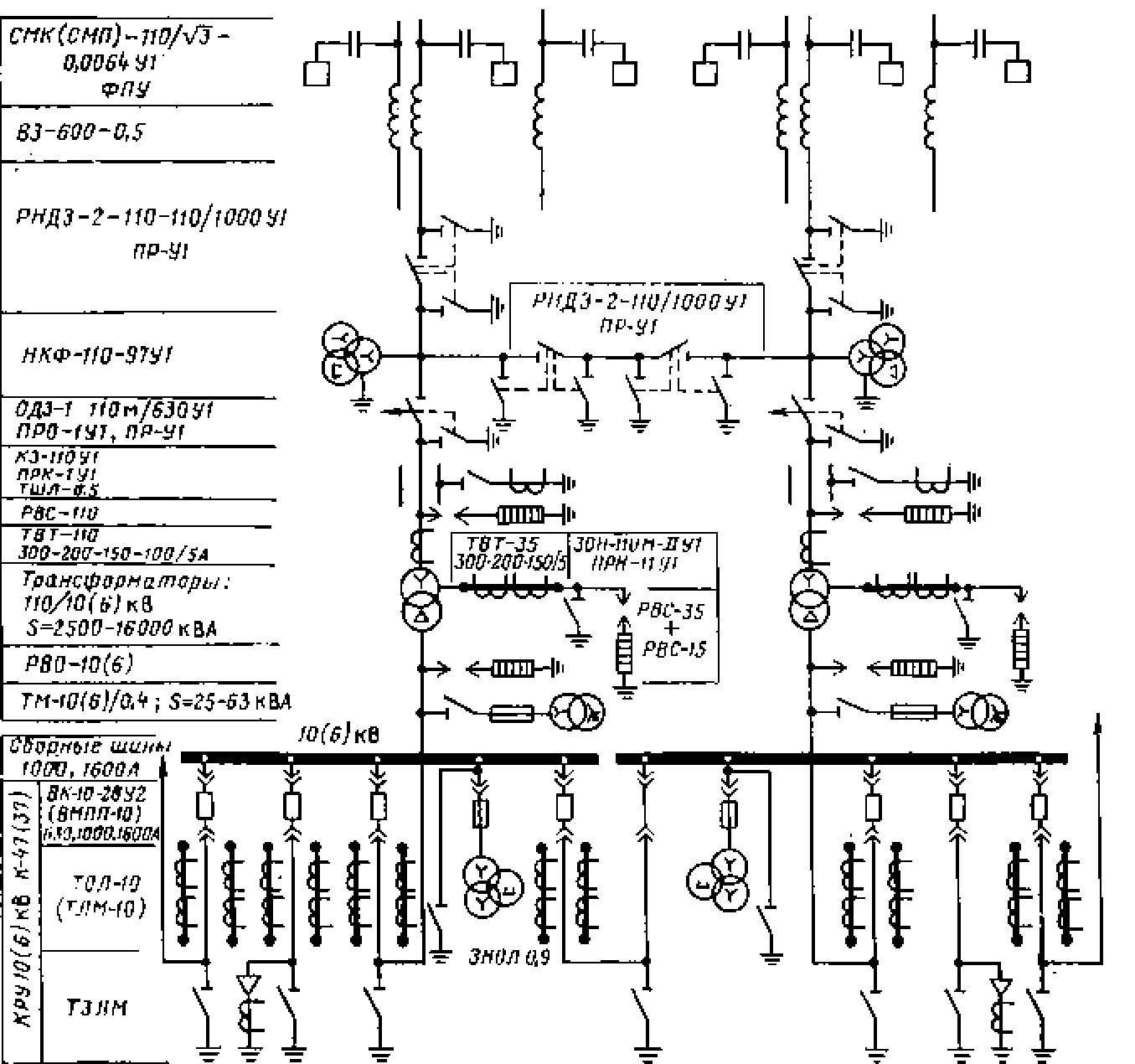

Рис. 70. Однолинейная схема блочной подстанции КТПБ-110/6—10 кВ
Подстанция типа КТПБ состоит из отдельных блоков: блока выключателя 35—110 кВ, блока шинной перемычки 35—110 кВ, блока комплектного распределительного устройства 6 кВ наружной установки, состоящего из камер типа К-47. Это комплектное распределительное устройство имеет общий коридор управления, наличие которого приближает условия эксплуатации наружной установки к условиям эксплуатации в закрытых распределительных устройствах 6—10 кВ. Коридор управления выполнен сборным из отдельных элементов, уплотненных в местах стыков тепломорозостойкой резиной в специальных обоймах. В коридоре установлены: вентиляторы, обеспечивающие пятикратный обмен воздуха в 1 ч; выпрямительные устройства БПРУ-66 или КВУ-66 и БПНС-1 для питания приводов выключателей и цепей управления выпрямленным током; навесные релейные шкафы для отходящих линий 35 кВ, блоки питания подстанций 110—35/6—10 кВ и другая аппаратура.
Камеры наружной установки типа К-47 (рис. 72) имеют следующую номенклатуру по оборудованию, установленному в них: камера с масляным выключателем, камера с разъединяющими контактами, камера с трансформаторами напряжения, камеры с разрядниками и конденсаторами. Конструктивно камера состоит из корпуса, выкатной тележки, блока сборных шин, релейного шкафа. Для производства безопасной работы в шкафу установлены падающие шторки, которые при выкатывании тележки из шкафа автоматически закрываются и преграждают доступ к верхним и нижним разъединяющим контактам, находящимся под напряжением.
Для предотвращения ошибочных операций при производстве каких-либо переключений в камерах предусматриваются блокировочные устройства. Блокировочные устройства не допускают включения или отключения разъединителей при включенном выключателе 6—10 кВ, включения разъединителя при включенных ножах заземления, перемещения тележки при включенном выключателе, включения заземляющих ножей сборных шин при включенном выключателе ввода или секционном выключателе.

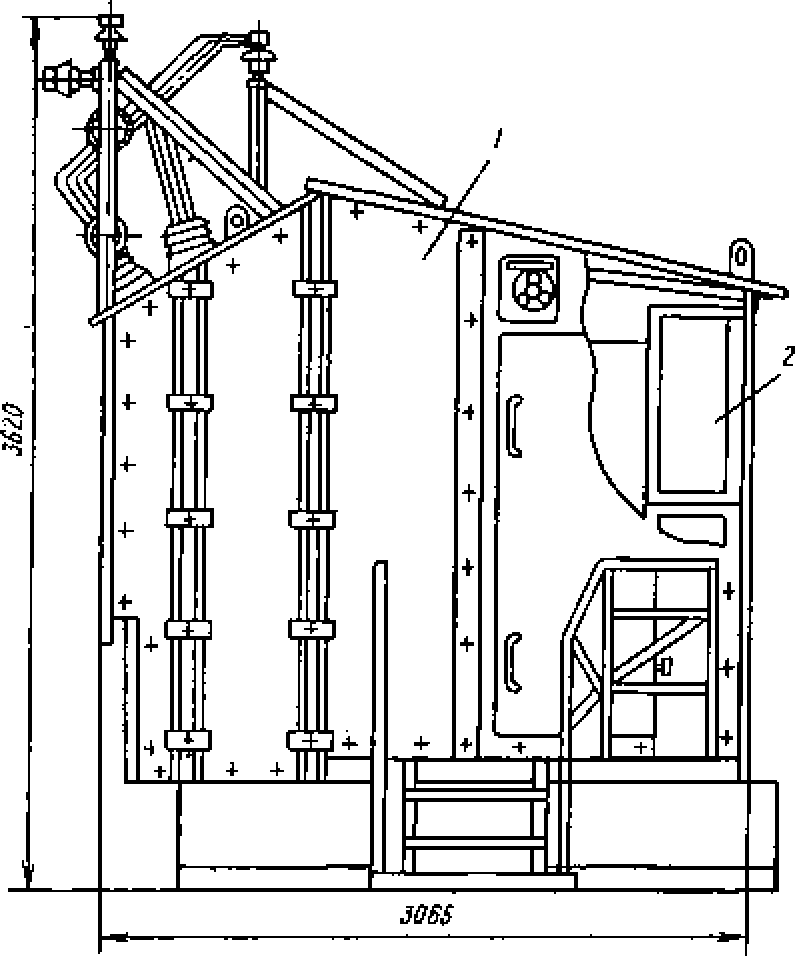

Рис. 72. Камера К-47:
1 — отсек 6—10 кВ; 2 — релейные шкафы
Распределительные устройства
Для распределения электроэнергии потребителям буровых установок применяется устройство распределительное (КРУ) типа КРНБ-642, которое включает оборудование защиты от коротких замыканий, перегрузок и падения напряжения в сети, оборудование дистанционного управления высоковольтными электродвигателями буровых насосов и лебедок нефтебуровых установок грузоподъемностью 75, 125, 160 тыс. т.

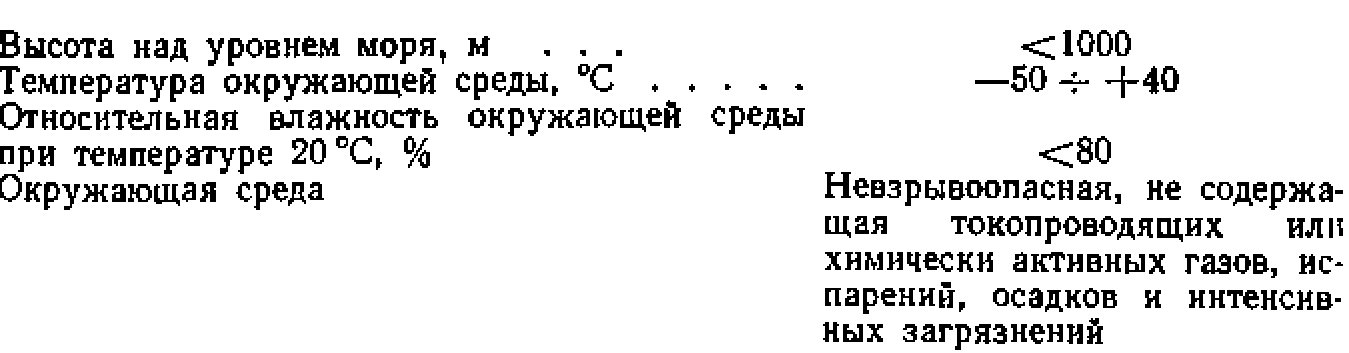

КРУ рассчитаны для работы при следующих условиях:
КРУ состоит из шести шкафов, выполненных в металлической оболочке, конструктивно объединенных общей схемой первичных и вторичных соединений, со встроенными в них высоковольтными аппаратами и приборами, установленными на салазки вместе с силовым трансформатором собственных нужд.
Шкафы КРУ состоят из отсеков: управления, в котором вмонтирована аппаратура защиты, измерения и сигнализации, привод масляного выключателя, приводы разъединителей, магнитная система контакторов (для шкафов с контакторами); линейного разъединителя, в котором размещены линейный разъединитель и проходные изоляторы воздушного ввода; шинного разъединителя, в котором находятся шинный разъединитель и сборные шины; масляного выключателя или контактора, в котором установлены масляный выключатель или контактор и трансформаторы тока.
Отсеки шкафов отделены друг от друга сплошными металлическими перегородками, обеспечивающими надежные и нормальные условия работы встроенных в КРУ аппаратов.
Разъединители установлены таким образом, что не могут замкнуть цепь самопроизвольно под действием веса. Подвижные токоведущие части их в отключенном состоянии обесточены.
Рис. 73. Комплектное распределительное устройство КРНБ-6М
Рис. 74. Однолинейная схема коммутации КРНБ-6М
В шкафах с кабельными вводами предусмотрена возможность концевой разделки высоковольтных кабелей и их установки в количестве, обусловленном схемой первичных соединений данного шкафа. Конструкция шкафов позволяет ремонтировать или заменять любое оборудование при полностью снятом напряжении. Кроме того, она обеспечивает защиту обслуживающего персонала от случайного прикосновения к токоведущим и подвижным частям, заключенным в оболочку, а также защиту оборудования от попадания твердых инородных тел.
Доступ в высоковольтные отсеки ячеек КРУ, в которых токоведущие части могут оказаться под напряжением после отключения разъединителей, закрыт сеточными ограждениями, закрепленными болтами.
Габариты и установочные размеры КРУ приведены на рис. 73, а, схема — на рис. 74.
Для управления электроприводами высокого напряжения буровых лебедок буровых установок грузоподъемностью 75, 125, 160 т и их защиты применяется шкаф управления типа ПБ-642. Он представляет собой комплектное устройство, устанавливаемое на салазки, и состоит из аппаратуры высокого напряжения и приборов, размещенных в отдельном сварном корпусе. Шкаф ПБ-642 может стыковаться с КРУ КРНБ-642.
