§ 2. АВТОМАТИКА РАСПРЕДЕЛИТЕЛЬНЫХ УСТРОЙСТВ И ПОДСТАНЦИЙ БУРОВЫХ УСТАНОВОК
Наиболее распространенными видами автоматики распределительных устройств и подстанций являются: автоматическое включение резерва (АВР) и автоматическое повторное включение (АПВ).

Устройство автоматического включения резерва (УАВР) устанавливается на всех источниках питания подстанций промышленных предприятий, в том числе и буровых установок (линиях, силовых трансформаторах, секционных выключателях). На рис. 100 приведено несколько схем первичных соединений, где целесообразно использование УАВР.
К схемам УАВР предъявляются следующие требования:
а)  УАВР должны выполняться так, чтобы была обеспечена возможность их действия при исчезновении питания потребителей во время отключения релейной защитой поврежденного рабочего источника; при самопроизвольном или ошибочном отключении рабочего источника питания; при коротком замыкании на шинах потребителя;
б)  УАВР должны обеспечить продолжительность перерыва питания, при которой происходит полная деионизация среды в месте повреждения и нарушения в технологическом процессе потребителей будут минимальны;
в)  УАВР должны включать резервный источник только после отключения выключателя рабочего элемента со стороны шин потребителя;
г)  действия УАВР не должны приводить к перегрузке резервного источника питания.
На рис. 101 в качестве примера приведена схема АВР секционного выключателя распределительного устройства 6—10 кВ.

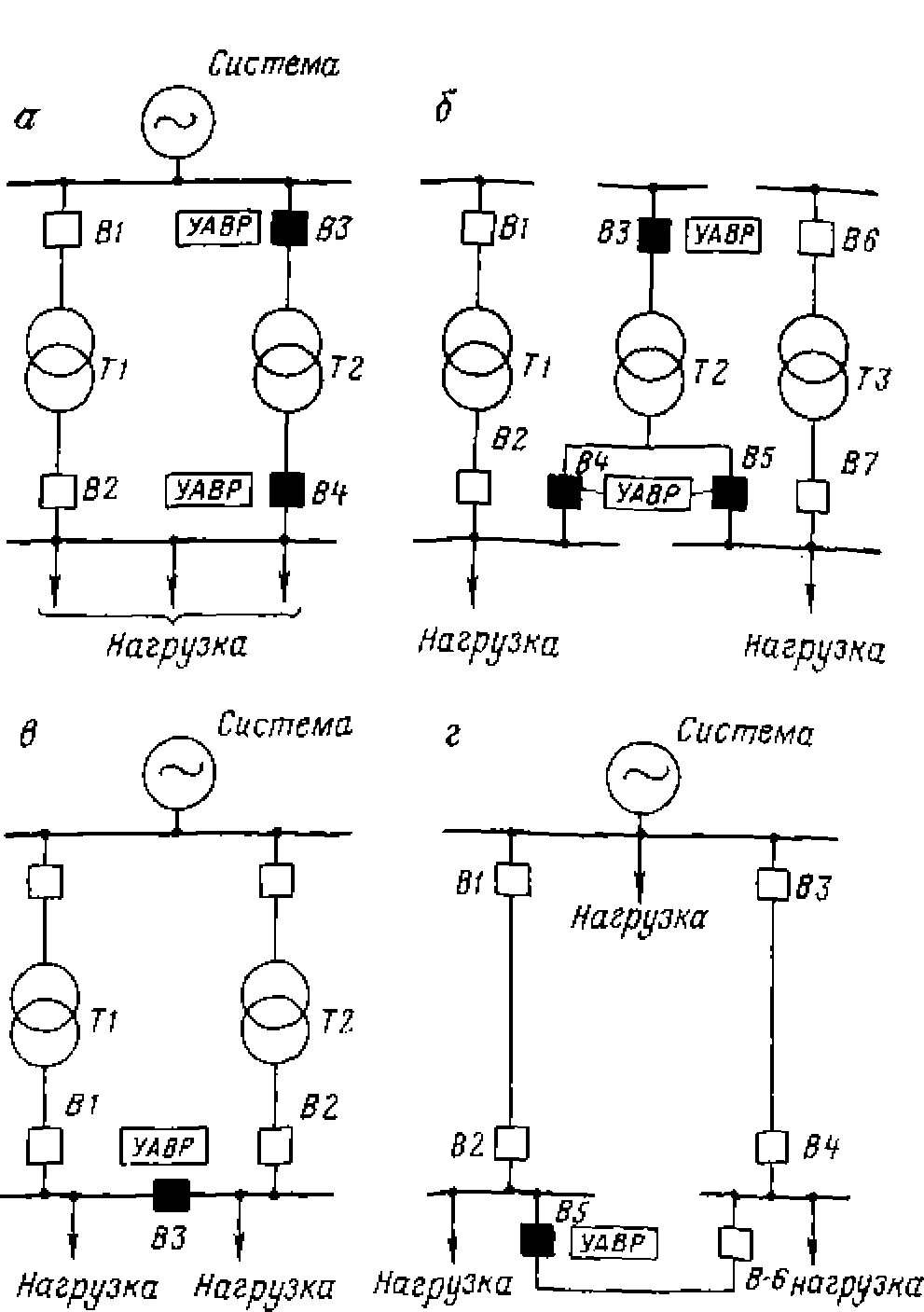

Рис. 100. Примеры использования АВР:
а, б — трансформатора; в с секционного выключателя; г — линии; В1-В6 — выключатели; Т1-Т3 — трансформаторы

Автоматическое повторное включение (АПВ) применяется для всех воздушных и кабельно-воздушных линий электропередачи (АПВ ВЛ); кабельных линий напряжением до 35 кВ,

Автоматическое повторное включение (АПВ) применяется для всех воздушных и кабельно-воздушных линий электропередачи (АПВ ВЛ); кабельных линий напряжением до 35 кВ, если от одной линии питается несколько подстанций и отсутствует АВР.
К устройствам АПВ предъявляются следующие требования:
а)  АПВ должно приводиться в действие во всех случаях аварийного отключения выключателя, за исключением случая аварийного отключения после оперативного включения выключателя на КЗ;
б)  АПВ не должно приводиться в действие во всех случаях оперативного отключения выключателя.

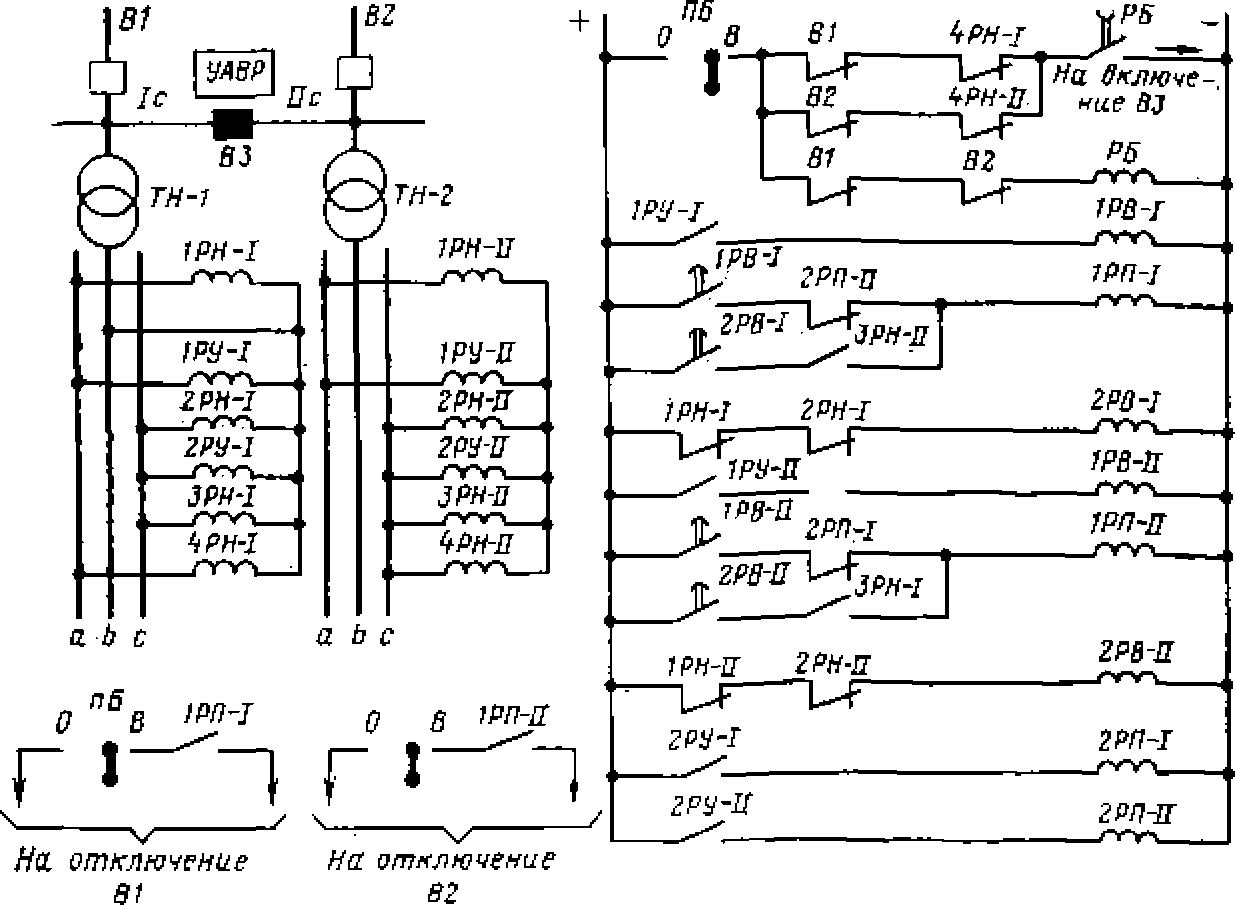

Рис. 101. Схема двустороннего АВР секционного выключателя:
В1-В3 — выключатели масляные; РН — реле напряжения; РУ, РП — реле промежуточные; РВ — реле времени; РБ — реле блокировки; ПБ — переключатель

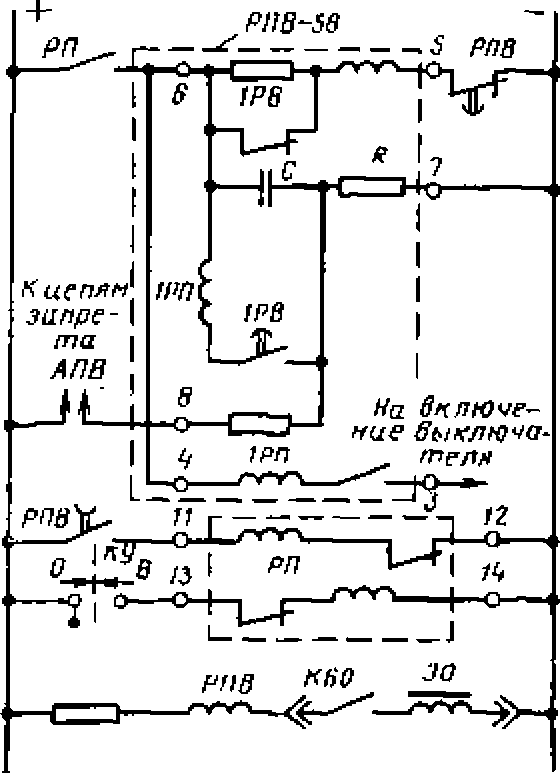

Рис. 102. Схема автоматического повторного включения АПВ:
КУ — ключ управления; РЛВ — реле повторного включения; ЭО — электромагнит отключения; КБО — блок-контакт блокировки привода выключения

На рис. 102 приведена схема АПВ с использованием комплектного реле типа РПА-58. Оно содержит: реле времени 1РВ, создающее необходимую выдержку времени после запуска АПВ перед посылкой импульса на повторное включение выключателя;  выходное промежуточное реле, осуществляющее подачу этого импульса, причем выходная цепь АПВ содержит токовую обмотку реле 1РП, гарантирующую необходимую (с точки зрения надежности включения) продолжительность включающего импульса; RС-контур, обеспечивающий требуемое время автоматического возврата и готовности к повторному действию УАПВ. Параметры RС-контура подобраны таким образом, чтобы время заряда составляло примерно 20 с, что обеспечивает приемлемое время автоматического возврата АПВ и однократность действия в случае неуспешного АПВ (повторного включения на КЗ). RС-контур с указанным временем заряда позволяет блокировать АПВ при оперативных отключениях и в случае оперативного включения на КЗ.

Когда необходимо блокировать АПВ при некоторых аварийных отключениях выключателя, выполняется операция «запрет АПВ» путем создания цепи разряда конденсатора С.
Для предупреждения многократного включения выключателя в случае приваривания контакта 1РП используется соответствующая электрическая цепь блокировки (реле РБ).

Контрольные вопросы

  1. Дайте характеристику электронных, ионных н полупроводниковых приборов. В чем заключается принципиальная разница между ними?
  2. Что такое «дырочная» проводимость?
  3. Назовите требования, предъявляемые к устройствам АПВ н АВР.
