§ 4. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ СТАНЦИИ УПРАВЛЕНИЯ И ПУЛЬТОВ БУРОВЫХ УСТАНОВОК
К станциям управления относятся комплектные устройства, служащие для управления основными и вспомогательными механизмами буровых установок.
К станциям управления основными механизмами серийных буровых установок относятся: буровые магнитные станции типов СБ-58-4Э, СБ-58-БУ75 и СБ-64-500, применяемые для управления приводом подъемной лебедкой и стола ротора на буровых с электрическим приводом; магнитные станции типа ПГХ-5029- ЗАЗБ.1 для управления лебедкой и ротором буровой на дизель- электрическом приводе; станция управления электрооборудованием АСП-3 типа ПГМ-5508-ОЗА2, станция управления регулятором подачи долота типа ПГА-4906; станция управления синхронным генератором для буровых установок типа БГА-7601; станция управления дизель-генераторным блоком типа ПГХ-7002-4АЗБ и др.
К станциям управления вспомогательными механизмами относятся станции типов ПГМ-5151-43В2, ПГМ-5006-43В2, ПГМ-5149-43Б2, ПГМ-5152-43Б2, станция управления механизмами глиноприготовления типа ПГМ-5148-23Б2.
К пультам управления для серийных буровых установок относятся: пульт управления электрооборудованием АСП-3 типа ПГМ-9460-ОЗА2; пульт управления синхронным электродвигателем бурового насоса типа ПУЭ-113/208; пульты бурильщика типов ПГМ-9464-О2Б2, ПГМ-9466-О2Б2, БГА-9036-О2А1, БГА-9036-О2Б1, БГА-9037-О2Б1, БГХ-6402-О2А2, блок измерения буровой установки БГХ-9007-О5А0.
Станции управления рассчитаны для эксплуатации в закрытых неотапливаемых помещениях временного типа. Конструктивно станции управления выполняются в виде шкафов, с одно- или двустворчатыми дверцами с передней и задней стороны. Некоторые станции имеют по периметру дверей резиновое уплотнение. Подвод кабелей к станциям осуществляется снизу. Аппаратура станций монтируется на гетинаксовых или асбоцементных плитах или на металлических сварных угольниках.
В отличие от других станций типа СБ конструктивно выполнены в виде металлического блока с дверцами с четырех сторон. Каркас станций монтируется с четырех сторон на салазках, что позволяет транспортировать их волоком в пределах буровой установки.
Пульты управления рассчитаны на эксплуатацию в неотапливаемых временных помещениях и на открытых площадках. Исполнение пультов защищенное с резиновыми уплотнениями по периметру дверей.
Рис. 108. Станция управления механизмом глиноприготовления ПГМ-5148-23Б2
Рис. 109. Буровая магнитная станция СБ-58-4Э

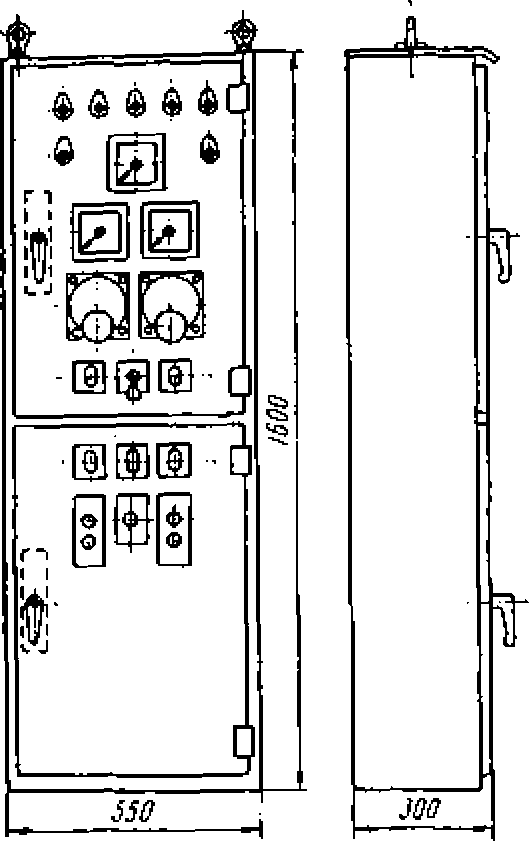

Рис. 110. Пульт управления АСП-3 типа ПГМ-9460-03А2

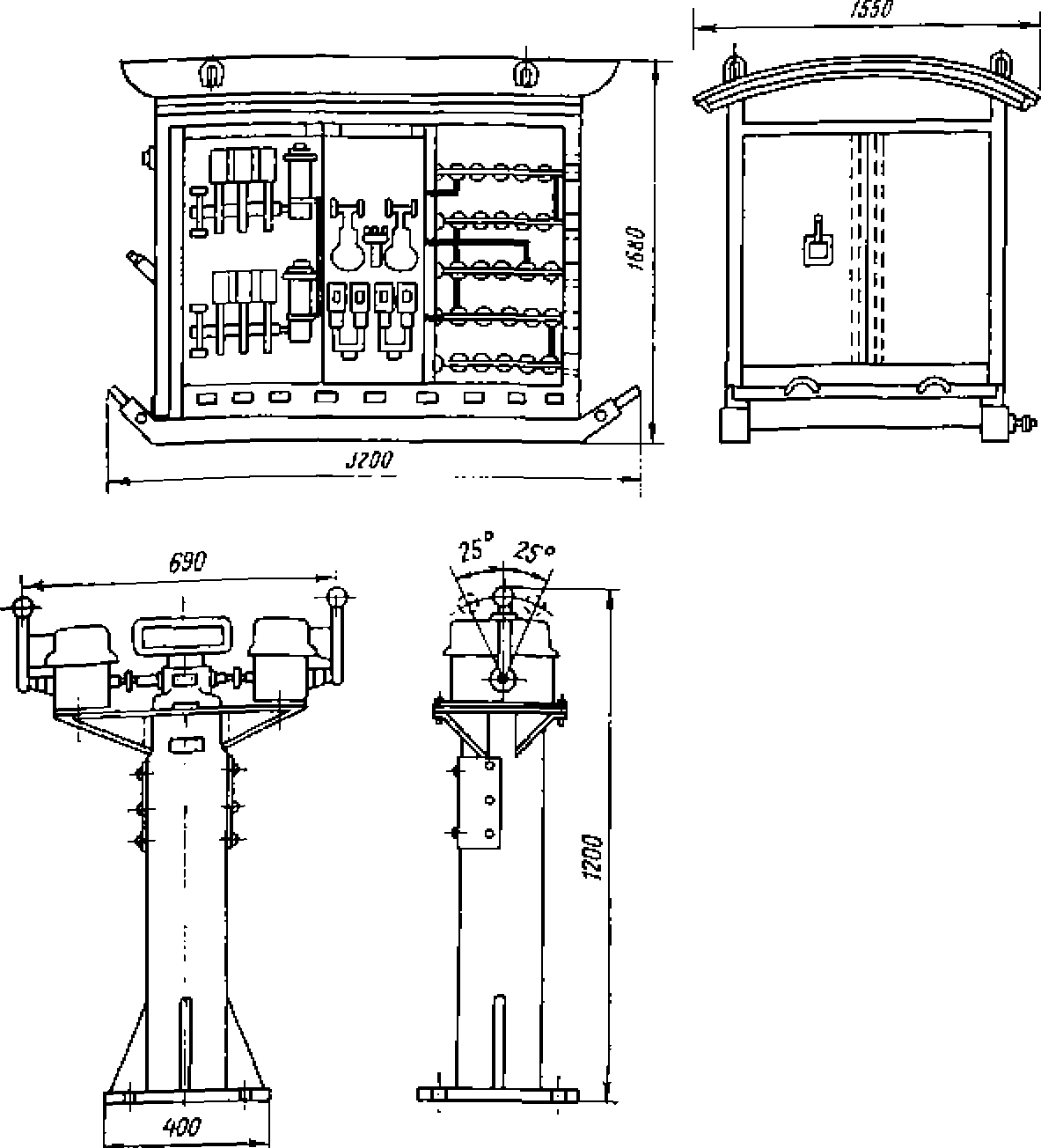

Рис. 111. Пульт бурильщика установки Уралмаш 125БЭ типа ПГМ- 9464-02Б2

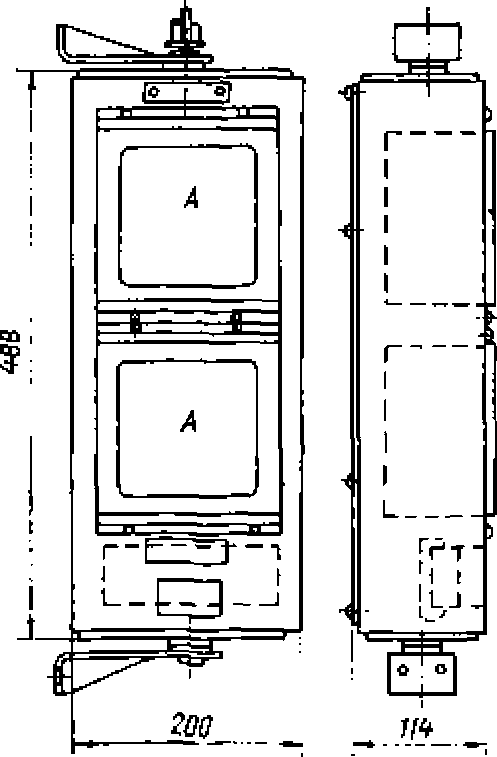

Рис. 112. Блок измерений буровой установки Уралмаш 4Э типа БГХ- 9007-05А0
Конструктивно пульты выполняются различной формы в зависимости от количества аппаратуры и места установки пультов на буровой. Одним из основных требований, определяющих форму и габарит пультов, является удобство эксплуатации. Все аппараты имеют надпись в соответствии с целевым назначением. Кабель к пультам подводится снизу.

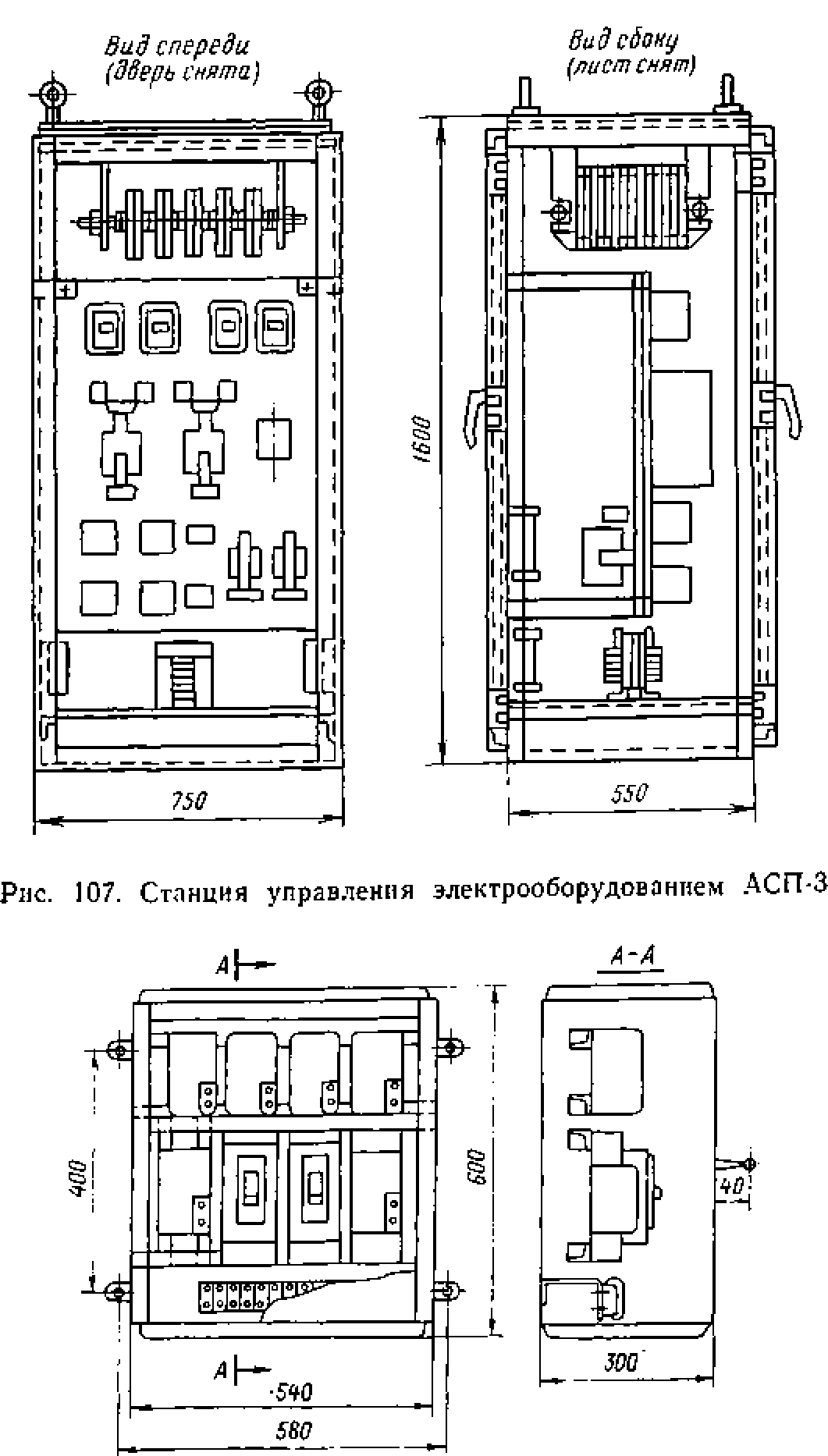

В качестве примеров на рис. 107, 108, 109 приведены общие виды некоторых станций управления, а на рис. 110, 111, 112— пультов управления.
