§ 3. МОНТАЖ И ЭКСПЛУАТАЦИЯ АППАРАТУРЫ УПРАВЛЕНИЯ
Монтаж и эксплуатация аппаратуры управления проводятся в соответствии с требованиями основных руководящих документов: «Правил технической эксплуатации электроустановок потребителей», «Правил техники безопасности при эксплуатации электроустановок потребителей» (ПТЭ и ПТБД) и «Правил устройства электроустановок» (ПУЭ).

Монтаж аппаратуры управления

При монтаже электрических аппаратов выполняются следующие основные правила:
перед установкой все аппараты подвергаются внешнему осмотру, с их поверхности снимается смазка;
в соответствии с крепежными отверстиями на корпусах аппаратов производится разметка панелей и рам, на которых будут установлены эти аппараты;
при установке рубильников верхнее положение рукоятки должно соответствовать включенному положению, а нижнее — отключенному, кроме того, необходимо следить за тем, чтобы образующаяся при отключении дуга не повреждала другие аппараты;
после установки контакторов и пускателей проверить, чтобы отклонение основной аппаратуры от вертикального положения было не более 5°;
при монтаже ящиков сопротивлений соединения между ящиками выполняют голыми проводами и шинами;
подводимые к аппаратам многожильные и одножильные провода сечением более 10 мм2 должны иметь специальные наконечники;
после монтажа металлические кожухи аппаратов заземлить;
после монтажа пускатели и контакторы проверяются на соответствие основных конструктивных параметров техническим условиям и в случае несоответствия — подвергаются регулировке и наладке.
Проверка контакторов и пускателей в основном сводится к следующему:
измеряют зазор между контактами при полностью разомкнутом контакторе и максимальный «прогиб» неподвижных контактов (провал контактов) при полностью замкнутом контакторе. Кроме того, измеряют динамометром нажатие главных контактов. Сила начального и конечного нажатия зависит от жесткости пружины, первоначальной величины ее сжатия и провала контактов. Если полученные величины не соответствуют техническим условиям, то производят регулировку изменением начального нажатия пружины и величины провала контактов;
при включенном контакторе с подсветкой переносной лампы проверяют щупом линию касания подвижного контакта с неподвижным. Ее длина должна быть равна 80—90 % рабочей ширины контакта;
проверяют крепление катушки на сердечнике магнитопровода контактора. Катушка не должна легко проворачиваться или иметь зазоры, так как это может вызвать вибрацию и порчу изоляции в момент включения;
проверяют и регулируют напряжение (ток) втягивания электромагнитов, т. е. минимальную величину, при которой якорь будет полностью притянут. В соответствии с требованиями ПУЭ контактор должен четко включаться при 90 % номинального напряжения катушки;
измеряют мегомметром на 1000 В сопротивление изоляции главной цепи и цепей управления. Величина сопротивления изоляции должна быть не ниже 0,5 МОм;
испытывают в течение 1 мин напряжением 1000 В изоляцию главной цепи и цепей управления. Если проверку сопротивления изоляции проводили мегомметром на 2500 В, необходимость в испытании повышенным напряжением отпадает.

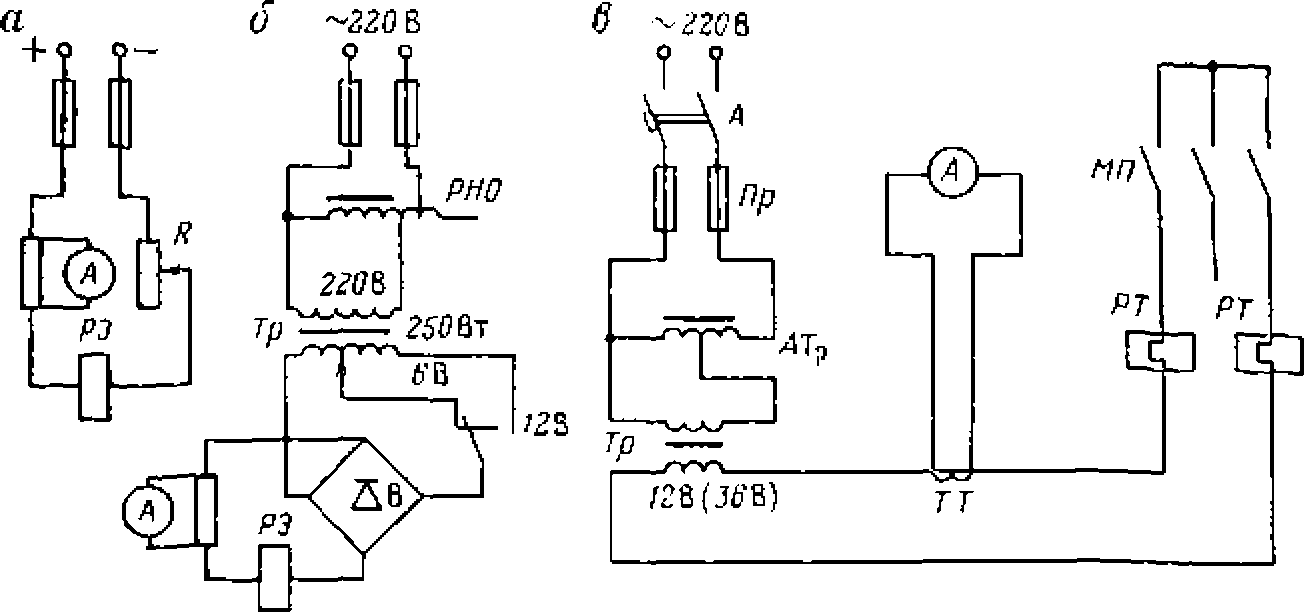

Рис. 65. Схемы испытаний токового реле: а — от сети постоянного тока; б — от сети переменного тока; в — теплового реле; РТ — реле тепловое; МП — магнитный пускатель; ТТ — трансформатор тока; Пр — предохранитель; А — автомат; РНО — регулятор напряжения; РЭ — реле электромагнитное; Тр — трансформатор; АТр — автотрансформатор

Проверка магнитных пускателей почти не отличается от рассмотренной выше проверки контакторов. Однако, регулируя контакторную часть реверсивных магнитных пускателей, необходимо дополнительно проверить работу механической и электрической блокировок, которые не допускают одновременного включения контакторов. Электрическую блокировку проверяют включением каждого из двух контакторов с последующей подачей напряжения в цепь второго контактора. Если блокировка выполнена правильно, то включение второго контактора не произойдет. Механическая блокировка при включенном реверсивном магнитном пускателе должна обеспечивать невозможность включения его второго контактора и отсутствие касания любого подвижного контакта с неподвижным при одновременном включении от руки обоих контакторов. Кроме того, при проверке контакторов необходимо отрегулировать пусковые кнопки и тепловую защиту.
После окончания монтажа необходимо также провести проверку и наладочные работы релейной аппаратуры и автоматов.
Электромагнитное реле напряжения постоянного тока настраивают таким образом, чтобы оно включалось при напряжении не выше 80 % номинального. Напряжение «отпадания» регулируют натяжением пружины.
Токовые реле постоянного тока настраиваются на ток срабатывания путем регулирования его реостатом. В зависимости от величины тока применяют различные схемы, представленные на рис. 65, а, б.
Для настройки токовых реле переменного тока используют нагрузочные или сварочные трансформаторы.
Напряжение или ток втягивания реле регулируют изменением: натяжения отключающей (возвращающей) пружины при помощи регулировочной гайки, воздушного зазора между

якорем и сердечником регулировочным винтом, толщины немагнитной прокладки (грубая регулировка) или натяжения отключающей (возвращающей) пружины при помощи регулировочной гайки (плавная регулировка). Если требуется высокий коэффициент возврата, регулировку лучше вести при несколько ослабленной пружине, уменьшая зазор между якорем и сердечником реле.
Для регулирования реле напряжения или тока необходимо иметь набор немагнитных прокладок. Грубая регулировка напряжения «отпадания» выполняется подбором немагнитных прокладок, тонкая — изменением натяжения пружины. В электромагнитных реле времени выдержка на «отпадание» достигается замедленным спадом магнитного потока (магнитным демпфированием). Увеличение выдержки времени электромагнитных реле можно получить уменьшением воздушного зазора между якорем и сердечником (толщины немагнитной прокладки) или натяжения пружины.
Для настройки тепловых реле под напряжением применяют схему, показанную на рис. 65, в. Предварительно в течение 24 ч через контакты пускателя и нагреватели тепловых реле пропускают номинальный ток (катушка пускателя находится под номинальным напряжением). Затем силу тока повышают до 1,2 Iв и проверяют время срабатывания реле. Если через 20 мин с момента повышения силы тока реле не сработало, следует постепенным снижением уставки найти такое положение, при котором оно сработает. Затем необходимо понизить силу тока до номинальной, дать аппаратуре остыть и вновь повторить опыт при 1,2 Iв.
Если при первоначальной проверке реле сработает слишком быстро (менее чем за 10 мин), силу тока следует снизить до номинальной, увеличить уставку и после проверки аппарата повторить опыт.
К наладочным работам по автоматическим выключателям серии А-3100 относятся проверка тепловых и электромагнитных расцепителей и испытание изоляции выключателей. Уставка автоматов А-3100 не регулируется. Она устанавливается на заводе-изготовителе, и крышка автомата опечатывается.
Для регулировки уставки автомата АП-50 применяется рычаг на механизме свободного расцепителя. Тепловой элемент после срабатывания расцепителя остывает примерно за 2 мин.
