Глава III. ЭКСПЛУАТАЦИЯ ВНУТРЕННИХ ПРОВОДОК
§ 1. Выбор сечений проводов и плавких вставок предохранителей
Чтобы определить расчетную мощность различных токоприемников, нужно умножить установленную мощность на коэффициент спроса
(33)
Значение коэффициента спроса
Определив расчетную мощность, легко находят расчетный ток
(34)
Таблица 9
Суммарная установленная мощность всех токоприемников, присоединенных к линии напряжением 380/220 в или к потребительской подстанции | Коэффициент спроса |
до 3 кВт | 0,6 |
3—10 кВт | 0,5 |
10—20 кВт | 0,45 |
20—50 кВт | 0,4 |
50—100 кВт | 0,35 |
свыше 100 кВт | 0,3 |
Численные значения коэффициента спроса определяются в зависимости от мощности токоприемников (табл. 9).
По расчетному току производится выбор плавкой вставки предохранителя, т. е. номинальный ток плавкой вставки. Характеристики плавких вставок приводятся в табл. 10.
Таблица 10
Технические характеристики плавких вставок
Номинальный ток, а | Диаметр проволоки, мм | ||
Оловянная | Свинцовая | Медная | |
4 | 0,46 | 0,52 | 0,14 |
10 | 0,85 | 0,95 | 0,25 |
15 | 1,11 | 1,25 | 0,33 |
20 | 1,34 | 1,51 | 0,40 |
25 | 1,59 | 1,75 | 0,46 |
30 | 1,76 | 1,98 | 0,52 |
50 | 2,48 | 2,78 | 0,73 |
60 | 3,05 | 2,89 | 0,83 |
80 | 3,39 | 3,81 | 1,00 |
100 | 3,93 | 4,42 | 1,16 |
Далее определяется длительно допустимый ток нагрузки, который соответствует 125% номинального тока плавкой вставки.
Зная Iнагр, марку провода и способ его прокладки, по табл. 11, 12 находим сечение провода.
Пример. Проводка жилого одноквартирного дома. Провод ПРД. Напряжение 220 в. Осветительная Нагрузка Росв=300 вт. Установленная мощность электробытовых Приборов Рбыт=600 вт. Требуется определить сечение проводов и выбрать плавкую вставку предохранителя.
Решение. Определяем расчетную нагрузку. Расчетная осветительная нагрузка принимается равной установленной. Расчетная нагрузка бытовых приборов определяется

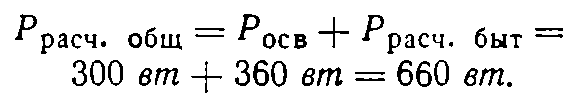

Общая расчетная нагрузка равна
Таблица 11
Длительно допустимые нагрузки (а) на провода с медными и алюминиевыми жилами в резиновой и полихлорвиниловой изоляции
Примечания: 1. В числителе — нагрузки для медных жил, в знаменателе — для алюминиевых жил.
2. При определении числа проводов, проложенных в одной трубе, нулевой рабочий провод четырехпроводной системы трехфазного тока в расчет не принимается.
Таблица 12

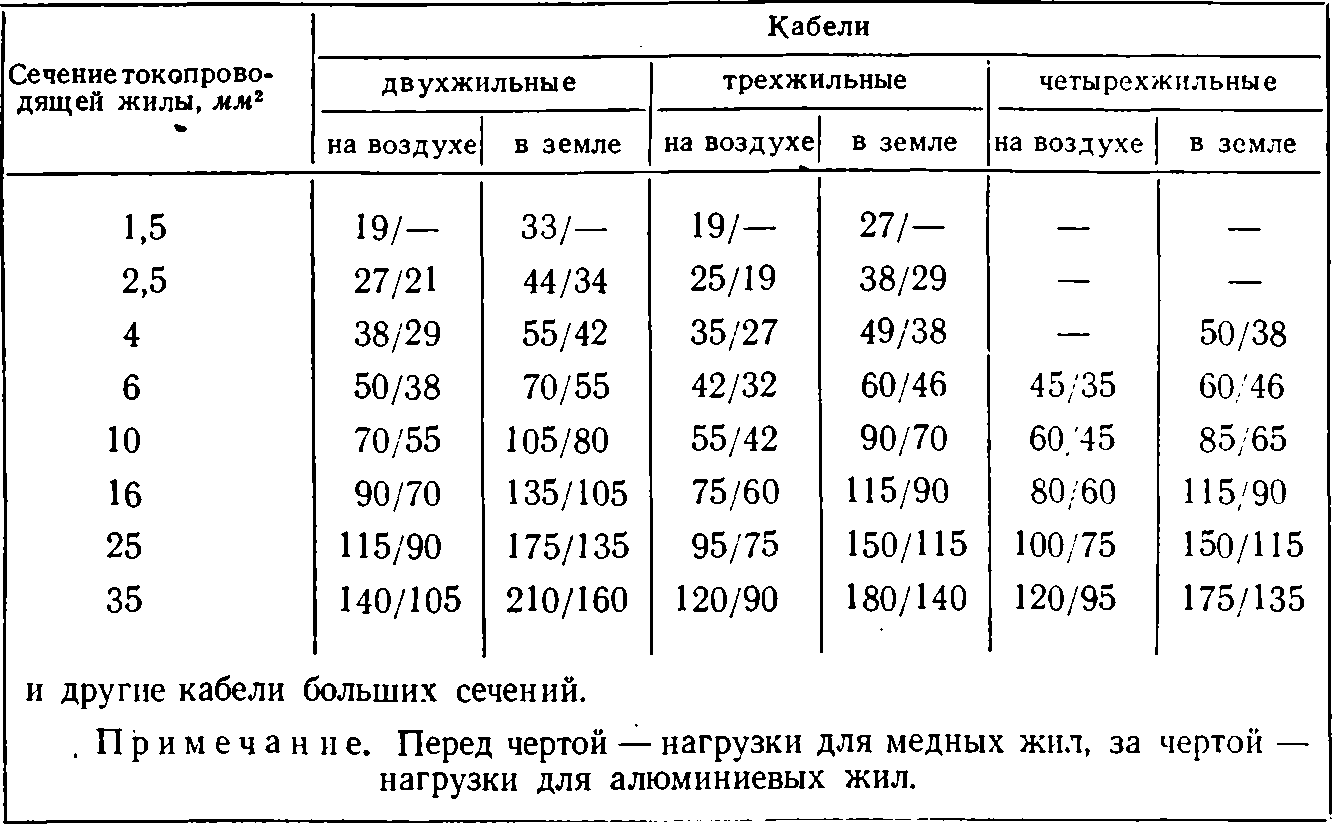

Допустимые нагрузки (а) на кабели с медными и алюминиевыми жилами
Таблица 13

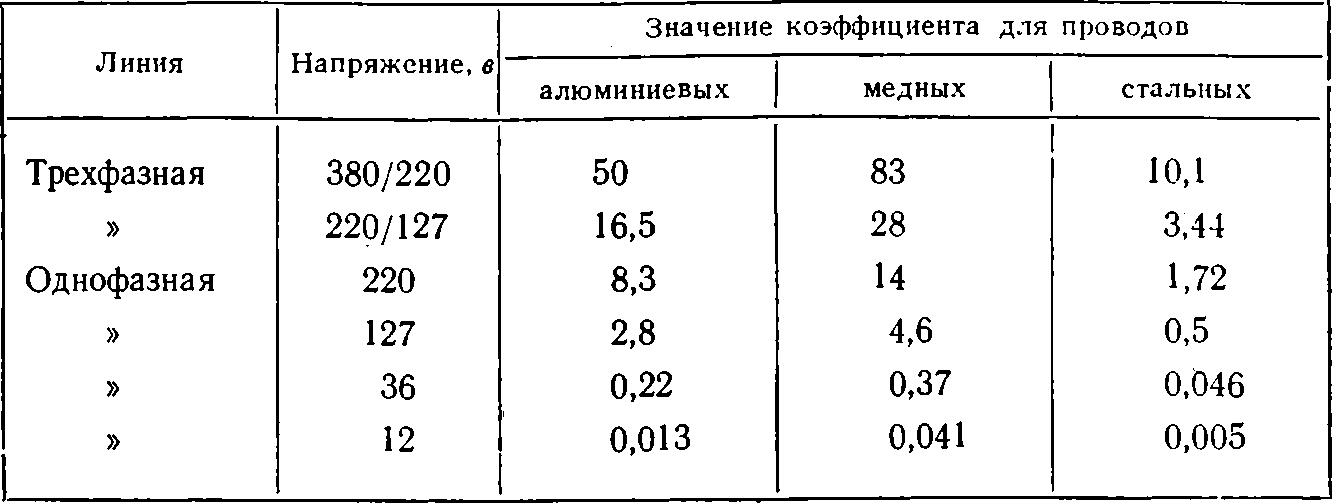

Численные значения коэффициента к и другие провода больших сечений
Определяем расчетный ток по формуле
По табл. 10 выбираем плавкую вставку с ближайшим большим значением тока, в данном случае на 4 а.
Длительно допустимый ток нагрузки будет:
Iнагр = 1,25 · Iн. вст = 1,25 · 4 — 5 а
Выбор установочных материалов для прокладки изолированных проводов
Таблица 14
Сечение провода, мм2 | Внутренний диаметр изоляционных трубок, мм | Тип | Шурупы | Глухари | Диаметр вязальной проволоки, мм | Тип фарфоровых изоляторов | Диаметр крючьев, якорей и полуякорей, мм | ||||
роликов | фарфоровых трубок | фарфоровых воронок | диаметр, мм | длина, мм | диаметр, мм | длина, мм | |||||
Провода марок, ПР, АПР, ПВ и АПВ | |||||||||||
1 | 7 | РП-2,5 | ВФД-9 | В-10 | 4,0 | 40 | — | — | 0,7 | — | — |
1,5 | 7 | РП-2,5 | ВФД-11 | В-10 | 4,0 | 40 | — | — | 0,7 | ШТЛ-4 | 9,5 |
2,5 | 7 | РП-2,5 | ВФД-11 | В-10 | 4,0 | 40 | — | — | 0,7 | ШТЛ-4 | 9,5 |
4 | 7 | РП-6 | ВФД-11 | В-10 | 4,5 | 45 | — | — | 0,7 | ШТЛ-4 | 9,5 |
6 | 9 | РП-6 | ВФД-13 | В-16 | 4,5 | 45 | — | — | 1,0 | ТФ-4 | 13,0 |
10 | 9 | РП-6 | ВФД-13,5 | В-16 | 5,0 | 60 | 6 | 50 | 1,0 | ТФ-4 | 13,0 |
16 | 11 | РП-16 | ВФД-16 | В-25 | 5,0 | 60 | 6 | 50 | 1,0 | ТФ-4 | 13,0 |
Провода марок ПРД и другие шнурового типа | |||||||||||
До 1 | 9 | РШ-4 | ВФД-9 | В-16 | 4,0 | 45 | — | — | — | — | — |
1,5—2,5 | 11 | РЩ-4 | ВФД-11 | В-35 | 4,0 | 45 | — | — | — | — | — |
4—6 | 13 | РП-6 | ВФД-13,5 | В-35 | 4,5 | 60 | — | — | — | — | — |
Примечание |
| Длина шурупов и глухарей дается при креплении роликов по неоштукатуренным деревянным поверхностям. На оштукатуренной поверхности винты и глухари должны быть длиннее на толщину штукатурки (20—30 мм). | |||||||||
Выполнение электропроводок в зависимости от характеристики окружающей среды
Продолжение

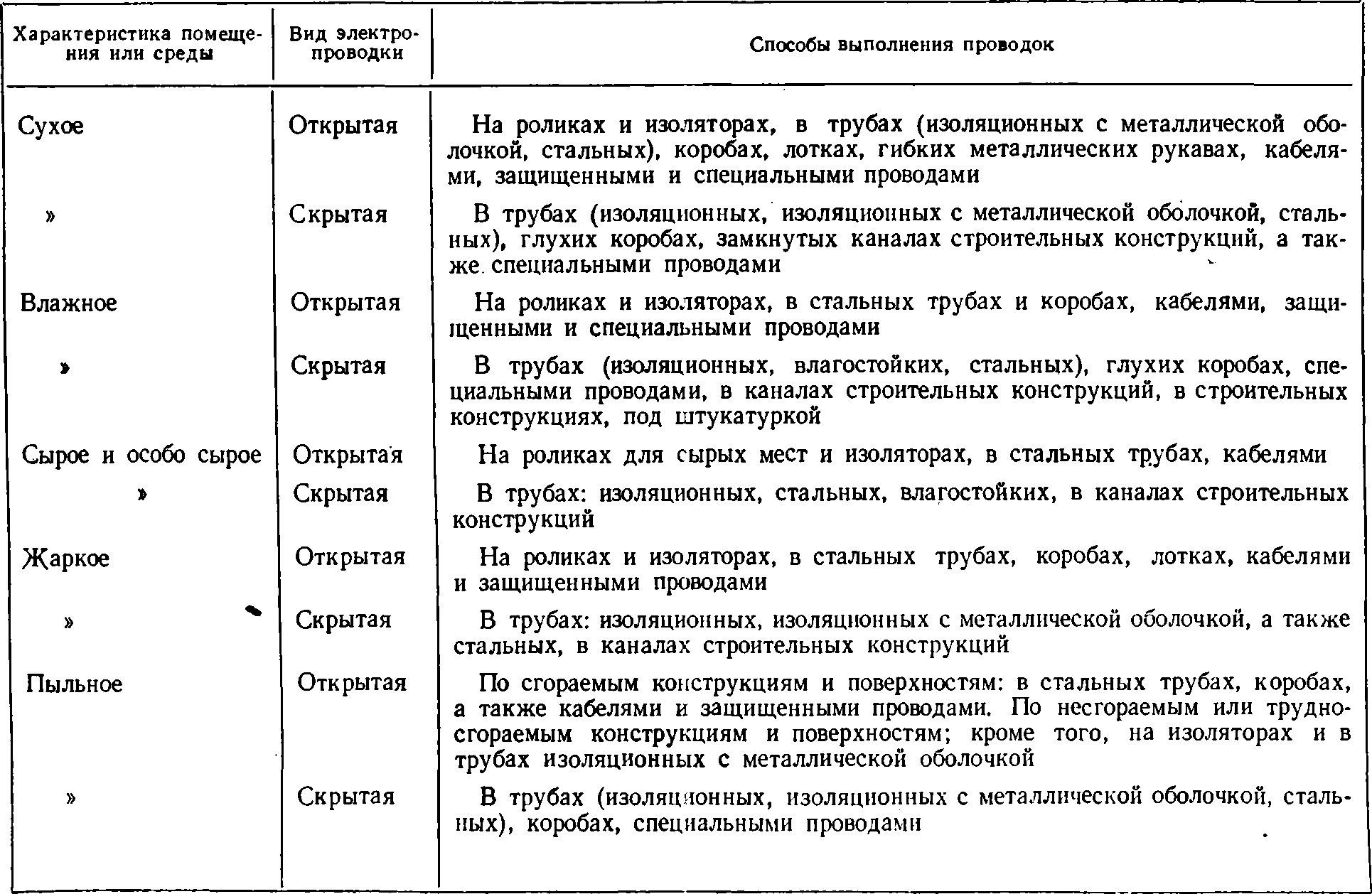

Характеристика помещения или среды | Вид | Способы выполнения проводок |
Химически активная среда | Открытая | На изоляторах, в стальных трубах, а также кабелями |
» | Скрытая | В стальных и изоляционных трубах |
Наружная электропроводка | Открытая | В стальных трубах, кабелями, на изоляторах, а также на больших роликах под навесами |
» | Скрытая | В стальных трубах, специальными проводами |
Пожароопасные* | Открытая | На изоляторах. Провода должны быть удалены от горючих материалов, а также расположены на высоте, исключающей механическое повреждение их. Кабелями |
» | Скрытая | В металлических трубах или трубчатыми проводами |
Взрывоопасные* | Открытая | Допускается прокладка небронированными кабелями в некоторых помещениях, при отсутствии возможности механических и химических повреждений кабелей |
» | Скрытая | В стальных газопроводных трубах |
* Изоляция провода или кабеля должна соответствовать номинальному напряжению сети, но в любом случае должна быть рассчитана на напряжение не менее 500 в. | ||
ДОПУСТИМЫЕ РАССТОЯНИЯ ПРИ ПРОКЛАДКЕ НЕЗАЩИЩЕННЫХ ИЗОЛИРОВАННЫХ ПРОВОДОВ НА ИЗОЛИРУЮЩИХ ОПОРАХ

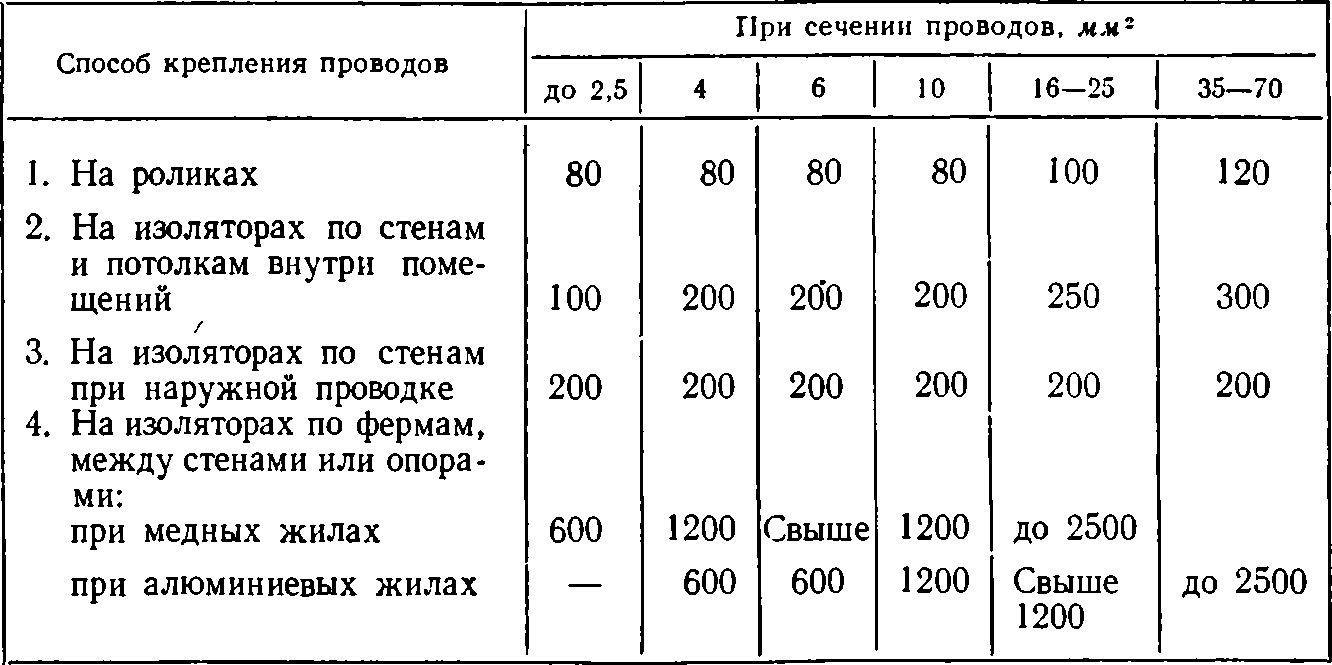

I. Наибольшие расстояния (см) между точками крепления проводов

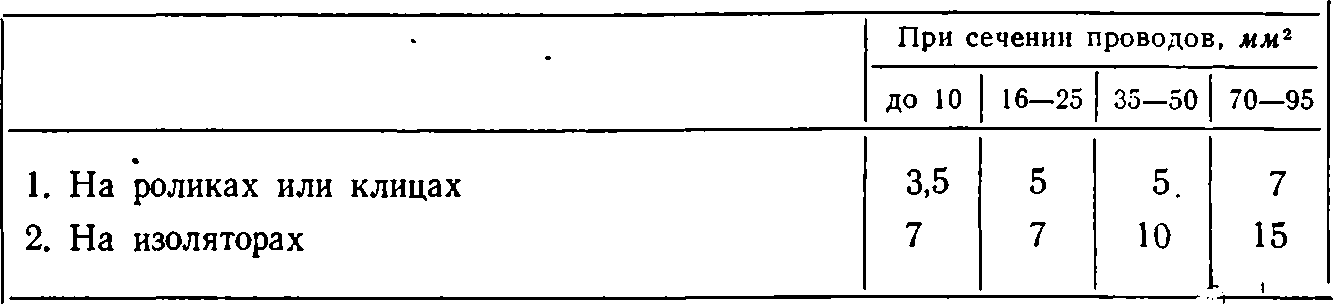

II. Наименьшие расстояния между осями проводов
Пользуясь табл. 11, выбираем сечение провода, равное 1 мм 2.
Если выбор сечения провода производится по потере напряжения, то можно применить формулу
(35)
где S — сечение провода (мм);
Р — расчетная мощность нагрузки (кВт);
I — длина линии (м);
Если при выборе проводов по приведенным методам получаются различные величины, то обычно провода принимаются по большему сечению. Однако для внутренних проводок выбор проводов достаточно произвести по любому из этих способов.
Определив сечение провода, производим выбор установочных материалов (табл. 14).
При выборе проводов следует также учитывать характер помещения — условия окружающей среды с точки зрения техники безопасности, а также пожарной безопасности (табл. 15).
§ 2. Обслуживание внутренних проводок
При сдаче внутренних проводок в эксплуатацию выборочным путем проверяется техническое состояние всех элементов проводки — следует убедиться в правильности схемы соединений всех элементов. Потребители электрической энергии должны правильно распределяться по фазам с тем, чтобы обеспечить равномерную нагрузку всех фаз.
Провода, плавкие вставки предохранителей и другие элементы проводки должны соответствовать требованиям проекта электрификации данного объекта, а также действующих Правил и норм. Допустимые расстояния при прокладке проводов и минимальные сечения проводов внутри и вне помещений приводятся в табл. 16, 17.
При напряжении 120 в и выше в помещениях без повышенной опасности открытая проводка (помимо спусков к выключателям и розеткам) прокладывается на высоте минимум 2 м от поверхности пола. Такая же высота должна соблюдаться и для арматуры в жилых домах. В животноводческих помещениях провода должны быть проложены на высоте не менее 2,5 м. Если высота этих помещений мала, то при открытой прокладке провода, располагаемые ниже 2,5 м от пола, необходимо защищать от возможных механических повреждений с помощью коробов и др.
Таблица 17
Минимальные сечения проводов при прокладке их внутри и вне помещений
Наименование проводок | Минимальное сечение проводов мм2 | |
медных | алюминиевых | |
Групповые проводки освещения при отсутствии- штепсельных розеток | 1,0 | 2,5 |
Групповые проводки со штепсельными розетками и проводки к силовым токоприемникам | 1,5 | 2,5 |
Вводы в квартиры и к другим потребителям | 2,5 | 4,0 |
Стояки в жилых зданиях для питания квартир | 4,0 | 6,0 |
Изолированные провода снаружи помещений | 4,0 | 10,0 |
Голые провода снаружи помещений | 4,0 | 10,0 |
Примечание. Нулевые провода стояков в жилых зданиях должны иметь сечение, равное фазному, если сечение фазных проводов не превышает 16 мм2 (по меди) | ||

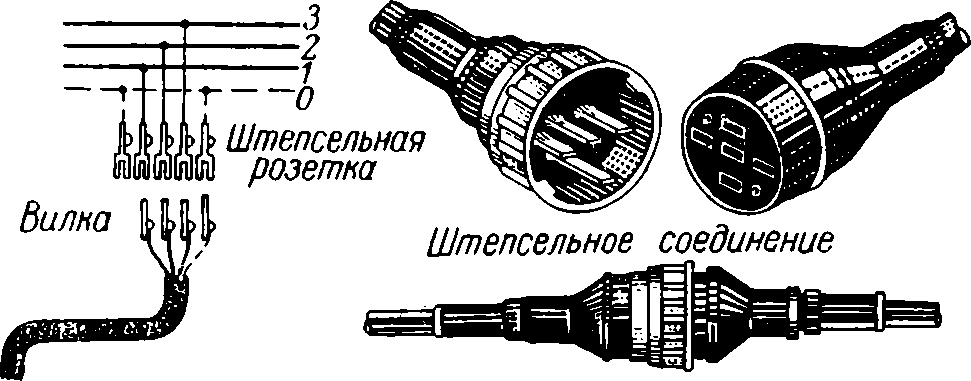

Рис. 50. Штепсельное соединение для переносных и передвижных токоприемников.
Предохранители должны быть смонтированы на расстоянии не далее 1 м от ввода. Место установки предохранителей должно быть выбрано таким образом, чтобы обеспечивался удобный доступ к ним при эксплуатации.
Состояние внутренних проводок систематически проверяется при осмотрах. При осмотре проверяется прочность закрепления роликов, изоляторов и других элементов проводки; надежность всех соединений (проводов с арматурой и др.); состояние предохранителей, выключателей и штепсельных розеток. Особое внимание при проверках обращается пожароопасных помещениях провода рекомендуется прокладывать по наружным стенам, а для присоединения токоприемников прокладывать вводы по кратчайшему пути. Выключатели и предохранители специального исполнения устанавливаются в сухих коридорах, тамбурах или снаружи помещений. Можно применять и обычные выключатели, но они должны быть смонтированы в плотно закрывающихся щитках или ящиках.
Для переносных и передвижных токоприемников, применяемых в производственных целях, используются специальные штепсельные соединения — розетки со специальным гнездом для заземления и штепсельные вилки с заземляющим штырем (контактом). При включении вилки в розетку вначале происходит соединение заземляющего контакта, а затем токоведущих. При отключении, наоборот, раньше разъединяются токоведущие контакты (рис. 50).
§ 3. Механизмы, приспособления и инструменты
Дюбели, предназначенные для крепления различных конструкций, забиваются строительно-монтажным пистолетом (рис. 51), который позволяет в несколько раз увеличить производительность труда. Различают несколько видов дюбелей. Гвоздеобразный с внутренней или наружной резьбой может применяться со специальной насадкой для опрессовки кабельных наконечников и овальных соединителей. Для опрессовочных работ используются также различные прессы, работающие на том же принципе, что и строительно-монтажные пистолеты.

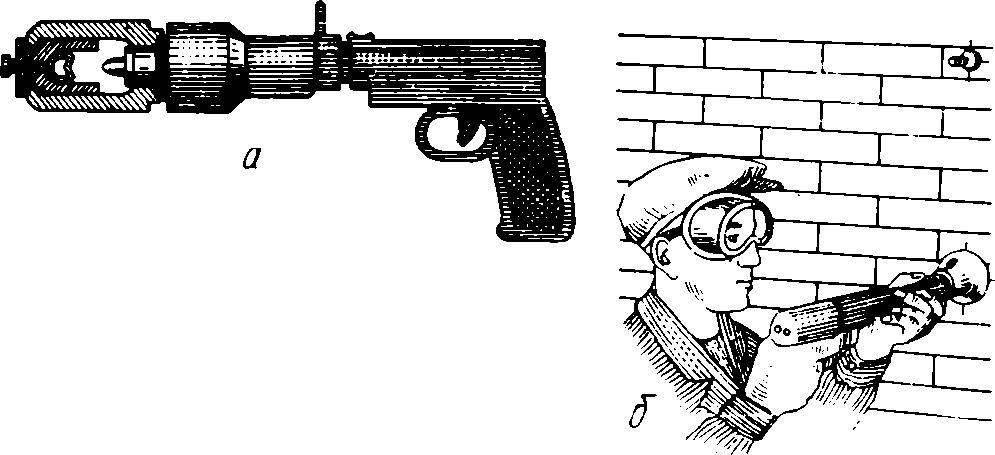

Рис. 51. Строительно-монтажный пистолет:
а) общий вид; б) встреливание дюбелей с помощью пистолета.
Для производства электромонтажных работ используется, помимо рассмотренных, много других различных механизмов, приспособлений и инструментов, позволяющих комплексно механизировать основные трудоемкие операции. Скажем, гнезда, отверстия и борозды прокладывают электросверлилкой, электрифицированным молотком, бороздофрезой. Для пробивки отверстий в междуэтажных перекрытиях применяются специальные станки с электродрелью.
Когда требуется пробурить отверстия или гнезда больших размеров, используют электромагнитобур, работающий по принципу ударно-вращательного действия.
При обработке проводов любых марок и профилей сечением 1,5; 2,5; 4 мм2 применяются универсальные клещи КУ-1. С их помощью можно выполнять следующие шесть операций: перекусить провода, снять изоляцию с провода, зачистить жилы, изготовить колечки на концах проводов, зажать провода и мелкие детали, разрезать разъединительную перемычку в плоских проводах марок ППВ и АПН. Имеются и специальные клещи, одни из которых служат для обработки проводов больших сечений, другие — для соединения проводов овальными соединителями методом обжатия. Провода большого сечения и кабели разрезают специальными ножницами, а для их соединения и оконцевания используют ручные гидропрессы типа РГП.
Широко используются на электромонтажных работах электрифицированные гайковерты и шуруповерты, электропилы, электрошлифовальные машины и многие другие механизмы и приспособления.
Каждый электромонтер должен быть обеспечен набором электромонтажного инструмента: плоскогубцами, круглогубцами, кусачками, отвертками и др. К разновидностям отверток относится отвертка с гибким тросом.
При монтажных работах применяются также различные грузоподъемные механизмы и инструменты — тали, лебедки.
Министерством энергетики и электрификации СССР утвержден табель механизмов для сельской электрификации, который охватывает все необходимые современные механизмы, инструменты и приспособления.
В специализированных электромонтажных организациях достигнут высокий уровень механизации работ. Внедряется индустриальный метод стендовых заготовок узлов электропроводки на производственных базах электромонтажных организаций.
