Глава вторая
ПРОЕКТИРОВАНИЕ КАБЕЛЬНЫХ ТРАСС

1. Конструкторская документация на кабельные трассы

Одним из факторов, влияющих на эффективность монтажа и эксплуатации кабельных трасс, является качество проектных решений, которые находят отражение в конструкторской документации. Номенклатура разрабатываемой документации определяется задачами, решаемыми на соответствующей стадии проектирования. Проектирование электротехнической части судна выполняют, как правило, в три этапа: эскизный проект, технический проект, этап разработки рабочих чертежей.

Таблица 2.1, Перечень кабелей в кабельных коробках (кабельная коробка № 1203), помещение 1101—1201, шп. 158)

Таблица 2.2. Условные обозначения элементов кабельных трасс в чертежах и схемах

Рис, 2.2, Установка электрооборудования и прокладка кабелей с их креплением в помещении (вид на поперечную переборку)

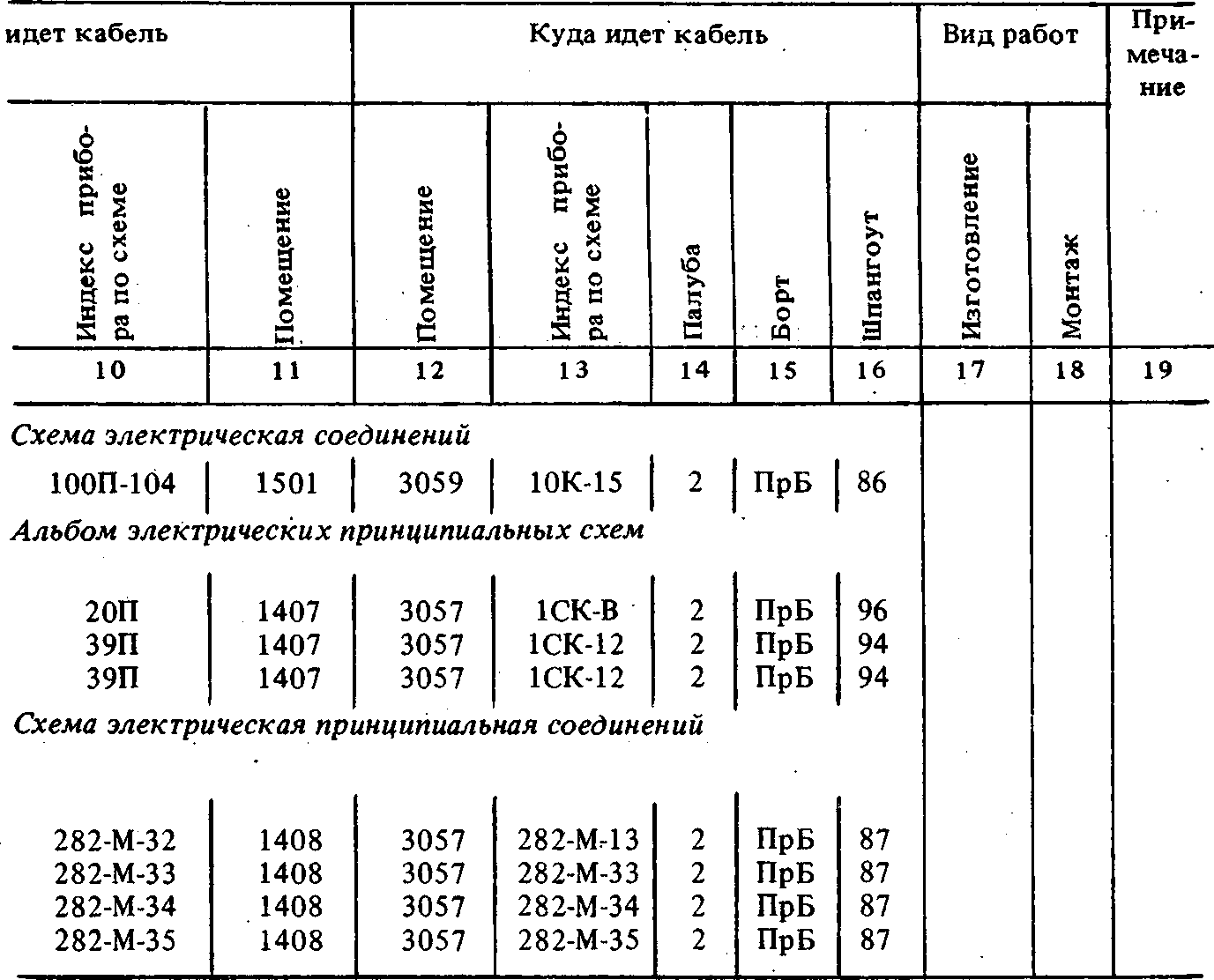

Таблица 2.3. Кабельный журнал


Однако основной объем документации на кабельные трассы практически создается на этапе разработки рабочей конструкторской документации. В состав документации на кабельные трассы чаще всего входят схема расположения трасс магистральных кабелей, схема затяжки магистральных кабелей, сборочные чертежи установки электрооборудования и прокладки кабелей с их креплениями, кабельный журнал, спецификация к чертежам установки электрооборудования и прокладки кабелей с их креплениями.
Схему расположения трасс магистральных кабелей составляют на судно в целом, строительный район, отсек или группу помещений (рис. 2.1). Схема обычно содержит расположение пучков и одиночных кабелей в однолинейном изображении на планах палуб и при необходимости на поперечных и продольных разрезах судна, пронумерованные узлы в виде окружностей, которые обозначают изменение номенклатуры пучка кабелей, переходы кабелей в нижнее или верхнее помещение. Отдельно составляют перечень кабелей в узлах. При переходе кабелей через уплотнительные устройства иногда вместо перечисления кабелей на схеме выполняют перечень кабелей в кабельных коробках (табл. 2.1). Перечень составляют на судно в целом, строительный район, отсек или группу помещений. В таблице указывают номера смежных помещений, между которыми расположена коробка.
Кроме того, подсчитывают условные площади сечения кабелей, учитывающие необходимые зазоры в коробке (см. п. 2.2). Ссылку на перечень приводят в технических требованиях схемы. Таким образом, узлы определяют начало и конец кабельной трассы, и на схеме можно подсчитать количество кабельных трасс в помещениях, отсеке, районе и судне в целом. Кроме того, схема дает возможность проследить маршрут каждого кабеля от начального адреса до конечного.
Сборочные чертежи установки электрооборудования и прокладки кабелей с их креплениями выполняют в различных вариантах в зависимости от степени насыщенности помещений электрооборудованием и кабелями, которую определяет проектант по согласованию с заводом — строителем головного судна. В чертежах приводят виды на плоскости переборок, бортов, палуб и подволоков (вид сверху - со снятым настилом или обшивкой) с указанием необходимых элементов судна и предметов оборудования (набора корпуса, дверей, люков, съемных листов и т. д.). Над каждым видом или частью его делают надпись, поясняющую месторасположение конструкции. На чертеже находятся координаты установки и размеры между центрами крепежных отверстий электрооборудования, а также координаты креплений кабельных трасс. На чертеже указывают координаты крепления кабелей, проходящих по корпусным конструкциям, определяющим однозначно место их прохождения (при этом кабели чертят в масштабе).
Таблица 2.4. Спецификация верфи 16071-686.100-01 Сп

Таблица 2.5. Схема затяжки магистральных кабелей (очередь затяжки № 9)

Кабельные трассы изображают на чертеже сплошной основной линией, а крепежные изделия в виде графических условных обозначений (табл. 2.2). При проходе кабелей в другое помещение и переходе их в другую плоскость в местах отхода от пучка и в местах ввода кабелей в электрооборудование на полках линий-выносок перечисляют обозначения кабелей по возможности в порядке возрастания их номеров.

На рис. 2.2 показан пример сборочного чертежа установки электрооборудования и прокладки кабелей с их креплениями. Цифрами в кружках обозначены номера подвесок по спецификации, а на полках — номера чертежей, если к подвескам, например, подваривают уголки или другие нестандартные конструкции.
На самостоятельных сборочных чертежах прокладки магистральных кабелей и сборочных чертежах установки электрооборудования и прокладки кабелей с креплениями трассы кабели показывают сплошной тонкой линией без указания крепежных изделий и их координат, а на полках линий-выносок кабели не перечисляют. Устройства крепления кабельных трасс одинаковых типоразмеров изображают только в начале и конце каждого участка трасс кабелей. На чертеже или в общих технических требованиях оговаривают пролет для устройства крепления кабельной трассы. Если для крепления кабельной трассы не могут быть применены типовые устройства (в связи с местными условиями их установки), разрабатывают нетиповые устройства крепления, которые изображают на чертеже. Необходимость подрезки (подгонки) типовых крепежных изделий в зависимости от места их установки оговаривают в технических требованиях чертежа.
Кроме электрооборудования, кабелей и крепежных изделий на сборочном чертеже установки электрооборудования и прокладки кабелей с их креплениями показывают кабельные коробки; индивидуальные сальники с индексами кабелей; привариваемые или приклепываемые к корпусным конструкциям детали заземления электрооборудования и кабелей; координаты установки деталей заземления, которые указывают на чертеже или в технических требованиях чертежа; непривариваемые и неприклепываемые крепежные изделия для электрооборудования и кабелей (держатели светильников, панели и т. п.); трубы, кожухи защиты кабелей, теплоизоляционные покрытия и т. п.; вырезы в наборе корпуса судна для прохода кабелей.
Кабельный журнал (табл. 2.3) — это текстовой документ, который прилагают к следующим документам: схемам расположения трасс магистральных кабелей, сборочным чертежам прокладки магистральных кабелей с их креплениями, сборочным чертежам установки электрооборудования и прокладки кабелей с их креплениями.

  Кабельный журнал, как правило, составляют с помощью средств вычислительной техники. В журнал включают все кабели, которые должны быть смонтированы по данному чертежу (схеме), с разбивкой на местные и магистральные. Кабели вносят в журнал посхемно в порядке возрастания их номеров. При этом над перечислением кабелей указывают обозначение и наименование схемы. После перечисления кабелей каждой схемы оставляют свободные
Спецификация к чертежам установки электрооборудования и прокладки кабелей с их креплениями является основным конструкторским документом (табл. 2.4). Изделия и материалы в спецификации группируют по технологическим комплектам (строительным районам, блокам, помещениям или группам помещений), обеспечивающим использование спецификации в качестве исходного документа для конструкторско- технологической подготовки производства с применением средств вычислительной техники. Составные части в спецификации обозначают номера позиций, которые располагают в порядке возрастания номеров. Нумерация позиций сквозная в пределах всей спецификации. В пределах технологического комплекта спецификацию составляют в следующем порядке: электрооборудование с узлами его крепления и узлами заземления посхемно, причем наименование схем записывают как заголовок и располагают в пределах граф 5—16; изделия и материалы для крепления кабелей, которые также помещают в пределах граф 5—16 под заголовком ,,Крепление кабелей”; изделия и материалы для крепления электрооборудования и трасс к корпусным конструкциям. Эти изделия записывают под заголовком „Изделия и материалы для крепления электрооборудования и кабелей”. Если прокладка кабелей с их креплениями оформлена отдельно от чертежа расположения электрооборудования с его креплением, то крепежные и другие изделия и материалы (подвески, мосты, листовую сталь для скоб и т. п.), необходимые для монтажа по данному чертежу, записывают в спецификацию прокладки кабелей.
Схему затяжки магистральных кабелей (табл. 2.5) разрабатывают на базе информации, содержащейся, главным образом, в схеме расположения трасс магистральных кабелей и кабельных журналах, а также на базе данных о методе выполнения электромонтажных работ. Схему выпускают на судно или отдельные электромонтажные районы.

В схеме указывают начало и направление затяжки, переходы кабелей на другую плоскость (борт, палуба, переборка и другие корпусные конструкции), при необходимости бухтовку кабелей. Схему затяжки оформляют в виде альбома. В технических требованиях приводят указания о направлении и очередности затяжки кабелей, расстановку кабельных барабанов на судне и другие необходимые данные.

Рис. 2.3. Схема затяжки магистральных кабелей (очередь затяжки № 9)

Графы 1—19 схемы затяжки магистральных кабелей (см. табл. 2.5) заполняют в соответствии с их наименованиями. При этом на листе в виде заголовка указывают очередность затяжки и район судна. Каждый заголовок начинают с нового листа и подчеркивают. В графе 20 схематично (рис. 2.3) указывают переборки и палубы с уплотнительными устройствами и вырезами для прохода кабелей. Рядом с условными линиями, изображающими переборки, ставят номера соответствующих шпангоутов, а между ними указывают наименование или номера ограничиваемых ими помещений. Уплотнительные устройства, устанавливаемые на переборках и палубах, через которые проходят кабели, а также средства защиты кабелей (трубы, желоба, и т. п.) изображают в виде условных графических обозначений (см. табл. 2.2).
Кабели на схеме затяжки показывают, как правило, по горизонтали сплошными основными линиями в порядке очередности затяжки сверху вниз. При изменении следования нескольких кабелей от горизонтальной линии в одном направлении допускается сливать их в одну линию, если эти кабели прокладывают в одном пучке. Кабели, прокладываемые совместно в одной трубе, обозначают одной линией.
