1-5. ВЛИЯНИЕ КРЕМНИЯ НА ПЛОТНОСТЬ И МЕХАНИЧЕСКИЕ СВОЙСТВА ЭЛЕКТРОТЕХНИЧЕСКОЙ СТАЛИ
Сплав железа с кремнием представляет собой твердый раствор замещения. Эффективный диаметр атомов кремния меньше диаметра атомов железа, поэтому постоянная решетки уменьшается с увеличением содержания кремния. На рис. 1-26 показана зависимость параметра решетки от содержания кремния [Л. 1-31]. При содержании кремния 5% на кривой наблюдается излом, связываемый с началом упорядочения сплава.
Рис. 1-26. Зависимость параметра решетки железокремнистых сплавов от содержания кремния.
Плотность листовой кремнистой стали, свободной от окалины, кг/м3, при комнатной температуре зависит от содержания кремния (до 5%) по данным американского стандарта ASTM следующим образом:
γ = 7 865—65% Si.
В [Л. 1-32] приводится следующая зависимость плотности железокремнистых сплавов от содержания кремния, алюминия и меди:
При наличии марганца в электротехнической стали до 0,5% плотность ее практически не изменяется. Для листов, на поверхности которых имеется окалина, средняя плотность металла и окалины будет меньше на 30— 70 кг/м3 в зависимости от толщины и состава окалины. В ГОСТ 802-58 плотность стали с окалиной принята на 50 кг/м3 меньше плотности стали без окалины и округляется до нуля или пяти в третьем знаке плотности (табл. 1-2).
Таблица 1-2
Плотность электротехнической стали
Содержание кремния в стали, % | Плотность, кг/м | |
травленых листов | нетравленых листов | |
0 | 7 850 | — |
1 | 7 800 | 7 750 |
2 | 7 750 | 7 700 |
3 | 7 650 | — |
4 | 7 550 | — |
Механические свойства чистого железокремнистого сплава исследованы в [Л. 1-33]. С увеличением содержания кремния до 4,5% предел текучести στ увеличивается почти в 5 раз, а предел прочности σв возрастает в 2,5 раза. При дальнейшем увеличении содержания кремния до 7% στ и σв резко снижаются. Относительное удлинение стали с 2,5% Si значительно падает (рис. 1-27). Эти данные по механическим свойствам относятся к нетекстурованному металлу, свободному от внутренних напряжений. По [Л. 1-34] предел прочности железокремнистого сплава даже после горячей прокатки при t= 1 000 °C значительно повышается, что видно из следующих данных:
Предел прочности и предел текучести после холодной прокатки повышаются еще в большей степени.
В [Л. 1-35] приводятся следующие значения σв и στ (вдоль прокатки) для стали с Si=3,0% после различного обжатия ε в холодном состоянии:
е, %................... | 30 | 40 | 50 | 60 | 70 | 80 |
σв, кгс/см2 | 8 000 | 8 400 | 8 900 | 9 200 | 9 700 | 10 500 |
σг кгс/см2 | 7 000 | 7 400 | 7 900 | 8 300 | 8 800 | 9 200 |
В тонколистовой горячекатаной электротехнической стали (0,35—0,50 мм) имеется некоторая анизотропия механических свойств.

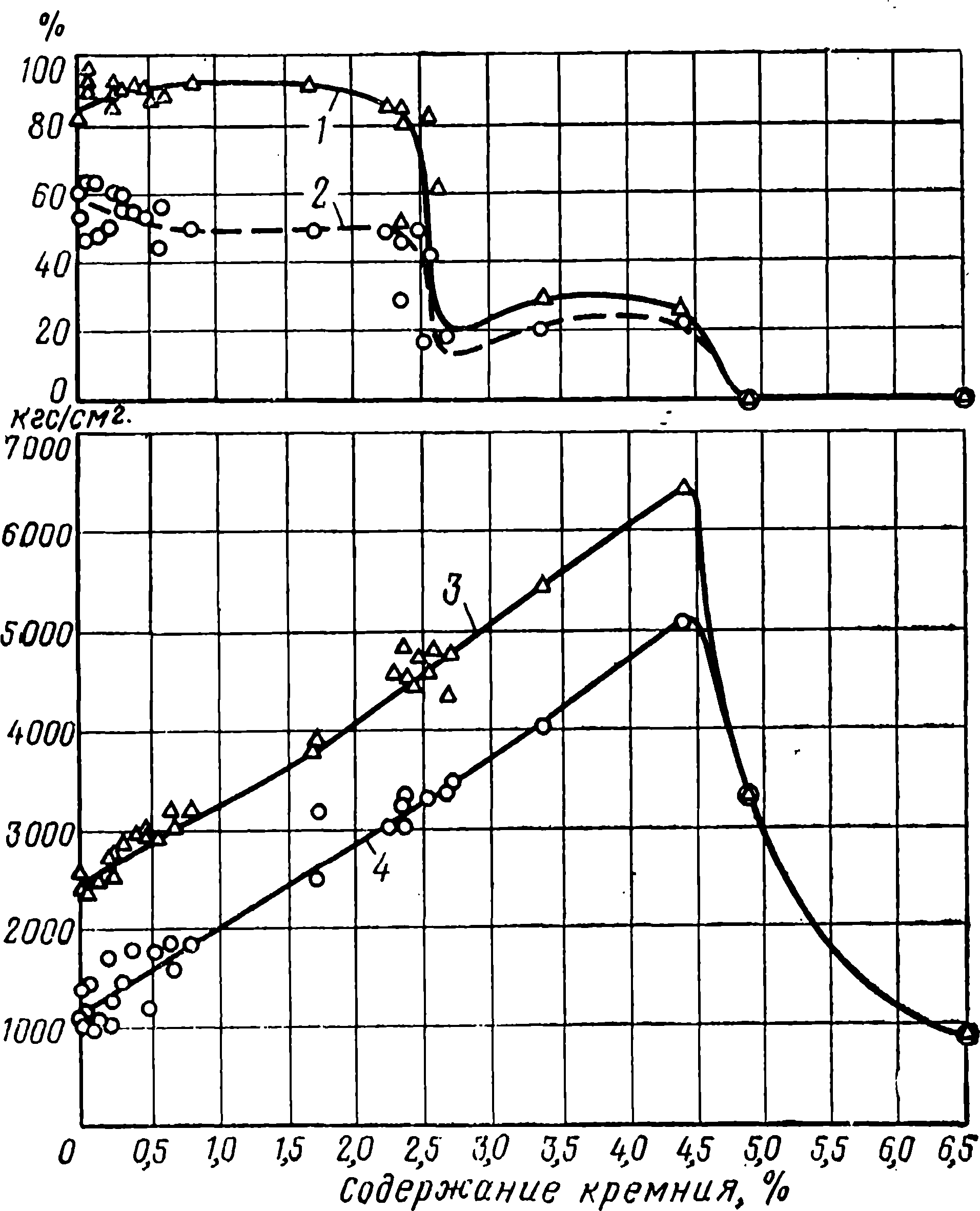

Рис. 1-27. Зависимость механических характеристик железокремнистых сплавов от содержания кремния.
1 — относительное уменьшение площади поперечного сечения; 2 — относительное удлинение; 3 — предел прочности при растяжении; 4 — предел текучести.
Таблица 1-3
Анизотропия механических свойств горячекатаной стали
Параметр | Направление прокатки | Содержание кремния, % | |||
1 | 2 | 3 | 4 | ||
Предел прочности, | Вдоль | 2 700 | 3 800 | 4 900 | 5 400 |
кгс/см2 | Поперек | 3 400 | 4 400 | 5 400 | 5 800 |
Предел текучести, | Вдоль | 1 800 | 2 700 | 3 600 | 4 300 |
кгс/см2 | Поперек | 2 000 | 3 100 | 4 200 | 4 700 |

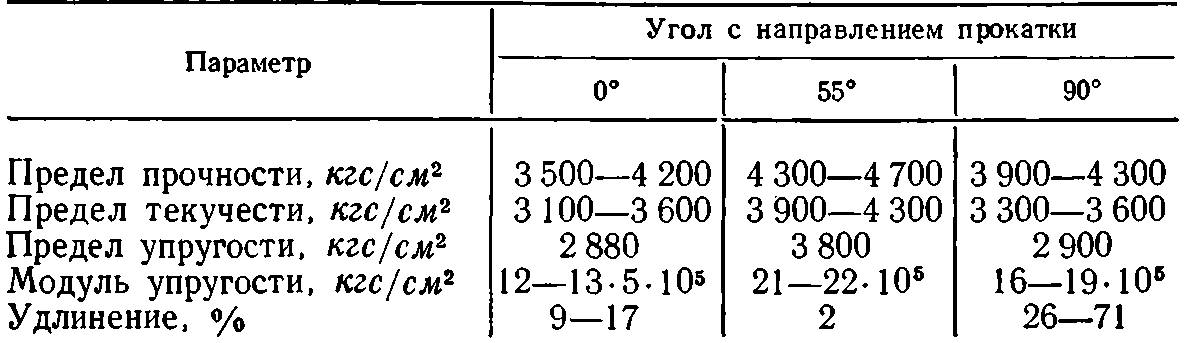

Анизотропия механических свойств холоднокатаной текстурованной стали (Si=3,2 %)
нес

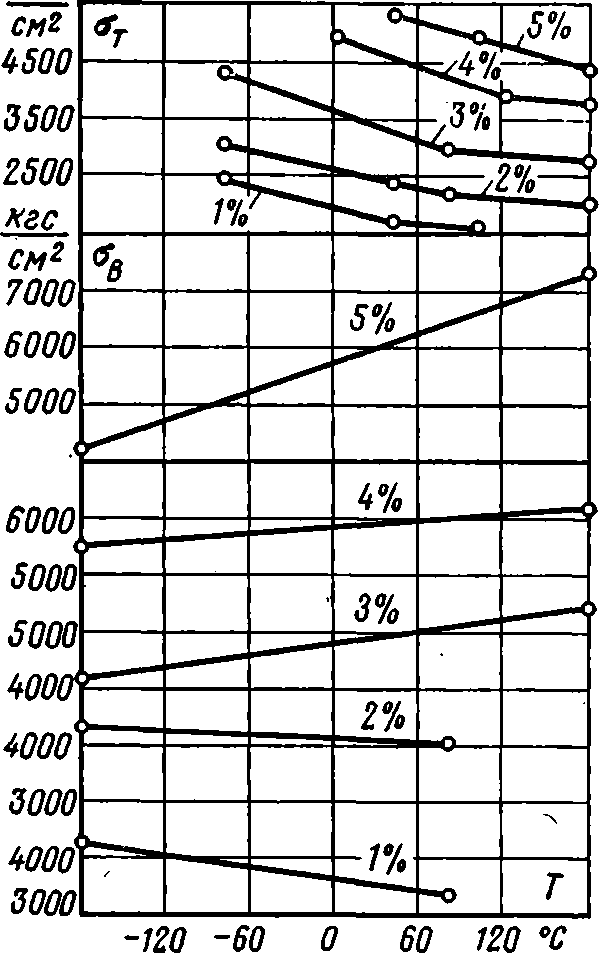

Рис. 1-28. Температурная зависимость пределов прочности и текучести железокремнистого сплава.
В частности, пределы прочности и текучести вдоль прокатки несколько меньше, чем поперек. По данным [Л. 1-36] в табл. 1-3 приведены значения предела прочности σв и предела текучести στ для стали с различным содержанием кремния.
Анизотропия механических характеристик в горячекатаной стали, по-видимому, связана с наличием слабовыраженной кристаллической текстуры. На образцах холоднокатаной текстурованной стали анизотропия механических свойств проявляется более резко (табл. 1-4).
Значения параметров по разным литературным источникам несколько отличаются между собой. В табл. 1-4 для каждой характеристики указаны наименьшие и наибольшие значения, наблюдавшиеся разными авторами.
В [Л. 1-37] на образцах из чистого железокремнистого сплава были изучены механические свойства при температурах —200 — +200°C (рис. 1-28). При повышении температуры в указанных интервалах для стали c Si=(3-5)% предел прочности увеличивается, а предел текучести уменьшается.
Наиболее резкое изменение с температурой обнаруживает относительное удлинение (рис. 1-29).

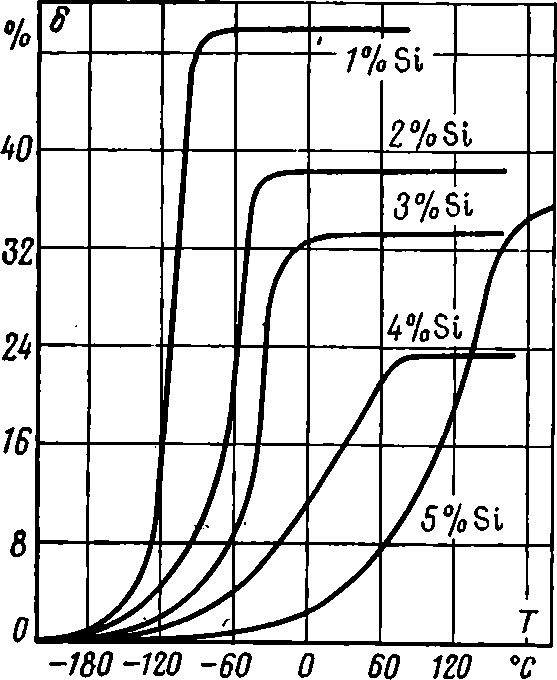

Рис. 1-29. Температурная зависимость относительного удлинения ό железокремнистого сплава.
Рис. 1-30. Температурная зависимость предела текучести трансформаторной стали (Si=4,0%).
При более высоких температурах (200—700°C) механические свойства изменяются еще значительнее. Если для высококремнистой стали при повышении температуры до 200 °C предел прочности несколько повышался, то при дальнейшем повышении температуры он снижается. По данным [Л. 1-38] в стали с Si =4 % изменение предела текучести с температурой показано на рис. 1-30.
С повышением содержания кремния резко возрастает хрупкость стали, которая объясняется высоким сопротивлением сплава малым пластическим деформациям и низкой хрупкой прочностью [Л. 1-39]. Оценкой хрупкости является количество перегибов пластинки под углом 90° на губках радиусом 5 мм и обратное ее выпрямление в первоначальное положение. Количество перегибов уменьшается с увеличением содержания кремния и толщины листа. Наряду с анизотропией механических свойств стали имеет место анизотропия хрупкости. В табл. 1-5 приведена анизотропия хрупкости в монокристальных образцах холоднокатаной стали Si=3,2 % [Л. 1-40].
Таблица 1-5
Анизотропия хрупкости в монокристальных образцах холоднокатаной стали
№ образца | Количество перегибов в образцах, вырезанных вдоль оси | |
[100] | [110] | |
1 | 42 | 14 |
2 | 39 | 12 |
3 | 20 | 8 |
4 | 22 | 12 |
5 | 23 | 14 |
Рис. 1-31. Влияние температуры испытания образца на количество перегибов в кремнистой стали.
В полосках, вырезанных вдоль оси [001], число перегибов в 2—3 раза больше, чем вдоль оси [110]. В образцах слаболегированной горячекатаной стали, где кристаллическая текстура выражена в большей степени, чем в высоколегированной горячекатаной стали, анизотропия хрупкости является заметной: количество перегибов для продольных образцов в 1,5 раза больше, чем для поперечных. С повышением температуры образцов [Л. 1-41] количество перегибов значительно увеличивается (рис. 1-31).
Вибрационная прочность стали, определяемая числом циклов вибрации с определенной амплитудой колебания до разрушения образца, возрастает с повышением содержания кремния [Л. 1-42]. Эти данные приведены в табл. 1-6.
Теплоемкость ср электротехнической стали с изменением содержания кремния от 0 до 5% остается практически постоянной, составляя 0,11 кал/[г/°C) при комнатной температуре. Температурный коэффициент линейного расширения, а в интервале температур 0—100 °C мало зависит от содержания кремния, а при более высоких температурах по данным [Л. 1-43] некоторая зависимость имеется (табл. 1-7).
Вибрационная прочность горячекатаной электротехнической стали
Марка стали | Максимальная вибрационная прочность | Направление прокатки | |
Прогиб, мм | Число циклов, миллионы | ||
ЭН | 2,5 | 11,3 | Вдоль |
| 2,0 | 22,5 | Поперек |
Э43 | 3,5 | 32,5 | Вдоль |
| 3,5 | 24,5 | Поперек |
Изменение плотности кремнистой стали, кг/м3, от температуры по тем же исследованиям представлено в табл. 1-8.
Таблица 1-7
Температурная зависимость коэффициента линейного расширения электротехнической стали, 10-8 °C-1
Si. % | t, °C | ||||
100 | 300 | 500 | 700 | 900 | |
0,0 | 12,7 | 14,6 | 15,6 | 15,5 | 13,8 |
1,0 | 12,2 | 13,8 | 15,5 | — | — |
2,2 | 12,2 | 13,8 | 15,5 | 14,8 | — |
3,98 | 12,2 | 13,9 | 15,5 | 15,5 | 16,6 |
4,38 | 12,3 | 13,1 | 15,7 | 14,6 | 15,7 |
Температурная зависимость коэффициентов теплопроводности λ, кал/(см·сек·°C), и теплоемкости cv>кал/(г/°С), по данным [Л. 1-43] представлена в табл. 1-9.
Таблица 1-8
Значения плотности кремнистой стали при разных температурах
t, °C | Si, % | |||
1,0 | 2,2 | 3,94 | 4,38 | |
100 | 7 100 | 7 630 | 7 560 | 7 520 |
300 | 7 640 | 7 570 | 7 490 | 7 470 |
500 | 7 550 | 7 490 | 7 420 | 7 400 |
700 | 7 500 | 7 420 | 7 350 | 7 330 |
900 | 7 420 | 7 340 | 7 260 | 7 250 |

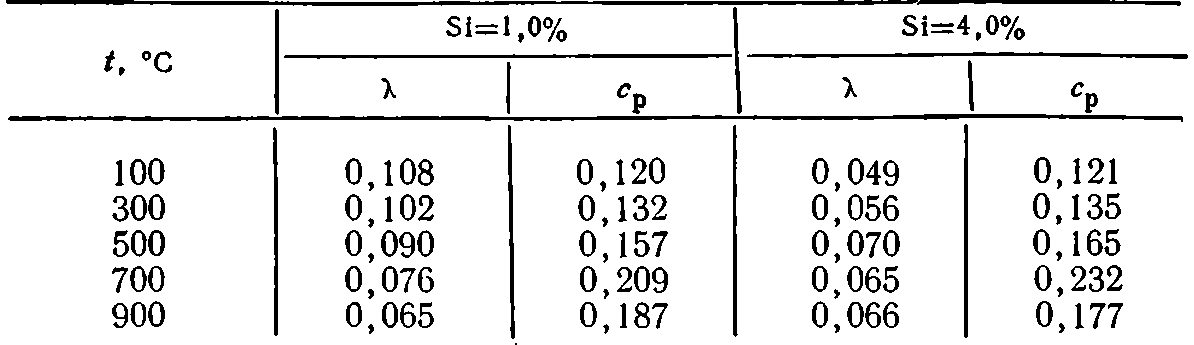

Температурная зависимость коэффициентов теплопроводности и теплоемкости
