ГЛАВА VI
ЭЛЕКТРИЧЕСКОЕ ОСВЕЩЕНИЕ СТРОИТЕЛЬНЫХ ПЛОЩАДОК
- Требования к осветительным установкам
Общее освещение должно разумно сочетаться с местным. Лампы должны размещаться с учетом возможности отключения групп ламп, в которых в отдельные периоды нет надобности, без ущерба для других рабочих мест. Целесообразно выделять часть ламп на отдельные линии дежурного освещения даже в тех случаях, когда по нормам не требуется устройства аварийного освещения. Сеть дежурного освещения позволяет рационально использовать электроэнергию в нерабочее (темное) время.
Рациональному расходу электроэнергии способствует правильное применение осветительной арматуры (по типам и высоте подвеса) [40, 41].
Отражатели арматуры направляют световой поток на рабочие поверхности и позволяют получать нормированные освещенности при наименьшей затрате электроэнергии.
Применение ламп в осветительной арматуре промышленного изготовления сокращает расход электроэнергии в 1,5 раза по сравнению с открытыми лампами. Чем выше помещение, тем эффективнее используется осветительная арматура.
Выполняя осветительную установку, следует учитывать возможность подвески вместо нескольких ламп небольшой мощности одной лампы большей мощности, помещенной в осветительную арматуру.
На строительных площадках достаточно часто, когда источники света нельзя разместить вблизи освещаемой поверхности, применяют прожекторное освещение. В ряде случаев такое освещение более экономично. При этом значительно упрощаются электрическая сеть и обслуживание осветительной установки, получается более благоприятным соотношение освещения горизонтальных и вертикальных поверхностей.
После установки прожекторов следует произвести их фокусировку. Фокусировка прожектора заключается в установке нити накала лампы в фокусе отражателя. Положение светового центра ламп одного типа имеет допуск по высоте +7—8 мм·, в горизонтальной плоскости размеры спирали ламп бывают также неодинаковы. Поэтому в каждом отдельном случае при установке новой лампы в прожектор необходимо производить ес фокусировку по отношению к отражателю. Для этой цели в прожекторе предусмотрено фокусирующее устройство.
Расчет освещения в основном заключается в определении потребной мощности ламп и их мест расположения. Сначала находится необходимый световой поток F (мощность светового излучения, т. е. видимого излучения, оцениваемого по световому ощущению, которое оно производит на средний человеческий глаз).
Падающий на поверхность световой поток частично отражается, пропускается и поглощается.
Величину освещенности Е (плотности светового потока,, падающего на поверхность) следует принимать не по общим рекомендациям (разрядам работ), а пользуясь отраслевыми нормами освещенности.
Освещенность в лк равна отношению светового потока к величине освещаемой поверхности, по которой он равномерно распределен
(28)
При проектировании осветительных устройств и установок строительных площадок, а также отдельных объектов строительства надлежит пользоваться нормами освещенности строительных и монтажных работ [28, 81], утвержденных Госстроем СССР. Некоторые из норм приведены в табл. 12.
Назначение светильников — перераспределение потока лампы, ограничение слепящего действия и защита лампы от воздействия среды (существуют типы арматур, назначение которых — защита внешней среды от пожара и взрыва).
Экономичность светильника определяется величиной полезно используемого потока и светоотдачей применяемых ламп. Последняя выражается в лм/Вт и возрастает с увеличением мощности ламп.
От того, как выполнено освещение зависит производительность и качество работ, безопасность рабочих и сохранение или нарушение их зрения.

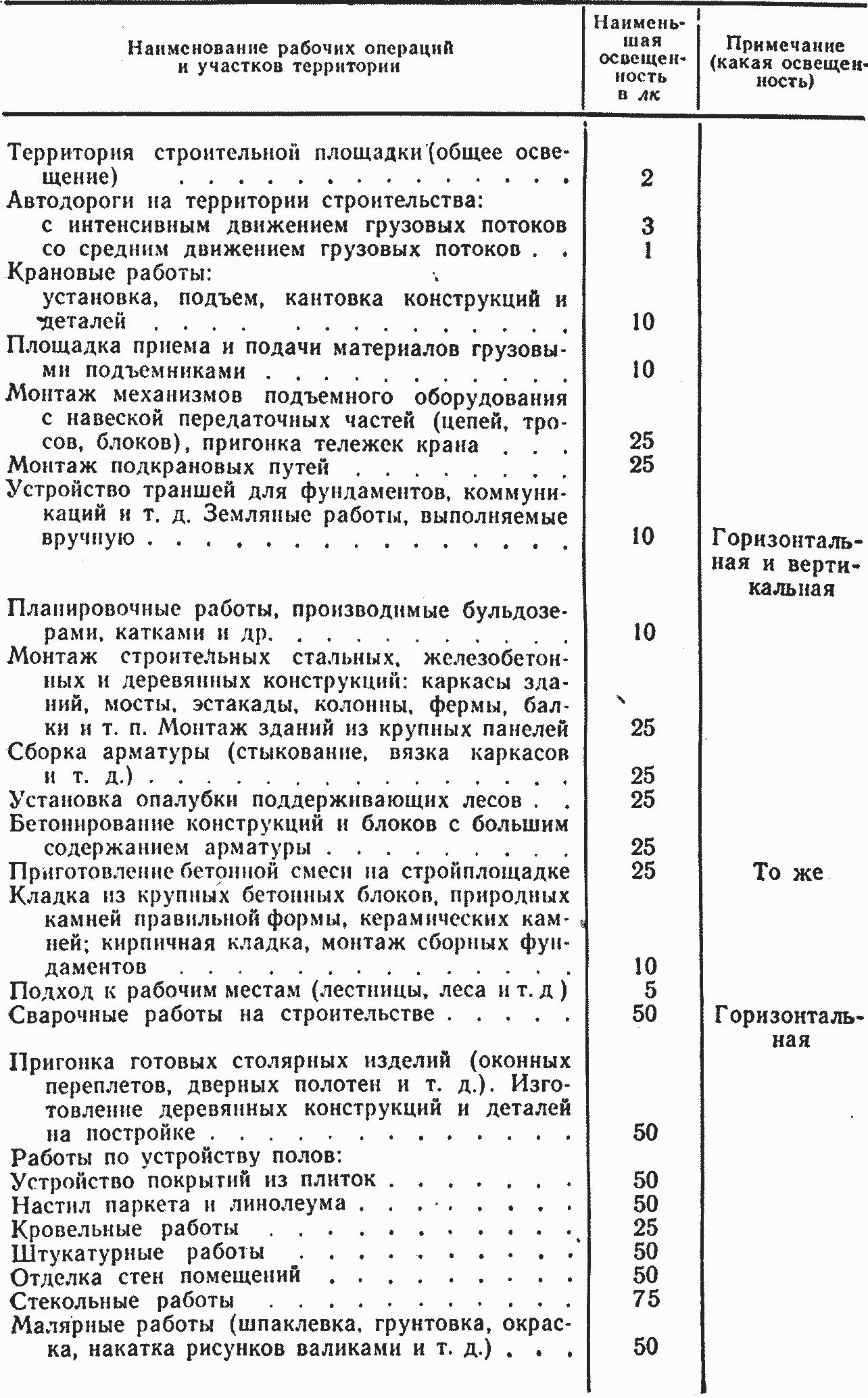

Таблица 12
Наименование рабочих операций и участков территории | Наименьшая освещенность в лк | Примечание (какая освещенность) |
Монтаж трубопроводов и разводка сетей к приборам и оборудованию; установка санитарнотехнического оборудования (ванн, раковин и т. д.) ... | 30 |
|
Подготовка к монтажу (разметка, пробивка проходов). Монтаж электропроводки ... | 30 |
|
Открытые склады инертных материалов, металлоконструкций, громоздкого оборудования и т. д .. | 2 |
|
Осветительная установка должна обеспечить:
величину фактической освещенности не ниже нормированной;
бесперебойность действия освещения; длительную работу установки в данных условиях среды; пожарную безопасность; удобство обслуживания и управления; электрическую безопасность при обслуживании; экономичность сооружения и эксплуатации; возможность рационального потребления электроэнергии.
Эффективность осветительной установки, особенно прожекторной, и соответствие освещенности норме могут быть определены с помощью специальных приборов — люксметров, например, типа Ю-16. Такой переносный портативный прибор имеет шкалу, по которой непосредственно в люксах отсчитывается освещенность.
Для создания хороших условий освещенности важно исключить слепящее действие светильников и прожекторов. Незащищенная лампа является слепящим источником света и поэтому вне зависимости от создаваемой ею освещенности с применением такой лампы видимость рассматриваемых предметов ухудшается. Слепящее действие светильников и прожекторов в основном зависит от высоты их подвески.
Высота подвеса светильника наружного освещения (h) приближенно может быть принята в пределах 6-7 м, расстояние между ними — (4-7) h.
Расчет наружного освещения производится по кривым относительной освещенности.
При расчете освещения в помещениях в среднем для различных светильников наивыгоднейшая высота подвески может быть приближенно определена из выражения
где S — площадь помещения в м2.
Минимальная допустимая высота расположения прожекторов
где Iмакс — осевая сила света лампы в свечах по каталогу.
При выполнении наружного общего освещения строительных и монтажных площадок с помощью светильников минимально допустимые высоты подвеса рекомендуется принимать в соответствии с типами светильников. Например, для светильников с диффузными отражателями (наружного освещения, универсаль, глубокоизлучатель и подобные) при мощности ламп 100—200 Вт наименьшая высота рекомендуется 3,5 м; 300 Вт и более — 4,5 м.
Установка прожекторов должна производиться на высоте по рекомендуемым нормам, например, ПЗС-35 с лампами 500 Вт на напряжение 220 в не ниже 18 м, ПЗС-45 с лампой 1000 Вт — не ниже 22 м.
При освещении дорог минимально допустимые высоты подвеса светильников (в м) в зависимости от мощности принятых ламп (в Вт) рекомендуется принимать:
1030 и более 8,5
500 - 750 ... 7,5
200—390 6,5
150 . 6,0
100 и менее .. 5,5
При расчетах прожекторного освещения можно пользоваться готовыми альбомами изолюкс (изолюксы — это рабочая характеристика прожектора соответствующего типа на условной плоскости перпендикулярной его оси, отнесенной к расстоянию в 1 м).
Способы выполнения электрического освещения строительно-монтажных работ разработаны ЦНИИОМТП и изложены в прилож. 9 [81].
