Для контроля напряжения постоянного тока в устройствах электропитания ранее применялись вольт-метровые реле, а с 1980 г. выпускается более совершенное устройство типа УКН в двух вариантах: УКН — отдельная печатная плата с выходными лепестками; УКН-2 — устройство в кожухе, состоящее из печатной платы, выходного реле РЭС-22 и клеммника. Каждый вариант выпускается трех типов на различные номинальные контролируемые напряжения (24, 48 и 60 В). Основные электрические параметры УКН приведены в табл. 5.3.

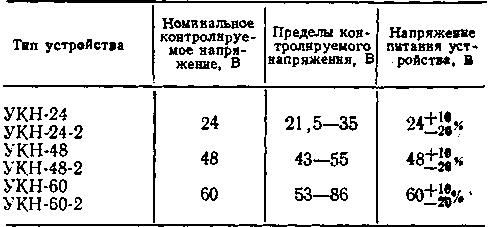

Таблицa 5.3
Основные электрические параметры УКН
Величина пульсации контролируемого напряжения не должна превышать 0,25 В действ. (0,35 В амплитудного значения), пределы регулирования коэффициента возврата реле составляют 0,92— 0,97, а нестабильность срабатывания равна ±2%.
Нагрузкой УКН может быть любое реле с рабочим током обмотки 55—60 мА и рабочим напряжением 24, 48 или 60 В соответственно напряжению питания. Максимальный потребляемый ток для УКН равен 75—80 мА, а для УКН-2 — 115—120 мА. УКН и УКН-2 можно использовать для контроля постоянного напряжения до 250 В путем включения гасящих резисторов последовательно с входным делителем.
В качестве порогового устройства в УКН применен несимметричный триггер с эмиттерной связью (триггер Шмитта). Нагрузкой триггера является усилитель постоянного тока, работающий в ключевом режиме. Выходное реле РЭС-22 в УКН-2 (или отдельное реле в устройствах УКН) включается в коллекторную цепь УПТ. Напряжение срабатывания УКН и его коэффициент возврата регулируются потенциометром. При необходимости «отстройки» от кратковременных выбросов напряжения на входе устройства в схему УКН включается конденсатор, создающий замедление, препятствующее ложному срабатыванию или отпусканию реле.
При профилактическом обслуживании УКН периодически, не реже 1 раза в 6 месяцев производятся осмотр устройства, очистка выходного реле от пыли и чистка контактов реле. Проверка электрических параметров устройства производится с той же периодичностью.
Для фиксации наличия постоянного тока в цепях АКАБ первых модификаций вместо реле обратного тока типа ДТ разработаны устройства индикации тока типа УИТ. Устройство представляет собой контактный милливольтметр, который подключается параллельно шунту, включенному в контролируемую цепь. Величина тока, при котором происходит замыкание или размыкание контактов, регулируется путем перемещения неподвижных контактов по шкале. Устройства УИТ в описанном исполнении не нашли широкого применения в схемах автоматики ЭПУ постоянного тока. В настоящее время ведется разработка более надежных и совершенных устройств индикации тока на базе полупроводниковых приборов.
