НАЗНАЧЕНИЕ, ТЕХНИЧЕСКИЕ ДАННЫЕ, КОМПЛЕКТАЦИЯ

Назначение стойки СПСН — стабилизация напряжений 21,2 и 24 В для питания аппаратуры связи и цепей сигнализации. Стойка выпускается в трех модификациях: СПСН-2, СПСН-4, СПСН-6, отличающихся комплектацией стабилизаторами СТН. Стойка СПСН-6 обеспечивает: постоянное стабилизированное напряжение 21,2±0,6 В с шестью выходами по 18 А каждый; постоянное стабилизированное напряжение 24 ±2,4 В с двумя выходами по Е А каждый; защиту выходов стабилизированного напряжения от коротких замыканий и перегрузок; световую и звуковую сигнализацию при срабатывании защиты по току, а также при повышении и понижении стабилизированного напряжения; измерение величин напряжений на входах и выходах стойки и токов на всех выходах.
Структурная схема стойки СПСН-6 представлена на рис. 5.5.
В комплект стойки СПСН-6 входят: платы входа, выхода, сигнализации (ПС), блок измерения (БИ) и шесть стабилизаторов СТН. Нестабилизированное напряжение от ЭПУ—24 В поступает на два ввода «—24ΒΙ» и «—24ВП», а затем через автоматы защиты B1 и В2 подается на вход стабилизаторов. Стабилизированное напряжение подается на плату выхода. Нестабилизированное напряжение поступает также на вход блока измерения БИ, где стабилизируется до величины 24±2,4 В, и затем поступает на плату выхода. Защита блоков СТН от короткого замыкания обеспечивается автоматами типа АК-50К, а также электронной и электронно-релейной защитой.
Стойка СПСН имеет предупредительную и аварийную системы сигнализации. Предупредительная сигнализация срабатывает при уменьшении выходного напряжения до 20±0,4 В, при этом загорается лампа «Предел», звенит звонок и подаются сигналы в системы общерядовой и общестанционной сигнализации. Аварийная сигнализация срабатывает при отключении любого автомата защиты, перегорании предохранителя на плате ПС, коротком замыкании или перегрузке по току на выходе любого СТН, а также при срабатывании датчиков повышения выходного напряжения стабилизаторов.
Каждый стабилизатор СТН может быть использован в качестве резервного для внутри стоечного и межстоечного резервирования, которые осуществляются автоматически. Резервный стабилизатор может резервировать несколько стабилизаторов при общем токе нагрузки до 18 А или один стабилизатор при номинальной нагрузке. При выходе из строя какого-либо стабилизатора устройство резервирования, имеющееся в каждом стабилизаторе, автоматически переключает нагрузку с неисправного стабилизатора на резервный. Имеется возможность перехода на резервный стабилизатор вручную, без перерыва питания.

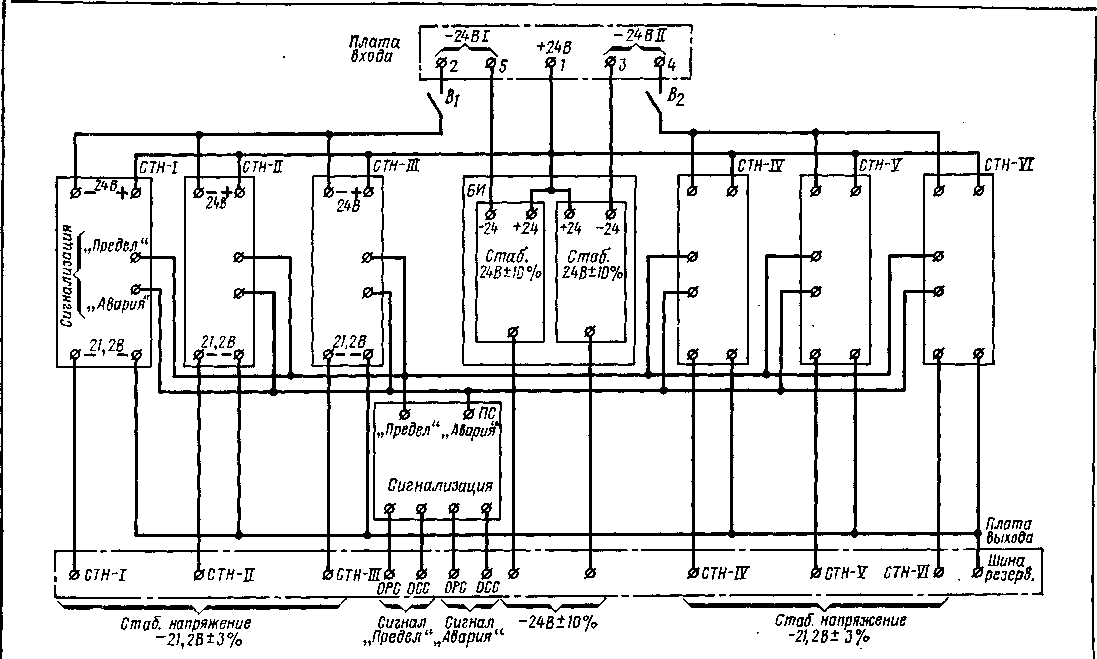

Рис. 5.5. Структурная схема стойки СПСН-6

СТАБИЛИЗАТОР НИЗКОВОЛЬТНЫЙ СТН

Стабилизатор обеспечивает стабилизированное напряжение 21,2±0,6 В при изменении входного напряжения от 22,6 до 30 В и тока нагрузки от 1 до 18 А. Схема стабилизатора предусматривает: защиту от короткого замыкания и токовой перегрузки, срабатывающую при увеличении тока нагрузки до 22±2 А с подачей сигнала «Авария» на плату сигнализации; сигнализацию понижения выходного напряжения при уменьшении его до 20± ±0,4 В; сигнализацию повышения выходного напряжения при увеличении его до 22,6±0,4 В с последующим отключением цепи Витания стабилизатора с выдержкой времени от 0,4 до 0,8 с; устройство резервирования.
Ток, потребляемый стабилизатором СТН, не превышает 19 А. Стабилизатор СТН содержит компенсационный стабилизатор напряжения; электронную и электронно-релейную защиту; датчики повышения и понижения выходного напряжения; устройство резервирования; амперметр. Структурная схема стабилизатора представлена на рис. 5.6. Входное напряжение через автомат защиты В и элементы электронно-релейной защиты подается на регулирующий элемент, на котором падает часть напряжения и с выхода которого стабилизированное напряжение поступает на нагрузку. Регулирующий элемент состоит из 15 параллельно включенных транзисторов П-210А.

Рис. 5.6. Структурная схема стабилизатора стойки СПСН-6 типа СТН

По принципу действия стабилизатор СТН аналогичен стабилизатору СНП-1 стойки САРН-П. Дополнительно в СТН применен токостабилизирующий двухполюсник, улучшающий эффективность управления регулирующим элементом. Для уменьшения мощности, рассеиваемой на регулирующих транзисторах, при больших токах нагрузки регулирующий элемент шунтируется резисторами с помощью датчиков включения шунта. Устройство насыщения регулирующего элемента путем соединения коллектора и базы регулирующих транзисторов уменьшает их сопротивление и соответственно падение напряжения на них при минимальной величине входного напряжения, что дает возможность получить на выходе напряжение не меньше 20,6 В. Электронная защита обеспечивает переход стабилизатора в режим ограничения тока при перегрузке, а электронно-релейная защита отключает блок при коротком замыкании на выходе блока и перегрузке по току, а также при повышении выходного напряжения выше предела стабилизации (в последнем случае с выдержкой времени).

ПРОФИЛАКТИЧЕСКОЕ ОБСЛУЖИВАНИЕ СТОИКИ СПСН

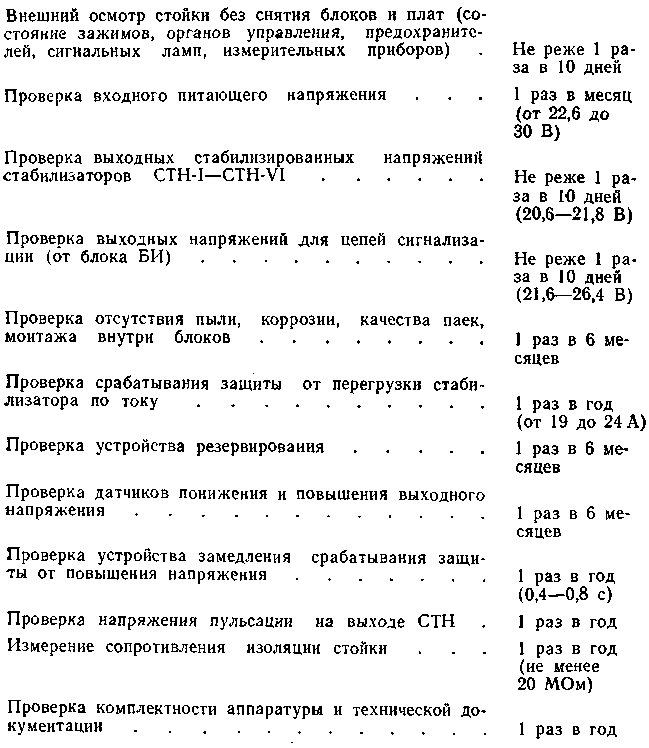

При профилактическом обслуживании стойки СПСН проводятся следующие работы:
